Многофункциональная система управления ЧПУ 4-осевая поддержка движением ATC

Многофункциональная система управления ЧПУ 4-осевая поддержка движением ATC

Введение:

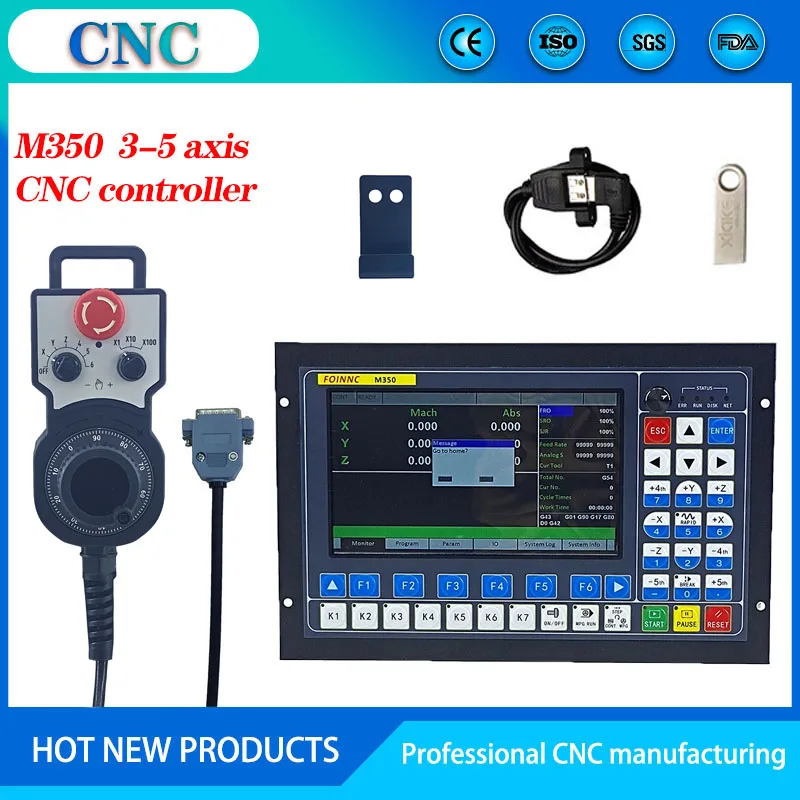

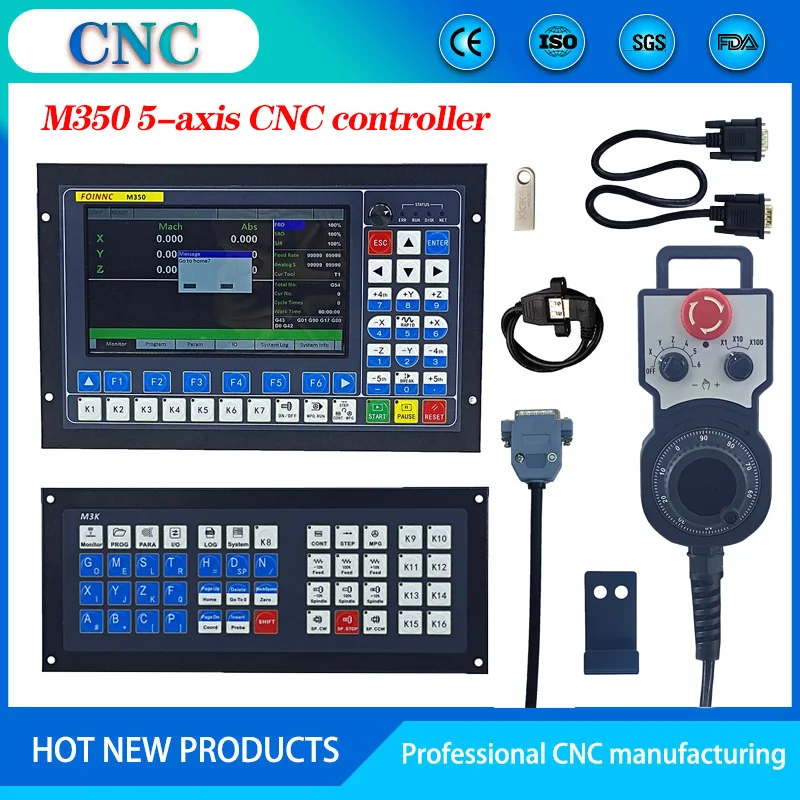

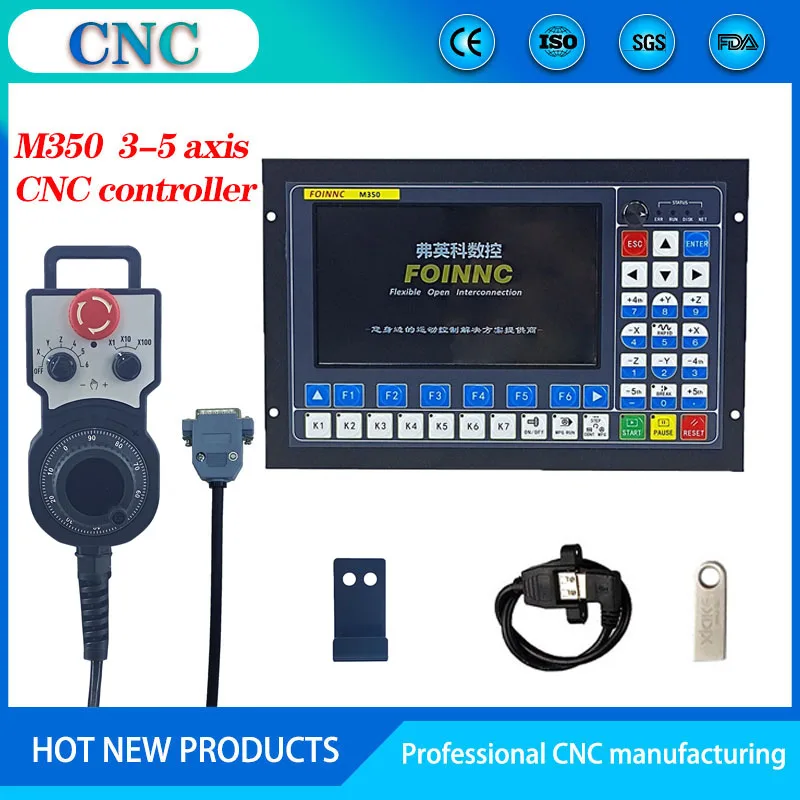

Система M350 является профессиональным 3-5 осевым контроллером движения на основе встроенной платформы. Оборудована кухонным гарнитуром с диагональю 7 дюймов полный цветной экран, полноценная клавиатура вход переменного тока, и настраиваемых функциональных клавиш для того, чтобы сделать пользователей операции более удобными. Он поддерживает мульти-процесс, прямой инструментальный журнал, Круглый диск Инструмент журнал функции. Интерфейс и структура используют основной метод на рынке, с простой операцией, легко узнать и понять, и удобной установкой. Система использует усовершенствованный адаптивный алгоритм управления скоростью вперед, который имеет характеристики высокой эффективности обработки и хорошего качества поверхности. Удовлетворить потребности различных гравировальных машин, гравировальных и фрезерных машин, режущих машин.

Система Особенности:

Максимальное количество осей управления: M350 пятиосевая, 2-5 осевая линейная интерполяция, произвольная 2-осевая круговая интерполяция;

Режим работы: основная работа гравировальной машины;

Размер дисплея: 7/10,2 дюйм (ов)

Разрешение дисплея: 1024*600;

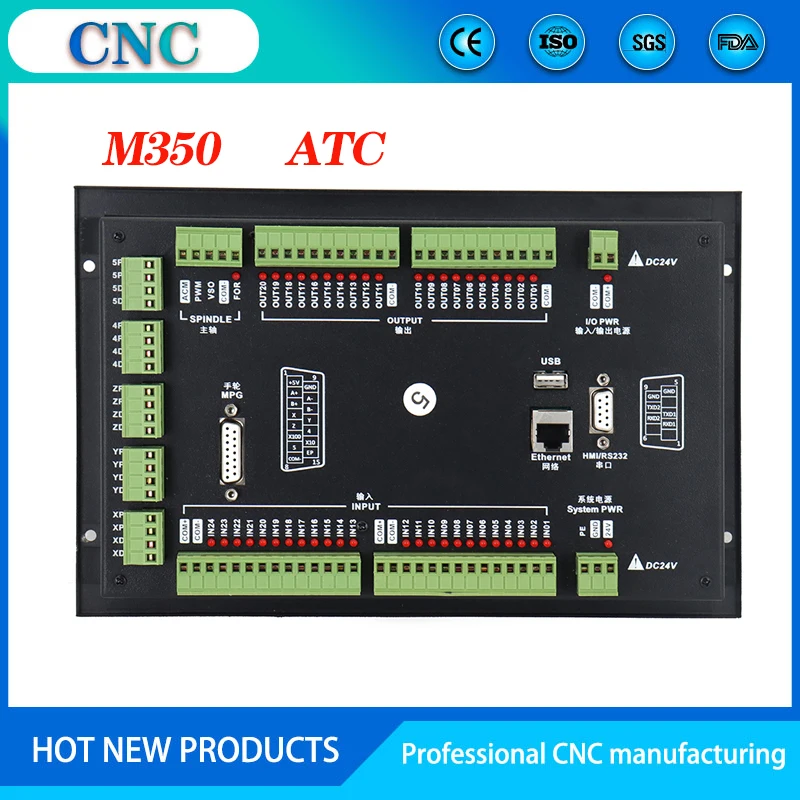

I / O: M6xx standard IO 20/21, M3xx standard IO 24/21;

Аналоговое Выходное напряжение: 0-10 В;

Выход ШИМ: только поддержка M3xxz

Тип инструмента: мульти-процесс, прямой ряд, диск;

Режим настройки инструмента: поддержка автоматической и ручной настройки инструмента;

Тип настройки инструмента: фиксированная Настройка инструмента, плавающая Настройка инструмента, первая Настройка инструмента/вторая Настройка инструмента;

Способы компенсации: Компенсация отклонения в направлении, компенсация радиуса, компенсация длины;

Алгоритм интерполяции: s-образный, круговой дуговой жесткий алгоритм, круговой дуговой мягкий алгоритм;

Язык: поддержка китайского и английского;

Сигнализация программного обеспечения с ЧПУ: ошибка программы, ошибка работы, ошибка перегрузки, сигнализация сервопривода и т. Д.;

Сеть: поддержка общего доступа к файлам и удаленной онлайн-обработки файлов;

Выход открытого коллектора, максимальный выходной ток 500мА, может непосредственно управлять реле;

Направление импульса принимает дифференциальный выход, а максимальная интерполяционная частота импульса составляет 1 МГц;

Режим управления шпинделем: многоступенчатая скорость (4 шага и 16 скоростей), аналоговый (0-10 В), сервошпиндель;

Совместим со стандартными G-кодами. Поддержка основных CAD / CAM программного обеспечения, таких как ArtCam, MasterCam, ProE и т. Д.

Пользователь общается с внешним файлом через u-диск и работает полностью в автономном режиме;

Многоступенчатая предварительная обработка, адаптивный контроль скорости вперед траектории обработки, быстрая скорость обработки, высокая точность и хорошая непрерывность обработки;

Непрерывная высокоскоростная обработка небольших линейных сегментов, автоматически выбирая наиболее эффективный алгоритм среди различных малых линейных сегментов управления;

Поддержка обработки файлов большой емкости;

С памятью точки останова, функцией автоматической защиты отключения питания, функцией обработки близкой точки и выделенной линией обработки;

Поддержка функции блокировки времени;

Поддержка четырех рабочих прав (гость, оператор, админ, супер админ);

С автоматическим возвратом в место происхождения, возвратом в точку отсчета, функцией сохранения и загрузки заготовки;
