Тестер аккумулятора 200 в 40 А стандартный многофункциональный электронный

Тестер аккумулятора 200 в 40 А стандартный многофункциональный электронный

Способ загрузки файлов и 1200 Вт <25 °C(200 В и 3 мА ~ 40А> 10 в) упаковка снова усилена и защищена

1. Руководство пользователя, Инструкция по установке программного обеспечения для ПК и программное обеспечение для ПК и ссылка для загрузки приложения Android://www.mediafire.com/folder/wnfpdnqfxscj2/DLB600W
2, приложение IOS: Поиск E_test на iphone APP store для загрузки
3, приложение Android: //www.mediafire.com/file/0jiio43c0vuu1wx/U_Meter-Phone_mobile.apk/file
4, приложение Android: Найдите e-тест в Google play, чтобы загрузить вниз
5, 1200 Вт (V * A

Примечание: ток разряда ограничен максимальной мощностью, менее 6а выше 200 В и менее 40А при 30 В.

1.1 испытание емкости аккумулятора
Тестер предназначен для разряда различных аккумуляторов, аккумуляторов 18650, автомобильных аккумуляторов, включая NiMH, NiCd, LiPo, LiFe и Pb, а также для тестирования Емкости.
1,2 тест на мобильную мощность
Этот тестер поддерживает разрядку мобильного источника питания и испытание емкости.
1.3 испытание производительности
Тестер поддерживает испытания производительности и старения различных источников питания постоянного тока.
(2):
2.1 Источник питания: DC 12V/5A
2.2 диапазона напряжения: 0-200,00 в, шаг 0,01 в
2,3 Диапазон тока: 0,010-40,00a, шаг 0,01a (ток автоматически регулируется в соответствии с ограничением мощности)
2,4 метод разрядки:
CC: постоянный ток разряда аккумулятора, который поддерживает тестирование емкости аккумулятора или тока источника питания.
CP: разрядите аккумулятор с постоянной мощностью для использования или тестирования мощности, например, оборудования постоянной мощности.
2,5 питания разряжения: 1200W
2,6 четыре провода: каналы напряжения и тока разделены, с высокой точностью тестирования
2.7 ips-дисплей: напряжение, ток, время, емкость, мощность, электрическая энергия и т. д.
Подключение 2,8 PC: тестер может быть подключен к компьютеру через Bluetooth для достижения большего количества функций, таких как графика, калибровка, обновление прошивки и циклы тестирования.

-- Параметры продукта --

Электрические параметры (V * A10V
DL24-M мощность разряда: напряжение * ток <150 Вт ~ 600 Вт (В * А

Два вида тестового механизма 1 мА или 10 мА

Способ работы: нажмите кнопку «Вкл/Выкл», чтобы войти в фон, нажмите кнопку «M», выберите пункт 05: точность тока: O10mA ● 1mA, набор "+" или "-"
(Советы: Начните тест с минимум 3 мА)

Ознакомление с основными функциями часто используемых

1) Короткое нажатие кнопки «Вкл/Выкл» для запуска и остановки, короткое нажатие на верхний левый угол кнопки «M», чтобы перемещать курсор, а затем отрегулировать соответствующее значение с помощью кнопки «+/-»
2) Нажмите кнопку «+/-» одновременно, чтобы очистить все накопленные данные, такие как емкость тока, Время работы батареи, И т. Д. (нажмите кнопку «Вкл/Выкл», чтобы войти в фон, также можно очистить в фоновом меню)
3) Нажмите кнопку «M» и режим функции начнет мигать, затем нажмите кнопку «+/-», чтобы выбрать функцию (CC/CV/CR/CP/BRT/PT)
4) В режиме выключения нажмите кнопку «Вкл/Выкл», чтобы войти в фоновый интерфейс, затем нажмите кнопку «М», чтобы переключить колонку настройки, И кнопка «+/-» для регулировки номера
5) Короткое нажатие кнопки «+/-» в столбце точности постоянного тока интерфейса настройки фона для переключения точности постоянного тока (10мА или 1мА)
6) Если система не обеспечивает питание, нажмите и удерживайте кнопку «M» и не отпускайте. Затем включите снова. Введите вариант питания сплайсинга и перейти к фактическому значению мощности, прежде чем отпускать
7) нажмите кнопку «M», режим работы начнет мигать, нажмите кнопку «M» еще раз, чтобы ввести значение настройки ограниченного по времени разряда и выключить значение столбца напряжения

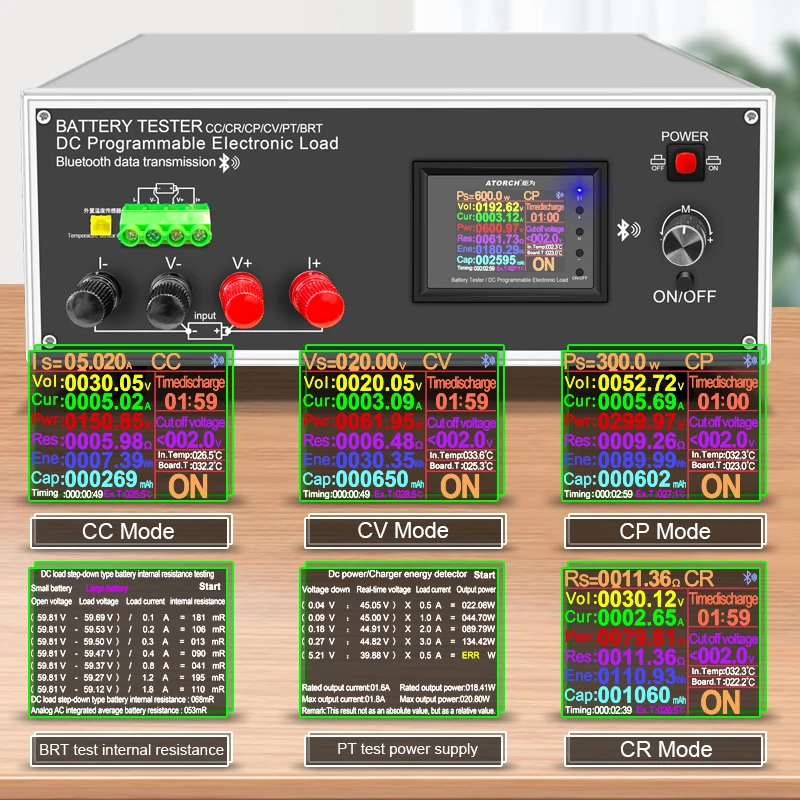

Основные кнопки и описание панели

Ⅰ: индикатор Bluetooth (мигает в ожидании подключения по Bluetooth, длинный светильник указывает на удачное соединение)
Button: "+" Кнопка увеличения Vave (короткое нажатие кнопки для увеличения числа, длительное нажатие кнопки для непрерывного увеличения, когда режим мигает, короткое нажатие кнопки для переключения назад)
Ⅲ:"M" набор бутон (Длительное нажатие кнопки "M" для запуска функционального режима, нажмите кнопку «+» или «-», чтобы переключить режим CC/CV/CP/CR/BRT/PT, нажмите кнопку «M» для запуска функционального режима, короткое нажатие «M» снова ключ для переключения между разрядом времени и отключением напряжения. Нажмите кнопку «+» или «-», чтобы установить значение, по умолчанию выключено)
Ⅳ: «-» значение уменьшает бутон (короткое нажатие кнопки, чтобы уменьшить количество и длительное нажатие кнопки, чтобы уменьшить непрерывно. Когда режим мигает, короткое нажатие для переключения вперед)
ВКЛ./ВЫКЛ. Кнопка ВКЛ./ВЫКЛ. (короткое нажатие кнопки, ВКЛ./ВЫКЛ.
Удерживайте кнопку, чтобы войти в настройки фона продукта, и используйте кнопку «M» и кнопку «+» или «-» для настройки параметров)

Основные параметры и описание

1. Проверка различных входов питания постоянного тока
2. Мини-usb порт обнаружения входов
3. Входы порта обнаружения Micro USB
4. Входы порта обнаружения USB Type-c
5.DIY сборка различных позиций резерва мощности (150 Вт/300 Вт/450 Вт/600 Вт)
6. Внешний датчик температуры NTC
7.DC5.5 системный источник питания (должен поставлять DC12V 1A)

Протестируйте все виды кабелей данных/зарядных устройств

Тест/разрядка/старение/получить все
Играйте и Тестируйте различные usb-кабели для передачи данных/зарядные устройства, сначала используйте кабель для передачи данных
Подключите соответствующий интерфейс нагрузки, подключите, как показано на рисунке ниже, когда нагрузка включена в режиме постоянного тока
Отрегулируйте ток так, чтобы падение напряжения было на 1 в меньше, чем условие без нагрузки
Текущее значение в это время-это текущее значение измеренной линии данных

Путем тестирования различных адаптеров питания постоянного тока

Воспроизведение и Измерение тока, напряжения, мощности и других параметров различных адаптеров питания постоянного тока
Используйте источник питания постоянного тока для подключения постоянного тока к независимому порту источника питания счетчика нагрузки, а затем используйте кнопку «Настройки» для подключения, как показано на рисунке ниже.
Точно Отрегулируйте ток, чтобы проверить напряжение и номинальный ток источника питания
Источник питания постоянного тока также может выдерживаться в течение длительного времени, с прочными функциями, простой в эксплуатации, удобным и быстрым тестированием

Интеллектуальное автоматическое обнаружение одного ключа источника питания постоянного тока

PT режим зарядки ток мощность производительности
Нажмите и удерживайте кнопку M в меню до тех пор, пока индикатор режима не начнет мигать, подождите некоторое время после нажатия десяти клавиш PT mode
Автоматически введите источник питания/зарядное устройство постоянного тока в режим автоматического детектора, затем подключите проверенный источник питания и
Зарядное устройство, затем нажмите кнопку Пуск, он автоматически начнет работать в течение определенного периода времени, а затем отчет
Отображает 4 вида важных числовых результатов, что делает сложные тесты мгновенно упрощенными, точными и простыми в использовании

Протестируйте все виды мощности банка

Четыре режима работы

1. Работа с постоянным током (CC)
2. Постоянное сопротивление (CR)
3. Постоянная мощность (CP)
4. Постоянное напряжение (CV)

Настройки защиты

1. Защита от перегрузки
2. Защита от перегрузки по току
3. Защита от высоких температур

Фоновые настройки устройства (настройки на китайском/английском языках)

1. Китайские настройки
2. Настройки на английском языке

1) мобильное приложение Apple:

Пожалуйста, найдите E_test в магазине приложений для загрузки и установки, затем нажмите значок приложения Bluetooth, чтобы открыть программное обеспечение, А затем нажмите на значок Bluetooth над программным обеспечением, чтобы войти в DL24-BLE выбора для подключения, вы можете получить мобильный телефон с дистанционным беспроводным пультом дистанционного управления и функцией измерения, Состояние разряда можно просмотреть в любое время на мобильный телефон, видны различные очистки данных, кривая напряжения и тока разряда и т. Д.

2) приложение для телефона Android:

Отсканируйте qr-код на задней панели хоста, чтобы загрузить соответствующее программное обеспечение приложения или приложение Android: Найдите электронный тест в Google play для загрузки вниз. После завершения установки, Откройте программное обеспечение и нажмите значок Bluetooth, чтобы войти в прямой выбор DL24-BLE, чтобы успешно использовать его онлайн. (Нет необходимости в сопряжении Bluetooth, значок программного обеспечения Bluetooth напрямую выбирает DL24. can)

3) компьютерное Bluetooth беспроводное онлайн-приложение:

Сначала добавьте устройство Bluetooth к устройству последовательного порта DL24-SPP на компьютере, затем отсканируйте qr-код на задней части хоста, чтобы загрузить соответствующее программное обеспечение приложения и сохранить его. Откройте программное обеспечение без установки и выберите только что добавленную модель последовательного порта Bluetooth. Вы можете успешно использовать онлайн

Список товаров

1,1200 Вт тестер батареи 1 шт.
2. Источник питания DC12V 2A 1 шт.
3.10A красный и черный крокодил кабель 1 комплект
4. Датчик температуры 1 шт.
5. Плата адаптера 1 шт.
6. Адаптер США в ЕС 1 шт.
