Индикатор заряда батареи BMS 1S 2S 3S LED дисплей для электроинструментов измеритель

Индикатор заряда батареи BMS 1S 2S 3S LED дисплей для электроинструментов измеритель

Описание

Этот продукт используется для измерения и указания мощности одного литиевого аккумулятора. Конечно, он также может измерить Мощность серии многопараллельных литиевых батарей. Он определяет текущее напряжение литиевой батареи, а затем указывает на текущее напряжение литиевой батареи, управляя светодиодами различных чисел, чтобы светильник был поднят.

Параметры

Название продукта: дисплей питания литиевой батареи
Входное напряжение: 3-20 В постоянного тока
Применимый аккумулятор: с одной ячейкой литиевая батарея или серии мульти-параллельные литиевая батарея pack (3,7 V стандартный литиевый аккумулятор литиевая батарея)
Размер изделия: 44,5*9*7,2 мм

Инструкции по использованию

Продукт оснащен кнопкой, коротким нажатием и отпустите его, чтобы включить и отобразить текущий уровень заряда батареи и выключить через 5 секунд. В режиме выключения нажмите и удерживайте кнопку более 2 секунд, чтобы включить и отобразить текущий уровень заряда батареи и выключить через 5 минут. Когда он включен, его можно выключить непосредственно нажатием кнопки.

При измерении мощности аккумулятора подключите положительные и отрицательные полюсы аккумулятора к плате и нажмите кнопку питания, чтобы указать мощность аккумулятора. Специальные инструкции здесь, будьте осторожны, чтобы не подключать обратно, когда проводка, в противном случае продукт будет сгорел. Схема проводки выглядит следующим образом:

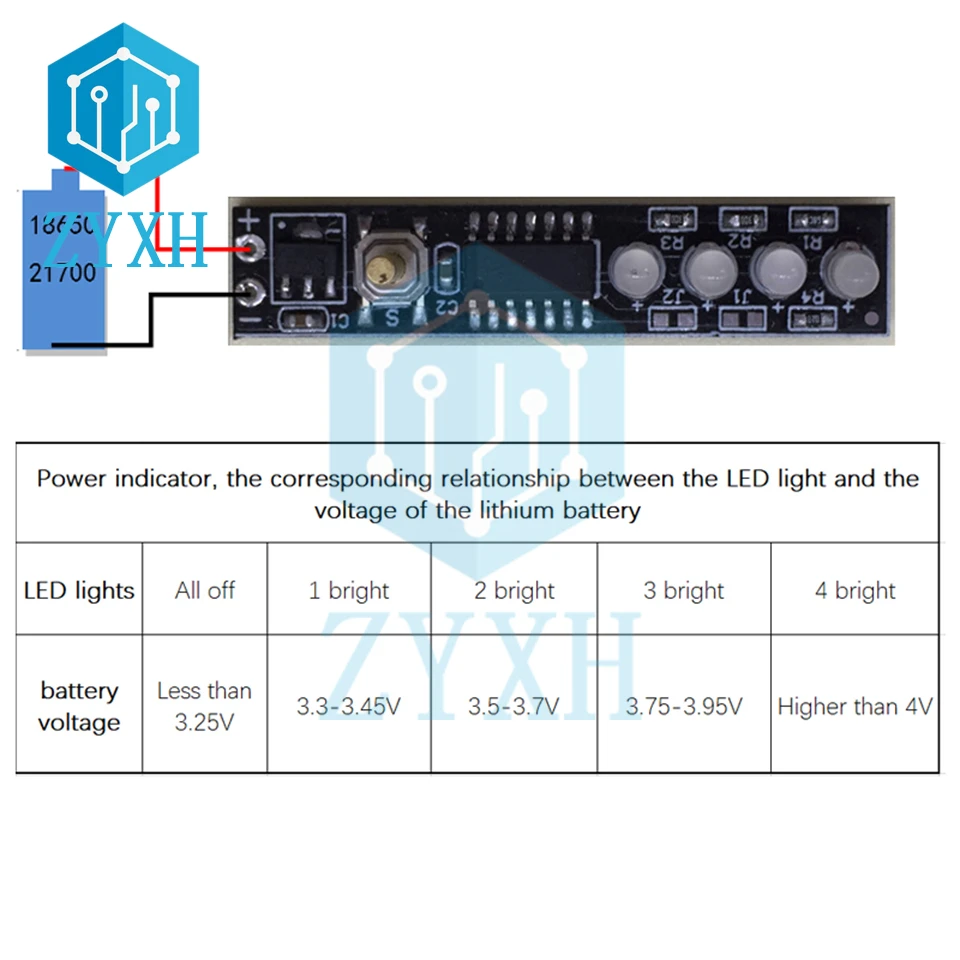

Индикатор питания, соответствующая связь между светодиодный светильник и напряжением литиевой батареи
Индикатор питания, соответствующая связь между светодиодный светильник и напряжение литиевой батареи показано на рисунке ниже
