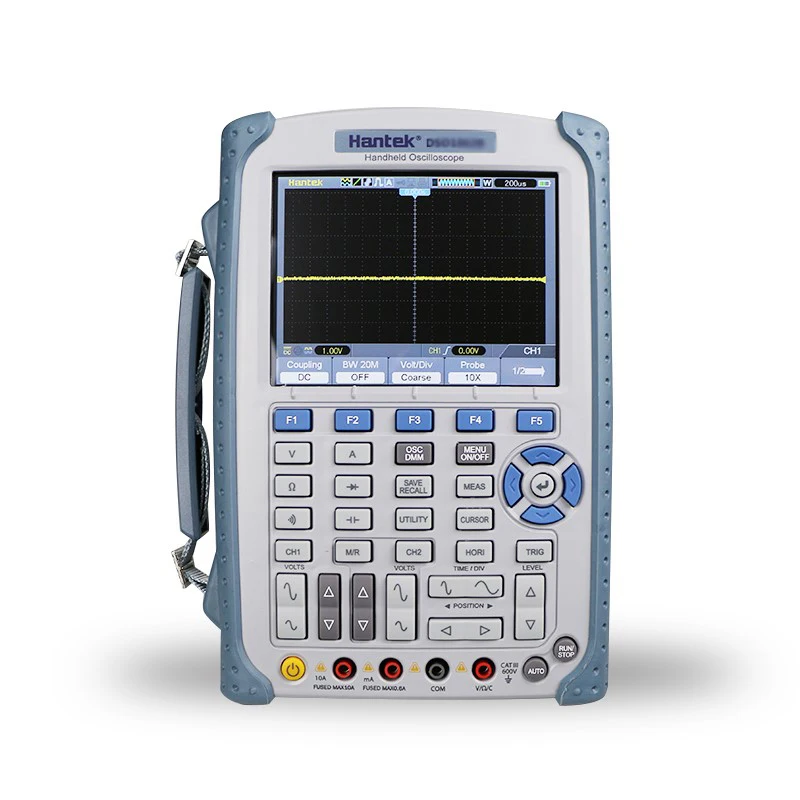

Портативный цифровой осциллограф DMM 60/100/200MHz LCD 1GSa/s изолированный уровень 1000V |

Портативный цифровой осциллограф DMM 60/100/200 МГц ЖК-дисплей 1GSa/s изолированный уровень 1000V Информация о продукте Серия DSO1000S Изолированный уровень: 1000 В CATII, 600 В CATIII; Осциллограф с пропускной способностью 60 МГц-200 МГц; Частота образцов 1GSa/s, глубина памяти 1 м и 6000 отсчетов DMM с аналоговым барграфом; 5,6 дюймов TFT Цвет ЖК-дисплей Дисплей, с высоким разрешением (640*480). Загрузка OneDrive Изолированный уровень: 1000 В CATII, 600 В CATIII. Высокая пропускная способность 60 МГц-200 МГц осциллограф, частота образцов 1GSa/s, 6000 отсчетов DMM с аналоговым барографом и регистратором данных. Глубина памяти 1 м. Высокая частота обновления (2500 кадров). Большой 5,6 дюймов TFT Цвет Дисплей, Разрешение (640*480), двухдиапазонный, Wi-окна дизайн-более четкое, более подробно. Автоматическая Настройка One-touch оптимизирует положение, диапазон, временную базу и запускает для обеспечения стабильного отображения практически любой формы волны. Простое в использовании всплывающее меню со встроенной многоязычной системой помощи. 32 автоматических измерения. Математика формы волны: Добавьте, Вычтите, умножьте и разделите. Храните и запоминайте снова. Режим XY. Встроенная функция FFT преобразует сигнал временной области в его частотные компоненты для измерения гармонического содержания и искажений в системах. Регистратор формы сигнала для захвата/воспроизведения входных сигналов от CH1 и CH2 с максимальной длиной записи 1000 кадров. Функция Pass-Fail сравнивает сохраненную форму сигнала с неизвестным входом. Средний режим для сглаживания сигналов. Квадратный волновой выход (2 В, 1 кГц) для регулировки зонда. USB хост/устройство 2,0 полноскоростной интерфейс, поддержка съемного диска, вариант локальной сети, легко управлять ПК или на большое расстояние. Размеры (мм):245(L)x163(W)x52(H), легко переносятся. Технические характеристики Модель DSO1202S DSO1152S DSO1122S DSO1062S Полоса пропускания 200 МГц 150 МГц 120 МГц 60 МГц Канал 2 Реальный процент образцов 1GSa/s Эквивалентная частота образцов 25GSa/s Длина записи 1 м Время Rish ≤ 1.7ns/≤ 2.3ns/≤ 2.9ns/≤ 5.8ns Точность временной базы ± 50ppm Диапазон временных рамок 2ns/div-2000s/div 2ns/div-2000s/div 2ns/div-2000s/div 4ns/div-2000s/div Видео помощь -- Sd-карта -- Входное отверстие 1MΩ Диапазон Вольт/Див 2МВ/Див~ 5V/div Преобразователь A/D 8 бит Диапазон положения ± С алюминиевой крышкой, 50В (5V/div) ± 40V(2V/div~500 мВ/див),
± 2 в (200мВ/див ~ 50мв/див), ± 400мв (20мв/див ~ 2МВ/див). Точность усиления постоянного тока ± 3% для нормального или среднего режима приобретения, от 5 В/див до 10 мВ/див;
± 4% для нормального или среднего режима приобретения, 5мв/див до 2МВ/див. Ограничение полосы пропускания 20 МГц Типы триггеров Края, видео, пульс, наклон, со временем, альтернатива Источник запуска CH1, CH2 Математика +,-, X, ÷,FFT Измерение курсора Разница напряжения между курсорами:△V;
Разница во времени между курсорами: △T;
Reciprocal t в герце (1/ΔT); Автоматическое измерение Частота, период, среднее, Pk-Pk, Cycli RMS, минимальное, максимальное, время подъема, время падения, + ширина импульса,-ширина импульса, Delay1-2Rise, Delay1-2Fall, + обязанность, -Duty, Vbase, Vtop, Vmid, Vamp, Overshoot, Preshoot, Preiod Mean, Preiod RMS, FOVShoot, RPREShoot, B WIDTH, FRF, FFR, LRR, LRF, LFR, LFF Поплавковое напряжение между BNC и землей 600V CATIII, 1000V CAT II Поплавковое напряжение между каждым каналом 600V CATIII, 1000V CAT II Поплавковое напряжение между мультиметром и землей 1000 в Между входными портами напрямую 400 В CAT II Вход 10:1 зонда 600V CATIII, 1000V CAT II DMM Макс. Разрешение 6000 отсчетов Режимы тестирования Напряжение, ток, сопротивление, емкость, Диод и непрерывность Макс. Входное напряжение Переменный ток: 600 В, постоянный ток: 800 в Макс. Входной ток AC:10A , DC: 10A Макс. Входное напряжение 10 МОм Дисплей 5,6 "TFT 16K цветной дисплей, 640*480 точек Размеры 245 мм x 163 мм x 52 мм Вес 1,3 кг (без посылка) Стандартный зонд PP200Bx2 P7150x2 P7150x2 P7060x2
Режим DMM Макс. разрешение 6000 штук Режимы тестирования DMM Напряжение, ток, сопротивление, емкость, Диод и непрерывность Макс. Входное напряжение Переменный ток: 600 В, постоянный ток: 800 в Макс. Входной ток AC: 10A, DC:10A Входная импименция 10 МОм DMM тренд 1,2 м точка Диапазон Разрешение Точность Разрешение Напряжение постоянного тока 60.00мв ± 1% ± 3 цифры 10 УФ 600.0мв 100 УФ 6,000 в 1МВ 60,00 в 10 мВ 600,0 в 100 мВ 800 в 1 в Напряжение переменного тока 60.00мв ± 1% ± 3 цифры 10 УФ 600.0мв 100 УФ 6,000 в 1МВ 60,00 в 10 мВ 600,0 в 100 мВ Постоянный ток 60.00mA ± 1% ± 5 цифр 10uA 600.0ма ± 1.5% ± 5 цифр 100uA 6.000A 1 мА 10.00A 10 мА Ток переменного тока 60.00mA ± 1% ± 5 цифр 10uA 600.0ма ± 1.5% ± 5 цифр 100uA 6.000A 1 мА 10.00A 10 мА Сопротивление 600Ω ± 1% ± 3 цифры 0.1Ω 6.000KΩ 1Ω 60.00KΩ 10 Ом 600.0KΩ 1KΩ 6.000MΩ 10 кОм 60.00MΩ ± 1% ± 5 цифр 100 кОм Емкость 40.00nF ± 2% ± 5 цифр 10 пФ 400.0nF 100 пФ 4,000 мкФ 1nF 40,00 мкФ 10nF 400,0 мкФ 100nF Внимание: наименьшее значение емкости, которое может быть измерено в 5nF Диод 0V ~ 2,0 V Испытание ВКЛ-ВЫКЛ <10 Ом
