Бесщеточный Тахометр двигателя датчик скорости цифровой измеритель частоты |

Бесщеточный Тахометр двигателя датчик скорости цифровой измеритель частоты |

Описание продукта:

1: принять промышленный высокоскоростной MCU, сильный анти-помехи

2: стабильный и надежный

3: особенности широкого диапазона измерений и высокой точности измерений

4: Малый внешний вид

5: широко используется

Недавно разработанный и сделанный на заказ трехфазный бесщеточный привод постоянного тока, поддерживающий Тахометры, с использованием промышленного класса высокоскоростной MCUs с сильной защитой от помех, стабильностью и надежностью, широкий диапазон измерений и высокая точность измерений. Программное обеспечение принимает ведущий полностью синхронизированный метод измерения периода и диапазон измерения и точность измерения является более качественным скачком, применим ко всем трехфазным бесщеточным приводным платам постоянного тока и модулям привода с выходом сигнала скорости вращения на рынке, И трехфазный бесщеточный привод, независимо разработанный нашим магазином, имеет резервные интерфейсы для plug-and-play.

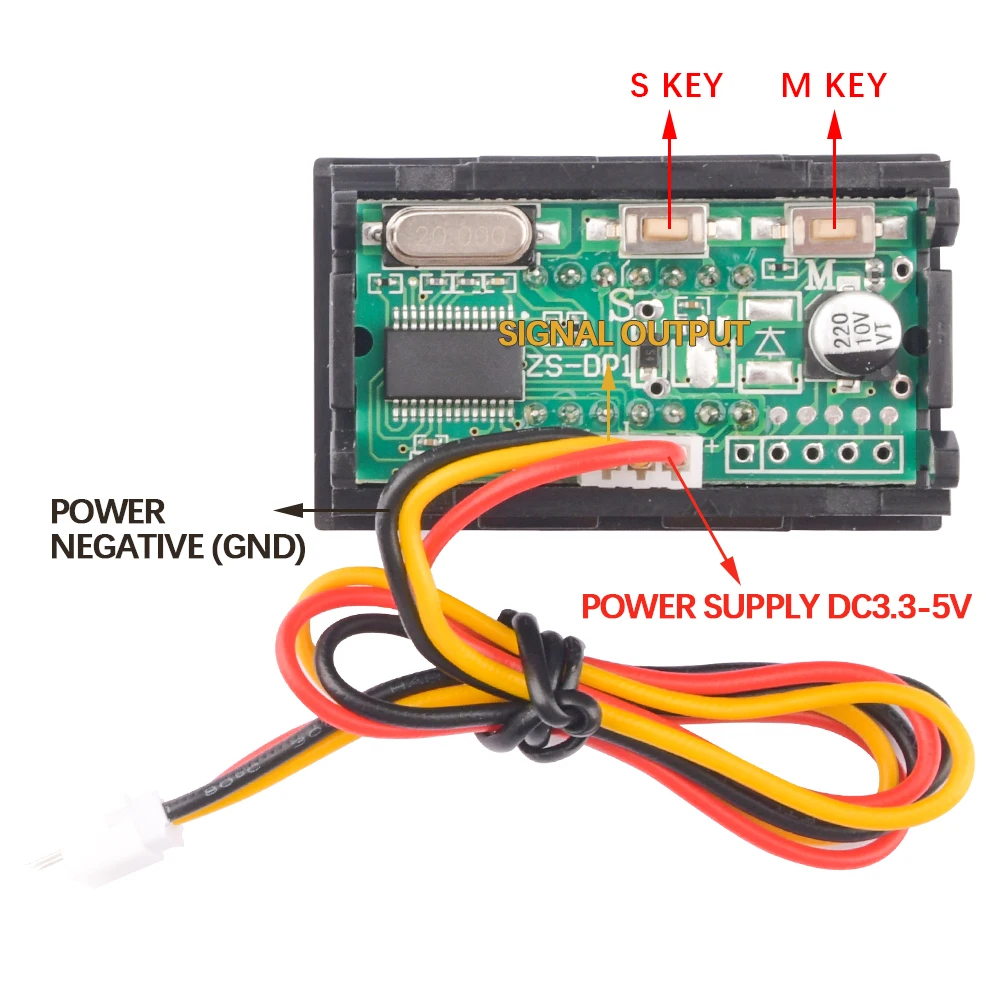

Две кнопки настройки на задней панели и определение линии интерфейса

Обратите внимание, что этот продукт имеет защиту обратного соединения. По умолчанию напряжение питания составляет 3,3-5 в постоянного тока, а измеренная амплитуда сигнала составляет 3-30 в. Если этот параметр превышен, он может быть постоянно поврежден.

2. Особенности продукта

1. Высокая точность измерения частоты, до 0,01 ‰ при 25 градусах Цельсия, и разрешение до 0,001 Гц.

2. Диапазон измерения частоты широкий, 0,15 Гц-100 кГц. Он также может быть настроен для измерения ультра-низкой частоты 0,01 HZ-100HZ3. Диапазон автоматически переключается с 00,000 Гц (R/M на 000,00 кГц (KR/M).

4. Режим работы можно переключать нажатием кнопки, включая два режима работы частоты и скорости, и режим работы сохранен после отключения питания.

5. Значение деления частоты можно установить, нажав клавишу. Значение деления частоты может быть 1-99999 и 0,0001-9,9999. Значение деления частоты сохраняется после отключения питания.

6. Красивый внешний вид, утонченное мастерство и простота в использовании.

Отображение цифр: 5-разрядный светодиодный цифровой трубки (0,36 ').

Частота обновления дисплея: частота сигнала> 3 Гц: 3 раза/сек: частота сигнала ≤ 3 Гц: приблизительно равна частоте сигнала.

Дисплей перелива: "-----"

Точность измерения: 0.1% ± 1 цифра или 0,01 ‰ при 25 ℃.

Диапазон измерений: 0,15 Гц-100 кГц. 9r-999.99Kr/м

Входной сигнал: Тип: сухой контакт, PNP, NPN, амплитуда импульса: 3-30 в

Метод измерения: полностью синхронизированный метод измерения периода.

Входное сопротивление: 100k Ω/резистивный.

Источник питания: DC3.3-5V по умолчанию требует других напряжений, большие количества могут быть настроены

Выдерживаемое Напряжение: AC2000V 1 мин между внешним терминалом и оболочкой.

Использование окружающей среды (температура и влажность): температура-10 ℃-+ 70 ℃ относительная влажность 25-85% (без конденсации),

Температура хранения: -20 ℃-+ 80 ℃ (без конденсации)

Размеры (мм): 48*29*18,5 Длина X Ширина X высота) ·

Размер отверстия (мм): 45*26

Четыре способ использования

1. На измерительной головке три провода, красный-это положительный источник питания 3,3-5 В, черный-провод заземления, а желтый-входной провод импульса сигнала, которые подключены к тестируемому оборудованию соответственно.

2. Переключение между измерением скорости и режимом измерения частоты

Сзади расположены две кнопки «M mode» и «S выбор». Когда питание включено, коротко нажмите клавишу M один раз, чтобы войти в интерфейс выбора режима, а затем выберите 0 частота плюс тест волны фильтра, непрерывно коротким нажатием кнопки S, И выберите 1 скорость плюс тест на волну фильтра. Выберите 2 частоты без фильтра волнового теста, выберите 3 скорости без фильтра волнового теста, подождите 4 секунды без работы, автоматически сохраните и вернитесь в режим just set и дождитесь состояния измерения.

2. Настройка значения деления частоты

В состоянии включения сначала нажмите клавишу S один раз, чтобы войти в интерфейс настройки разделения частот. На данный момент, S ключ-это 5-разрядный 8 символов функция переключения экрана дисплея, с напечатанной буквой «М», ключ стоимость увеличится. Используйте S ключ для выбора 8 символов, чтобы изменить соотношение цена/качество, а затем нажмите кнопку M ключ для изменения значения, значение деления частоты должно быть в пределах 1-99999 или в пределах 0,0001-9,9999, другие значения являются неверными (короткое нажатие клавиши S, чтобы перейти к самой правой десятичной точке, когда она загорается, Затем Коротко нажмите клавишу M, чтобы открыть или закрыть самую левую десятичную точку, воплотите в жизнь значение точки после запчения) после установки значения деления частоты, подождите 7 секунд без операции, автоматически сохраните и вернитесь к просто установленному значению разделения частоты и дождитесь состояния измерения.

Объяснение значения частотного деления: количество импульсных сигналов, принимаемых при вращении поворотного стола или шестерни на один оборот во время измерения скорости. Например, когда используется внешний датчик, поворотный стол или Шестерня вращается на один оборот, чтобы принять 1 импульсный сигнал, и значение деления частоты устанавливается на 1. Если бесщеточный привод нашего магазина сотрудничает с измерением скорости, если мотор имеет 2 полюсные пары, то Установите значение деления частоты (2*3 = 6)6.

Пять, вопросы, требующие внимания

1. Он должен использоваться в пределах параметров этого инструмента и в нормальной среде.

2. Установите режим правильно в соответствии с фактическими требованиями к использованию. Правильно Установите значение деления частоты.

3. При подключении высоковольтного сигнала, пожалуйста, не трогайте чипы и детали на плате руками.

Упаковочный лист:

1 * спидометр
