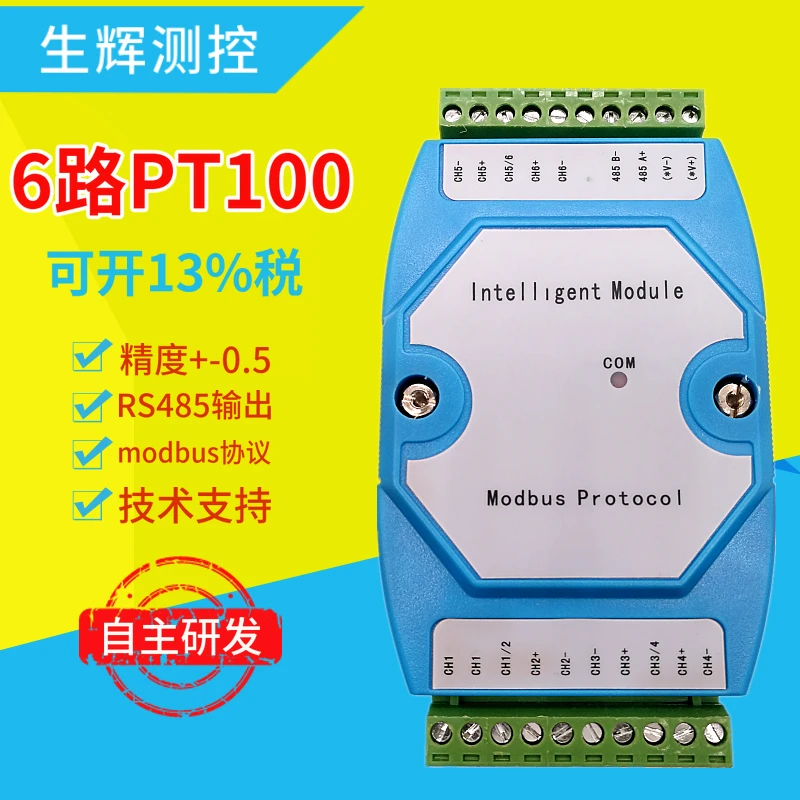

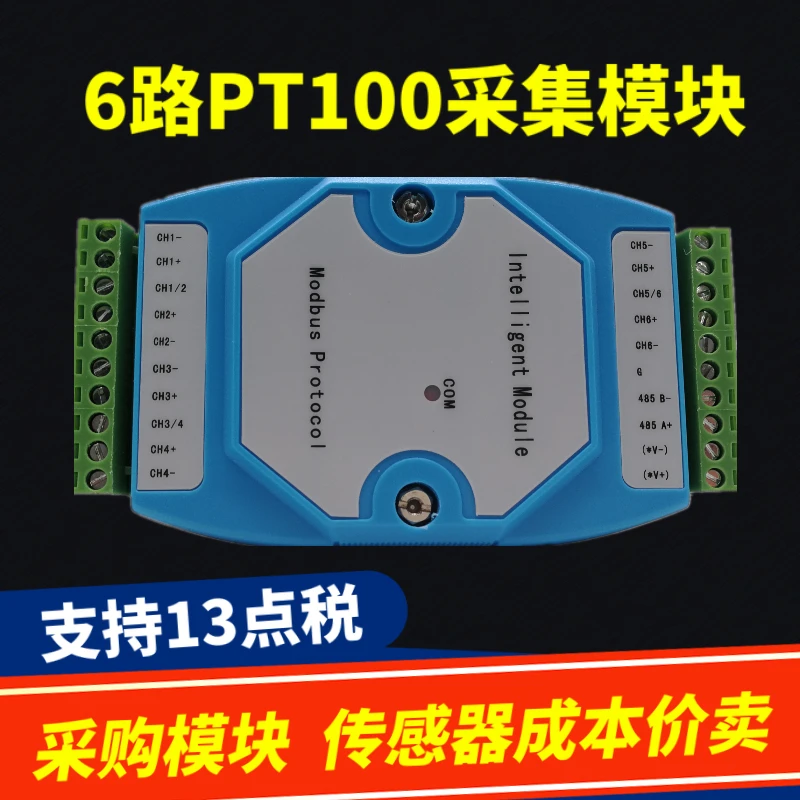

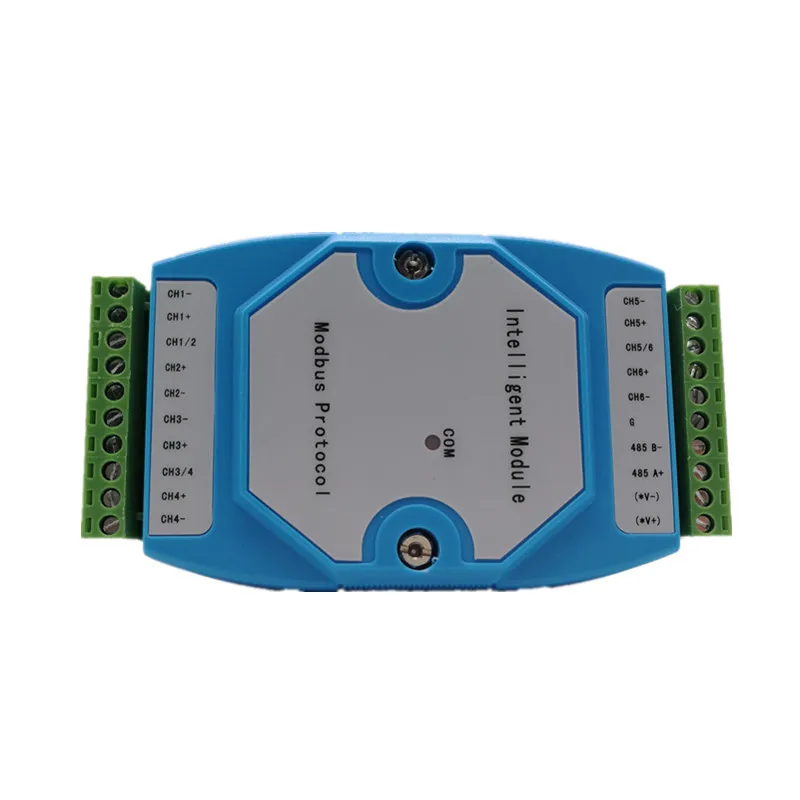

6-полосный последовательный порт PT100 к RS485 термостойкий температурный

6-полосный последовательный порт PT100 к RS485 термостойкий температурный

Тип 1: 6-way PT100 для RS485

Тип 2: 6-way PT100 для RS485 с изоляцией

Тип 3: 8-канальный видеорегистратор 4-20mA для RS485

Тип 4: 6-way PT100 для RS485 (с дисплеем)

Тип 5: 6-way PT100 для RS485 (с дисплеем + изоляции)

Тип 6: 8-канальный видеорегистратор K-Тип для RS485

Тип 7: пройденное расстояние в 8-канальный видеорегистратор K-Тип для RS485 с изоляцией

Тип 8: 8-полосный 0-10 В к RS485

Тип 9: 6-way PT1000 для RS485

Тип 10: оснащен 6 1 м PT100 (без передатчика)

Определите адрес оборудования перед заказом, мы оставим фабрику по умолчанию в соответствии с вашими требованиями. Не требуется адрес завода по умолчанию D1, вы можете изменить его самостоятельно!

Руководство по установке рельсов стандарт 35mmguide;

Расстояние между отверстиями для установки круглого модуля с одним каналом is33мм (стандарт импорта) ~ 36 мм (внутренний стандарт). Круглый модуль подходит для различных бытовых соединительных головок.

⑤ Точность передачи системы:± 0.2% × F · S

⑤Рабочая температура окружающей среды:0 ~ 60 ℃

⑤ Ток на выходе позволяет выполнять внешние нагрузкиСопротивление:

485 связь

⑤Источник питания:Прямые поставки: DC24V ± 10% V; Или customized12VDCAnd другие источники питания

⑤ Общий размер:35mmStandard направляющая.73 мм в ширину * 125 мм в высоту * 43 мм в глубину

⑤Тип входного сигнала

Термическое Сопротивление: Стандартная конфигурация PT100

Pt1000Другие входы,Термопара:К、E、S、B、J、R、N、T

Тип выхода специально настроен;

Напряжение

Электрический ток

Сопротивление

Для других, пожалуйста, обратитесь в наш магазин.

Этот протокол связи принимает стандартное соглашение, используемый режим передачиRTUУзор.ModbusПротокол является основным протоколом-Рабочий протокол.

Только одно устройство может передавать на линии в любое время. Обмен информацией управляется главной станцией, и только он может инициировать. Он выбирает рабочие станции один за другим. Если не одобрено мастерской станцией, в противном случае, ни одна подчиненная станция не может отправлять сообщения. Нет прямой связи между работниками.

Рамка протокола не содержит байт заголовка сообщения или терминаторов байт сообщения.

Он определяется следующим образом:

Рабочий адрес

Код запроса

Данные

CRC16

Рабочий адрес:-Адрес должен быть1Reach247Между ними.

-Каждый адрес должен быть уникальным в среде сетевого устройства.

Данные: передача в бинарном коде.

CRC16 : Параметры проверки циклической избыточности.

Когда интервал длиннее или равен3,5Время символа, то есть, конец кадра обнаружен.

Режим связи Асинхронный последовательный интерфейс связи, какRS-485,RS-232,RS-422И т. д.

Скорость передачи данных 2400, 4800,9600、 19200Bps(Он может быть изменен взаимно путем установки параметров инструмента, default9600)

.Один стартовый бит

.Восемь бит данных

.Один стоп-бит

.Без проверки

1

*

*

*

*

*

*

*

*

1

1 бит стартовый бит 8-значный данных бит 1 бит стоп-бит

Следующая таблица показываетЦифровой дисплей компании работает в режиме slaveОModbusФункции, и указать его пределы.

Номер подчиненной станции:Местная машинаАдрес инструмента,Адрес должен быть1Reach247Между, и адрес каждого инструмента на одном и том же автобусе не может быть повторен.

Адрес is0используется для функции трансляции, когда, и только функция записи действительна в это время. Один байт.

Код функции:Функция «Чтение» и «запись» определяется с точки зрения главной станции. Один байт.

Функциональный код

ModbusНазвание

Название функции

Один непрерывныйNМаксимальное значение

3(0x03)

Чтение регистраторов холдинга

Значения readNRegister

24

6(0x06)

Запись нескольких регистров

Write1Register значения

1

Первый зарегистрированный адрес:Адрес первого внутреннего регистра для чтения. Двойной байт.КаждыйВнутренний регистрДанные значений-два байта.

Количество регистров:Количество внутренних регистров для чтения или изменения. Двойной байт.

Чтение байтов:Общее количество байт данных во внутреннем регистр читается. Один байт.

CRC16:Параметры проверки циклической избыточности.

1)ЧтениеNВыходное слово: функция3

Будьте внимательны: Привет =Высокий байт,Lo =Низкий байт.

Эта функция может использоваться для чтения параметров, независимо от типа.

Главный запрос

Номер подчиненной станции

0x03

Первый зарегистрированный адрес

Количество регистров

CRC16

Привет

Lo

Привет

Lo

Lo

Привет

1Байт1Байт2Байт2Байт2Байт

Ответ раба

Номер подчиненной станции

0x03

Чтение байт

Стоимость первого регистра

…

Последнее значение регистра

CRC16

Привет

Lo

Привет

Lo

Lo

Привет

1Байт1Байт1Байт2Байт2Байт2Байт

Пример1:Функция использования3Чтение раба1Верхняя часть1Слово (Адресат 0003hСм. Прилагаемую таблицу)

Главный запрос

0x01
