N1201SA УФ радиочастотный анализатор векторного сопротивления SWR антенный тестер 140

N1201SA УФ радиочастотный анализатор векторного сопротивления SWR антенный тестер 140

Этот инструмент имеет четыре интерфейса: измерение одной точки, сканирование, Системная информация, коррекция и калибровка; Загрузка по умолчанию в интерфейс измерения одной точки. Корпус из алюминиевого сплава продлевает срок службы. Примечание: для удобства пользователя, каждый раз опции калибровки автоматически изменятся на калибровку пользователя. Между тем, чтобы обеспечить целостность калибровки, процесс калибровки, функция автоматического отключения выходит из строя, Последовательная загрузка.

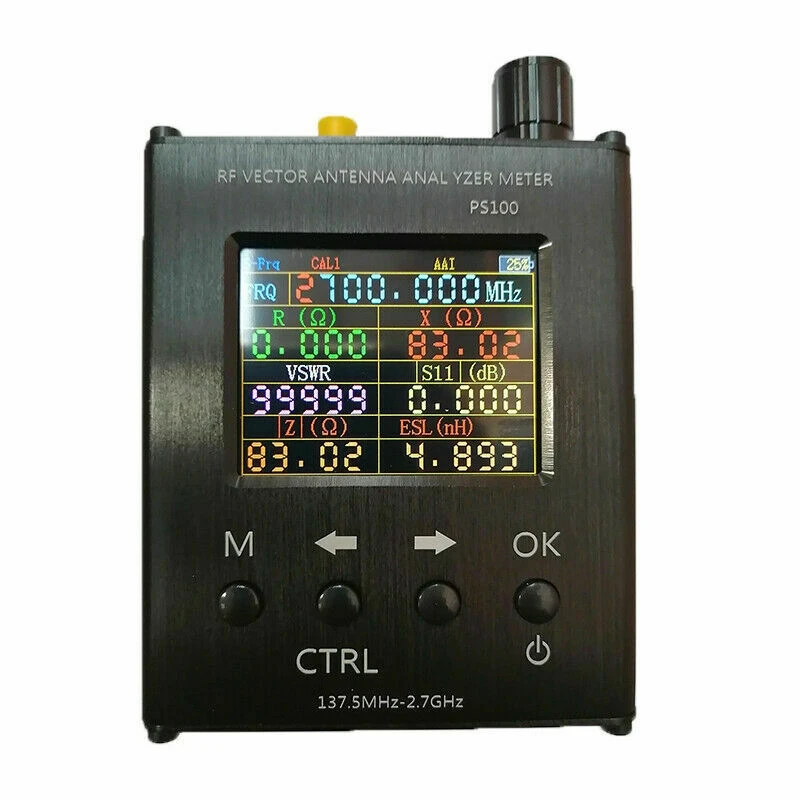

Номер модели: N1201SA/PS100 [одной и той же функции]; Рабочие; Частота: 137,5 МГц ~ 2700 МГц; Ступенчатые частота: 1 кГц; Дисплей: 2,4 дюймов TFT с разрешением 320x240(QVGA) ; мощность потребление меньше, чем 1,5 W; Зарядный ток никель-металл: 400mA; Зарядки Порты и разъёмы: USB-Автоматическая регулировка яркости; Мощность ВЫКЛ: Настраиваемые 5-60minutes; Измеряемые параметры: сопротивление, реактивное, SWR и S11; Разрешение: 4-разрядный показания; Точность частоты: менее +/- 10ppm; Разъем: SMA-K.
Диапазон измерения сопротивления: 1 Ом ~ 1000 Ом @ частота менее 1300 МГц; 1 Ом ~ 300 Ом @ частота более 1300 МГц (абсолютное значение сопротивления); Диапазон измерения стоящей волны: 1 ~ 65 @ частота менее 1300 МГц; 1 ~ 10 @ частота более 1300 МГц; S11 (дБ) Диапазон измерения: от 0 дБ до-50 дБ; Ошибка (измерение одной точки): для сопротивления: Меньше, чем абсолютное Сопротивление x 5% +/-0,1 Ом (Z менее 200 Ом, менее 1,5 ГГц);
Для стоячей волны: менее эффективные показания x 10% +/-0,1; Для S11: 0.1 дБ/5 ° (от 0 дБ до-10 дБ); Для (дБ/°): 1 дБ/10 ° (от-10 дБ до-20 дБ); 5 дБ/20 ° (от-20 дБ до-40 дБ).
Направленность: менее 35dB (140 МГц до 2 ГГц после калибровки); Меньше, чем 30dB (2 ГГц до 2,7 ГГц); Сканирование точек: 280; Выход уровень: -18dBm; Рабочая Температура: 0 ℃ до 40 ℃; Атмосферное давление: 860hPa ~ 1060hPa.

Запуск и выключение:
Нажмите и удерживайте клавишу CTRL Выкл питания Кнопка включения.
Состояние загрузки, длительное нажатие (2S выше) кнопки переключения, после выпуска инструмент отключится
Совет при использовании:
Чтобы обеспечить точность измерений и калибровки, предварительно Нагрейте прибор не менее 15 минут.
Попробуйте использовать высококачественный RF кабель и разъемы.
Калиброванный кабель, помеченный далее, может не потребоваться калибровки и прямого использования.
Процесс тестирования кабеля влияет на точность измерения, рекомендуется, по возможности, не выбирать слишком длинный Тестовый Кабель.
Перед измерением и калибровкой убедитесь, что у вас нет сильного беспроводного сигнала, чтобы избежать помех, вызванных неточными измерениями.
Если измерения импеданса сами по себе не поймут, вы можете обратиться к инструкциям и обучающим инструкциям векторного сетевого анализатора. Этот инструмент эквивалентен однопортовому векторному сетевому анализу.
Цвет: черный
Материал: пластик
Размер: 98x83x28мм

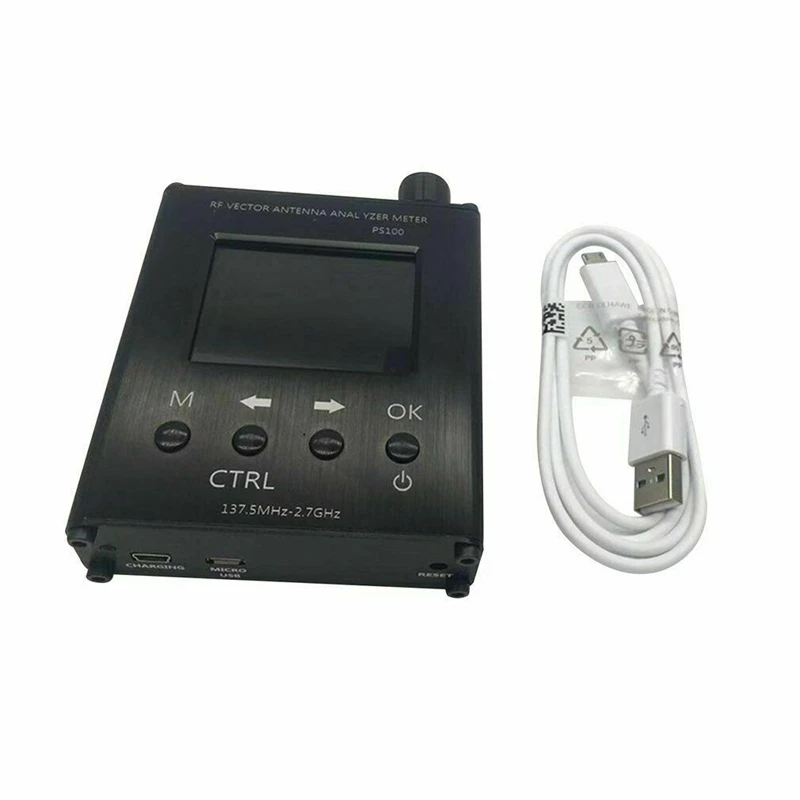

Посылка:
1 х PS100 антенный анализатор SWR метр

Только вышеуказанная посылка, другие товары не включены.
Примечание: светильник и различные дисплеи могут привести к тому, что цвет товара на картинке немного отличается от реального. Допускается погрешность в измерениях +/- 1-3 см.
