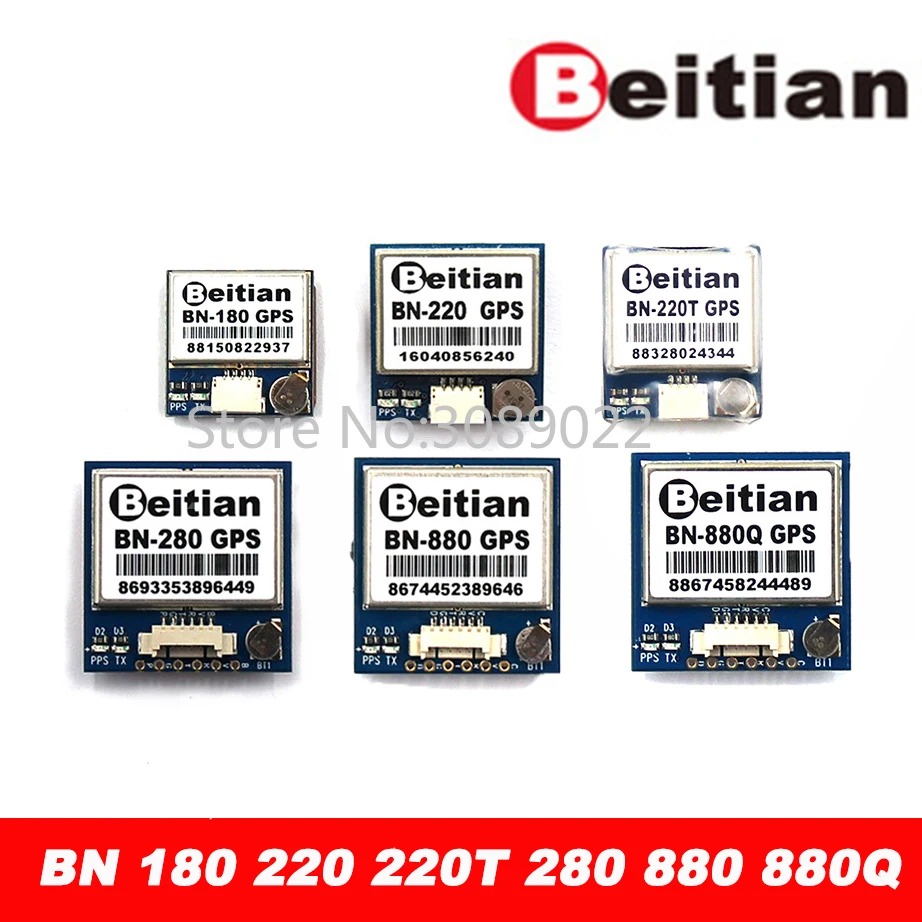

GPS-модуль Beitian BN220 BN280 BN880 для FPV гоночных дронов дальнего радиуса действия GLONASS TTL

GPS-модуль Beitian BN220 BN280 BN880 для FPV гоночных дронов дальнего радиуса действия GLONASS TTL

Бренд: BeitianBN-180

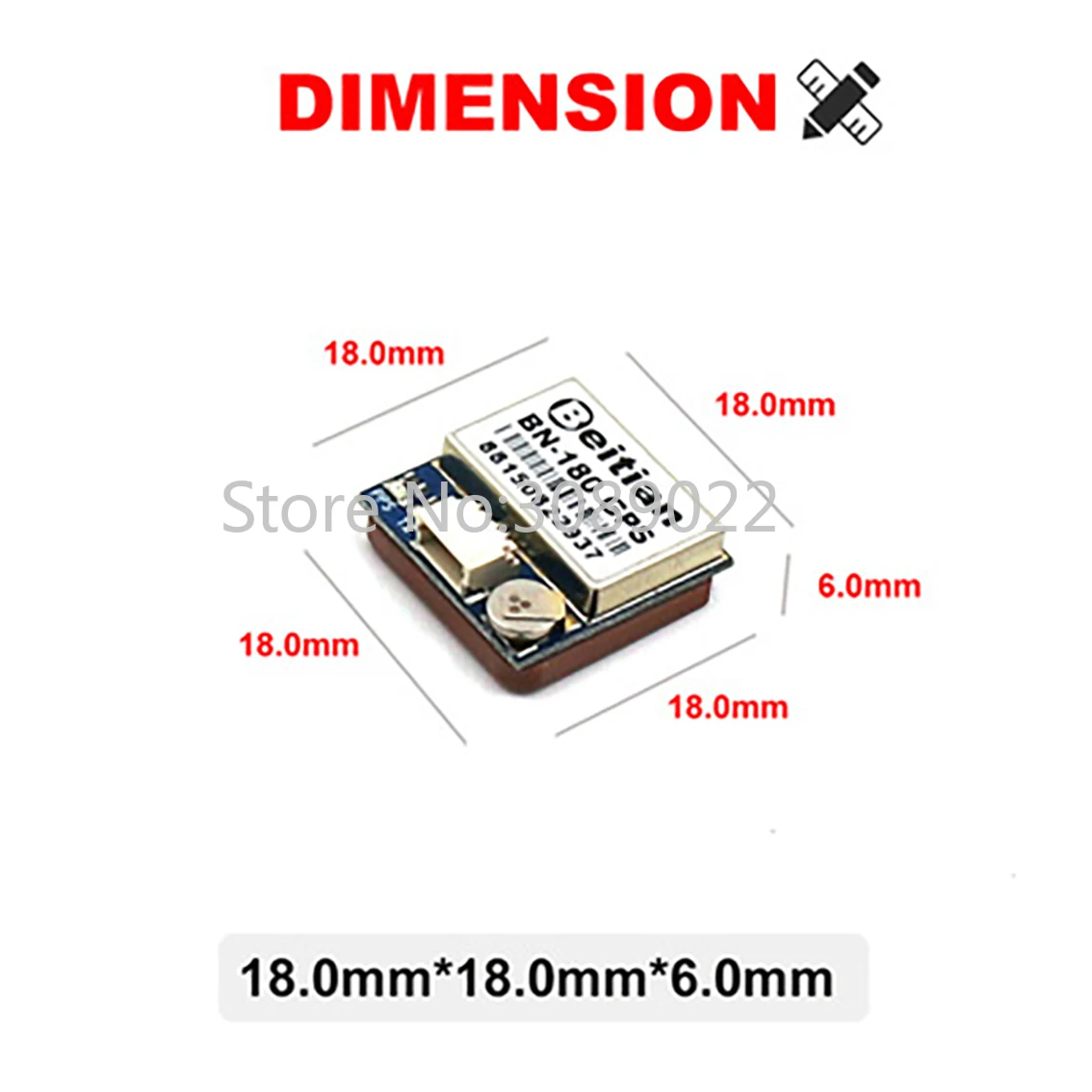

Размер: 18 мм * 18 мм * 6 мм

Вес: 4,9 г

Разъем: 1,00 мм расстояние между 4 контактами патч-сиденья

Параметры

Электрические характеристики

Набор микросхем M8030-KT

Формат приема: GPS,GLONASS,Galileo,BeiDou,QZSS и SBAS

Частота: GPS L1,GLONASS L1,BeiDou B1,SBAS L1,Galileo E1

Каналы: 72 канала поиска

Чувствительность

Отслеживание: -167dBm

Повторное приобретение: -160dBm

Холодный запуск: -148dBm

Горячий запуск: -156dBm

Точность

Горизонтальное положение: 2,0 m CEP 2D RMS SBAS включить (типичное открытое небо)

Скорость: 0,1 м/сек 95% (SA в выключенном состоянии)

Время: 1US синхронизируется с GPS временем

Время приобретения

Холодный запуск: 26s

Теплый старт: 25s

Горячий старт: 1s

Скорость передачи данных и обновления

Скорость поддержки: от 4800bps до 921600bps, по умолчанию 9600bps

Уровень данных: TTL или RS-232, стандартный уровень TTL

Протокол передачи данных: NMEA-0183 или UBX, NMEA-0183 по умолчанию

Один ГНСС: 1 Гц-18 Гц

Параллельные GNSS : 1 Гц-10 Гц, по умолчанию 1 Гц

Эксплуатационные ограничения

Высота: 50000 м Макс.

Скорость: 515 м/с Макс.

Ускорение: менее 4 г

Энергопотребление

VCC : DC Напряжение 3,0 V-5,5 V, типичный: 5,0 V

• Сила тока: захват 50мА/5,0 V

Рабочая температура: -40 °C ~ + 85 °C

Температура хранения: -40 °C ~ + 105 °C

Индикатор:

TX светодиодный: синий. Выход данных, TX светодиодный мигающий

PPS светодиодный: красный. PPS светодиодный, не яркий, когда GPS не фиксируется, мигает при фиксации

Проводка:

GND,TX выход, RX вход, VCC (3,0 v-5,5 v)

BN-180Посылка в комплекте

1 или 2 x BN-180 GPS модуль

2 или 4x15 см кабель

Бренд: BeitianBN-220

Размер: 22 мм * 20 мм * 6 мм

Вес: 5,3 г

Разъем: 1,00 мм расстояние между 4 контактами патч-сиденья

Параметры

Электрические характеристики

Формат приема: GPS,GLONASS,Galileo,BeiDou,QZSS и SBAS

Частота: GPS L1,GLONASS L1,BeiDou B1,SBAS L1,Galileo E1

Каналы: 72 канала поиска

Чувствительность

Отслеживание: -167dBm

Повторное приобретение: -160dBm

Холодный запуск: -148dBm

Горячий запуск: -156dBm

Точность

Горизонтальное положение: 2,0 m CEP 2D RMS SBAS включить (типичное открытое небо)

Скорость: 0,1 м/сек 95% (SA в выключенном состоянии)

Время: 1US синхронизируется с GPS временем

Время приобретения

Холодный запуск: 26s

Теплый старт: 25s

Горячий старт: 1s

Скорость передачи данных и обновления

Скорость поддержки: от 4800bps до 921600bps, по умолчанию 9600bps

Уровень данных: TTL или RS-232, стандартный уровень TTL

Протокол передачи данных: NMEA-0183, NMEA-0183 по умолчанию

Один ГНСС: 1 Гц-18 Гц

Параллельные GNSS : 1 Гц-10 Гц, по умолчанию 1 Гц

Эксплуатационные ограничения

Высота: 50000 м Макс.

Скорость: 515 м/с Макс.

Ускорение: менее 4 г

Энергопотребление

VCC : DC Напряжение 3,0 V-5,5 V, типичный: 5,0 V

• Сила тока: захват 50мА/5,0 V

Рабочая температура: -40 °C ~ + 85 °C

Температура хранения: -40 °C ~ + 105 °C

Индикатор:

TX светодиодный: синий. Выход данных, TX светодиодный мигающий

PPS светодиодный: красный. PPS светодиодный, не яркий, когда GPS не фиксируется, мигает при фиксации

Проводка:

GND,TX выход, RX вход, VCC (3,0 v-5,5 v)

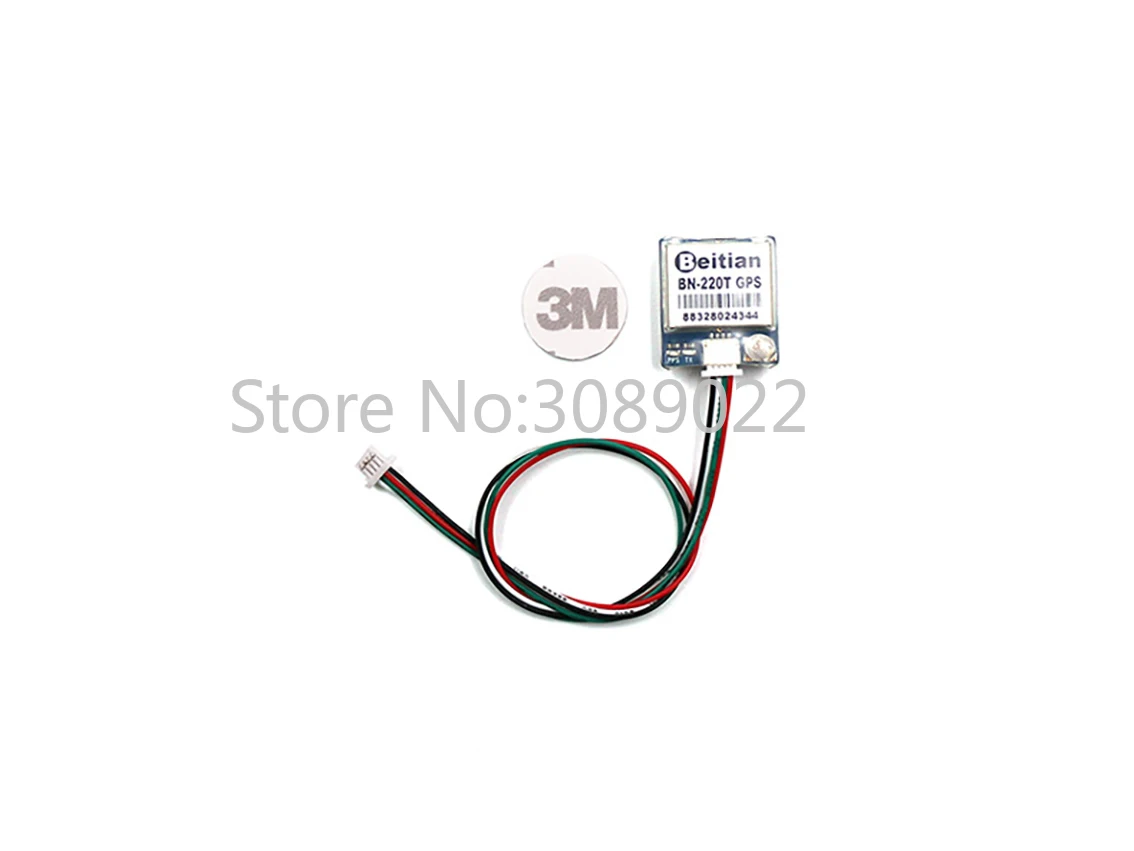

BN-220Посылка включает в себя: (выберите количество самостоятельно)

1x BN-220 GPS модуль

Кабель 2x15 см

Модель:BN-280GPS модуль

Особенности:

Iitem

Описание

Электрические характеристики

Чипсет

M8030-KT

Частота

GPS L1, ГЛОНАСС L1, BDS B1, GALILEO E1, SBAS L1, QZSS L1

Формат приема

GPS, ГЛОНАСС, BDS, GALILEO, SBAS, QZSS.

По умолчанию GPS, ГЛОНАСС, SBAS, QZSS.

Каналы

72 поисковых канала

Чувствительность

Отслеживание

-167dBm

Повторное приобретение

-160dBm

Холодный старт

-148dBm

Горячий старт

-156dBm

Точность

Горизонтальное положение

2,0 m CEP 2D RMS SBAS Enable (типичное открытое небо)

Скорость

0,1 м/сек 95% (SA off)

Сроки

1us синхронизируется с GPS временем

Время приобретения

Холодный старт

26s

Теплый старт

25s

Горячий старт

1s

Выход данных

Скорость поддержки

От 4800bps до 921600bps, по умолчанию 9600bps

Уровень данных

Уровень TTL

Протокол данных

NMEA-0183

Сообщение NMEA

RMC, VTG, GGA, GSA, GSV, GLL

Скорость обновления

1 Гц-10 Гц, по умолчанию 1 Гц

Вспышка

4M FLASH, сохраните конфигурацию постоянно

Эксплуатационные ограничения

Высота

<50000 м

Скорость

<515 м/с

Ускорение

<4g

Энергопотребление

VCC

DC Напряжение 3,6 V-5,5 V, типичный: 5,0 V

Ток

Захвата 50мА/5,0 V

Механические характеристики

Размеры

28 мм * 28 мм * 8 мм

Вес

11,8 г

Соединитель

1,25 мм 6 контактный разъем

Защита окружающей среды

Рабочая температура

-40 °C ~ + 85 °C

Температура хранения

-40 °C ~ + 105 °C

Светодиодный

Встроенный светодиодный

TX светодиодный: синий. Вывод данных, TX светодиодный мигающий

PPS светодиодный: красный. PPS светодиодный, не яркий, когда GPS не фиксируется, мигает при фиксации

Бренд: BeitianBN-880

Питание AC/DC Напряжение 2,8 V ~ 6,0 V, типичный: 3,3 V или 5,0 V

Потребляемая мощность: захват 50mA @ 5V

Формат приема: GPS,GLONASS,Galileo,BeiDou,QZSS и SBAS

Приемный канал: 72 канала поиска

Чувствительность приема: Trace -167dBm

Capture-148dBm

Время позиционирования: холодный запуск: avg26s

Теплый старт: avg25s

Горячий старт: avg3s

Позиционирование уровня: 2 м на открытом ветре

Выходная частота: 1 Гц-10 Гц, по умолчанию 1 Гц

Скорость точности: 0,1 м/с (без помощи)

Ускорение точности: 0,1 м/с (без помощи)

Динамические характеристики: Максимальная высота: 18000 м

Максимальная скорость: 5153 м/с

Максимальное ускорение: 4G

Интерфейс UART: порт UART: TXDA и RXDA

Скорость поддержки: 4800bps до 115200bps, по умолчанию 38400dps

Рабочая температура:-40-+ 85

Температура хранения:-40-+ 85

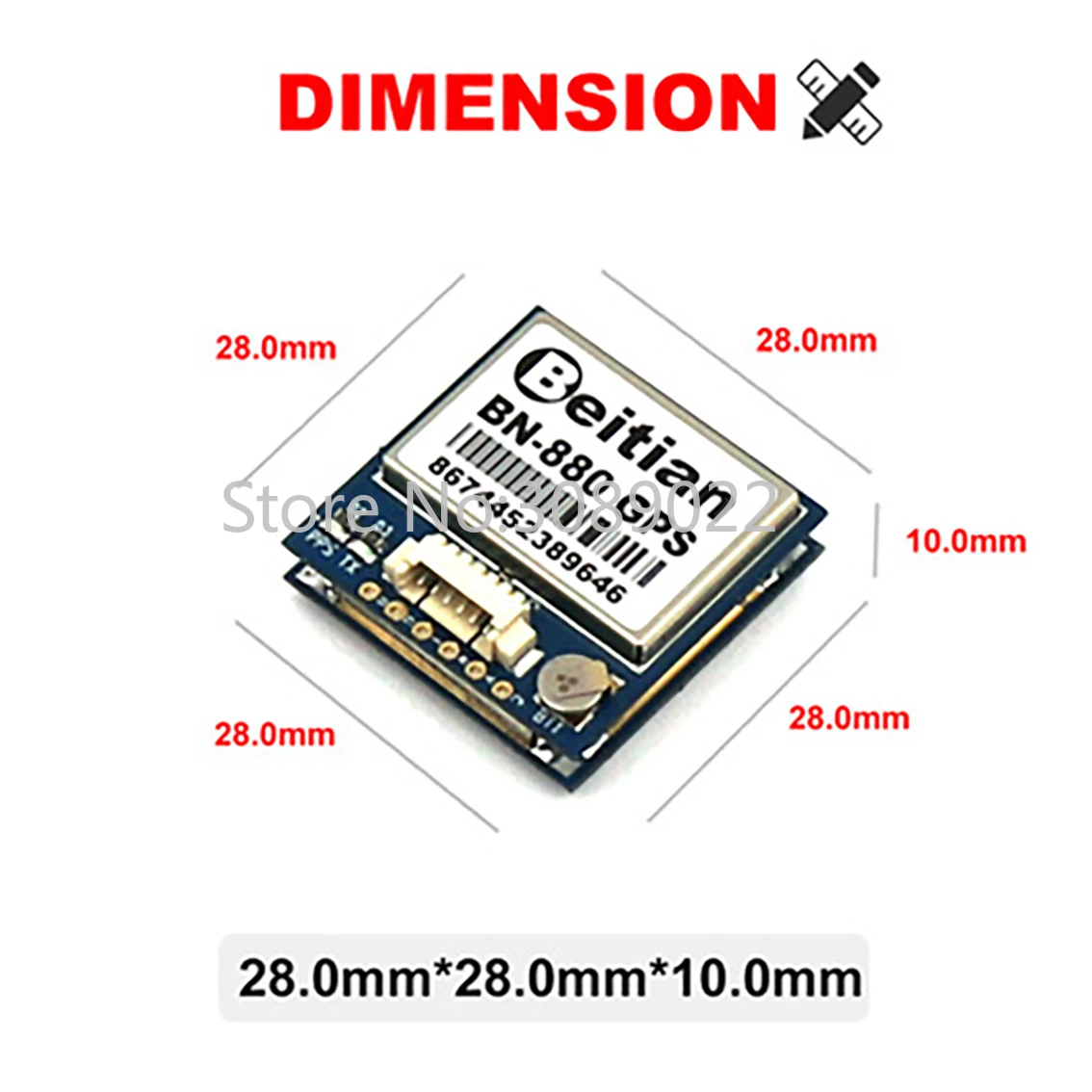

Размер: 28 мм x 28 мм x 10 мм

Вес: 10 г

Контакты модуля: SDA,GND,TX,RX,VCC,SCL

Особенности:

GPS модуль, двойной модуль компаса

С электронным компасом IC HMC5883L

1,25 мм расстояние между 6 контактами патч-сиденья

Название бренда: BeitianBN-880Q
Название товара: BN-880Q GPS + модуль антенны ГЛОНАСС

Параметры

Описание

Особенности чипа

Чип

M8030-KT

Частота

LPS L1, GLONASS L1, BEIDOU B1,GALILEO E1, SBAS L1, QZSS L1

Рабочий режим

GPS, GLONASS, BEIDOU, GALILEO, SBAS и QZSS.
По умолчанию GPS + GLAONASS + SBAS + QZSS

Канал

72 поисковых канала

Чувствительность

Трек

-167dBm

Возврат товара

-160dBm

Холодный старт

-148dBm

Горячий старт

-156dBm

Точность

Горизонтальная точность

2,0 m CEP 2D RMS SBAS assist (открытое пространство)

Точность скорости

0,1 м/с 95%(SA off)

Точность времени

1us

Время запуска

Холодный старт

26s

Теплый старт

25s

Горячий старт

1s

Выходные данные

Скорость передачи данных

4800bps-921600bps, по умолчанию 9600bps

Выходной уровень

TTL

Выходной протокол

NMEA-0183 или UBX, по умолчанию NMEA-0183 протокол

Предложения NMEA

RMC, VTG, GGA, GSA, GSV, GLL

Частота обновления

1 Гц-10 Гц, по умолчанию 1 Гц

Вспышка

4M вспышка, конфигурация может быть изменена и не будет потеряна после выключения питания

Рабочий предел

Высота

50000 м Макс

Скорость

515 м/с макс

Гравитационное ускорение

4g max

Энергопотребление

Напряжение

DC 3,0 V-5,5 V, типичный: 5,0 V

Ток

Нормальный 50mA@5.0V

Физический параметр

Размеры

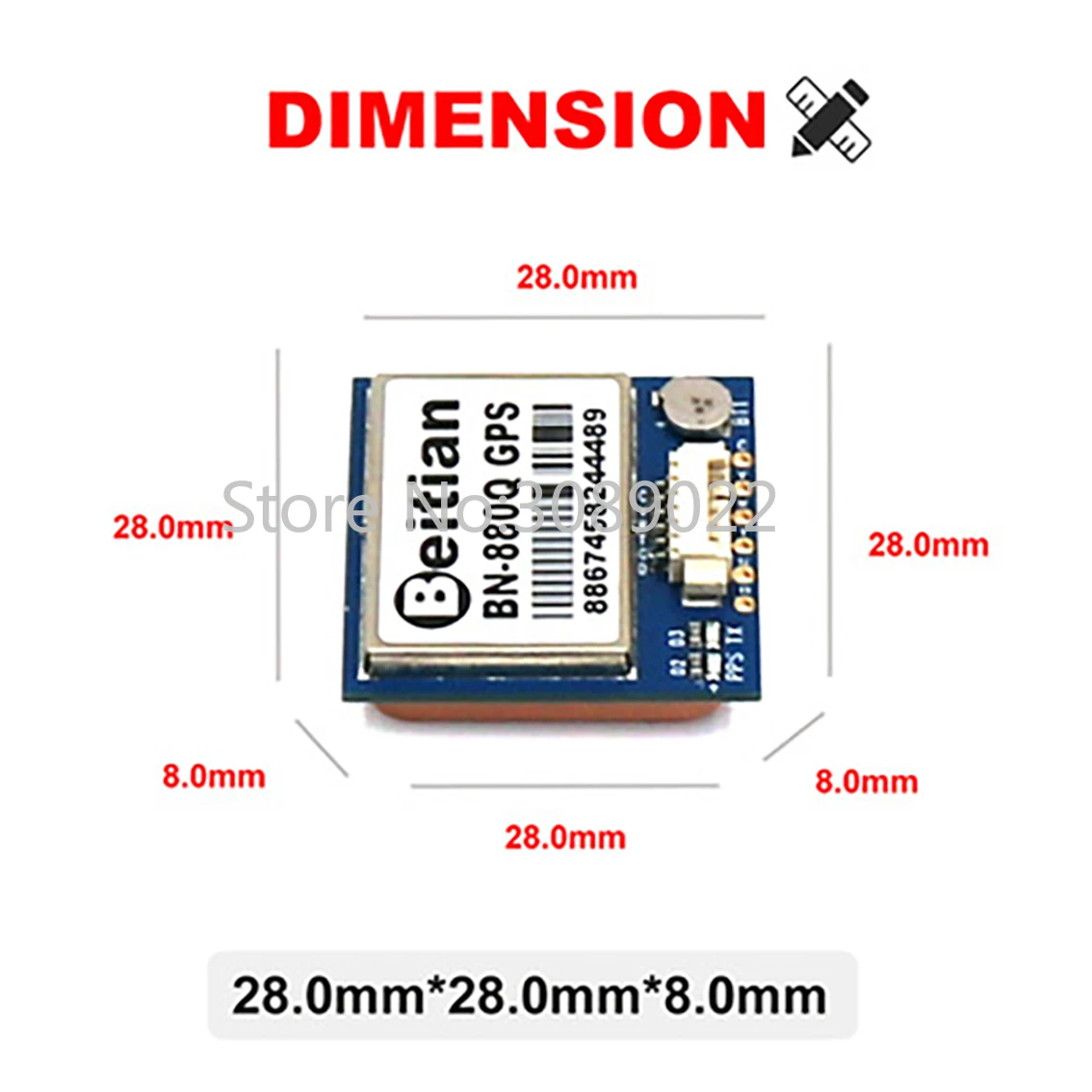

28 мм * 28 мм * 8 мм

Вес

12 г

Соединитель

1,25 шаг 6pin Перевозчик

Защита окружающей среды

Рабочая температура

-40 ~ + 85

Температура хранения

-40 ~-+ 105

Световой светильник

Фонарь tx

Синий светильник мигает при включении, указывает, что есть выход данных

Светильник PPS

Светильник не горит, когда он не расположен; После 3D позиционирования он начинает мигать.

Компас

Компас

С внутренним электронным компасом QMC5883
