Фитинги являются решающим компонентом в создании вашей системы обработки жидкости без протечек, ограничений потока или дорогостоящего времени простоя. Наш широкий выбор включает в себя колючие фитинги для гибких труб, резьбовые фитинги для жестких труб, быстроразъемные муфты, адаптеры luer и многие другие фитинги. Фитинги и адаптеры доступны в размерах, чтобы подключить что-либо от микросквальных труб до больших труб и в различных материалах, таких как недорогой полипропилен (PP) для общего применения в PTFE и PFA для коррозионных сред. Runze Fluid-это супер профессиональная формовочная фабрика, которая также поддерживает индивидуальный дизайн для специальных применений.

Характеристика продукта

1. Предназначен для перистальтического типа гибких труб через корпус оборудования

2. Колючая перегородка непосредственно через корпус вашего оборудования для подключения внутренней трубы к внешней стороне.

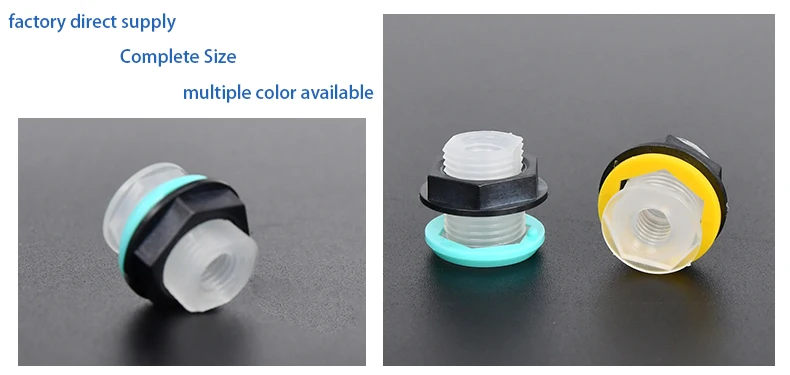

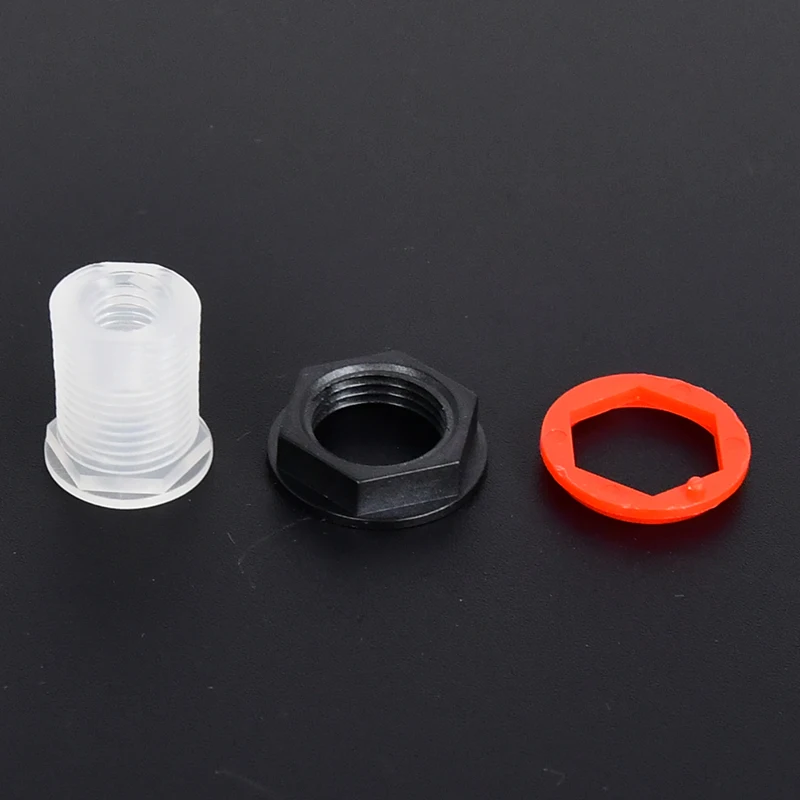

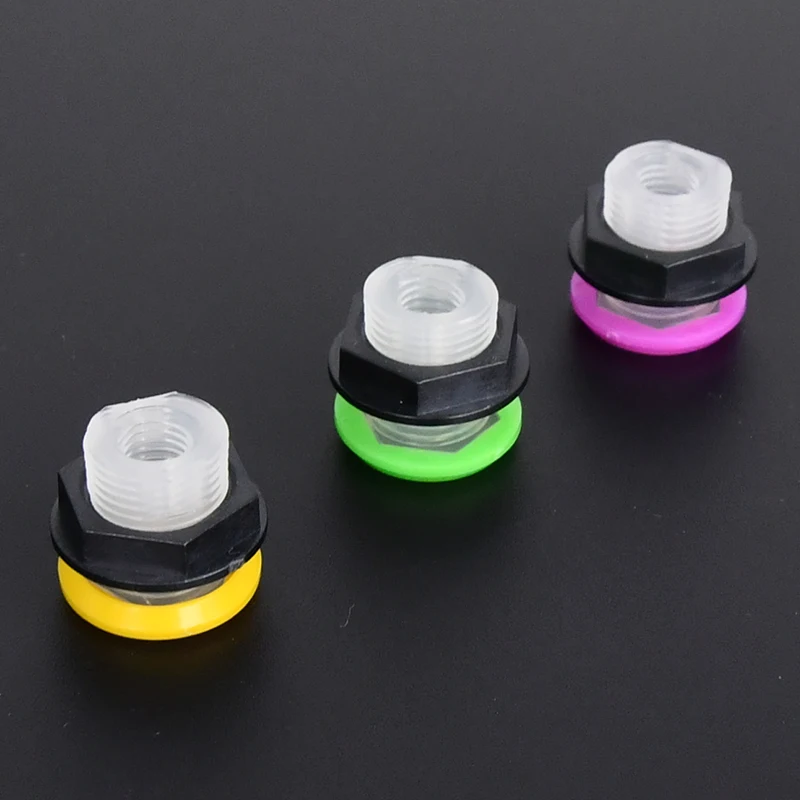

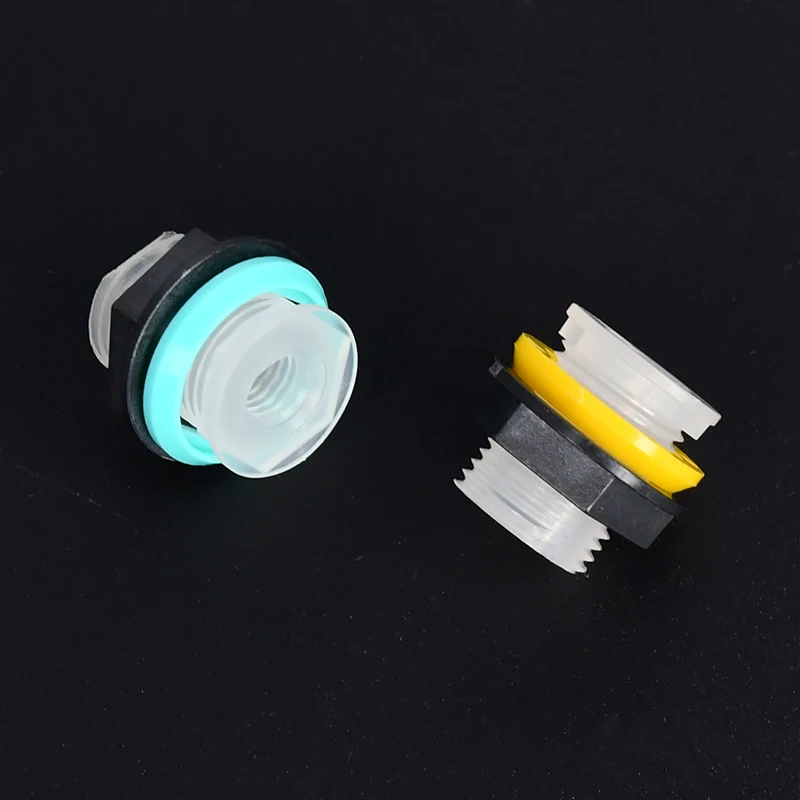

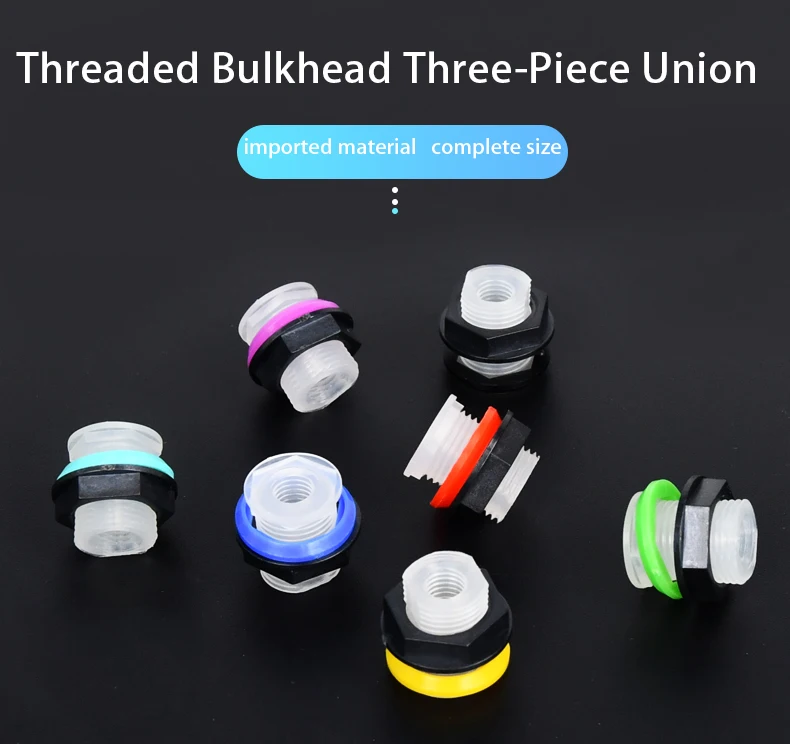

3. Красочные три части переборки соединение с анти-вращающийся рукав, который предотвращает вращение и сделать хорошую герметичность.

4. Высококачественное Медицинское сырье для обеспечения высокой прозрачности без черных пятен

5. Точное формованиеТехнология для обеспечения точных потоков

6. Передовое оборудование для обеспечения точного размера и гладкого и без заусенцев

7. Высокая производственная мощность для удовлетворения ваших потребностей в больших количествах в течение очень короткого времени доставки

Параметры

Переборка Union
Номер модели

Материал

Женская нить

NC-28P

ПП
(Медицинский класс)

1/4-28UNF

NC-28E

ПТФЭ
(Медицинский класс)

1/4-28UNF

Модель гайки No.

Материал

Мужская нить

M12 * 1-S

PPS (черный)
(Медицинский класс)

M12

M12 * 1-E

ПТФЭ
(Медицинский класс)

M12

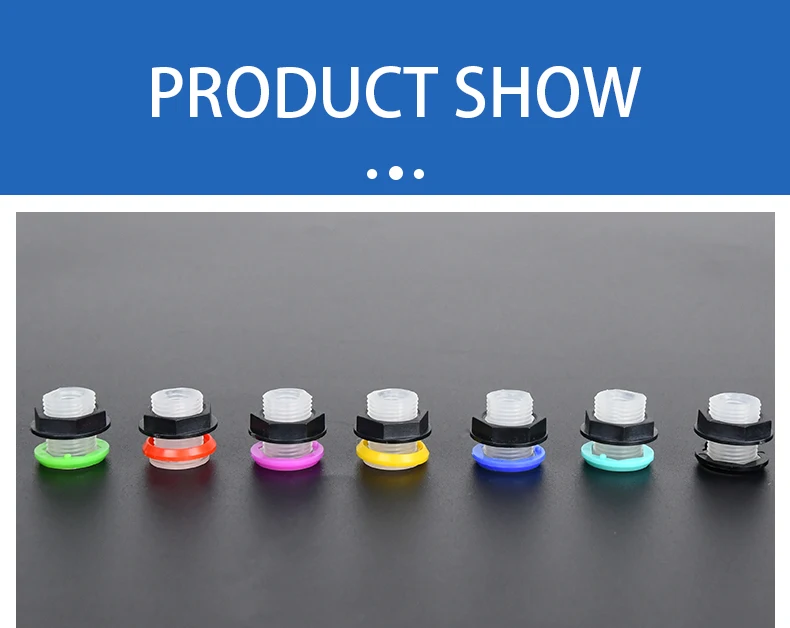

Рукав с защитой от вращения

Материал

Цвет

C12-P-red

ПП
(Медицинский класс)

Красный

C12-P-black

Черный

C12-P-lemon желтый

Лимонно-желтый

C12-P-grass зеленый

Трава зеленая

C12-P-light-синий

Светло-голубой цвет

C12-P-dark-синий

Темно-синие

C12-P-purple

Фиолетовый

Обратите внимание:

Полипропиленовая переборка продается с PPS (черная) гайкой

PTFE bulkhead union продается с PTFE гайкой.

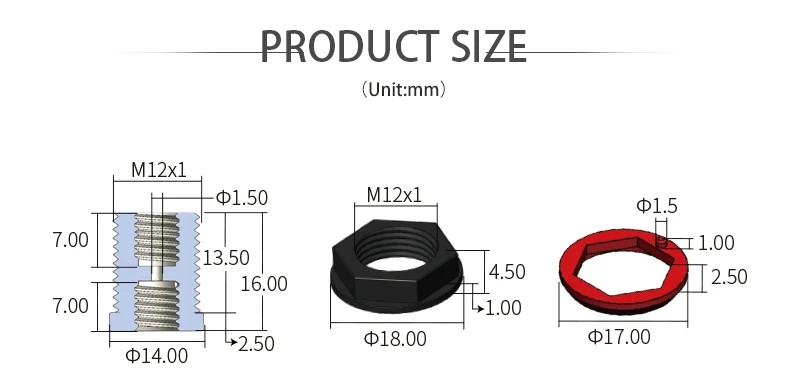

Размеры

Примечание по применению

1. Соединение переборки используется для фиксации флуидных труб через пластиковую, металлическую или деревянную доску, чтобы они не мешали течению на вашем устройстве или производственной линии.

2. Соединение переборки должно совпадать с женским соединителем той же нити.

3. Две части фитингов шаги установки:

(1)Гибкая трубка-панель-гибкая трубка

A. Просверлите отверстие (такой же или немного больше диаметра, чем Мужская резьба M12) на нужное место вашей панели

B. Вставьте наружную резьбу переборки в готовое отверстие, затем затяните SST или черную гайку ABS вперед до достижения доски.

C. Вставьте подготовленные 2 штукиАдаптеры типа «Папа-Барб»В приемные порты bulkhead union, подключение2 части подготовили гибкие трубки на двух колючих концах.

(2) Гибкая трубка-панель-жесткая трубка

A. Просверлите отверстие (Такой же или немного больший диаметр, чем Мужская резьба M12) На нужном месте вашей панели

B.Вставьте наружную резьбу переборки в готовое отверстие, затем затяните SST или черную гайку из АБС-пластика вперед, пока не достигнете доски.

C. INsertПодготовлено 1 шт.Мужской-barb адаптеры и 1 шт фланцевый или без бортов установки сборки в приемный порты соединение перегородки,Подключение 1Части подготовили гибкую трубку на одностороннем колючьем конце

(3) Жесткая трубка-панель-жесткая трубка

A. Просверлите отверстие (Такой же или немного больший диаметр, чем Мужская резьба M12) На необходимом месте вашего доски

B.Вставьте наружную резьбу переборки в готовое отверстие, затем затяните SST или черную гайку из АБС-пластика вперед, пока не достигнете доски.

C.INsertПодготовлено 2Детали фланцевый или фланцевый фитинг в приемные порты переборка Союза
