NVEM обновление EC300 Новый Ethernet mach 3 карта управления ЧПУ контроллер движения 460 кГц

NVEM обновление EC300 Новый Ethernet mach 3 карта управления ЧПУ контроллер движения 460 кГц

Введение:

EC300-это высокопроизводительная карта управления движением 3-6 осей, основанная на программном обеспечении MACH3. Zhongliantuo CNC Co., Ltd. продлилась четыре года на исследования и разработки
Разработки и отладки, и, наконец, модернизирован до этой версии, с стабильной производительностью, высокой точностью управления и сильной способностью анти-помех. Максимальный выходной Пульс EC300
300 кГц, ширина импульса регулируется, принимает дифференциальный метод подключения, чтобы иметь возможность подключить стандартный шаг и привод серводвигателя; EC300 подключается через стандартный интерфейс Ethernet
Подключите к компьютеру для реализации связи с программным обеспечением MACH3. По сравнению с методом связи кабеля интерфейса USB с максимальной длиной 10 метров, кабель связи Ethernet является наиболее
Высота может быть до 100 метров, что в большей степени способствует конфигурации и расстановке машины клиента, а способность анти-помех Интерфейса Ethernet сильнее; используется для связи с компьютером
Режим Ethernet может быть напрямую подключен к сетевому кабелю или через маршрутизатор.

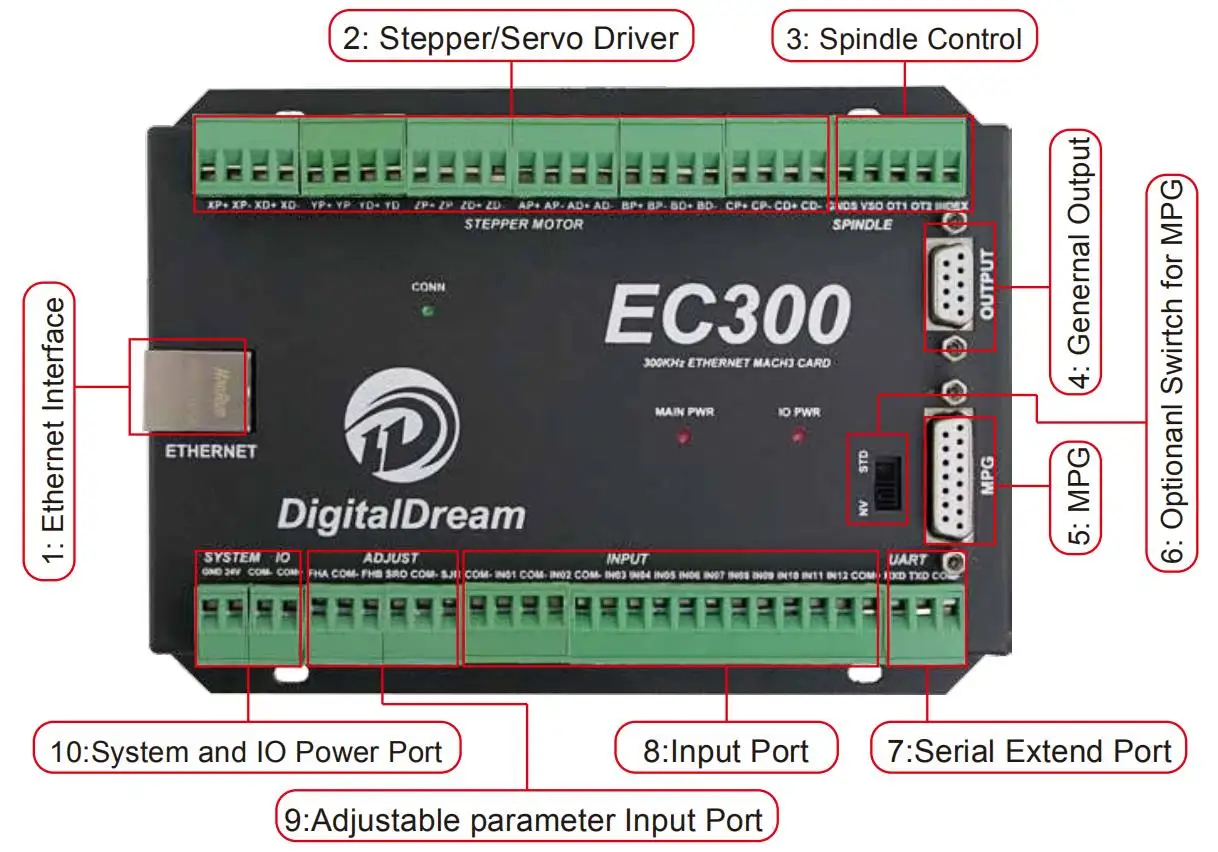

Параметры производительности:

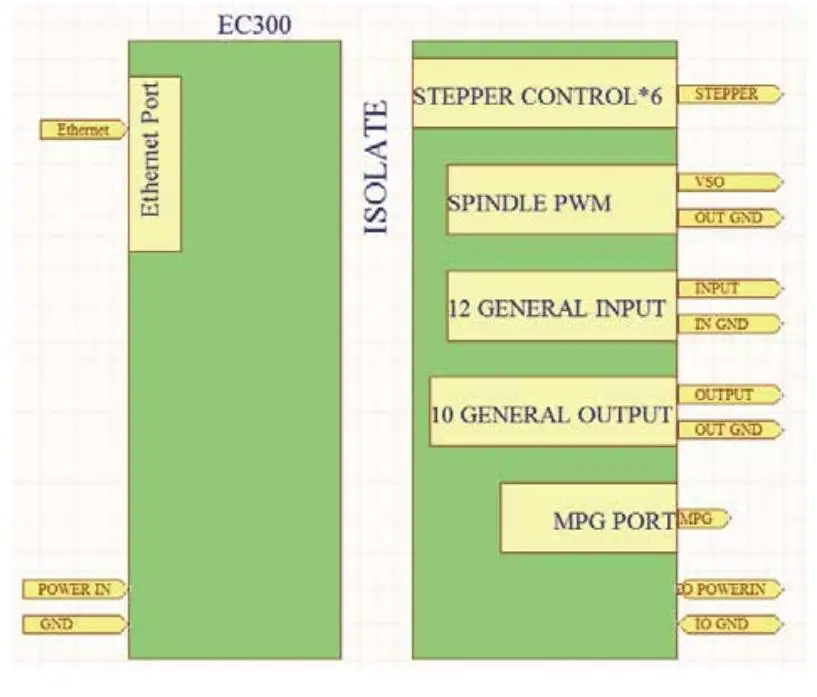

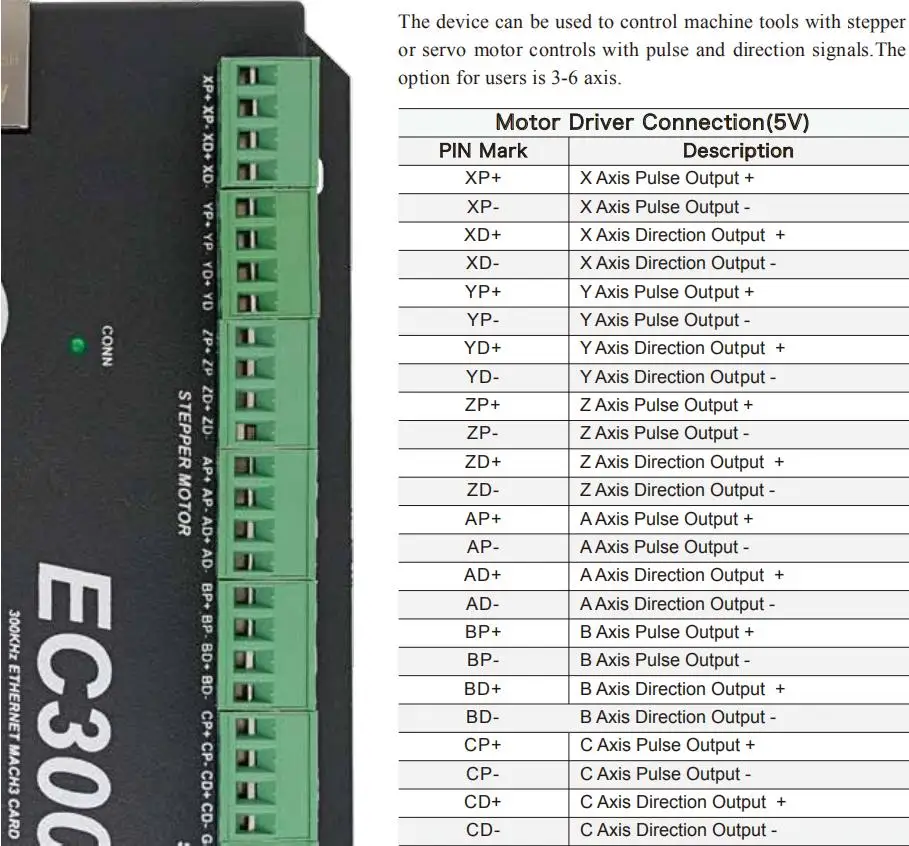

1) Поддержка 3-6 каналов шагового/серводвигателя управления (X/Y/Z/A/B/C), одноканальный до 300 кГц управления импульсный выход;
2) Подключение к компьютеру MACH3 программное обеспечение связи через Ethernet
3) Входная мощность главного устройства управления составляет 24 В постоянного тока, а требования к емкости тока-не менее 1 А;
4) вход питания порта IO составляет 24 В постоянного тока, а требования к емкости тока-не менее 1 А;

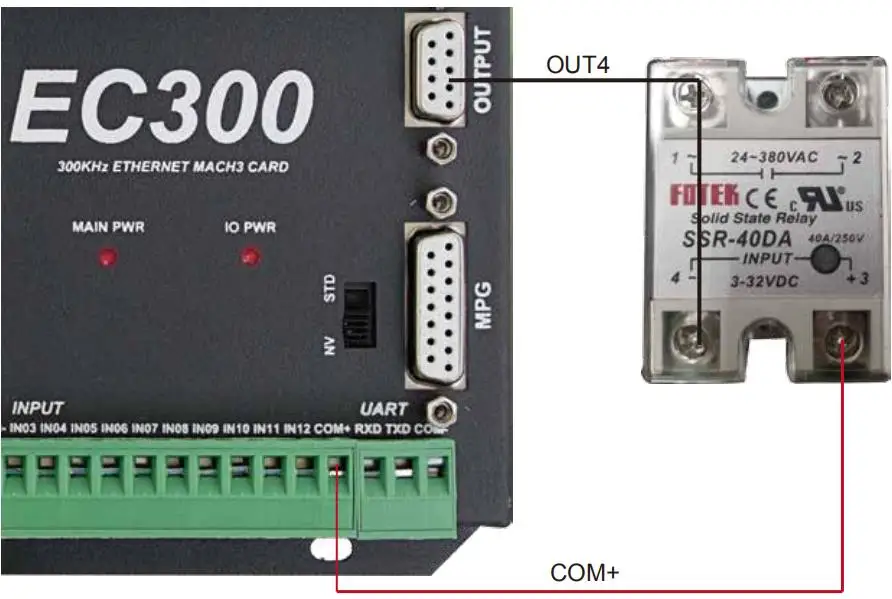

5) система контроллера обеспечивает напряжение 24 В постоянного тока и ток не менее 1 А для всех портов IO, и все порты IO не должны быть настроены внешне.
Источник питания, например, соединительные реле и тому подобное;

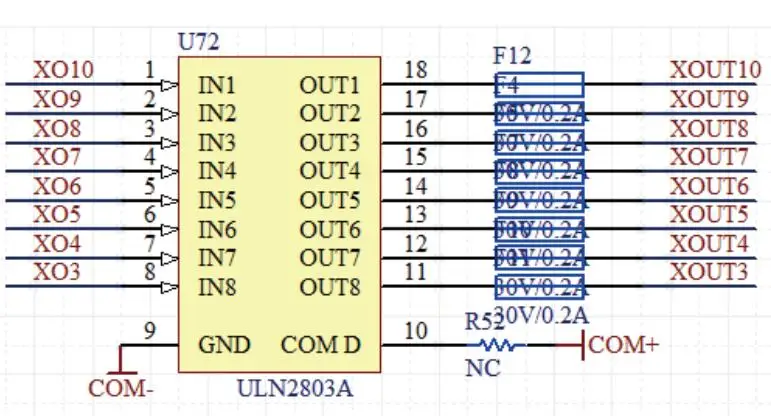

6) 12 оптически изолированных цифровых входных интерфейсов, 10 оптически изолированных цифровых входных интерфейсов;

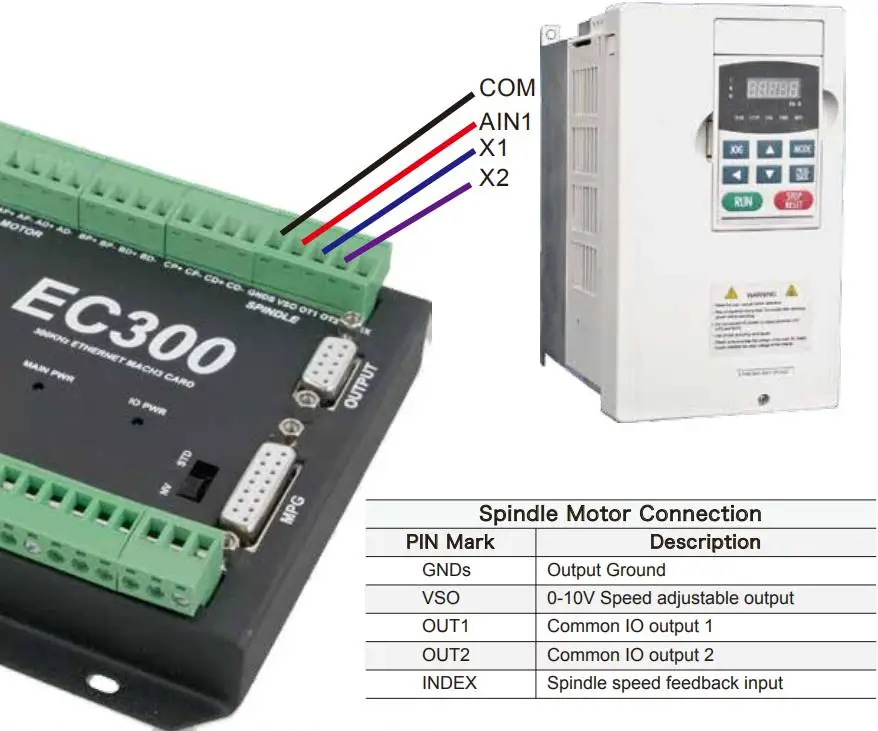

7) 1 0-10В контроль скорости вращения шпинделя аналоговый выходной интерфейс (может быть изменен на ШИМ-выход);
8) чип управления рычагом;

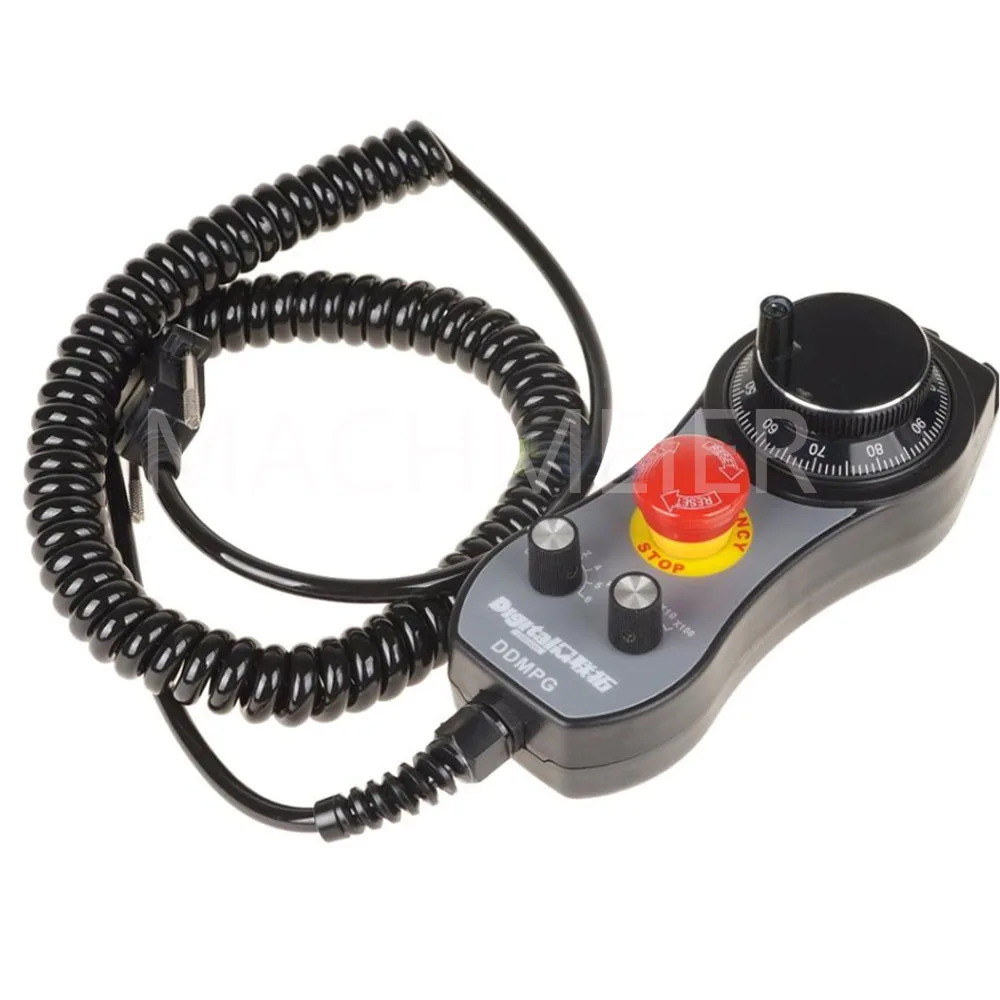

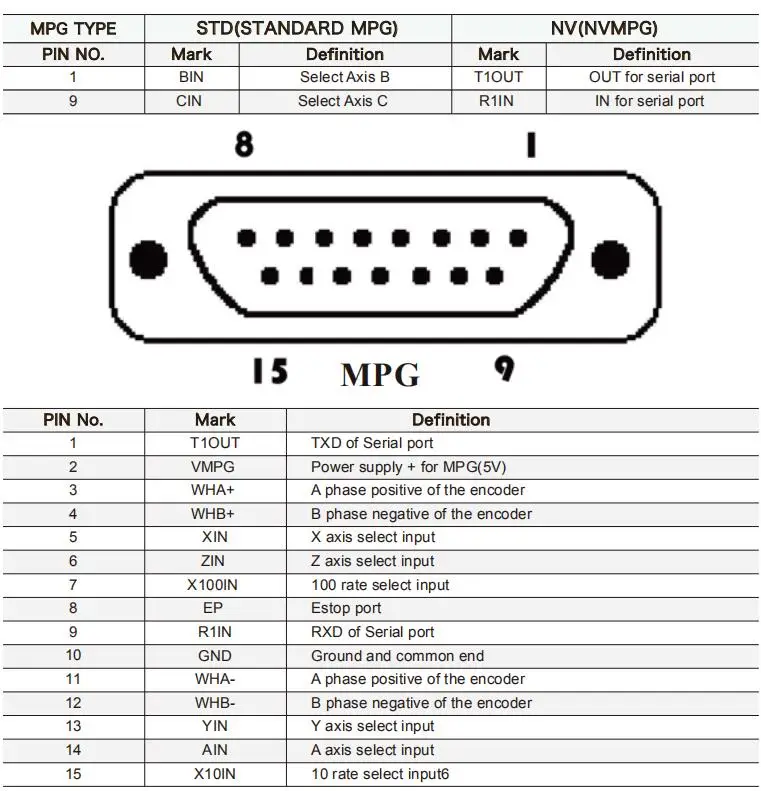

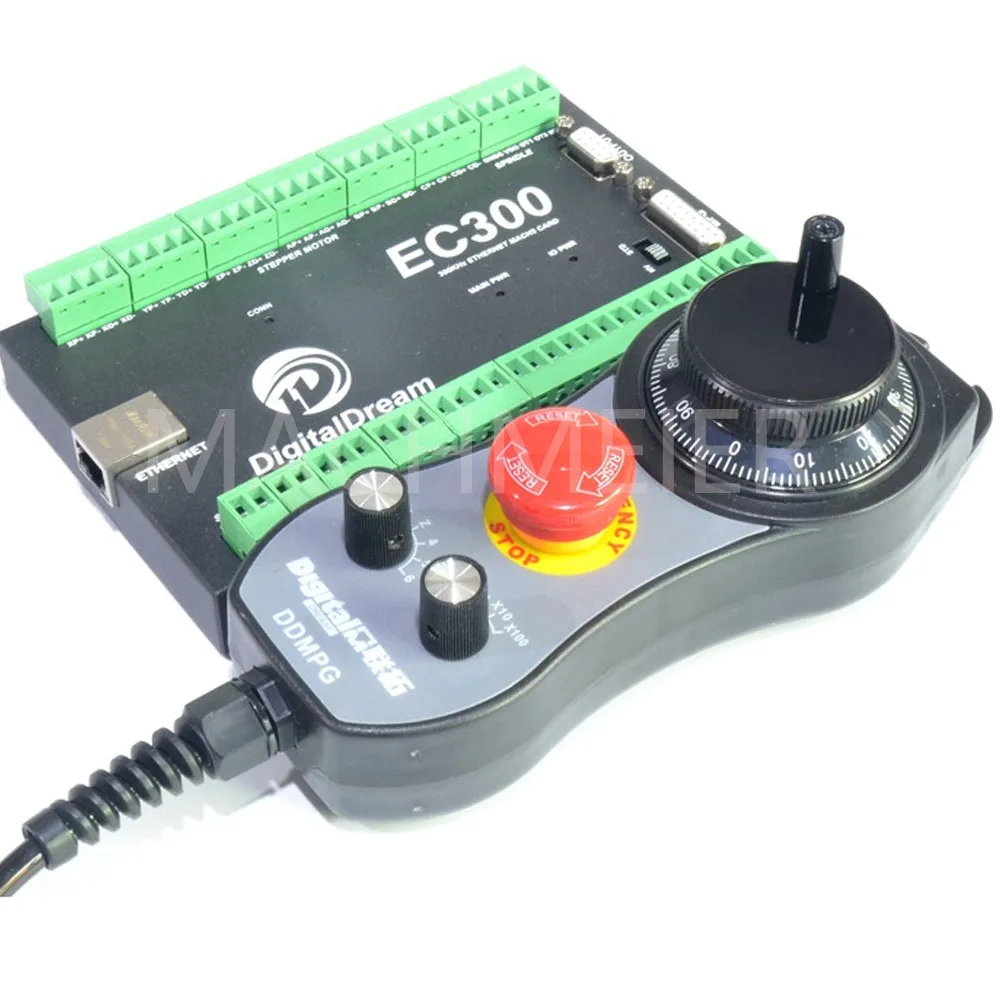

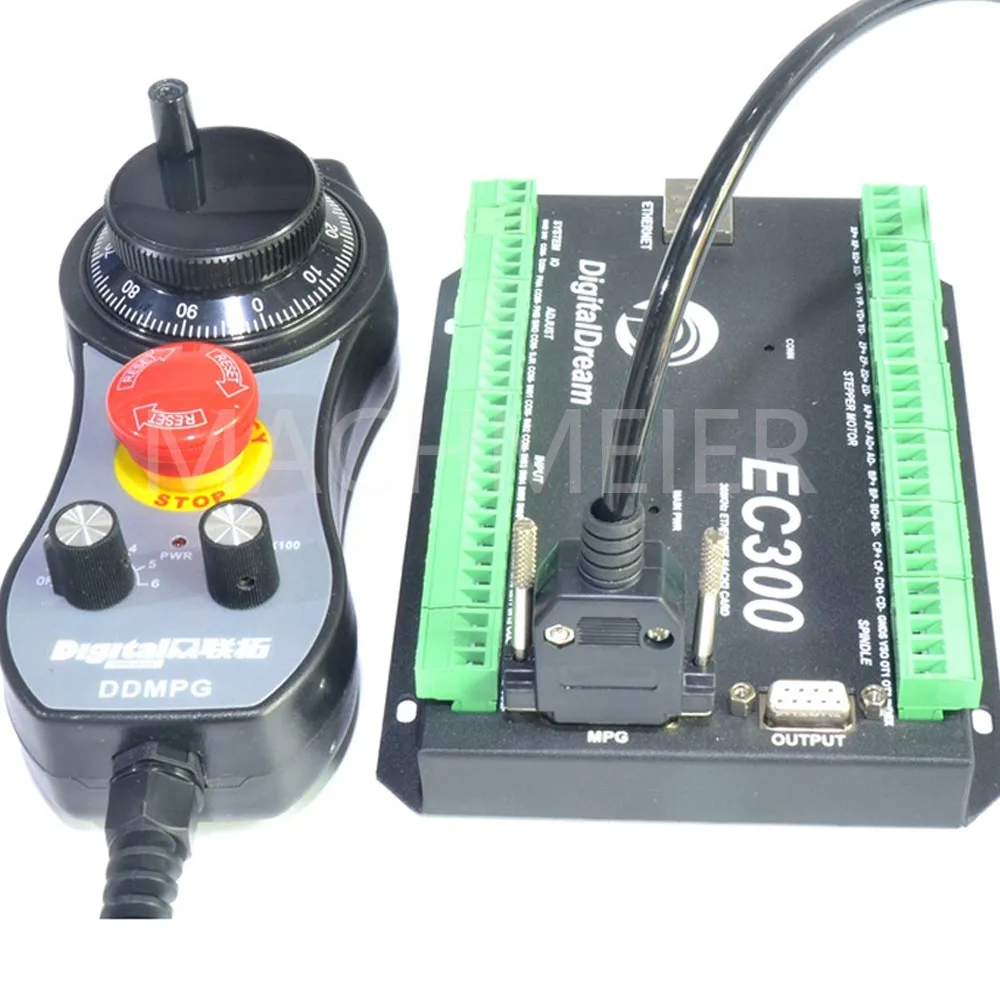

9) оснащен интерфейсом MPG, поддерживает цифровой дисплей MPG нашей компании, а также поддерживает стандартный универсальный MPG на рынке.
