1602 ЖК-экран 51 обучающая плата с поддержкой ЖК-дисплея модулем символа дисплея

1602 ЖК-экран 51 обучающая плата с поддержкой ЖК-дисплея модулем символа дисплея

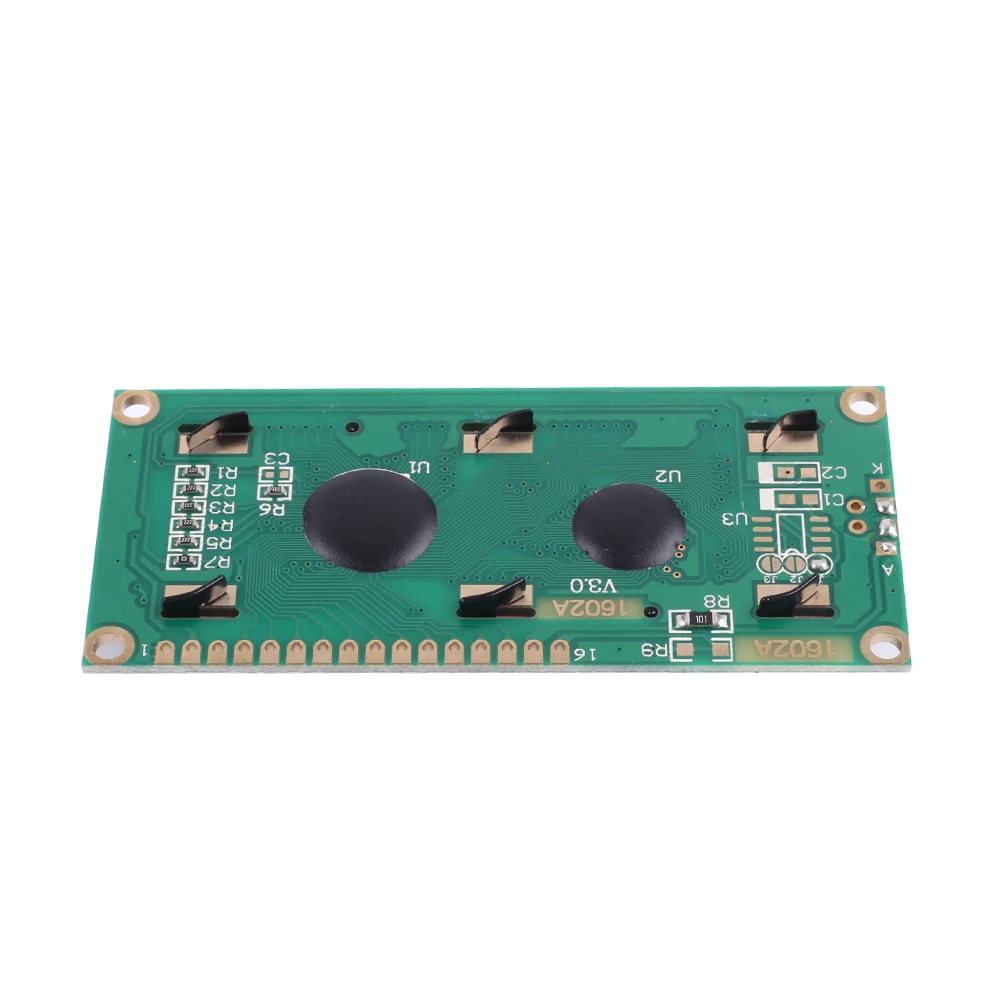

1. Описание:
Это ЖК-экран 1602. Он имеет IIC автобус с более полными функциями. Он используется для сетевого оборудования, таких как копиры, факсимильные аппараты, лазерные принтеры, промышленное испытательное оборудование, роутеры и сетевое оборудование.

2. Особенности:
1). Он использует стандартный 16-контактный диагностический интерфейс.
2). Он использует ЖК-дисплей и использует низкое напряжение микро-энергопотребление.
3). Внешний вид небольшой и изысканный, легко носить с собой.
4). Он имеет задний светильник и высокий световой эффект, что делает ЖК-дисплей более четким.

3. Параметры:
1). Название продукта: 1602 ЖК-экран
2). Штифт изделия: 16 футов
3). Размер экрана: 69,5*21,8*17,8
4). Экран продукта: LCD
5). Рабочая температура:-25 ℃ ~ 85 ℃
6) Рабочая влажность: 5% ~ 95% относительной влажности

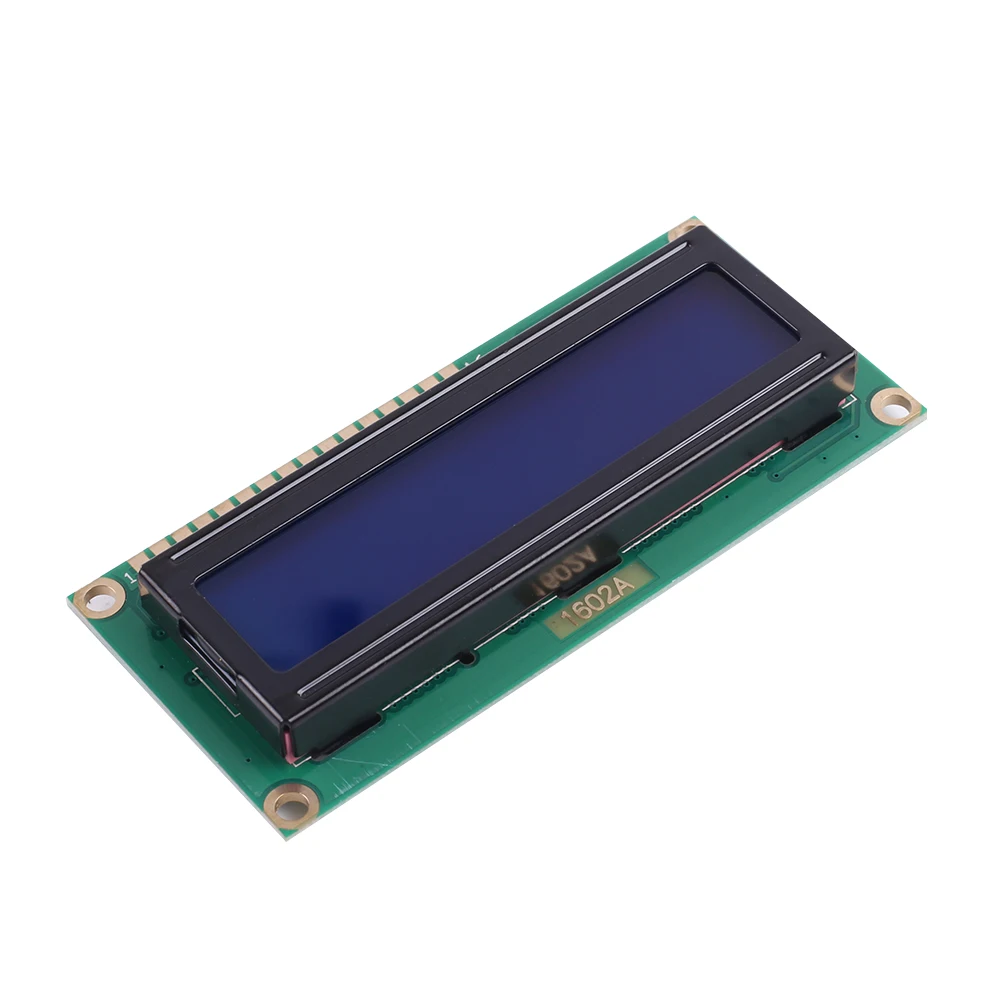

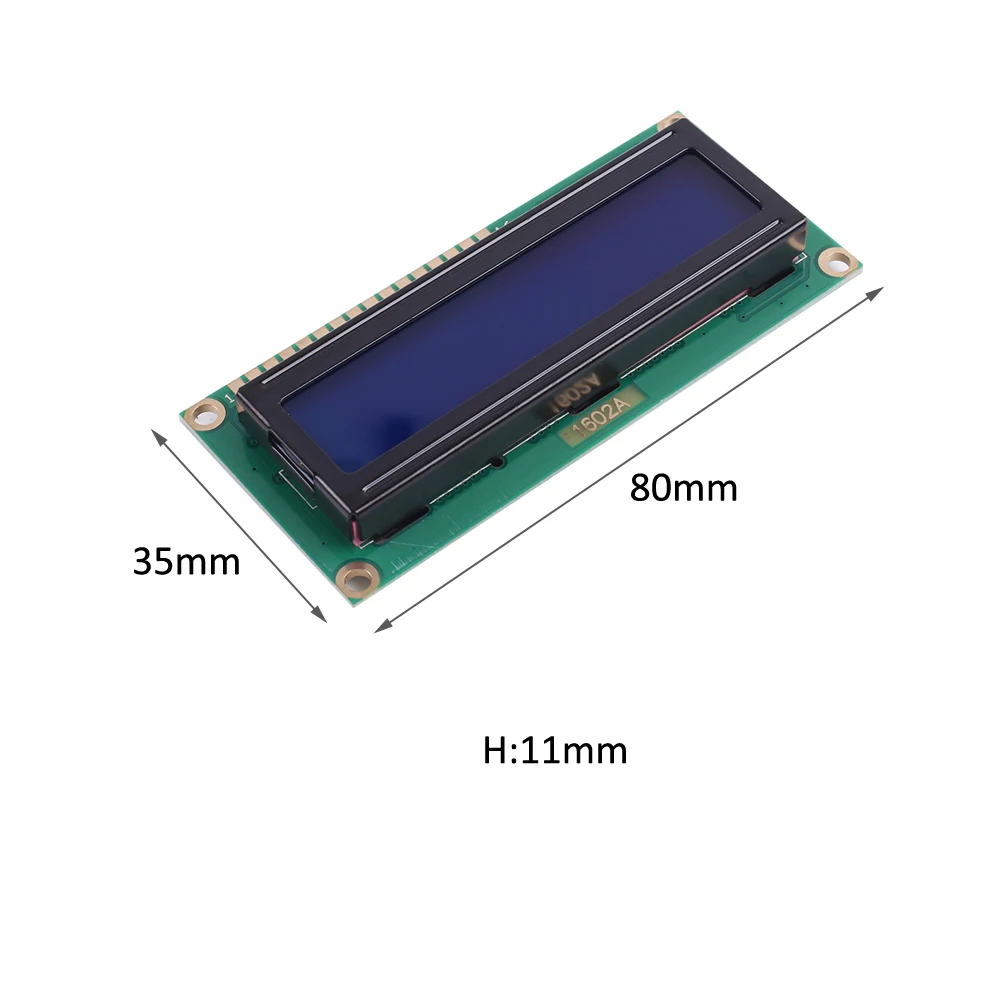

7). Размер: 80*35*11 мм

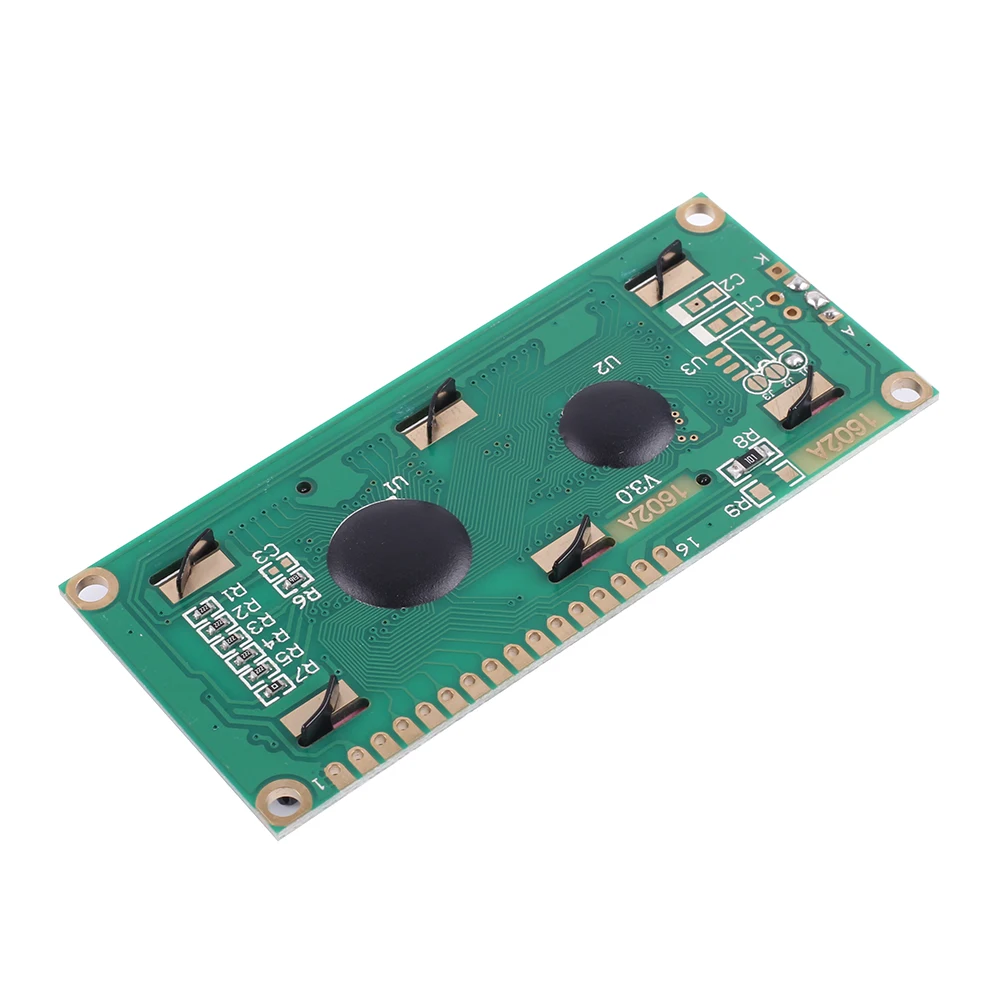

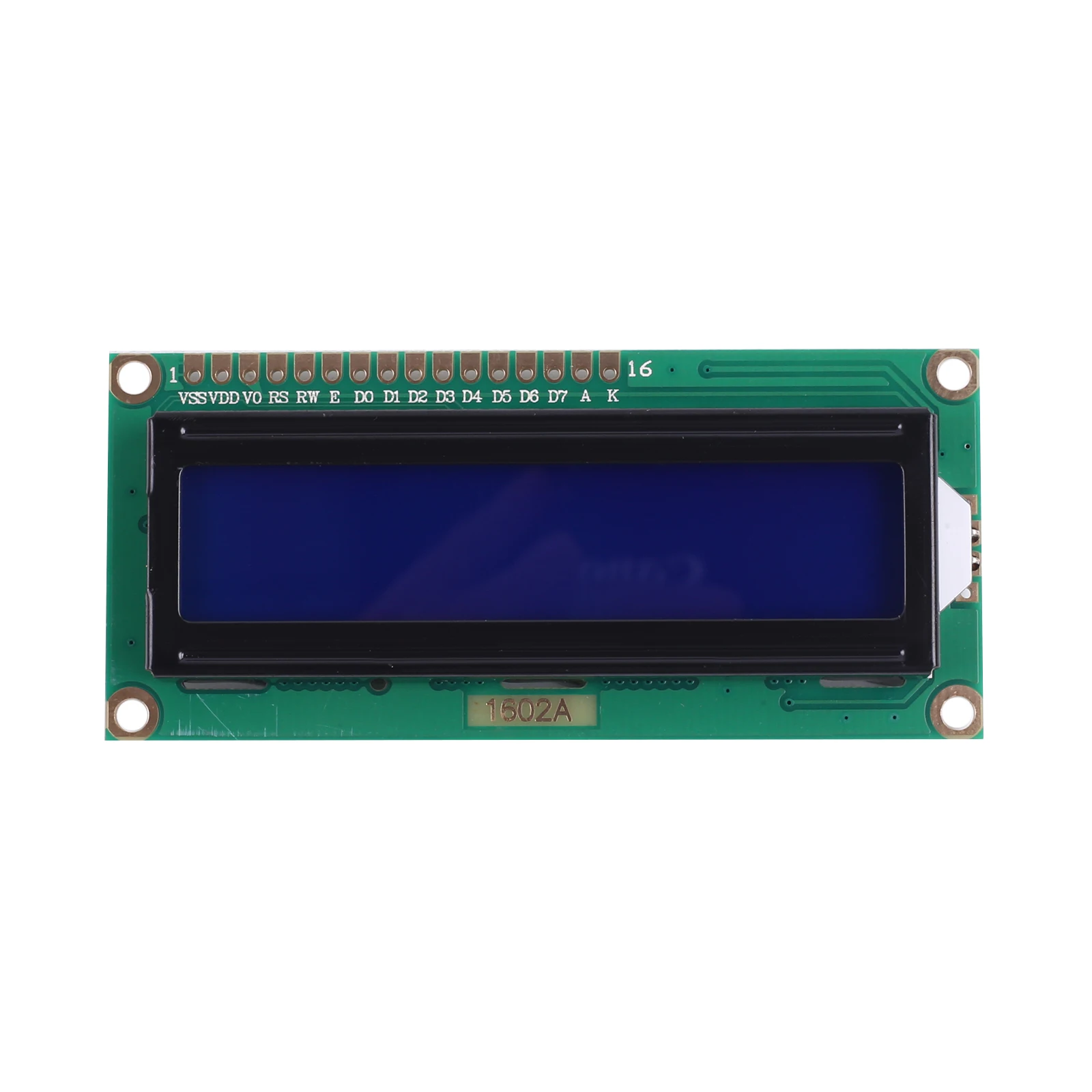

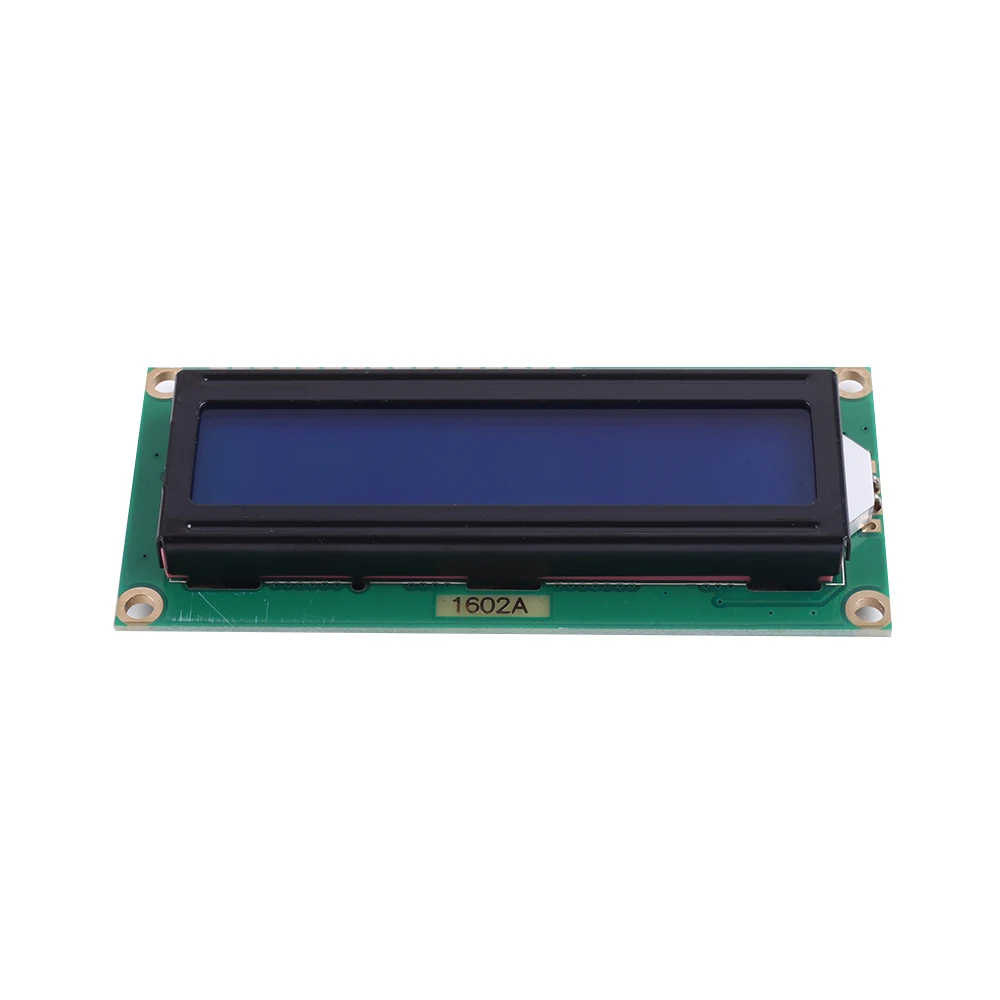

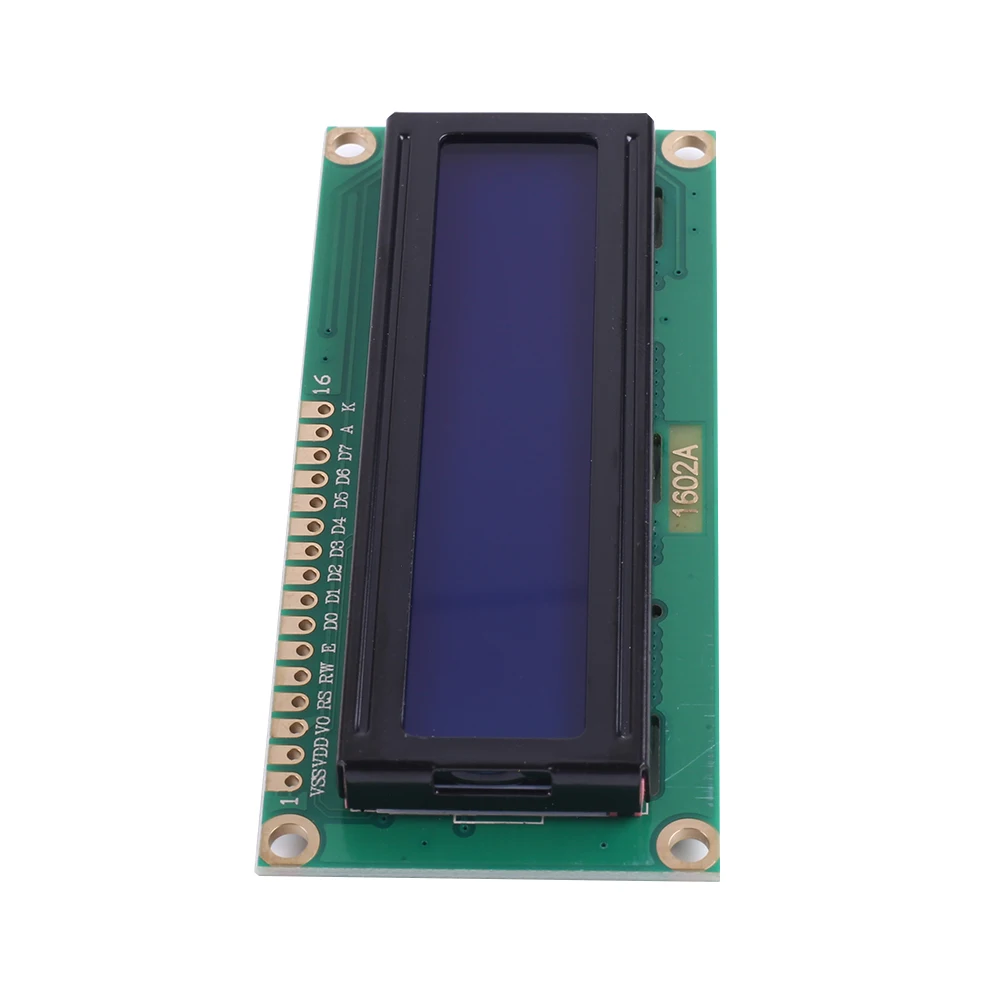

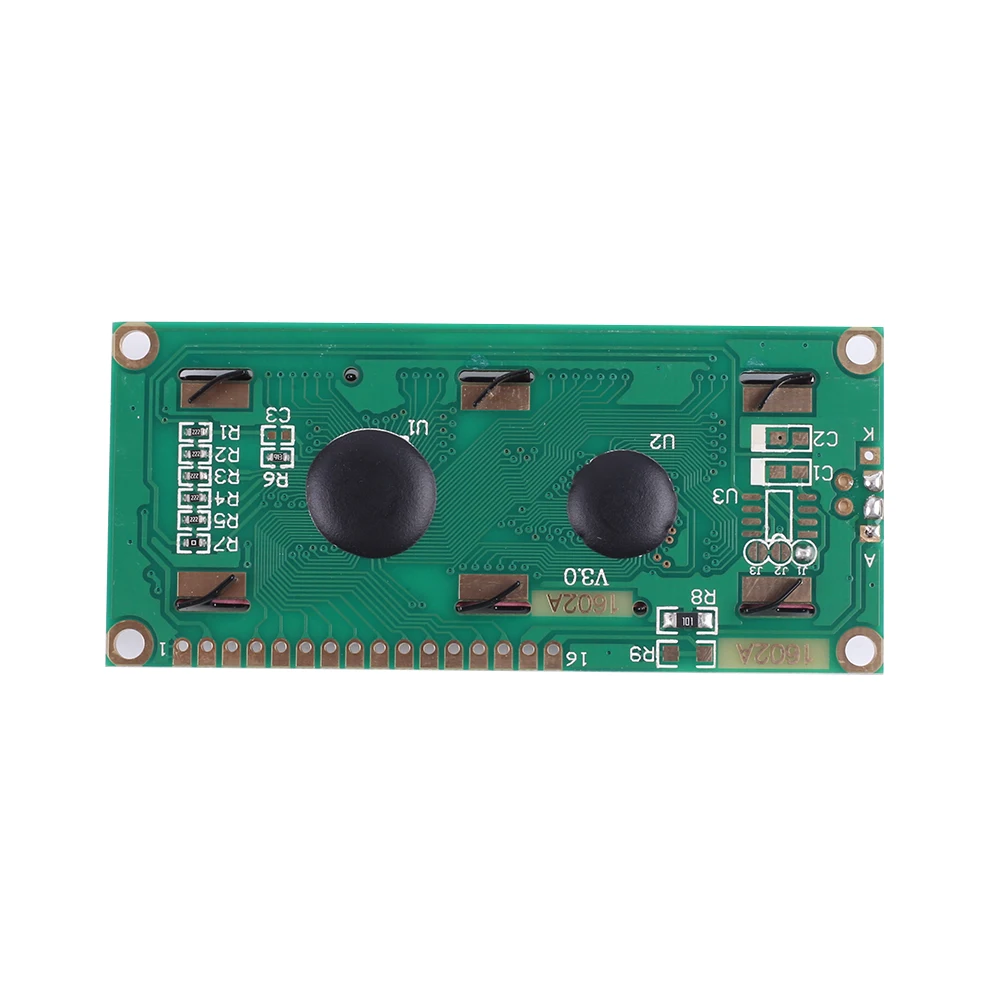

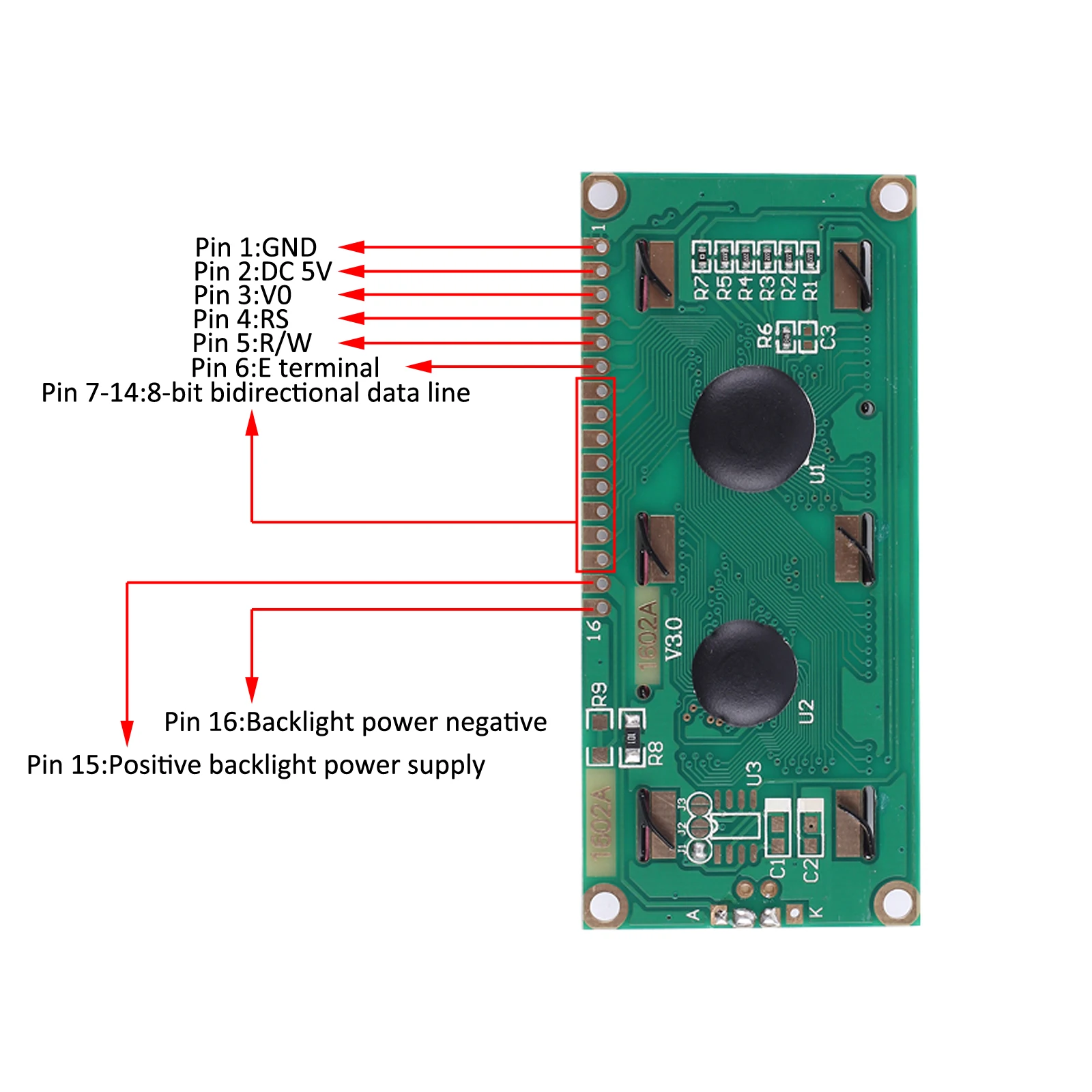

4. Описание штифта:
1). Штырь 1:VSS-это наземная мощность
2).Pin 2:VDD подключает 5 в положительную мощность
3).Pin 3:V0-это терминал регулировки контрастности жидкокристаллического дисплея. Контраст является самым слабым, когда положительная мощность подключена, и контраст является самым высоким, когда мощность заземлена. Когда контраст слишком высок, он будет производить «ghosting». При использовании вы можете настроить контрастность через потенциометр 10K.
4).Pin 4:RS-это выбор регистра, регистр данных выбирается, когда уровень высокий, и регистр инструкций выбирается, когда уровень низкий.
5).Pin 5:R/W-это сигнальная линия чтения и записи, чтение на высоком уровне и запись на низком уровне. Когда RS и RW оба низкого уровня, команда или адрес дисплея могут быть написаны. Когда RS низкий уровень, RW может считывать сигнал занят, и когда RS высокий уровень, RW может записывать данные.
6). Штифт 6: E терминал является включенным терминалом. Когда E терминал меняется от высокого уровня до низкого уровня, ЖК-модуль выполняет команду.
7). Шпильки 7 до 14:D0 для D7 являются 8-разрядный двунаправленный жилам провода.
8).Pin 15: источник питания с положительной подсветкой
9).Pin 16: отрицательный Полюс источника питания с подсветкой

5. Посылка:
1).1 шт 1602 ЖК-экран
