Многоцелевой комплект дипольной антенны. Отлично подходит для тех, кто начинает работать с SDR.

Включает:

1х дипольная антенна с кабелем 60 см RG174 и штекером SMA. Это дипольное основание, к которому подключаются телескопические антенны. Короткий путь RG174 отделен от основных элементов ферритовым дросселем. Это помогает предотвратить помехи питающей линии с узором дипольного излучения. Внутри имеется резистор 100 кОм, который поможет избавиться от любого статического напряжения. На диполе есть 1/4 дюймовый Женский винт в нижней части, что позволяет использовать стандартные продукты крепления камеры для крепления.

1x3 метра RG174 коаксиальный кабель расширения. Этот коаксиальный кабель расширения позволяет установить антенны в месте, которое получает лучший прием. Е. Г. Снаружи на окне или выше.

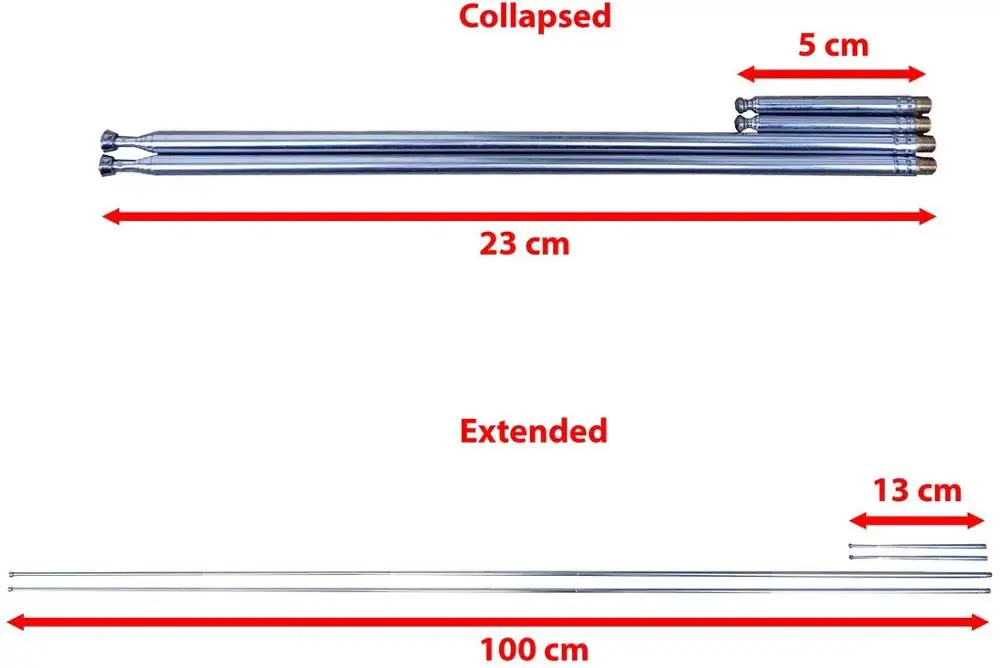

2x23 см до 1 м телескопические антенны. Телескопические дипалки отсоединяются от дипольного основания через резьбу M5, что обеспечивает большую портативность и возможность их замены. Эти длинные телескопические антенны покрывают УКВ до УВЧ.

2x5 см до 13 см телескопическая антенны. Эти незначительные антенны крышка UHF до 1090 МГц ADS-B, и даже по-прежнему работают достойно до L-band 1,5 ГГц частоты.

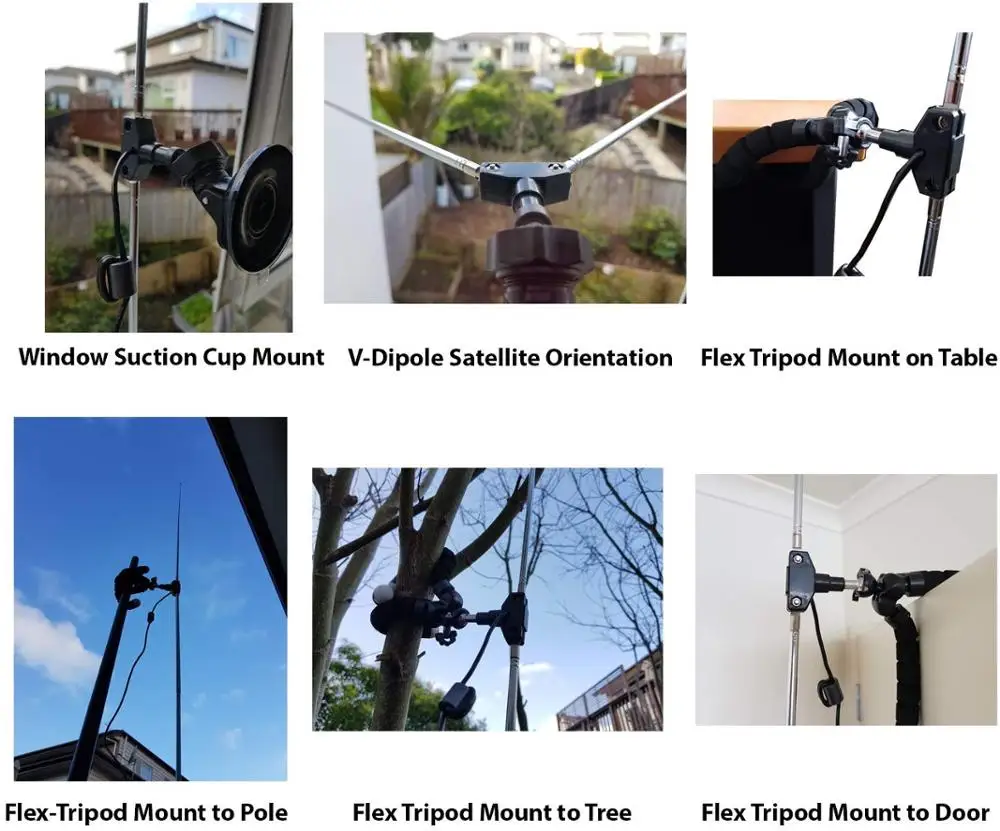

1x гибкий штатив с 1/4 "штекерным винтом. Этот элемент позволяет устанавливать дишест на различных местах. Е. Г. Полюс, ветка дерева, стол, дверь, подоконник. Ножки штатива гнущиеся и прорезиненные, поэтому можно надежно обернуть вокруг многих объектов.

1 крепление на присоске с 1/4 "винтовым штекером. С помощью этого крепления вы можете установить дишест на внешнюю часть окна, на стену, крышу автомобиля/окно или на любую другую гладкую поверхность. Сначала очистите поверхность окном или изопропил алохолом.

Полное руководство по использованию: rtl-sdr.com/DIPOLE

Примечание: предназначен только для временного использования вне помещения, а не для постоянного наружного монтажа.
