DSP CNC ручная система управления движением 0501 может заменить A11E 3 оси для

DSP CNC ручная система управления движением 0501 может заменить A11E 3 оси для

Упаковочный лист

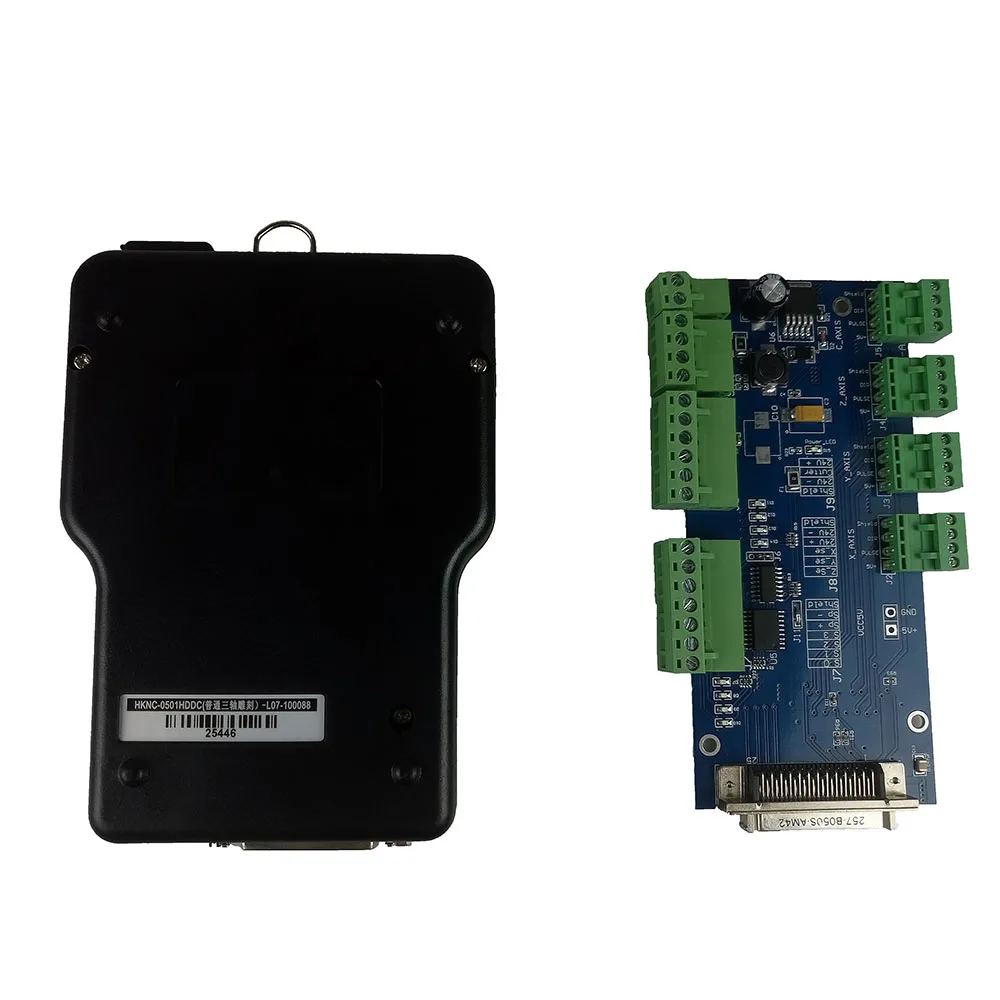

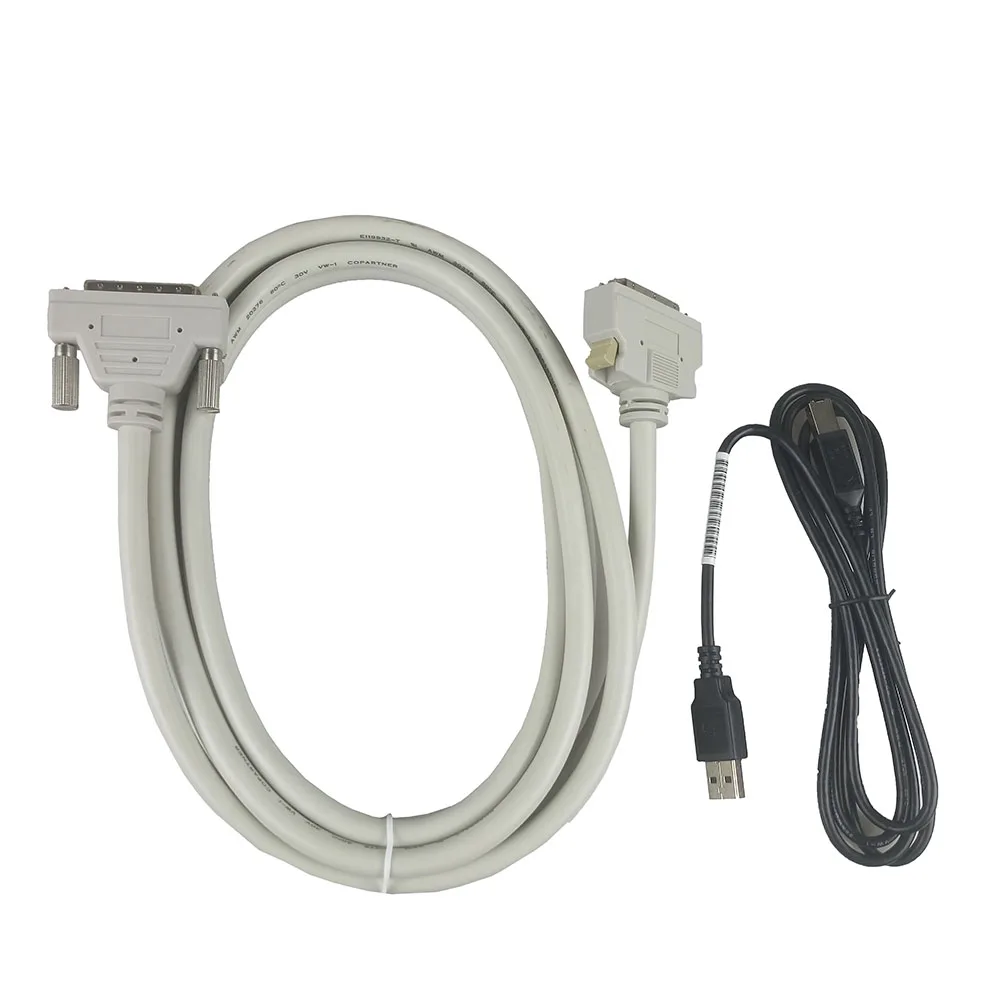

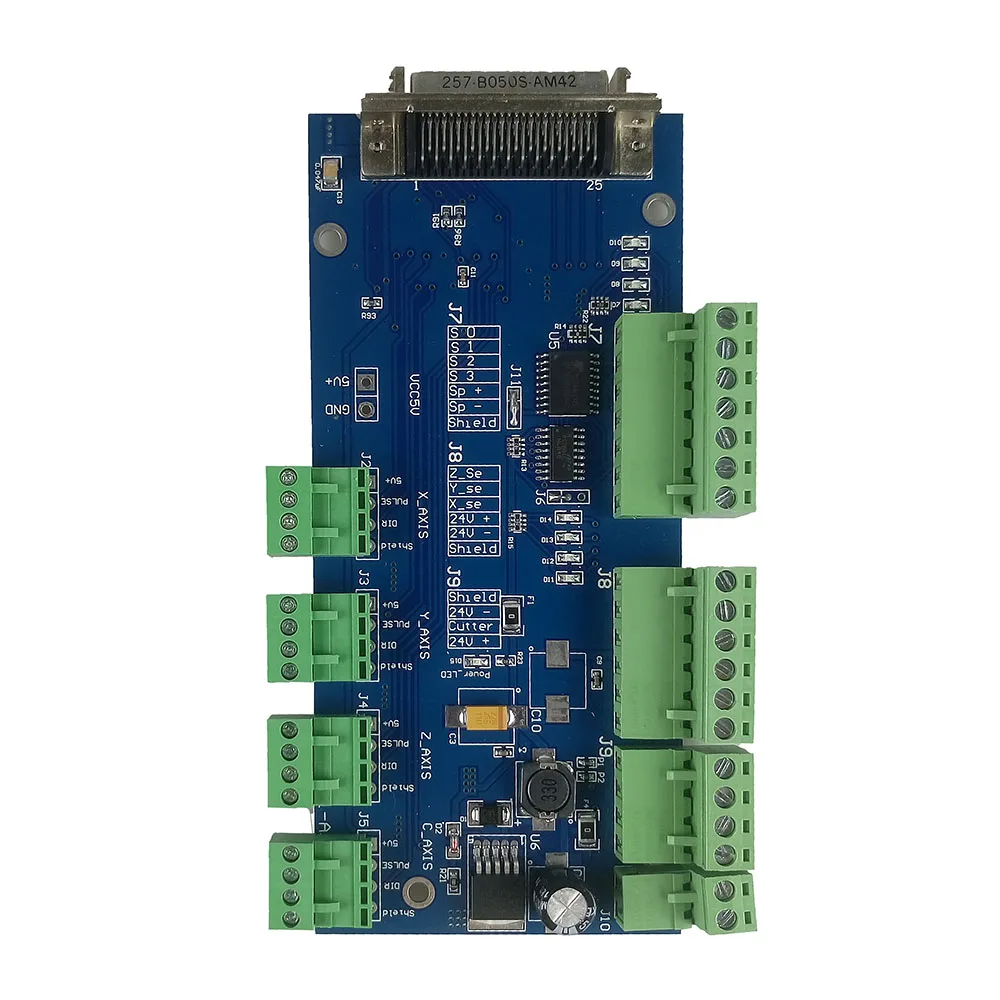

1 шт. одной ручкой + 1 шт. монтажная плата + 1 шт. USB2.0 разъем + 1 шт. 50-pin кабель для передачи данных

Характеристика

1. Полностью не зависит от платформы ПК;

2. Непосредственно считывает файлы с u-диска;

3. Легко обрабатывать код G или файл PLT с супер размером;

4. Сильная система и функция обработки файлов;

5. Простая в обновлении системная программа;

6. Он поддерживает высокий микрошаг, который делает точный и быстрый процесс возможным;

7. Поддержка обработки части файла;

8. Надежная защита данных и функция восстановления;

9. Дружественный операционный интерфейс

Размеры

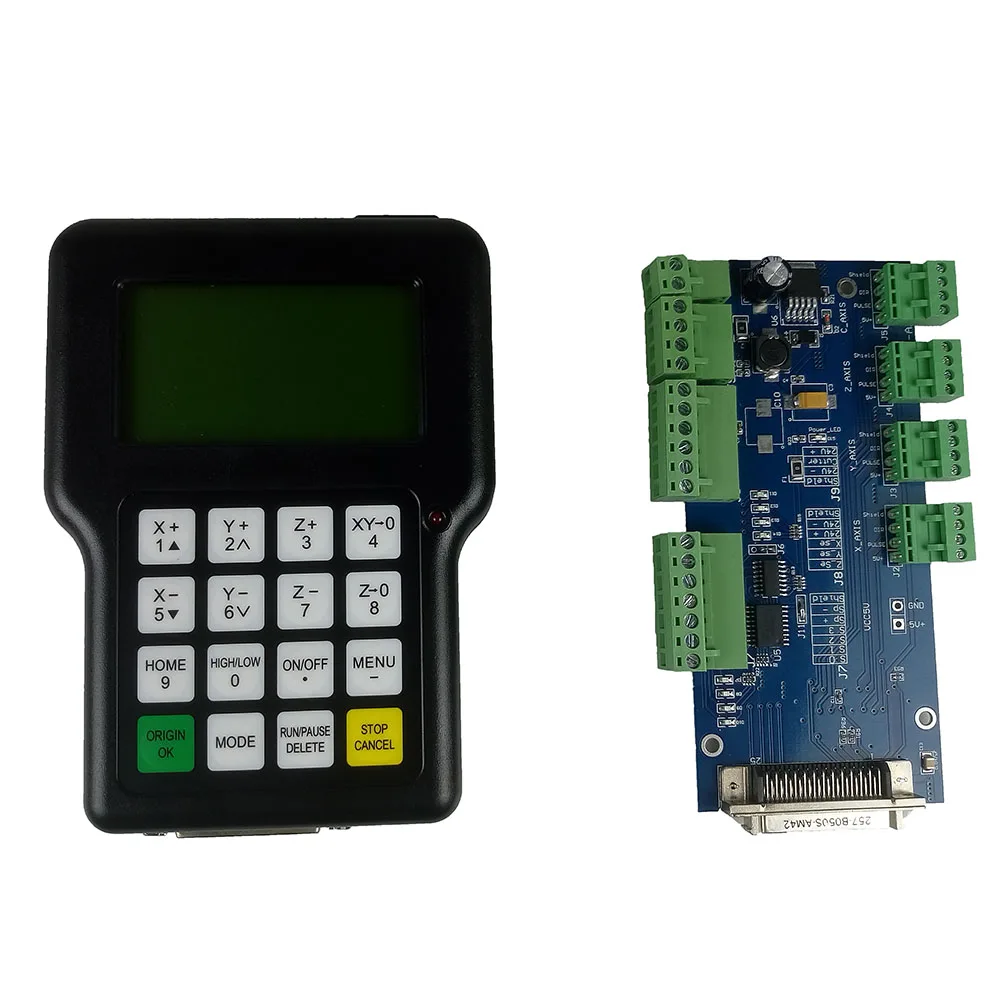

Выставка товаров

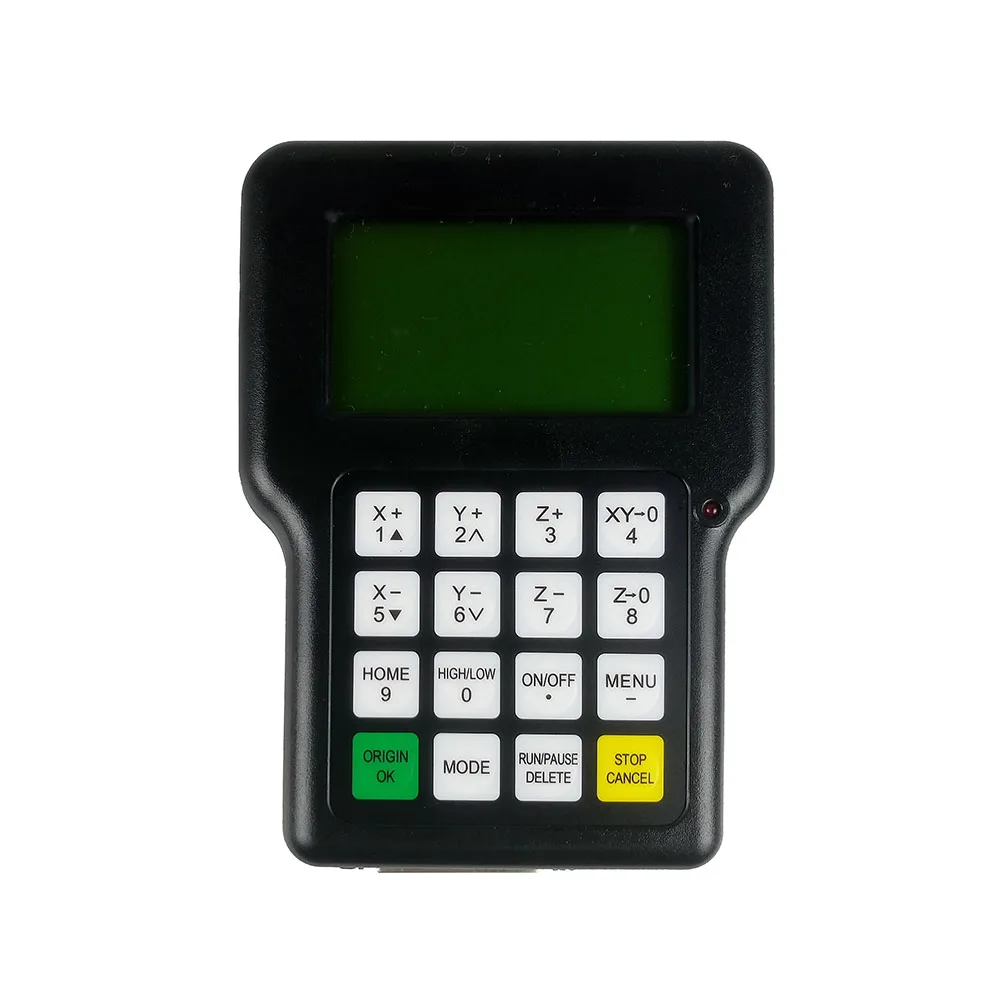

Ручка параметров

Установка верхнего компьютера

Верхний компьютер относится к Программным средствам, включенным в компакт-диск, прилагаемый с помощью станка, включая драйвер USB, файл zhbusbhandhost.exe, руководство по эксплуатации, файл этикеток, файл меню, программу аварийного восстановления и обычную программу
Требования к конфигурации оборудования установки: материнская плата: PIII 450 или выше, операционная система: Win2000, XP шаги по установке следующие:

1. Вставьте компакт-диск в компакт-диск компьютера и скопируйте все файлы на компакт-диске в указанную папку на компьютере, например: недавно созданная Папка с usb-ручками на диске C;

2. Подключите ручку к компьютеру с помощью usb-кабеля;

3. В правом нижнем углу экрана компьютера предлагается найти новое оборудование, нажмите на приглашение;

4. Когда появится запрос на драйвер установки, Выберите второй вариант для установки из списка или в указанном месте;

5. Найдите папку в Шаге 1 в разделе «обзор» (например, usb-папку диска C);

6. Когда начинается установка драйвера и подсказка не подписана Microsoft digital, выберите продолжить. Когда подсказка закончена, нажмите ok, чтобы загрузить файл с верхнего компьютера на ручку

Действия по загрузке файлов

Существует два способа загрузки файлов в системе управления RZNC 0501. Один из способов-загрузить целевые файлы во внутренние файлы в системе управления через верхний компьютер (такие файлы называются внутренними). Другой способ-вставить флэш-диск usb непосредственно в систему управления, и файлы на флэш-диске usb могут быть прочитаны и выполнены непосредственно (Такие файлы называются USB флэш-файлы для коротких).

1) Загрузка внутренних файлов

1. Подключите ручку к компьютеру через usb-кабель;

2. Нажмите на значок файла zhbusbhandhost.exe;

3. Разверните верхний компьютер, нажмите файл, найдите файл для загрузки, и файл появится на экране;

4. Нажмите «Операция» для загрузки, выберите «загрузить файл» и нажмите «ОК», чтобы загрузить файл;

5. После того, как файл загружен и проверен, подскажите, что файл загружен успешно, нажмите OK, чтобы подтвердить; Отключите usb-кабель и загрузите файл во внутренний файл контрольной карты
II) Загрузка файлов usb флэш-диска

1. Сгенерируйте целевой файл с помощью программного обеспечения для графического моделирования и перенесите файл на u-диск;

2. Вставьте флэш-диск USB в интерфейс в правом верхнем углу контрольной карты и убедитесь, что он прочно вставлен;

Эксплуатация станка

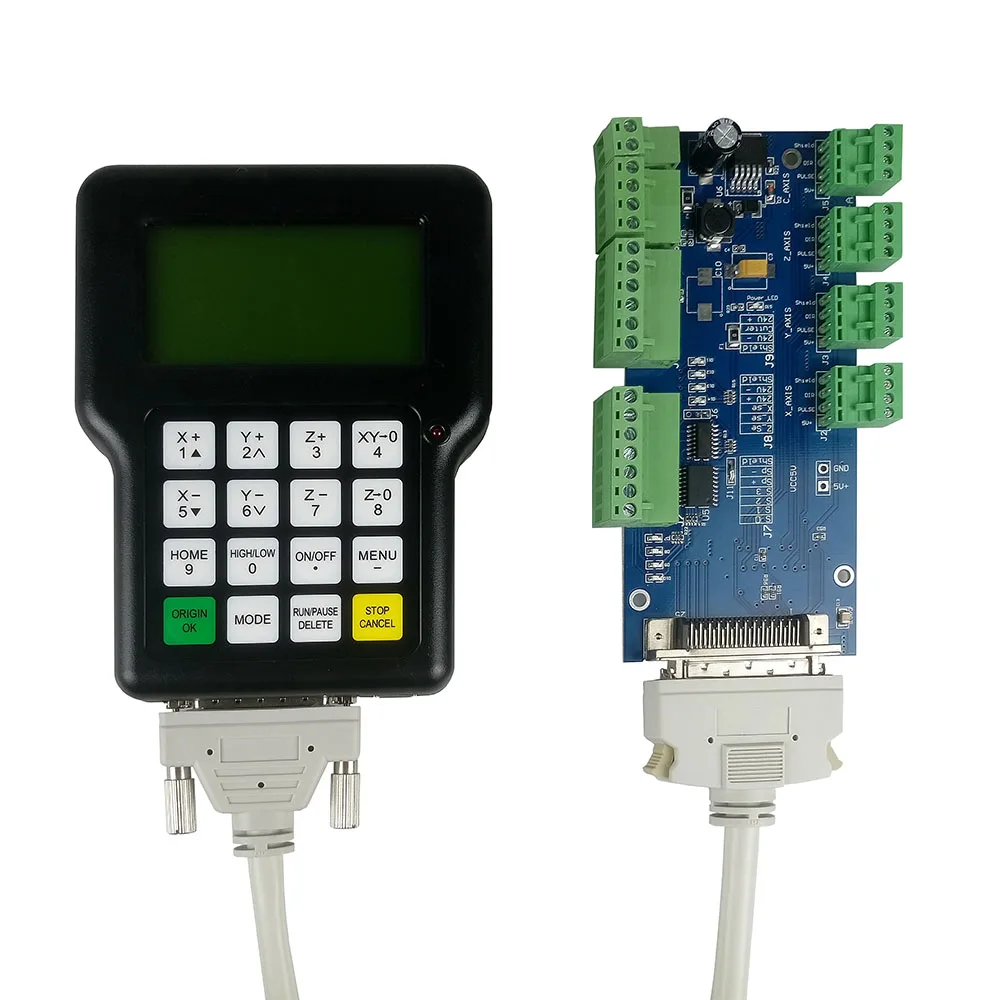

1. Подключите ручку к машине с помощью переменного тока, 50-контактное соединение, и электризуются;

2. ЖК-дисплей возвращается в исходное место? Нажмите ok, чтобы вернуться к исходному источнику станка, нажмите delete, чтобы вернуться к исходному источнику станка, нажмите отмена, чтобы вернуться только к основанию оси z;

3. Перемещайте оси X,Y и Z в указанное положение, а затем нажмите клавиши XY 0 и Z 0, чтобы очистить ноль, чтобы определить рабочее происхождение;
Нажмите клавишу run, чтобы выбрать файл, переместите курсор, чтобы выбрать тип файла, и нажмите ok, чтобы ввести список файлов на u-диске или список внутренних файлов. Для файлов в списке файлов на u-диске X + и X-переместите курсор в целевой файл, а затем нажмите OK, чтобы начать обработку; Для внутренних файлов

1. Для файла в списке, нажмите соответствующую клавишу номера, прежде чем файл, чтобы выбрать файл, который будет обработан, и нажмите клавишу меню, чтобы повернуть страницу, чтобы найти файл;

2. Выберите обрабатывающие документы, конфигурацию параметров обработки, в соответствии с X + и X-переместите курсор, чтобы выбрать различные параметры, определив кнопку, чтобы ввести изменение значений настройки, ошибка ввода нажмите клавишу delete, чтобы удалить неправильный вход, После завершения ввода в соответствии с определением нового числового ключа для подтверждения, нажмите отмена, чтобы вернуться к исходным числовым пользователям, должны быть объединены с фактическим положением станка и механической обработки необходимо изменить параметры конфигурации, в противном случае это вызовет ошибку обработки

3. Нажмите кнопку Отмена, чтобы выйти из системы модификации параметров обработки и начать проверку кода обработки после завершения установки параметров обработки. Нажмите Ok, чтобы начать обработку после завершения проверки

4. Во время обработки нажмите Y + Y- key, чтобы изменить скорость мультипликатора, и нажмите Z + Z- key, чтобы изменить скорость вращения шпинделя;

5. Во время обработки нажмите кнопку паузы, чтобы отрегулировать положение трех осей, а затем нажмите кнопку паузы, чтобы подсказать исходное положение. Нажмите паузу, чтобы подтвердить новое положение и начать обработку, и нажмите OK, чтобы продолжить обработку, не изменяя положение;

6. В процессе обработки нажмите кнопку «стоп», чтобы остановить обработку и попросить сохранить точку останова. Если вам нужно переработать текущее положение, нажмите 1 или 2, 3, 4, 5 или 6 и нажмите кнопку «OK», чтобы сохранить текущее состояние обработки. Нажмите ok для возврата к рабочему источнику и нажмите Stop для возврата к рабочему источнику;

7. Обработка точки останова, если вам нужно продолжить сохранение исходного файла для обработки, нажмите клавишу запуска + соответствующие клавиши чисел, настройки параметров обработки, работает с более чем 5 или 6 в соответствии с отменой, в строке номера файла останова, в соответствии с определением ключа, пусковым тестовым кодом, После тестирования можно вернуться в положение остановки обработки;

8. Обработка отключения питания в процессе обработки, если мощность потеряна, система управления автоматически сохранит незавершенные данные и нажмите «ок», чтобы вернуться в исходное место после вызова. Экран подскажет, потеряна ли мощность или нет

9. После начала обработки система будет отображать статус обработки в режиме реального времени, такой как мультипликатор скорости, оставшееся время обработки, скорость обработки в реальном времени и порядковый номер исполнения файла

Использование комбинации клавиш

Использование комбинации клавиш: сначала удерживайте первый ключ, затем нажмите второй ключ, когда появится соответствующее содержимое, одновременно отпустите две клавиши, конкретные функции описаны следующим образом:

1. Меню + клавиша Номера для переключения рабочей системы координат;

2. Меню + ключ открытия оси, выравнивание ножа;

3. Запуск + числовая клавиша, обработка точки останова;

4. Управление + высокоскоростной ключ, продвинутая обработка;

5. Подтверждение + кнопка остановки, информация о помощи
