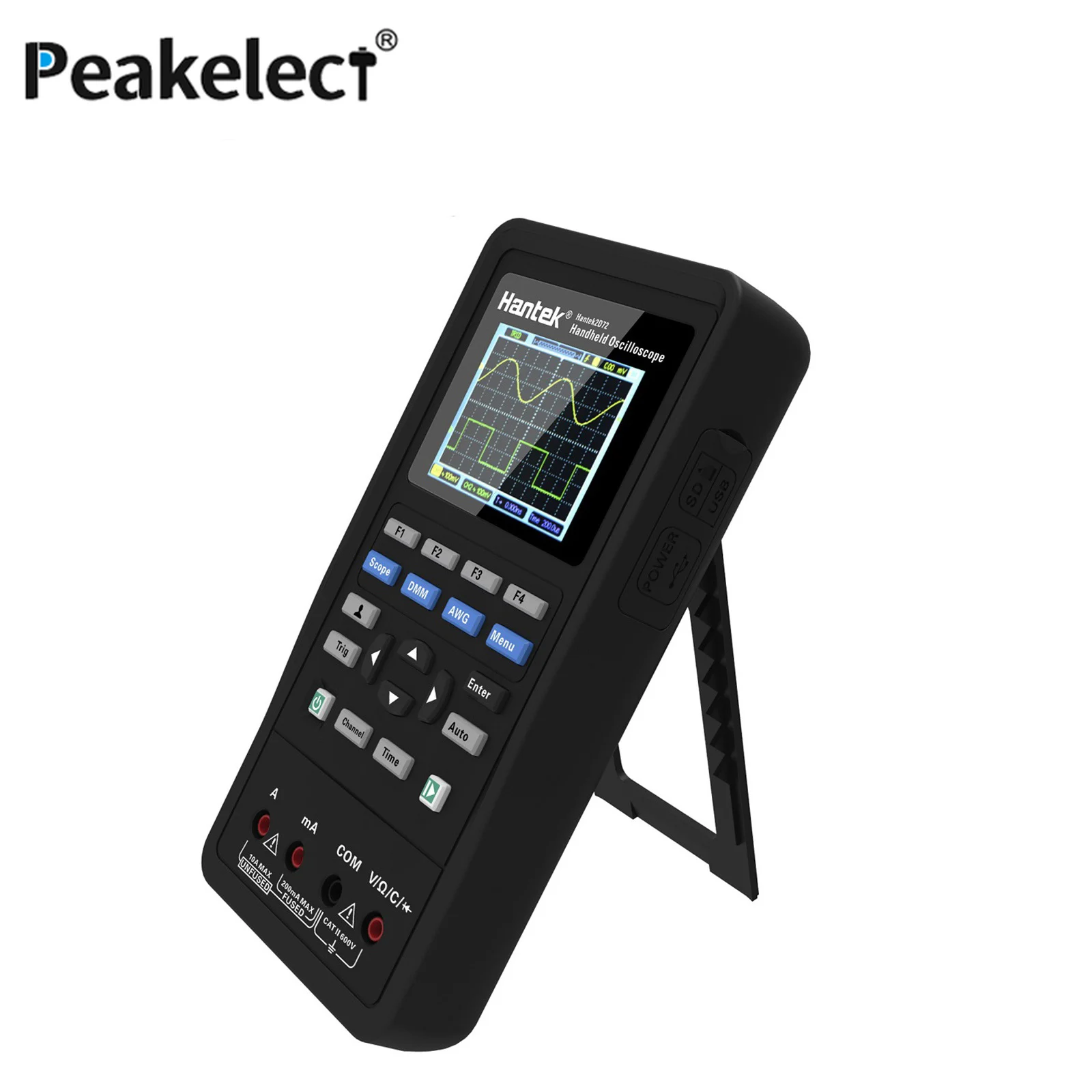

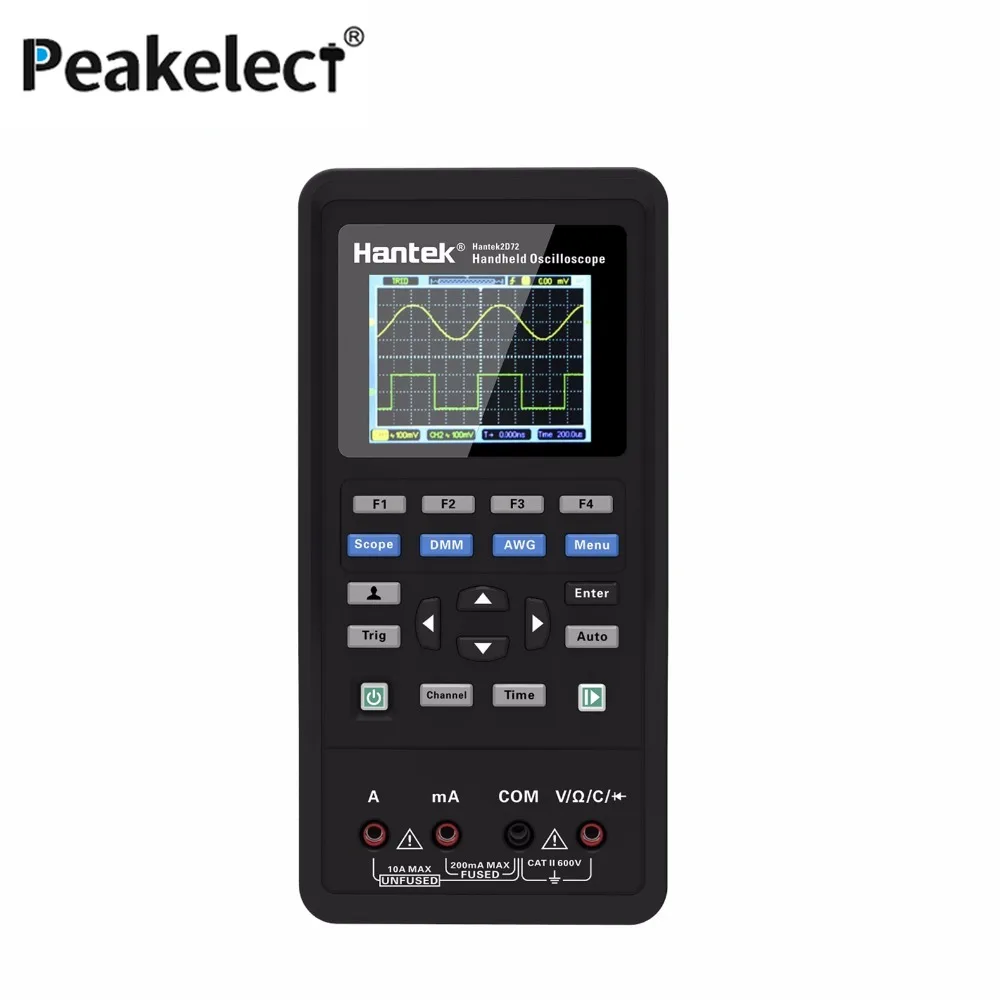

Hantek 3 в 1 цифровой Ручной осциллограф-тестер 2 канала 40 МГц 70 МГц + генератор сигналов + мультиметр портативный USB ЖК-дисплей тестовый инструмент

•Осциллограф + генератор сигналов + мультиметр (Hantek 2D42/2D72): Эта универсальная станция имеет три универсальных функции тестового прибора. Это исходящий правый продукт для инженеров.

Осциллограф + мультиметр (Hantek2C42/2C72)

• Умный контроль зарядки: Его литиевые аккумуляторы можно перезаряжать от current-5V/2A или от обычного компьютерного USB-интерфейса. Позволяет во время зарядки, во время использования, очень удобно и удобно;

• Конструкция со сверхнизким энергопотреблением: Интерфейс зарядки типа C, после каждой перезарядки в течение 2 часов устройство можно использовать непрерывно в течение полного дня или в режиме ожидания более двух месяцев;

• Питание от литиевой батареи большой емкости: 18650 сменная литиевая батарея без замены батареи;

• Зарядное устройство 5 В/2 А + зарядный кабель типа C: Тип C power + интерфейс передачи данных, можно поделиться зарядным устройством и кабелем передачи данных с вашим мобильный телефон;

• Автоматический тест одной кнопкой: Волшебный инструмент и незаменимая функция для тестирования новичков;

• Небольшой объем, одной рукой держится: Конструкция подвески под углом 45 градусов обеспечит вам рабочее место в любом месте в любое время;

• Одна ключевая страница, быстрое сравнение двух групп опорных волновых форм + 6 групп хранения волновых форм, просто и эффективно;

• Функция цифрового вольтметра: Автоматическое Измерение частоты и амплитуды, удобное и беззаботное;

• Функция измерения курсора поддерживает ручное измерение времени и напряжения и точно измеряет требуемые волны;

• Переключение меню на китайском и английском языках одним кликом;

• Цветной ЖК-экран: Изысканные и плавные линии делают волны четкими и неискаженными при увеличении;

• Минималистичный дизайн клавиатуры упрощает работу, удобен в использовании;

• Однокорпусный корпус: Тонкое ощущение прикосновения, благоприятная ударопрочность, отличная термостойкость, легко разбирается;

• Функция самокалибровки: Без дрейфа уровня после длительного использования;

• Универсальная функция мультиметра: Напряжение, ток, сопротивление, диод, конденсатор, тест на выключение;

• Функция вывода генератора сигналов: Выходной синус, квадрат, треугольник, трапециевидный и другие формы волн; Синус до 25 МГц;

Характеристики

Модель

Hantek2D72

Hantek2D42

Hantek2C72

Hantek2C42

Режим осциллографа

Полоса пропускания

70 МГц

40 МГц

70 МГц

40 МГц

Канал

2CH + DMM + AWG

2CH + DMM + AWG

2CH + DMM

2CH + DMM

Горизонтальный

Диапазон выборки

250MSa/s (одноканальный), 125MSa/s (двухканальный)

Интерполяция формы волны

(Sin x)/x

Длина записи

Макс. 6K для одноканального; 3K образцы на двухканальный

Диапазон SEC/DIV

5ns/div ~ 500s/div 1, 2, 5 последовательности

Вертикальный

A/D конвертер

8-битное разрешение, каждый канал отображается одновременно

Диапазон Вольт/дел

10мв/дел ~ 10В/divat вход BNC

Предел полосы пропускания, типичный

20 МГц

Низкочастотный отклик

(-3 дБ)

≤10 Гц при BNC

Время нарастания при BNC, типичное

≤ 5 нс

Точность усиления постоянного тока

± 3% для обычного или среднего режима приобретения, 10 в/дел до 10 мВ/дел

Примечание: полоса пропускания снижена до 6 МГц при использовании зонда 1X.

Приобретение

Режимы сбора

Нормальный

Триггер

Тип

Край

Режим

Авто, обычный, одиночный

Уровень

± 4 деления от центра экрана

Точность уровня запуска

0.2div × Вольт/дел в пределах ± 4 делений от центра экрана

Наклон

Рост, падение, рост и падение

Источник

CH1/CH2

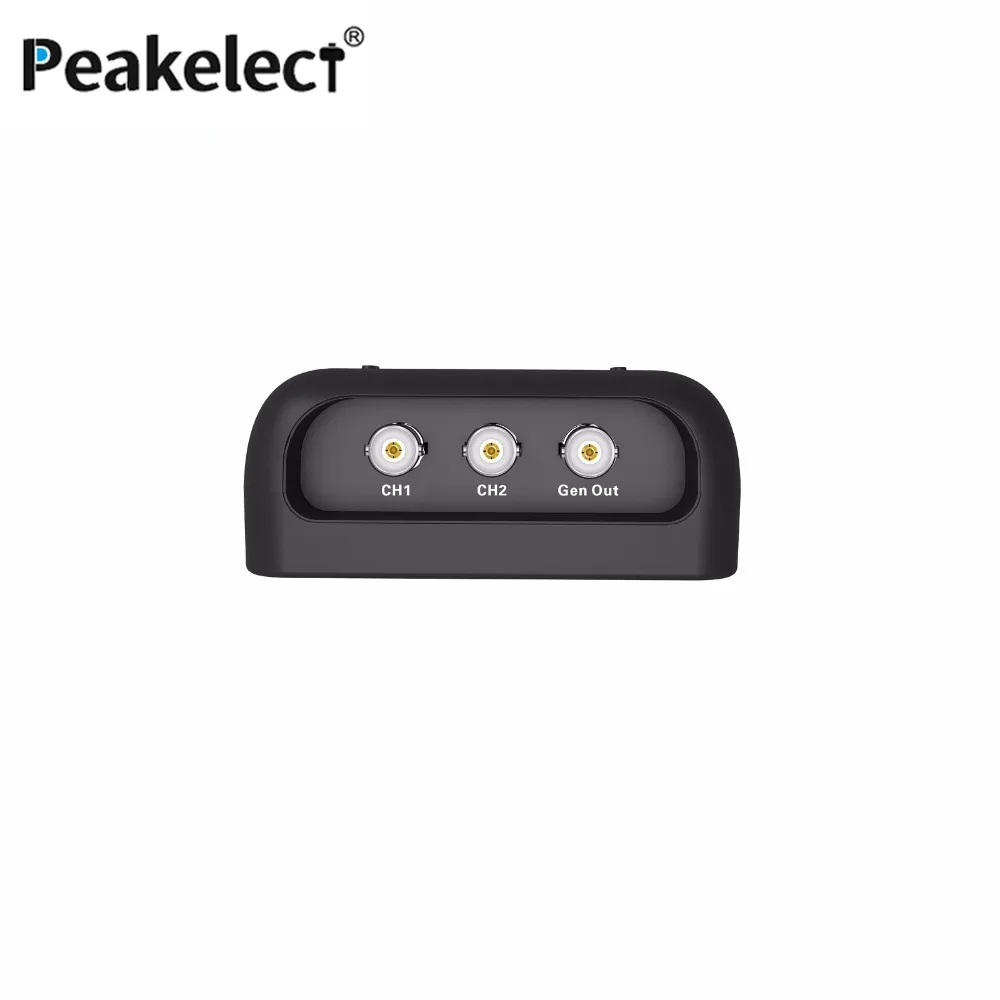

Вход

Муфта

DC, AC или GND

Входное сопротивление,

25 ПФ ± 3 пФ, 1 мΩ± 2%

Соединение DC

Затухание зонда

1X, 10X

Поддерживаемые факторы затухания зонда

1X, 10X, 100X, 1000X

Максимальное входное напряжение

150VRMS

Измерение

Курсор

Разница напряжения между курсорами:✮V

Разница во времени между курсорами: ✮t

Автоматические измерения

Частота, амплитуда

Режим генератора сигналов произвольной формы

Частота сигналов

Синус: 1 Гц ~ 25 МГц

-

-

Квадрат: 1 Гц ~ 10 МГц

-

-

Рампа: 1 Гц ~ 1 МГц

-

-

EXP: 1 Гц ~ 5 МГц

-

-

Образец

250MSa/s

-

-

Амплитуда

2.5Vpp(50Ω)

-

-

5Vpp (высокое сопротивление)

-

-

Разрешение частоты

0.10%

-

-

Канал

Выход формы волны 1CH

-

-

Глубина волны

512Sa

-

-

Вертикальное разрешение

12 бит

-

-

Выходное сопротивление

50 Ω

-

-

DMM

Максимальное разрешение

4000 отсчетов

Режимы тестирования DMM

Напряжение, ток, сопротивление, емкость, Диод и вкл.-ВЫКЛ.

Максимальное входное напряжение

Переменный ток: 600 В, постоянный ток: 800 в

Максимальный входной ток

AC: 10A, DC:10A

Входное сопротивление

10 МОм

Срок измерения

Диапазон

Точность

Разрешение

Напряжение постоянного тока

400.00мв

± (0.8% + 5)

100uV

4,000 в

1mV

40,00 в

10 мВ

400,0 в

100 мВ

600,0 в

± (1% + 2)

1 в

Защита от перегрузки: 250 мВ: 600 В, Прочее: ВМВ.

Напряжение переменного тока

4,000 в

± (1.2% + 5)

1mV

40,00 в

10 мВ

4,000 в

100 мВ

600,0 в

±(1.5% + 5)

1 в

Частота: 40 Гц ~ 400 Гц;

Частота 400 В и 600 В: 40 Гц ~ 100 Гц

Постоянный ток

40,00 мА

± (1% + 2)

10 мкА

200.0mA

± (1.5% + 2)

100 мА

4.000A

± (1.8% + 2)

1 мА

10.00A

± (3% + 2)

10 мА

Защита от перегрузки:

Самовосстанавливающийся Предохранитель: 250 мА/В, 4 а и 10 А, без предохранителя.

Переменный ток

40,00 мА

± (1.3% + 2)

10 мкА

400,0 мА

± (1.8% + 2)

100 мА

4.000A

± (2% + 3)

1 мА

10.00A

± (3% + 5)

10 мА

Частота: 40 Гц ~ 400 Гц;

Самовосстанавливающийся Предохранитель: 250 мА/В, 4 а и 10 А, без предохранителя.

Сопротивление

400,0 Ом

±(1% + 3)

0.1Ω

4.000KΩ

±(1.2% + 5)

1Ω

60.00KΩ

10Ω

400,0 ком

100Ω

МОМ

1 кОм

МОМ

± (1.5% ± 3)

10KΩ

Защита от перегрузки: 220 в среднем

Емкость

40,00 НФ

±(3% + 5)

10pF

400,0 НФ

100 пФ

4,000 мкФ

1НФ

40,00 мкФ

10 нФ

100,0 мкФ

100нф

Защита от перегрузки: 220 в среднем

Диод

0 В ~ 1,0 В

ВКЛ-ВЫКЛ

<50Ω

Общие характеристики

Дисплей

Тип дисплея

2,8 дюйма 64k цветной TFT

Разрешение дисплея

320 по горизонтали на 240 по вертикали

Контрастность дисплея

Регулируемый

Питание

Напряжение питания

100 в-240 в переменного тока, 50 Гц-60 Гц; Вход постоянного тока: 5 В постоянного тока, 2 А

Потребляемая мощность

<2,5 Вт

Предохранитель

Т, 3А

Батарея

2600 мА * 2

Экологический

Рабочая температура

0 ~ 50 °C (32 ~ 122 °F)

Температура хранения

-40 ~ + 71 °C (-40 ~ 159,8 °F)

Влажность

≤ + 104℉(≤ + 40 °C): ≤ 90% Относительная влажность

106 ℉ ~ 122 ℉ (+ 41 °C ~ 50 °C): ≤ 60% относительная влажность

Метод охлаждения

Конвекция

Высота

Эксплуатация и

3000 м (10000 футов)

Нерабочий

Механический шок

Случайная вибрация

0,31 ГРМ от 50 Гц до 500 Гц, 10 минут на каждой оси

Нерабочий

2,46 ГРМ от 5 Гц до 500 Гц, 10 минут на каждой оси

Эксплуатация

50 г, 11 мс, половина синуса

Механический

Размер

199x98x40 мм (Д x Ш x В)

Вес

624 г

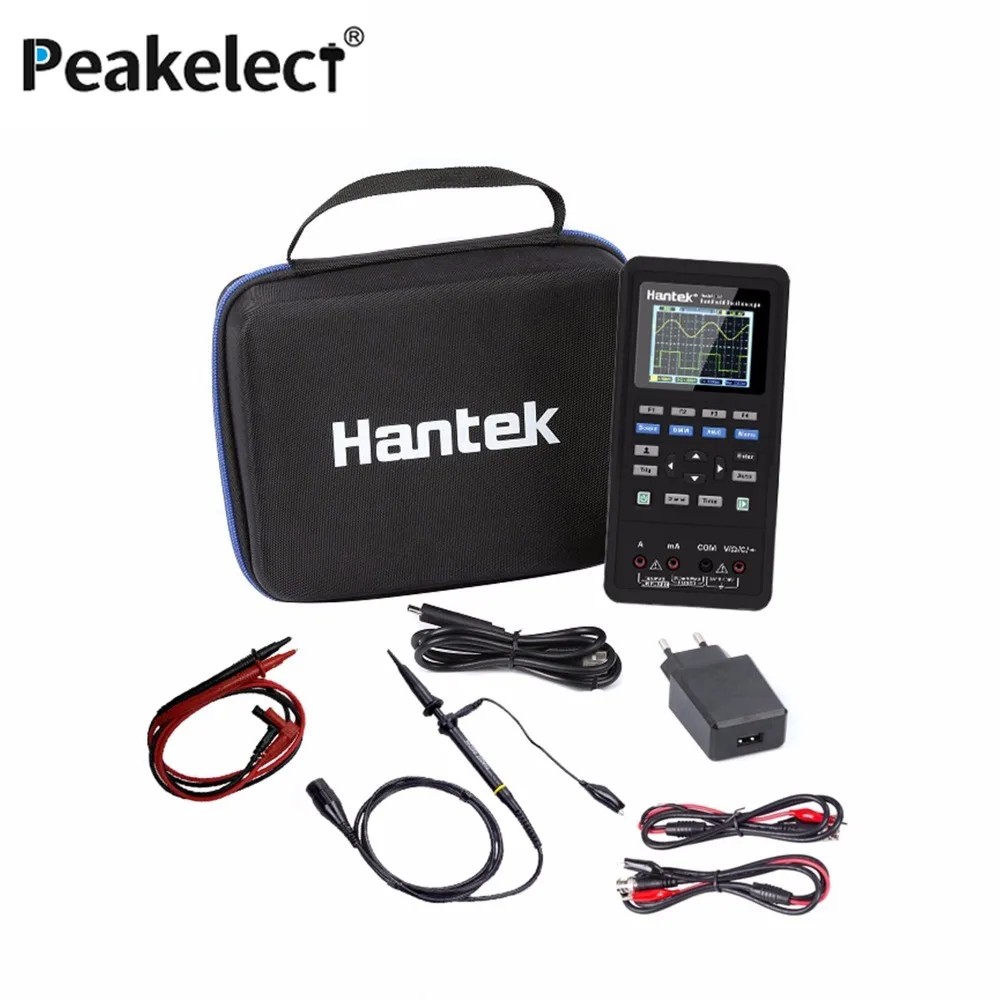

Стандартные аксессуары

Зонд * 1,

Клип-зонд * 2,

Тип, кабель для зарядки * 1,

Адаптер питания * 1, щуп мультиметра * 1

Зонд * 1,

Клип-зонд * 2,

Тип, кабель для зарядки * 1,

Адаптер питания * 1, щуп мультиметра * 1

Зонд * 1,

Клип-зонд * 1,

Тип, кабель для зарядки * 1, адаптер питания * 1,

Щуп мультиметра * 1

Зонд * 1,

Клип-зонд * 1,

Тип, кабель для зарядки * 1,

Адаптер питания * 1, щуп мультиметра * 1
