7-дюймовый сенсорный экран Raspberry Pi 4 Model B 1024x60 0 IPS TFT ЖК-дисплей с кронштейном для

7-дюймовый сенсорный экран Raspberry Pi 4 Model B 1024x60 0 IPS TFT ЖК-дисплей с кронштейном для

Обзор

Интерфейс, совместимый с HDMI, стал самым популярным стандартом видеоинтерфейса на сегодняшний день, и источники видео, совместимые с HDMI, теперь легче, чем когда-либо прежде. Нужен ли вам hdmi-совместимый TFT дисплей для вашего Raspberry

Приложение Pi/BeagleBone Black, встроенный ПК-монитор Windows/Windows или сенсорный экран, совместимый с HDMI для вашей Linux или другой встроенной системы, XXXXX Дисплей HDMI-совместимая линия продуктов TFT предлагает решение.

Наши hdmi-совместимые TFT модули объединяют наши существующие высококачественные TFT Дисплейные панели с пользовательской печатной платой на XXXXX дисплее. Собранная на дисплее, Наша печатная плата обеспечивает пользователю все-в-одном, plug-and-play HDMI + USB Сенсорное решение практически для любого приложения.

Функции и особенности

У7,0 "HDMI-совместимый TFT Модуль с USB-HID емкостной опцией

УБортовой Realtek
RTD2660H HDMI приемник

УHDMI-совместимый (Type-A HDMI 1,1) вход

УСовместимость с ПК (Windows/macOS/Linux)

УСовместимость с Linux based SBCs, такими как Raspberry Pi, BeagleBone и т. д.

УPlug-and-play USB-HID Touch, установка внешнего драйвера не требуется

У24 бит подлинное Цвет, 1024x60 0 Разрешение (SWVGA)

УБортовой светодиодный драйвер PowTech PT4103 высокой яркости w/ PWM

УIps-панель, улучшенная цветопередача и полный угол обзора

У4x3,5 мм монтажные отверстия позволяют Стандартный M3 или #6-32 винты

Электрические характеристики

Товар

Символ

Состояние

Мин.

Типичный

Макс.

Блок

Диапазон рабочих температур

TОП

Абсолютный
Макс.

0

-

+ 50

⁰С

Диапазон температуры хранения

TST

Абсолютный
Макс.

-10

-

+ 60

⁰С

Частота подсветки ШИМ

FШИМ

-

5

-

100

КГц

Напряжение питания модуля

VDd rrrrrr

-

4,8

-

6,5

V

Модуль питания тока

IDd rrrrrr

VDd rrrrrr= 4,8 V

-

1,1

1,32

A

VDd rrrrrr= 6,5 V

-

0,9

1,08

A

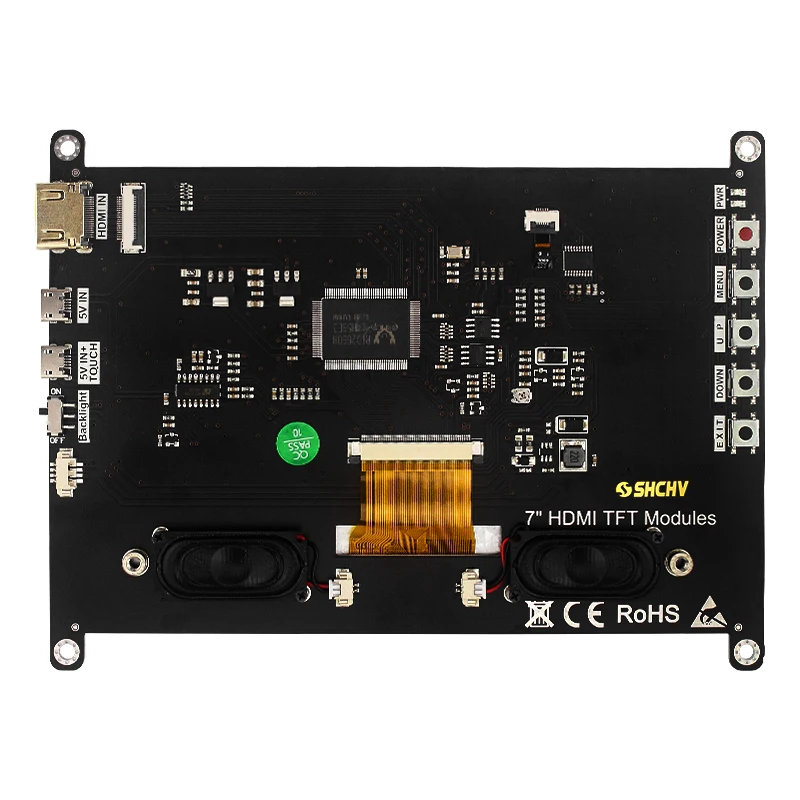

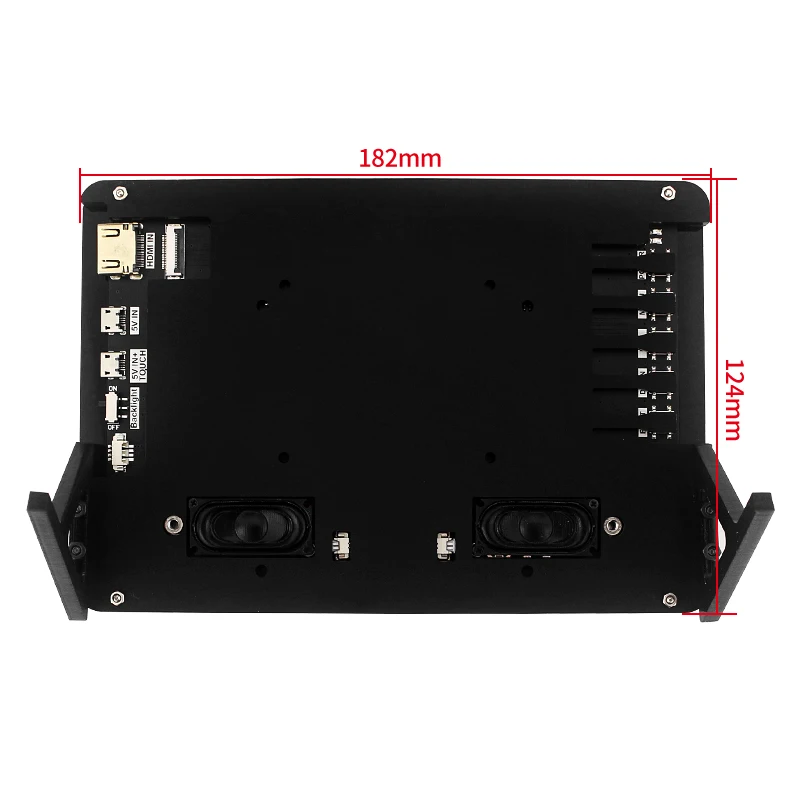

Описание интерфейса

Нум.

Описание

1)

(CN1)Разъем HDMI (Type-A)

Это полноразмерный разъем HDMI, предназначенный для подключения источника сигнала HDMI (только видео) к этому модулю.

2)

(CN2)Разъем HDMI 20PIN

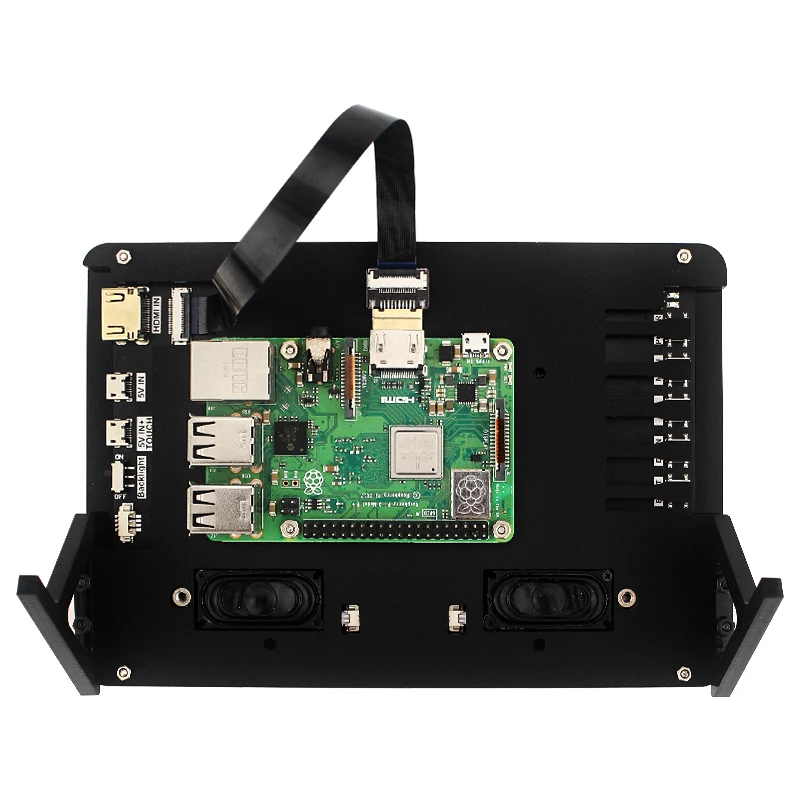

Это 20-контактный разъем HDMI. Когда корпус установлен и Raspberry Pi установлен на задней панели, используйте кабель FPC в комплекте для подключения к порту HDMI Raspberry Pi.

3)

(CN3)Разъем Micro-USB (Type-B) для питания-Только источник питания

Это используется для питания модуля дисплея. Преобразователь постоянного источника питания в диапазоне от 4,8 V-6,5 V видеорегистраторе должна использоваться.

Номинальный выходной ток источника питания постоянного тока должен быть как минимум максимальным током питания (IDd rrrrrr) Перечислены в разделе «электрические характеристики» на предыдущей странице.

4)

(CN4)Разъем Micro-USB (Type-B)
Для сенсорного экрана-Модели сенсорной панели и источник питания

Это для подключения сенсорной панели этого модуля к входу USB, чтобы выполнять функцию USB-HID устройства, при этом
Устройство.

5)

(LED1)Светодиодный индикатор питания

Это рабочий индикатор, который светится зеленым, когда он работает и красным, когда он находится в режиме ожидания.

6)

(CN5)4-контактный разъем USB сигнала (запасной)

Это запасной интерфейс, который может обеспечить вход питания или выход, или как выход сенсорного сигнала USB.

7)

(SW1)Управление Подсветкой

Выключение этого выключателя отключит источник питания подсветки экрана дисплея, не влияя на нормальную работу и отображение устройства.

8)

Винтовое отверстие M3

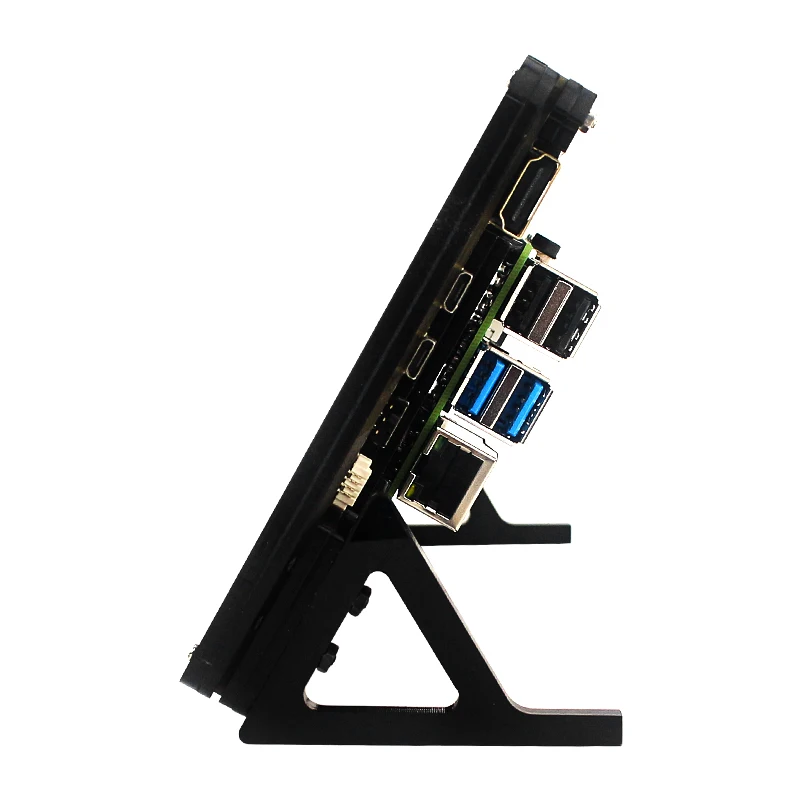

С бесплатными медными столбами M3 × 38 мм модуль TFT может стоять на столе под углом 30 градусов.

9)

(SW2)Кнопка

5 кнопок, включая включение питания и настройки, такие как яркость, контрастность и направление отображения.

Подключение со встроенными Windows/Windows

Подключение наших HDMI-совместимых модулей TFT к системе Windows полностью подключено и работает. Запуск при подключении к сети постоянного тока

Источника питания в диапазоне от 4,8-6,5 V, по крайней мере, 900mA выходного тока. Зеленый светодиодный индикатор загорается, когда плата имеет питание. Затем подключите дисплей к вашей системе через кабель HDMI. Из-за бортового EDID дисплей будет обнаружен автоматически, а выходное разрешение системы будет установлено на 1024x600.

1. Для моделей сенсорной панели, как только дисплей подключен к системе через USB, Windows автоматически обнаружит и установит необходимые драйверы.

2. Как только Windows завершит установку драйверов, устройство будет отображаться как «готово к использованию».

3. Для справки, в менеджере устройств USB-HID сенсорное устройство будет отображаться как показано ниже:

Подключение с Raspbian/Ubuntu Mate/Win10 IoT Core System

Подключение к Raspberry Pi (или Ubuntu Mate/Win 10 IoT Core System) поддерживает драйвер без касания, но вам нужно установить драйвер дисплея. Подробная информация:

Ниже приведены шаги по установке драйвера дисплея:

Шаг 1:Установите официальный образ Raspbian

1) загрузите последнее изображение с официального скачивания.

2) Установите систему в соответствии с официальными инструкциями.

Шаг 2:Изменить «config.txt»

После завершения программирования шаг 1 откройте файл config.txt корневого каталога карты Micro SD и добавьте следующий код в конце файла, сохранение и Извлечение Micro SD-совместимая карта безопасно:

# Не оставляйте комментарий, чтобы увеличить размер консоли. По умолчанию будет отображаться Размер минус

# Overscan.

# Framebuffer_width = 1280

# Framebuffer_height = 720

# Не комментируйте, если hdmi дисплей не обнаружен и композитный выход # hdmi_force_hotplug = 1

# Не комментируйте, чтобы усилить определенный режим HDMI (это заставит VGA)

# Hdmi_group = 1

# Hdmi_mode = 1

Max_usb_текущий = 1

Hdmi_force_hotplug = 1

Config_hdmi_boost = 7

Hdmi_group = 2

Hdmi_mode = 1

Hdmi_mode = 87

Hdmi_drive = 1

Hdmi_cvt = 1024 600 60 6 0 0 0

# Не комментируйте, чтобы включить режим HDMI, а не DVI. Это может сделать аудио работать в

# DMT (компьютерный монитор) режимы

# Hdmi_drive = 2

# Не комментируйте увеличение сигнала на HDMI, если у вас есть помехи, помехи или

# Без дисплея

# Config_hdmi_boost = 4

# Оставить комментарий для композитного PAL # sdtv_mode = 2

# Не комментируйте разгон руки. По умолчанию используется 700 МГц.

# Arm_freq = 800

Шаг 3:Вставьте карту Micro SD в Raspberry Pi, подключите Raspberry Pi и ЖК-дисплей с помощью кабеля HDMI; Затем подключите питание к Raspberry Pi и этому дисплею; Если дисплей в порядке, это означает, что драйвер установлен успешно (Используйте Полный 2А для источника питания).

Есть два момента, чтобы отметить
При использовании сенсорной функции:

1."5V IN + TOUCH"
Usb-порт монитора (не "5 в") должен быть подключен к хосту
Вместо внешнего источника питания.

2.Используйте оригинальный USB и
Кабели HDMI. После завершения вышеуказанной операции, пожалуйста, перезагрузите хост
(Raspberry pi).

Как вращать направление дисплея:

1.Откройте «Config.txt"
Файл (Файл config.txt расположен в/загрузки)

Sudonano
/Boot/config.txt

2.Добавьте заявление в «Config.txt"
Файл, нажмитеCtrl + XДля выхода нажмитеYЧтобы сохранить

Display_rotate = 1 #0: 0; 1: 90; 2: 180; 3:270

3.ПерезагрузитеRaspberry PiПосле
Экономия

Перезагрузка sudo

Примечание: ЖК-дисплей A и LCD B-это тот же дисплей, но аксессуары отличаются, B имеет более HDMI-совместимый адаптер и кабель, чем A

Посылка:

Вариант 1:

ЖК-дисплей A:

1 × 7 дюймов сенсорный экран

(Не включает Raspberry Pi и кронштейн)

Вариант 2:

ЖК-дисплей A с Чехол:

1 × 7 дюймов сенсорный экран

1 × Кронштейн для дисплея

(Не включает Raspberry Pi)

Вариант 3:

ЖК-дисплей B:

1 × 7 дюймов сенсорный экран

(Не включает Raspberry Pi и кронштейн)

Вариант 2:

ЖК-дисплей B с Чехол:

1 × 7 дюймов сенсорный экран

1 × Кронштейн для дисплея

(Не включает Raspberry Pi)

Не включает Raspberry Pi
