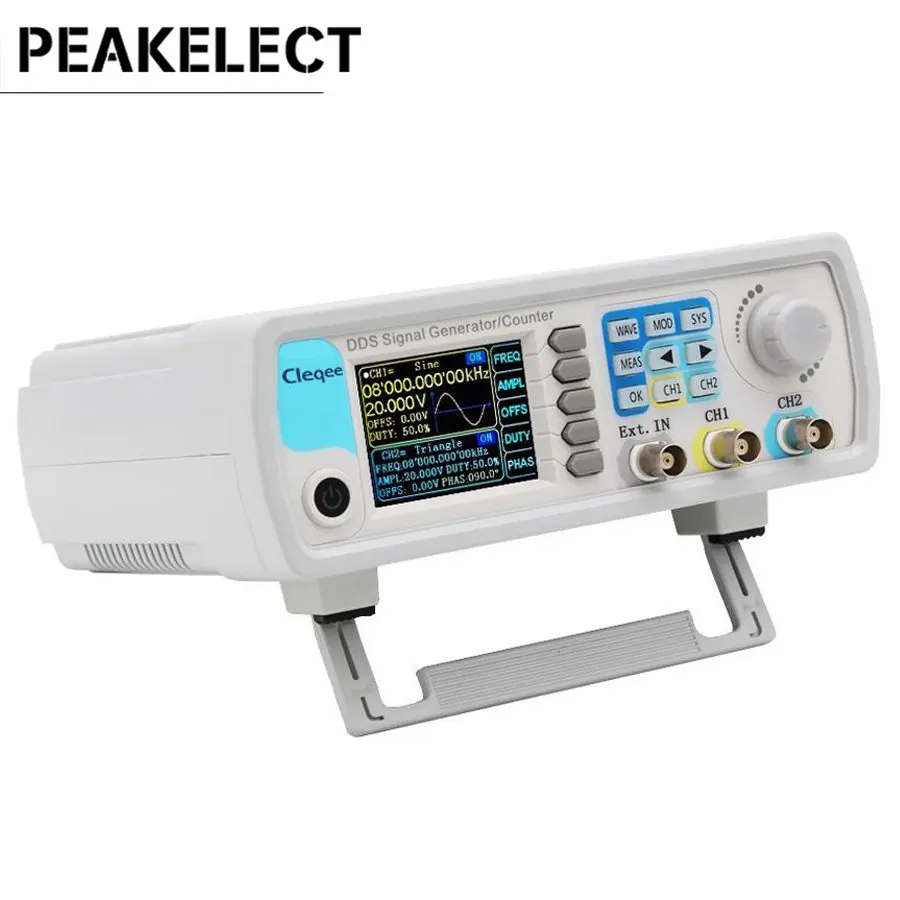

Peakchoose JDS6600-15M 15MHz DDS генератор сигналов с цифровым управлением Двухканальный
Описание товара
Описание
1. 320*240 2,4 "TFT цветной ЖК-дисплей, одновременно отображать параметры CH1 и CH2.
2. Используйте Мягкие силиконовые ключи вместо традиционных патч-ключей, высокая чувствительность и удобство в эксплуатации.
3.JDS6600-60M Максимальная частота синусоидальной волны составляет 15 МГц, максимальная квадратная волна-15 МГц, частота дискретизации 266MSa/s и вертикальное разрешение 14 бит. 4. 60 групп произвольных волн, глубина памяти каждой группы2048*14 бит, Можно повторно позвонить и проверить пользовательские формы сигналов, рисовать произвольные формы сигналов. 5. Полностью независимый выход с двумя каналами, синхронизация работы и регулируемая фаза. 6. Рабочий цикл каждого канала может регулироваться независимо, Регулируемое разрешение составляет 0.1%. 7. Высокочастотная точность и разрешение: точность частоты до 10 ^(-6) величины, общий диапазон разрешения частоты составляет 0,01 Гц. 8. Высокое разрешение амплитуды: минимальное разрешение амплитуды может достигать 1МВ, амплитудный Диапазон 2mVpp ~ 20Vpp. 9. Функция развертки: Линейная развертка и логарифмическая функция развертки; 0,1 s-999,9 s Время развертки; Направления развертки вперед, назад и круглого хода. 10. Импульсные поезда разрывают выходную функцию: позволяют выходу 1 ~ 1048575 произвольных импульсных поездов. 11. Функции измерения: может измерять частоту сигнала, цикл, ширину положительного/отрицательного импульса и рабочий цикл; Частотный диапазон 1 Гц ~ 100 МГц. 12. -9,99 V ~ 9,99 V DC офсетная печать, офсетная печать Разрешение: 0,01 V. 13. С функцией вывода цифрового сигнала, КМОП Выходной диапазон 0 ~ 10 В. 14. Функция хранения: может хранить 100 групп параметров, установленных пользователем и извлекать в любое время. 15. Функция счетчика: с режимами соединения постоянного и переменного тока. 16. Функция редактирования произвольных волн: пользователь может редактировать произвольные волны на ПК, а затем загружать на выход из инструмента. 17. Функция связи: ПК может использоваться для управления прибором. 18. Защита от короткого замыкания на выходе: все выходы сигнала могут работать 60 с при нагрузке короткого замыкания.
Синусоидальный Диапазон частот: 0 ~ 15 МГц
Диапазон квадратных частот: 0 ~ 15 МГц
Треугольный Частотный диапазон: 0 ~ 15 МГц
Диапазон частоты импульса: 0 ~ 6 МГц
TTL Цифровой частотный диапазон: 0 ~ 6 МГц
Частотный диапазон произвольной волны: 0 ~ 6 МГц
Время квадратного подъема: ≤ 25 нс
Диапазон регулировки ширины импульса: 100nS - 4000S
Точность частоты: ± 20 ppm
Стабильность частоты: ± 1 ppm/3h
Примечание:
Загрузить файл генератора сигналов JDS6600 DDS
http:/68.168.132.244/DDS_Setup.rar
Руководство пользователя генератора сигналов JDS6600 DDS
http:/68.168.132.244/JDS6600_EN_manual.pdf
Частотные характеристики
Модель
JDS6600-15M
JDS6600-30M
JDS6600-40M
JDS6600-50M
JDS6600-60M
Синусоидальный Частотный диапазон
0 ~ 15 МГц
0 ~ 30 МГц
0 ~ 40 МГц
0 ~ 50 МГц
0 ~ 60 МГц
Квадратный Частотный диапазон
0 ~ 15 МГц
0 ~ 25 МГц
0 ~ 25 МГц
0 ~ 25 МГц
0 ~ 25 МГц
Треугольный Частотный диапазон
0 ~ 15 МГц
0 ~ 25 МГц
0 ~ 25 МГц
0 ~ 25 МГц
0 ~ 25 МГц
Частотный диапазон импульсов
0 ~ 6 МГц
0 ~ 6 МГц
0 ~ 6 МГц
0 ~ 6 МГц
0 ~ 6 МГц
TTL Цифровой частотный диапазон
0 ~ 6 МГц
0 ~ 6 МГц
0 ~ 6 МГц
0 ~ 6 МГц
0 ~ 6 МГц
Частотный диапазон произвольной волны
0 ~ 6 МГц
0 ~ 6 МГц
0 ~ 6 МГц
0 ~ 6 МГц
0 ~ 6 МГц
Диапазон регулировки ширины импульса
100nS - 4000S
50nS - 4000S
40nS - 4000S
30nS - 4000S
25nS - 4000S
Квадратное время подъема волны
≤ 25 нс
≤ 15 нс
≤ 10 нс
≤ 10 нс
≤ 10 нс
Минимальное разрешение частоты
0,01 Гц (0,00000001 Гц)
Точность частоты
± 20 ppm
Стабильность частоты
± 1 ppm/3h
Характеристики формы волны
Типы сигналов
Синус, квадрат, треугольник, пульс (коррекция рабочего цикла, ширина импульса и время цикла регулируются), произвольная волна, CMOS, уровень постоянного тока, полуволна, полная волна, pos-ladder, neg-Ladder, noise, exponential rise, exponential fall, tone, cink pulse, lorentz pulse и 60 видов пользовательских форм сигналов.
Длина волны
2048 точек
Частота дискретизации формы волны
266 MSa/s
Вертикальное разрешение формы волны
14 бит
Синусоидальная волна
Гармонический
Подавление
≥ 45 дбк (<1 МГц); ≥ 40 дбк (1 МГц ~ 20 МГц)
Общая гармоника
Искажение
<0.8%(20 Гц ~ 20 кГц, 0dBm)
Квадратная и импульсная волна
Overshoot
(Квадрат)
≤ 5%
Импульсная и частичная Синусоидальная волна
Рабочий цикл
Регулировка
Диапазон
0,1-99.9%
Пилообразная волна
Линейность
≥ 98% (0,01 Гц ~ 10 кГц)
Технические характеристики на выходе
Диапазон амплитуды синусоидальной волны
Частота ≤ 10 МГц
10 МГц ≤ частота ≤ 30 МГц
30 МГц ≤ частота
2mVpp ~ 20Vpp
2mVpp ~ 10Vpp
2mVpp ~ 5Vpp
Квадратная волна, треугольная волна
Амплитудный диапазон
Частота ≤ 10 МГц
10 МГц ≤ частота ≤ 25 МГц
2mVpp ~ 20Vpp
2mVpp ~ 5Vpp
Разрешение амплитуды
1 мВ
Амплитудная стабильность
± 0.5%/5 ч
Амплитудная плоскостность
± 5%(<10 МГц); ± 10%(>10 МГц)
Сигнал на выходе
Выходное сопротивление
50Ω ± 10% (Типичный)
Защита
Все выходы сигнала могут работать в течение 60 с, когда нагрузка коротка
Смещение постоянного тока
Диапазон офсетной регулировки
Выходная амплитуда> 2 в
0,2 V <Выход Amplitude≤ 2В
0 <Выход amplitude≤ 0,2 V
-9,99 V ~ 9,99 V
-2,5 V ~ 2,5 V
-0,25 V ~ 0,25 V
Офсетное разрешение
0,01 V
Характеристики фаз
Диапазон регулировки фаз
0 ~ 359,9 °
Разрешение фазы
0,1 °
TTL/COMS выход
Низкий уровень
<0,3 в
Высокий уровень
1 - 10 в
Повышение уровня/осеннее время
≤ 20 нс
Функция внешнего измерения
Функция счетчика частоты
Частота
Измерение
Диапазон
1 Гц ~ 100 МГц
Точность измерения
Время ворот непрерывно регулируется между 0,01 S ~ 10s
Функция счетчика
Диапазон подсчета
0-4294967295
Комбинированный режим
2 режима соединения, DC и AC
Метод подсчета
Ручная работа
Диапазон напряжения входного сигнала
2 - 20 Vpp
Измерение ширины импульса
0.01us (разрешение), 20s (максимальное время измерения)
Измерение периода
0.01us (разрешение), 20s (максимальное время измерения)
Функция развертки
Канал развертки
CH1 или CH2
Тип развертки
Линейная развертка, логарифмическая развертка
Время подметания
0,1 s ~ 999,9 s
Диапазон установки
Произвольно устанавливается между точкой запуска и точкой остановки
Направление развертки
Вперед, назад и круглый ход
Функция разрыва
Количество импульсов
1-1048575
Режим разрыва
Ручной взрыв, CH2 burst, внешний burst (AC), внешний burst (DC)
GТехнические параметры eneral
Тип дисплея
Тип дисплея
2,4 дюймов TFT цветной ЖК-дисплей
Хранение и загрузка
Количество
100 групп
Положение
От 00 до 99 (извлечение данных о месте 00 по умолчанию)
Произвольная волна
Количество
От 1 до 60, всего 60 групп (по умолчанию 15 групп)
Интерфейс
Режим интерфейса
USB к последовательному интерфейсу
Удлинение
Интерфейс
С последовательным интерфейсом уровня TTL для дополнительного пользователя
Разработка
Связь
Скорость
Стандарт 115200 bps
Протокол
С помощью командной строки протокол становится открытым
Источник питания
Диапазон напряжения
DC 5 V ± 0,5 V
Производственный процесс
Технология поверхностного монтажа, крупномасштабная интегральная схема, высокая надежность, длительный срок службы
Быстрый тон
Пользователи могут включить или выключить, установив программу
Рабочие характеристики
Все ключевые операции, непрерывная Регулировка ручки
Экологический
Температура: 0 ~ 40 ℃; Влажность: <80%
Посылка:
1 * DDS генератор сигналов
1 * CD
1 * Адаптер питания
1 * USB кабель для передачи данных
1 * BNC-BNC кабель
2 * Кабель BNC-Clip
1 * Руководство по эксплуатации
Рабочий интерфейс
Интерфейс управления компьютерным программным обеспечением
