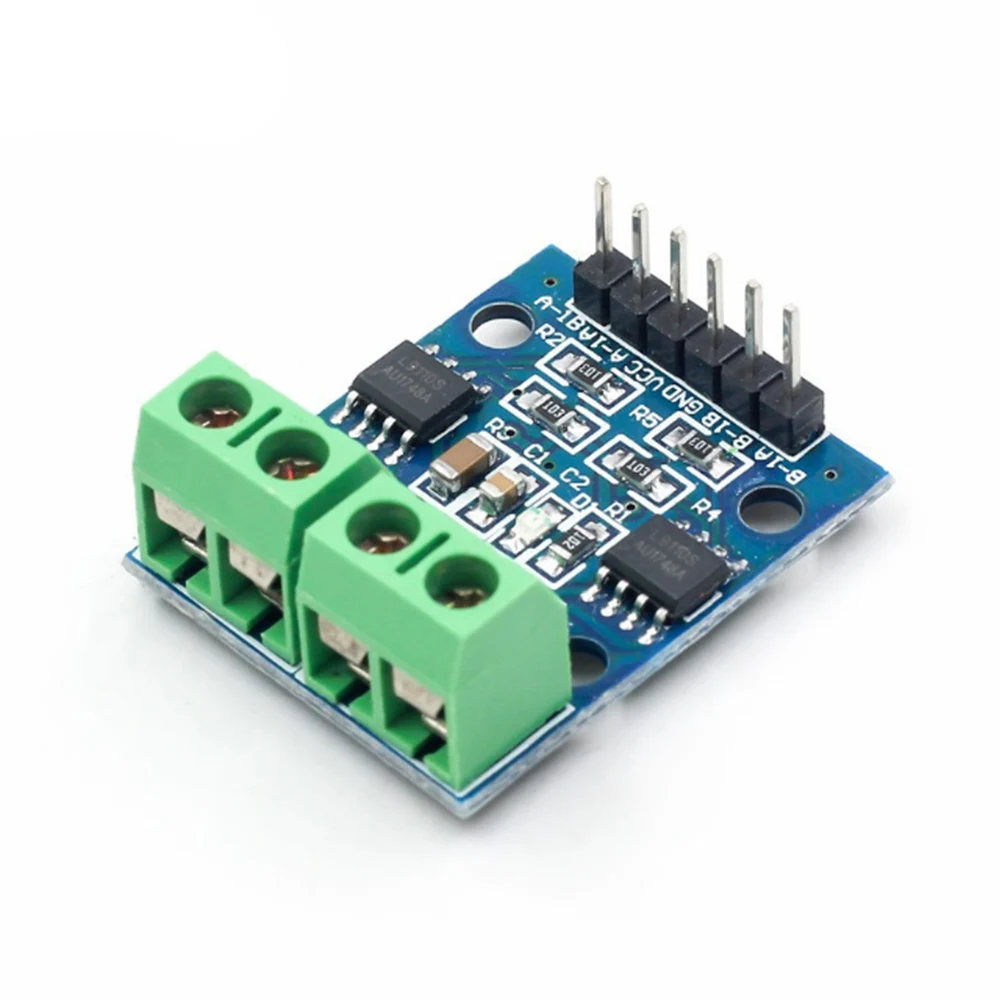

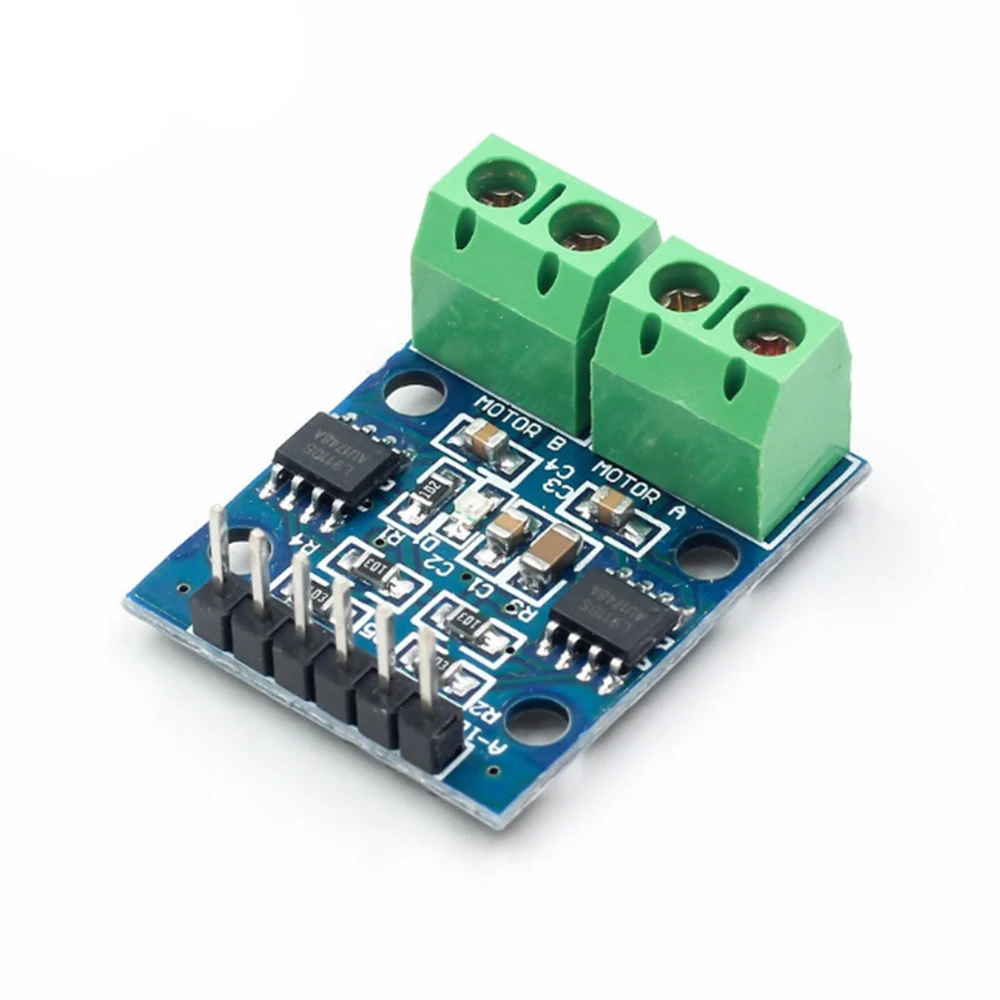

5 шт. L9110S h-мост двойной DC шаговый двигатель драйвер контроллер плата модуль

Описание:

1 L9110S-chip привод двигателя

2 модуль Напряжение питания: 2,5-12V

3 подходит двигатель диапазон: между рабочее напряжение двигателя 2,5 v-12V, максимальный рабочий ток 0.8A, в настоящее время салона автомобиля напряжение и ток рынок находятся в этот диапазон

4 привод два двигателя постоянного тока или 4-х проводной 2-фазный шаговый двигатель.

5 Размер печатной платы: 2,8 см * 2,1 см ультра-маленький размер, подходит для сборки

6 снабжен фиксированными монтажными отверстиями, диаметр: 3 мм

Интерфейсы модулей:

6P черный ИЗОГНУТЫЙ ШТИФТ Описание:

1 VCC внешнее напряжение 2,5 V-12V

2 GND внешний GND

3 AIA внешний микроконтроллер IO порт

4 AIB внешний микроконтроллер IO порт

5 BIA внешний микроконтроллер IO порт

Внешний микроконтроллер IO с 6 слотами

4P Зеленый терминал:

1 OA1 OB1 свяжитесь DC 2-контактный, ненаправленный

2 OA2 OB2 контактный DC 2-контактный, ненаправленный

Использование:

На VCC, GND Модуль Индикатор питания Светильник

AIA вход высокий, AIB вход низкий, [OA1 OB1] мотор передан;

AIA вход низкий, AIB вход высокий, [OA1 OB1] разворот двигателя;

BIA вход высокий, BIB вход низкий,] [OA2 OB2 мотор передан;

BIA вход низкий, BIB вход высокий,] [OA2 OB2 разворот двигателя;

Посылка включает в себя:

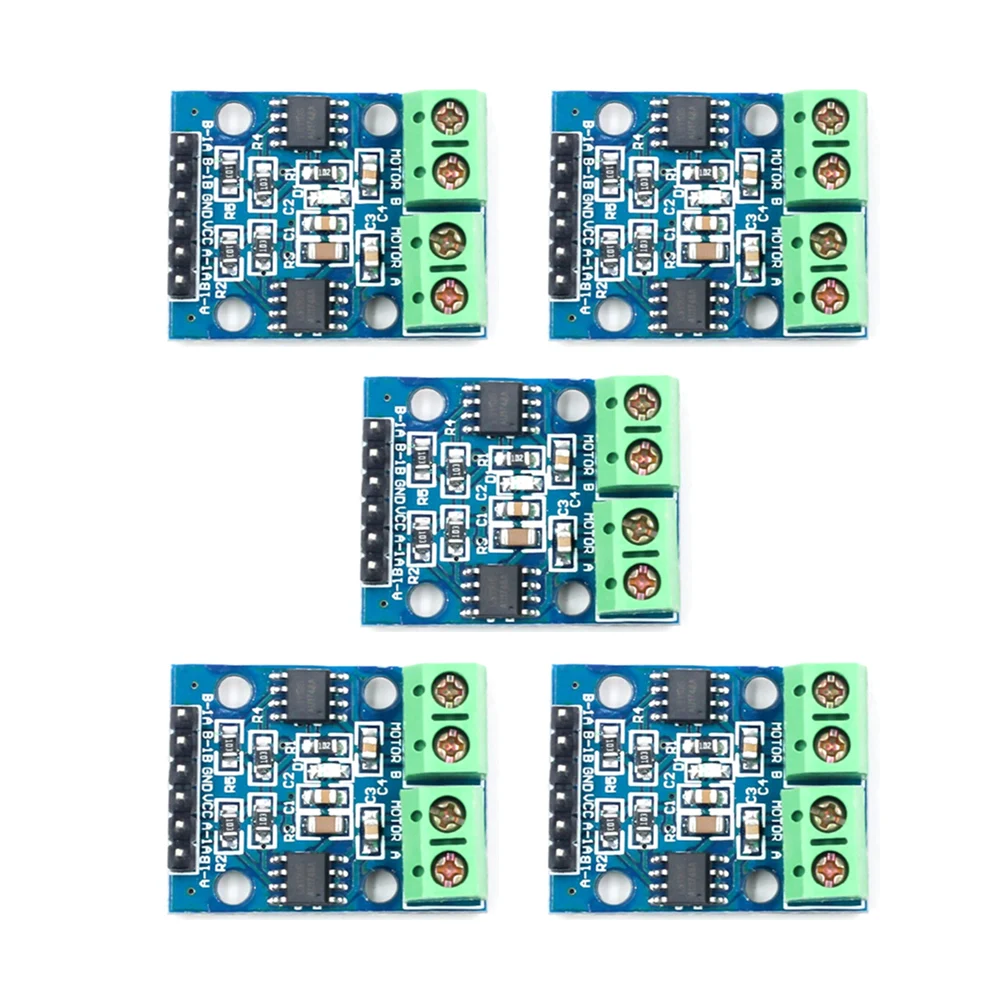

5 шт. x L9110S h-мост шаговый двигатель
