    Плата управления трансформатором точечной сварки сделай сам плата временем и

    Описание товара

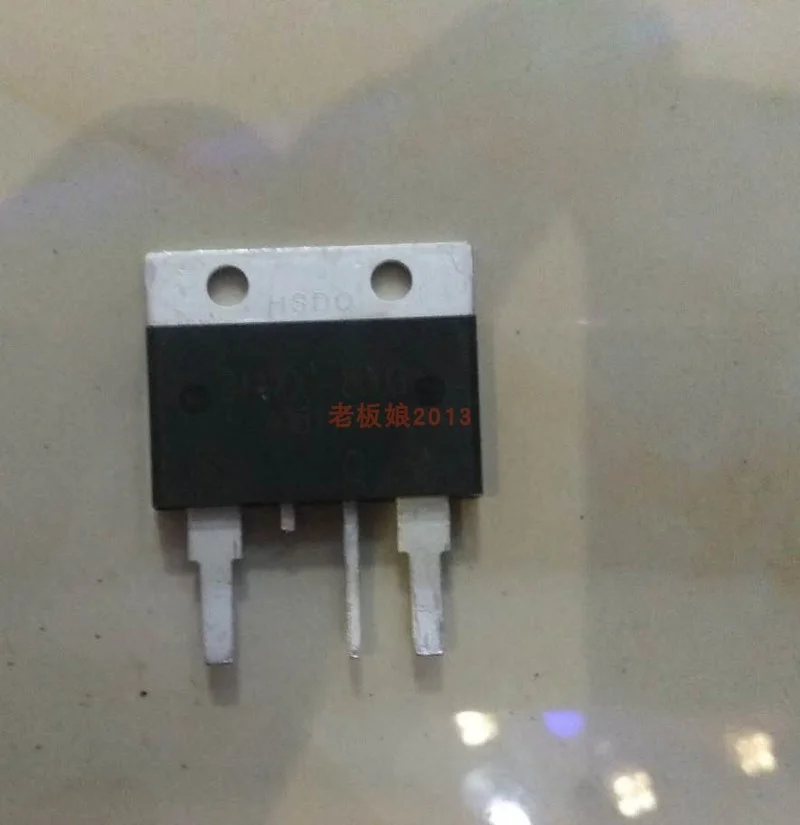

    Тип 1: одноимпульсный Тиристор 41а
    Тип 2:Одинарный импульсный тиристорный терминал 100A
    Тип 3:Тиристор 41a
    Тип 4:Тиристор 100А
    Тип 5:Поддерживающий трансформатор панели управления
    Тип 6:Поддерживающий ножной переключатель

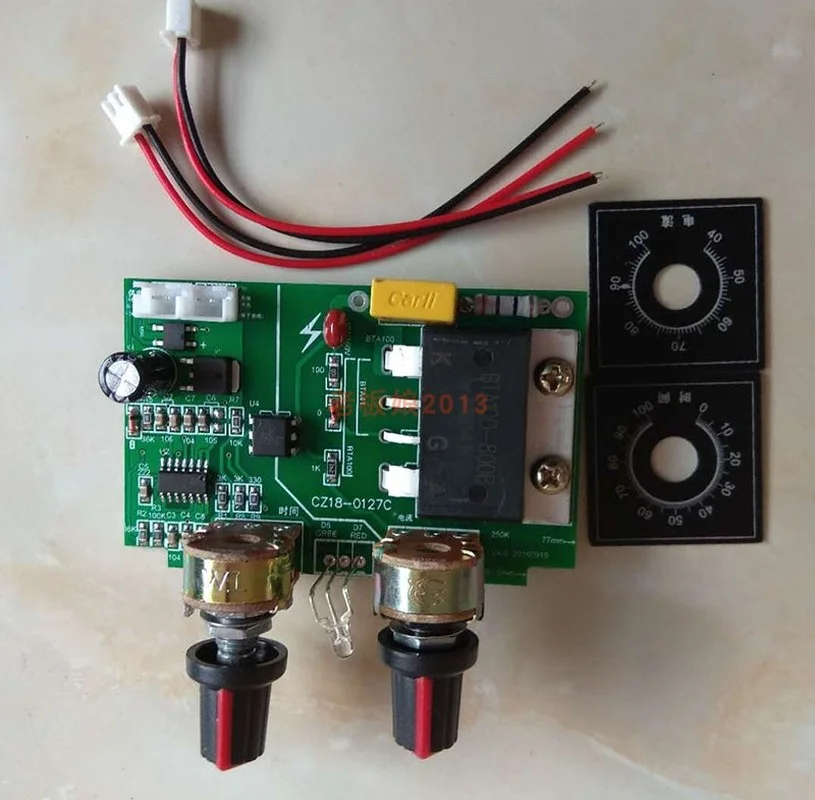

    Особенности панели управления
    Размер 77 мм * 50 мм, Большая пластина, совместима с тиристором 41a и 100A
    Проводка ножного выключателя изолирована от сети, что безопасно даже при прикосновении
    Ножной переключатель может быть сварен только один раз, независимо от того, сколько времени требуется для понижения. Вторая точечная сварка должна быть ослаблена и опущена снова
    Цепь анти-встряхивания добавляется для предотвращения ложной точечной сварки, вызванной тряской Контакта Переключателя при подавлении ножного выключателя
    Индикатор включения питания красный, зеленый светильник включен во время сварки
    Наш Тиристор принимает большие основные компоненты, не дешевые маленькие сердцевины.
    Олово добавляется при чрезмерном токе платы для обеспечения выхода
    После изготовления точечной сварочной машины она не повлияет на Питание Электросети дома.
    Тиристор на плате управления 41a, который может использоваться только на одном трансформаторе микроволновой печи. Использование двойных трансформаторов приведет к повреждению перегрузки по току; Основной полный ток нагрузки рекомендуется быть менее 20a и не более 25A

    Если вы хотите использовать двойные трансформаторы, основной ток больше, и вам нужно использовать панель управления тиристором 100A. Рекомендуется, чтобы максимальный первичный ток не превышал 40А
    Плата должна питаться от нашего трансформатора 9 В (требуется другой внешний снимок). Несколько друзей используют свой собственный блок питания 12 В, который неустойчив! Поэтому владелец магазина настоятельно рекомендует всем друзьям купить наш трансформатор 9 В. Наш магазин не будет нести ответственность за любые проблемы при использовании других источников питания.


    Необходимо прочитать перед покупкой: Эта печатная плата действует только как переключатель и не влияет на текущий выход. Некоторые покупатели реагируют, что железный лист может быть сварен без добавления платы. Говорят, что это проблема платы. Здесь я четко говорю вам, что мощность трансформатора слишком мала, или ваш вторичный слишком тонкий, или напряжение слишком низкое. Короче говоря, есть много факторов! Контрольная панель не влияет на ток, но время точечной сварки короткое, Теплоотдача концентрируется, и насколько толстое железо может быть сварено, связано только с вашим трансформатором! Не всегда сомневайтесь в доске. Плата используется только для точечной сварки. Если вы не добавили панель управления, вы чувствуете, что ток большой. На самом деле, он всегда горит снова. Как и Электрический сварочный аппарат, небольшой ток может расплавить железо!
    Пожалуйста, внимательно отнеситесь к оформлению заказа. Люди, которые любят поднимать планку или не понимают цепь, не должны размещать заказ!
    Принцип точечной сварки
    Аппарат для точечной сварки Переменного тока использует трансформатор для преобразования 220 В (380 В обычно используется для промышленного точечного сварочного аппарата) переменного тока в более низкое напряжение, который ведет к точечной сварке электрода через электрод, и использует электродное короткое замыкание (контакт электрода имеет очень низкое контактное сопротивление с сваркой, Который называется коротким замыканием в настоящее время) Мгновенный большой ток, произведенный, обеспечивает сварку и производит самородок для достижения цели сварки. Большой ток во время точечной сварки является ключом точечной сварки. При изготовлении аппарата для точечной сварки необходимо использовать генерацию большого тока в качестве основной линии, за которой следует контроль времени точечной сварки, чтобы большинство пользователей чувствовали себя хлопотно.
    1. Выбор трансформатора очень важен.
    Точечная сварка является высокой токовой сваркой и потребляет много энергии во время сварки. Мощность точечной сварки батареи тонкая никелевая полоса составляет 2 кВт, что требует большой выходной мощности трансформатора, и трудно добиться успеха с небольшим трансформатором. Учитывая Размер трансформатора, затраты на структурную реконструкцию и нагрузку на него, рекомендуется использовать трансформатор микроволновой печи, который достаточно для удовлетворения случайной точечной сварки в повседневной жизни.
    2. Выберите подходящее время и режим управления переключателем.
    Почти все промышленные точечные сварочные аппараты переменного тока используют тиристорный угол проводимости и время проводимости для контроля интенсивности и времени точечной сварки, которые можно точно контролировать до одного импульса. Большинство онлайн-машин для точечной сварки DIY используют реле времени для управления контактом переменного тока. Этот метод имеет слишком много недостатков. Не рекомендуется использовать этот метод. Рекомендуется использовать тиристорный кремний.
    3. Правильно понять ток и время точечной сварки.
    Во время точечной сварки температура сварочного пятна очень высокая, что вызовет окисление металла возле сварочного пятна, что влияет на прочность и характеристики материала сварочного пятна. Чем дольше время точечной сварки, тем серьезнее окисление. Таким образом, соответствующий способ сварки заключается в том, чтобы взять как можно более короткий срок под высоким током и времени точечной сварки, как правило, не превышает 0,5 секунд. Текущая выходная мощность промышленного точечного сварочного аппарата очень большая, таким образом, соответствующий ток должен быть выбран в соответствии с сварочными материалами различной толщины, чтобы гарантировать качество сварки, предотвращающее сгорание и брызги места сварки. Выходная мощность точечного сварщика, модифицированного трансформатором микроволновой печи, обычно ограничена. Для тех, кто имеет функцию регулировки тока, сначала следует установить максимальный ток, чтобы изучить самое короткое время сварки под максимальным током; если вторичная линия и электродный линейный сварочный трансформатор толстые, коэффициент вторичного тока большой. В это время лучше регулировать ток, чтобы не было очевидного обесцвечивания вокруг сварочного пятна во время точечной сварки. Некоторые элементы сети, если выбранный трансформатор неуместен или вторичная линия тонкая, что приводит к небольшому выходному току и сложной точечной сварке, мы должны продлить время точечной сварки, чтобы компенсировать это. Я не выступаю за это. Мы должны усердно работать на трансформаторе.
    4. Связь между напряжением точечной сварки и эффектом точечной сварки.
    Точечная сварка плавится под высоким током, что влияет на эффект точечной сварки. Пока ток достаточно большой во время точечной сварки, он не имеет прямой связи с напряжением точечной сварки, но сопротивление при вторичной цепи точечной сварки влияет на максимальный точечный сварочный ток. Сопротивление точечной сварки включает в себя четыре части: контактное сопротивление при контакте, точечный сварочный электрод, электрод свинца и вторичное сопротивление обмотки. Если общее сопротивление в точечной сварочной цепи низкое, если сопротивление в цепи небольшое, может использоваться Вторичное напряжение, поэтому нагрев не очевиден и эффективность высока. Таким образом, вторичная площадь поперечного сечения большого промышленного точечного сварочного аппарата велика, электрод очень толстый, а Вторичное напряжение является относительно низким, всего 2 В. Большинство энтузиастов считают, что вторичная обмотка 4 витка (напряжение немного ниже 4 в) во время точечной сварки «сделай сам» эффект точечной сварки не является идеальным. После увеличения напряжения на один круг, эффект точечной сварки будет лучше. Ошибочно, что Вторичное напряжение выше. На самом деле, это из-за недостаточной площади поперечного сечения вторичной линии его трансформатора или тонкого электрода свинца. Идеальный точечный сварочный аппарат заключается в том, что вторичный может выводить достаточно тока при более низком напряжении. Увеличение вторичного напряжения приведет к недостатку тяжелого нагрева электродный линейный и вторичный.
    5. Будьте готовы к сварочному нагреву.
    Энергия во время точечной сварки очень большая, температура на месте сварки очень высокая, сварочный электрод и сварочный электрод являются медными, и теплопроводность очень быстрая. Тепло непрерывного точечного сварочного электрода очень очевидно, даже жарко. Тепло сварочного электрода свинца и вторичной катушки также очень очевидно при высоком токе. Трансформатор находится в рабочем состоянии перегрузки, а тепло первичной катушки и железного сердечника также быстро, таким образом, это небольшой прибор для точечной сварки, изготовленный из одного трансформатора микроволновой печи, он не является пригодным для непрерывной точечной сварки в течение длительного времени. Наиболее очевидным нагревом является сварочный электрод, который будет слишком горячим, чтобы держать и заставить вас остановить. Потому что сварочный электрод будет слишком горячим, чтобы использовать во-первых, нет необходимости усиливать тепловыделение для внутренних компонентов сварочного аппарата; тиристор на панели управления сварочного аппарата имеет легкий нагрев, Таким образом, тиристор на плате управления, которую я проектировал, не добавляет теплоотвода.
    Если вы хотите непрерывно точечно сваривать в течение длительного времени, вы должны учитывать принудительное тепловыделение нагревательных частей. Деталь сварочного электрода обычно соединена с водой для рассеивания тепла. Площадь поперечного сечения сварочного электрода должна быть большой. Если он не большой, его также необходимо подключить к воде для отвода тепла. Тиристор на плате управления должен быть заменен на модуль с более высоким током и надежно рассеивать тепло. Основной трансформатор также должен рассеивать тепло. Конечно, трансформатор микроволновой печи не является квалифицированным, поэтому это большая проблема, стоимость не низкая, что также является причиной высокой цены на большие промышленные точечные сварочные аппараты.
    6. Точечный сварочный электрод оказывает большое влияние на эффект точечной сварки.
    Электрод является важной частью сварочной цепи. Он передает ток и давление в область сварки, рассеивает часть тепла на поверхности сварной конструкции и области сварки, а также положения и зажимает заготовку в соответствующем положении. Его Рабочая поверхность и прилегающая область будут иметь большую плотность тока, сжимающее напряжение и температурный градиент, а также очень жесткие условия работы. Выбор электрода часто игнорируется энтузиастами, практика доказала, что красная медь (чистая медь) в обычных материалах может использоваться только неохотно, а латунь и алюминий не могут использоваться. Если он часто используется, лучше купить специальный сварочный электрод. Хромовая циркониевая медь используется для точечной сварки нержавеющей стали, оксид алюминия лучше всего используется для точечной сварки никелевого листа, а вольфрамовый молибденовый электрод необходим для точечной сварки медных деталей. Специфический метод выбора может быть Baidu. Более подробное введение в Интернете.
    7. Давление сварочного электрода влияет на эффект точечной сварки.
    Во время точечной сварки к сварочному электроду должно быть применено соответствующее давление для уменьшения контактного сопротивления между верхней частью сварочного электрода и сваркой, увеличьте ток сварки и улучшите эффект сварки. Слишком низкое давление будет производить всплеск и сгореть через тонкие сварочные материалы, и трудно создать эффективный самородок на месте сварки; слишком высокое давление вызовет депрессию на месте сварки и ускорит абляции сварочного электрода. Пневматическое давление используется при промышленной точечной сварке легко контролировать. Он портативный. Когда он используется вручную, это зависит от ощущения. Идеально, чтобы иметь меньше брызг и без депрессии при точечной сварке. Вам нужно накопить больше опыта.
