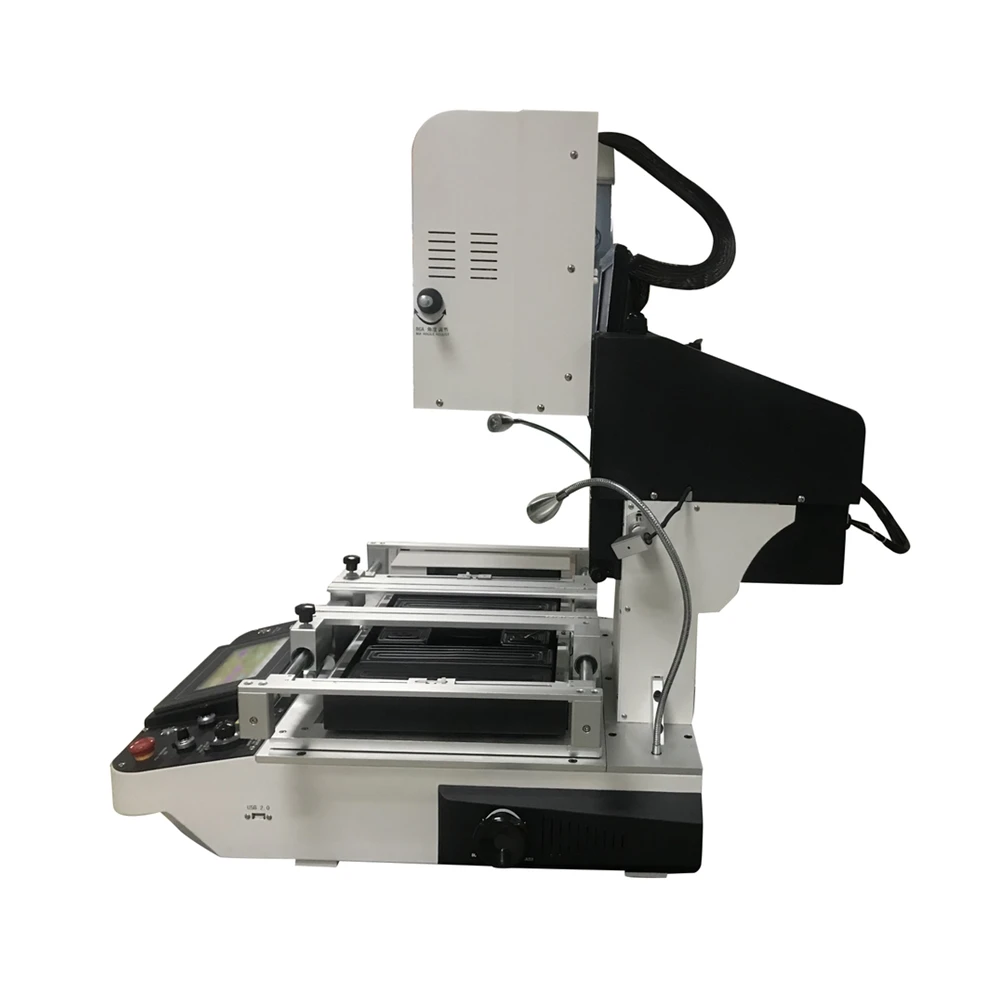

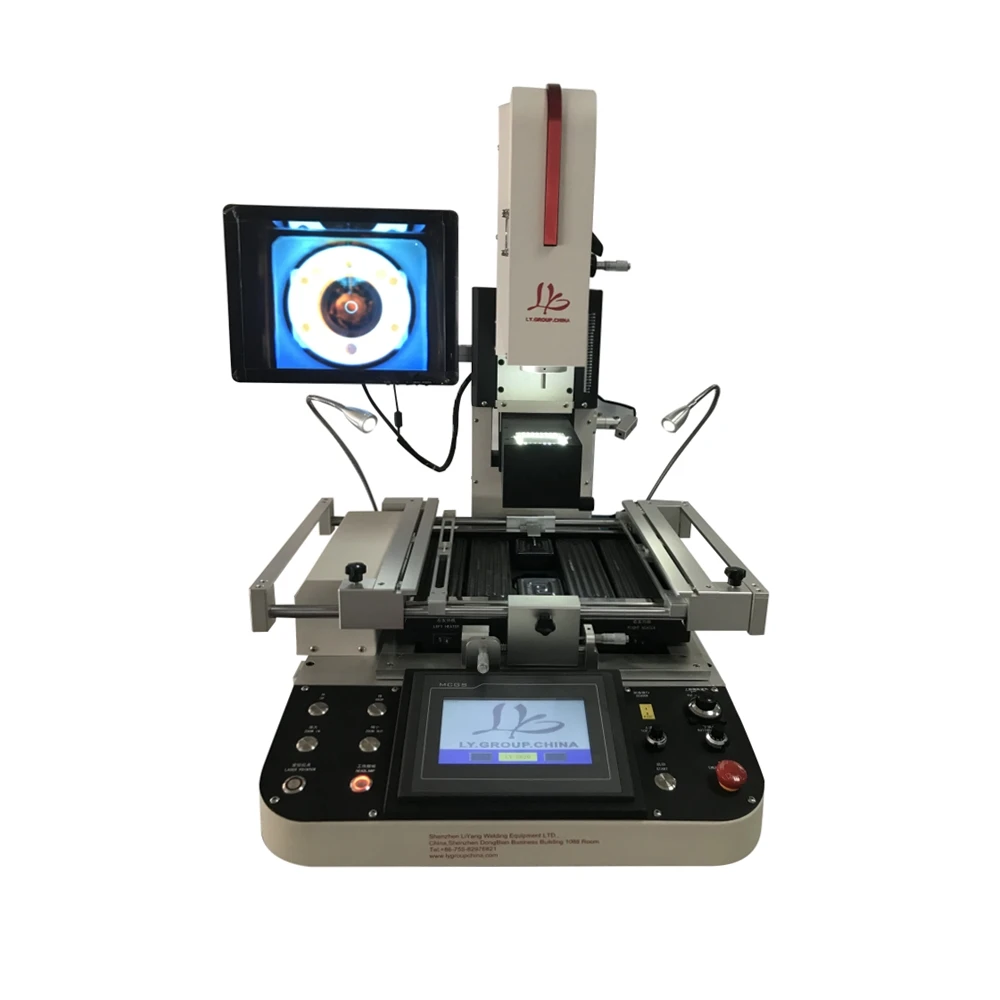

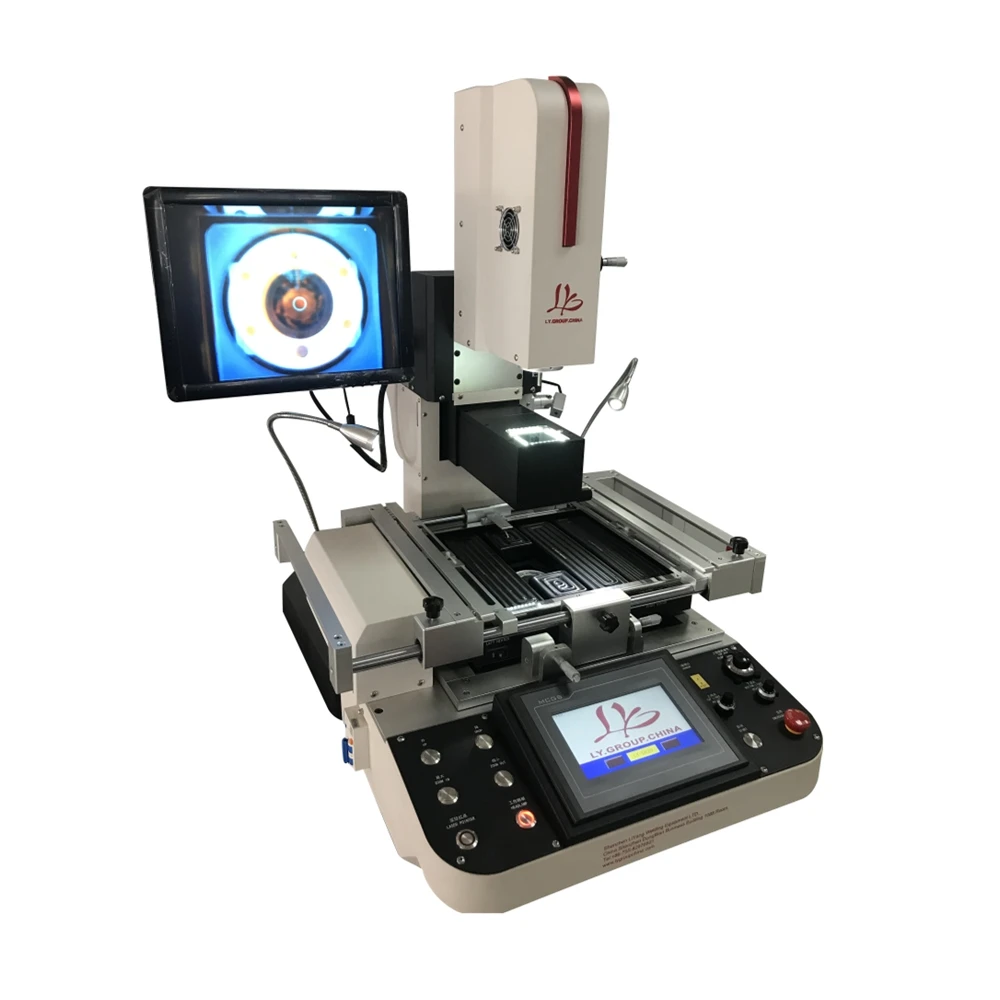

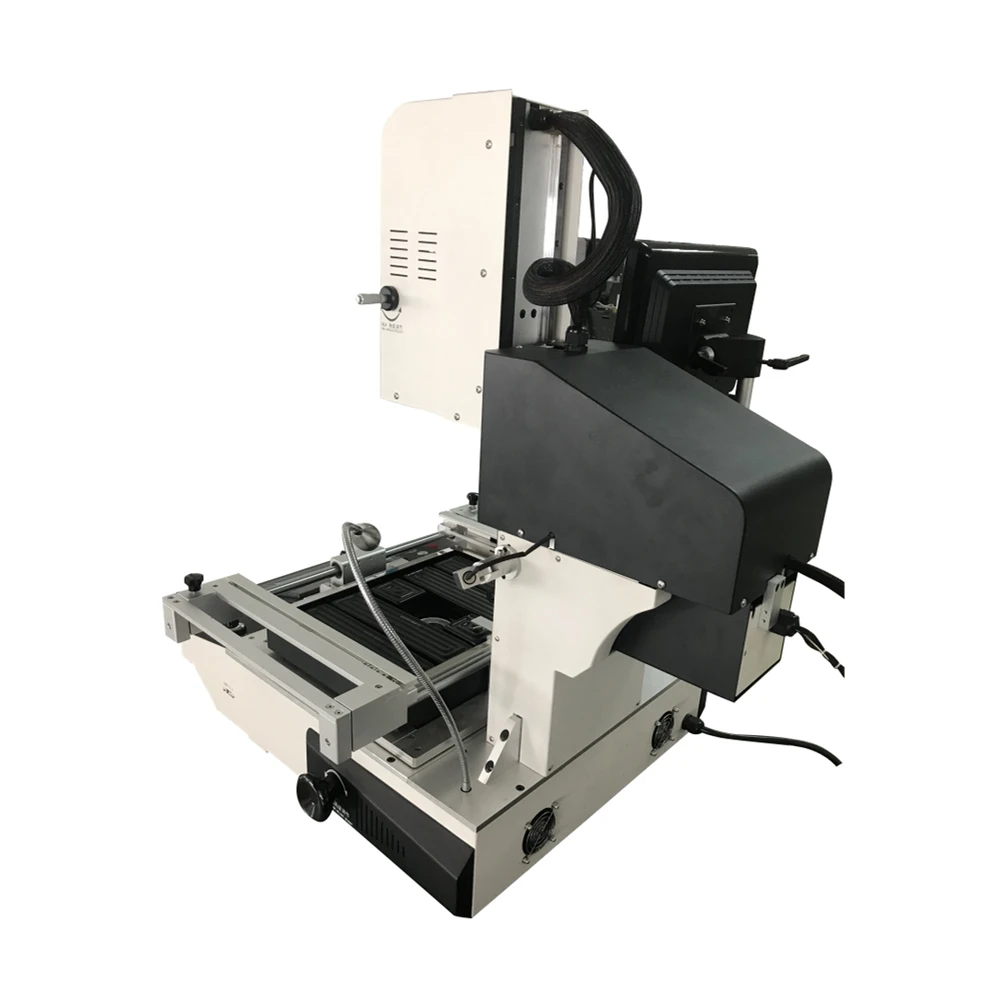

LY G820 полуавтоматический компактный Выравнивающий BGA трафареты для ремонтной

LY G820 полуавтоматический компактный Выравнивающий BGA трафареты для ремонтной

1. Интерфейс человека-машины с сенсорным экраном высокой четкости, управление PLC, функция мгновенного анализа кривой, отображение набора в реальном времени и кривая измеренной температуры, и кривая может быть анализирована и исправлена.

2. Высокоточный к-тип термопары замкнутый цикл управления и автоматическая система компенсации температуры, в сочетании с PLC и модуль температуры для реализации контроля температуры

В то же время внешний интерфейс измерения температуры реализует Точное обнаружение температуры и

Точный анализ и калибровка измеренной кривой температуры

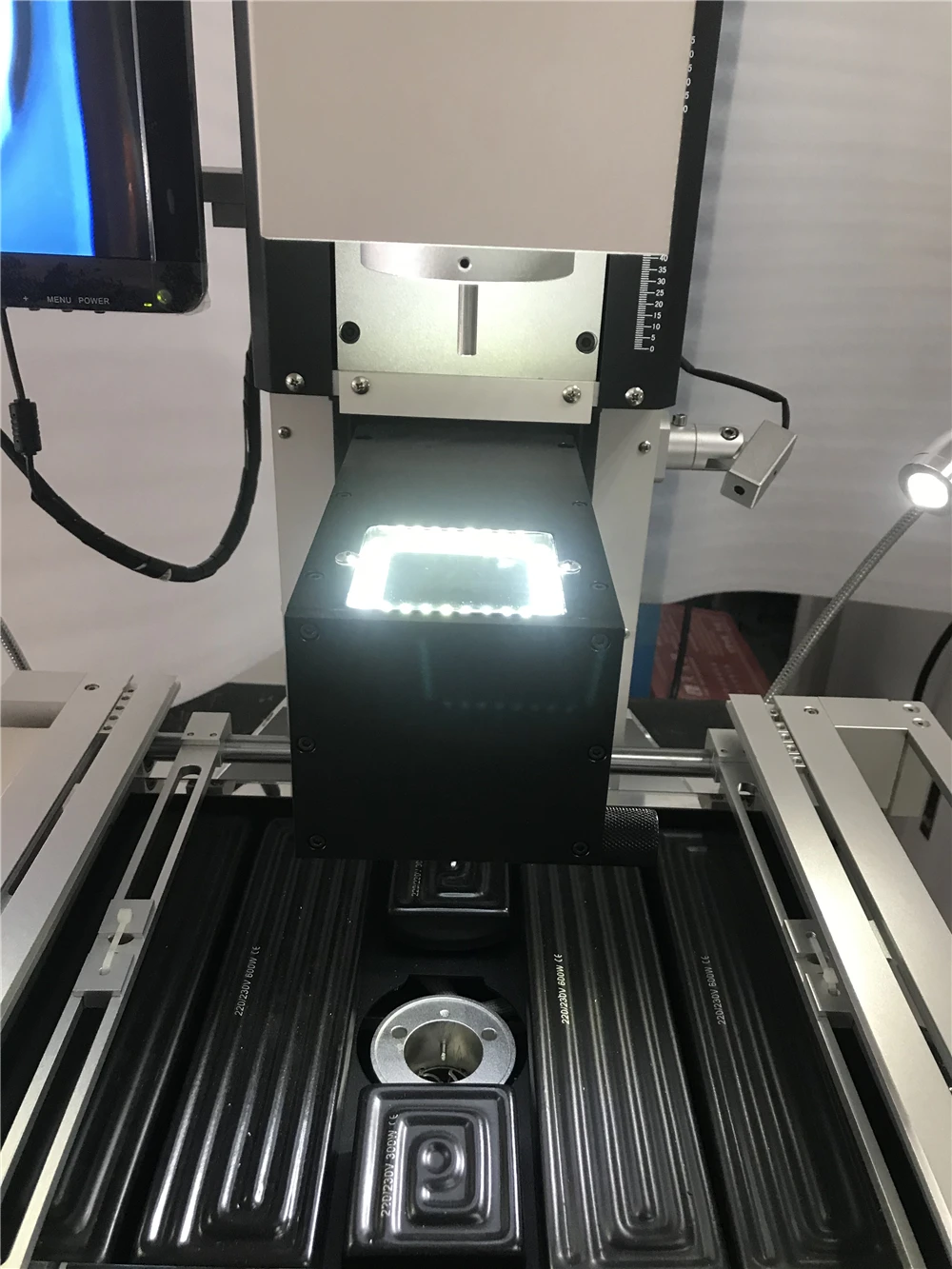

3. Используется Высокоточная цифровая система выравнивания видео, для позиционирования печатных плат используется v-образное отверстие, а для x, y используется линейное скользящее сиденье

Ось z может быть точно настроена или быстро расположена, что удобно и точно подходит для различных методов макета PCB и различных размеров

Позиционирование небольшой платы PCB

4. Гибкое и удобное подвижное универсальное приспособление может защитить печатную плату и предотвратить повреждение устройств PCB edge и PCB

Деформация, и может адаптироваться к ремонту различных размеров BGA посылка;

5. Он оснащен воздушными насадками из сплава различных спецификаций, которые могут поворачиваться и располагаться на 360 градусов, что легко установить и заменить;

6. Верхняя и нижняя температурные зоны нагреваются независимо, и три температурные зоны могут осуществлять многогрупповый и многоступенчатый контроль температуры одновременно, чтобы обеспечить синхронизацию различных температурных зон

Добиться наилучшего эффекта сварки. Температура нагрева, время, наклон, охлаждение и вакуум могут быть установлены на интерфейсе man-machine.

7. 8 секций контроля температуры могут быть установлены в верхней и нижней температурных зонах, и кривая температуры может храниться массово, который может быть скорректирован в соответствии с различными BGA в любое время

С, анализ кривой, настройка и коррекция также могут быть выполнены на сенсорном экране; Три зоны нагрева контролируются независимым алгоритмом PID

Процесс нагрева,

8. Более равномерное повышение температуры и более точная температура;

9. Используйте мощный вентилятор поперечного потока, чтобы быстро охладить печатную плату, чтобы предотвратить деформацию печатной платы, монтаж, сварку и разборку

Реализовать Интеллектуальный автоматический контроль процесса;

10. Он имеет интерфейс USB, который может легко загрузить текущий кривой и хранить его в флэш-диске USB, и подключить мышь, чтобы использовать расширенное сенсорное управление

Время использования экрана

11. Настройте функцию голосового управления «Ранняя сигнализация». Предупредите операторов сделать предупреждение голосовым управлением 5-10 секунд до завершения разборки и сварки

Вне подготовки. После того, как верхний и нижний горячий воздух прекратит нагревание, система охлаждения запускается и автоматически останавливает охлаждение, когда температура опускается до нормальной температуры. Гарантируем

Машина не возрастет после нагревания!

12. Сертифицировано CE, оснащено аварийным выключателем и автоматическим устройством защиты от отключения питания в чехол аварийной ситуации.

Общая мощность 5300 Вт

Верхний нагреватель мощности 1200 Вт

Нижняя тепловая мощность нижний нагреватель вторая температурная зона 1200 Вт, третья температурная зона 2700 Вт (добавить большую площадь нагрева, чтобы адаптироваться к различным печатных плат)

Мощность AC220V ± 10% 50 / 60 Гц

Размеры l610 × W920 × H885 мм

Позиционирование v-образного слота для карт, поддержка PCB может быть отрегулирована в X направлении и оснащена универсальным креплением

Температурный контроль k-типа термопары (датчик K) замкнутая петля

Точность температуры ± 2 градусов

Размер печатной платы Макс 380 × 370 мм мин 22 × 22 мм

Подходит для чипа BGA 2*2-50*50 мм

Подходит для самого маленького чипа

Расстояние

Минимальный чип расстояние 0,15 мм

1 внешний датчик температуры с внешним портом измерения температуры (опционально)

Верхнее сопло 31*31, 38*38, 41*41 мм, нижнее сопло 35*35, 55*55 мм (всего 5 шт)

Алюминиевое приспособление * 6 шт

Ручка M5 * 6 шт.

Вакуумные присоски * 5 шт.

1 комплект вакуумной нержавеющей всасывающей насадки (5 шт.)

Датчик температуры * 1

Пинцет * 1

Гаечный ключ * 3

Винты счетчика машины * 6

Упаковка: деревянный чехол

Размер коробки: 104х70х78см

Вес брутто: около 100 кг
