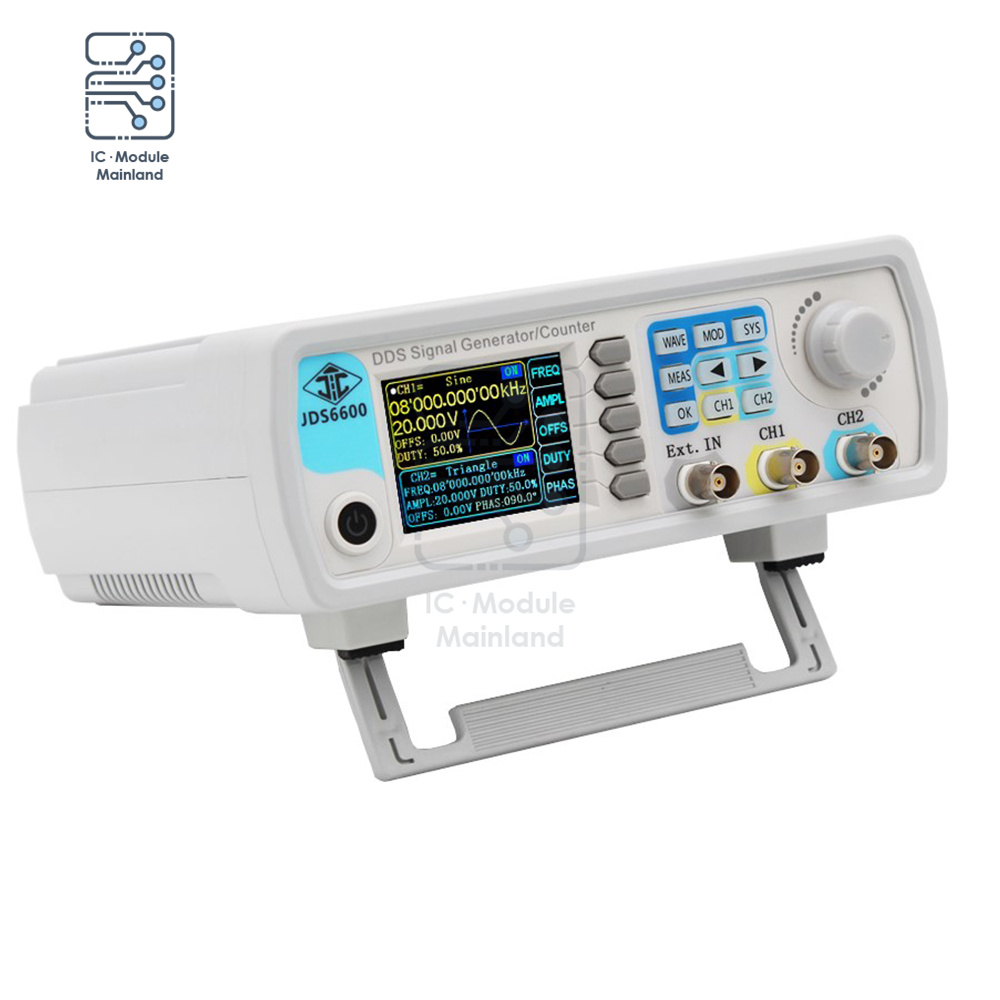

Описание товара:

-Двухканальный функциональный генератор сигналов из этой серии-многофункциональный генератор сигналов с высокой точностью и высокой производительностью. Он принимает Большие весы интегральных схем FPGA, высокоскоростной микропроцессор MCU и с высокой точностью осциллятора в качестве базы во внутренней цепи, что делает сигналы более стабильными.

-Процесс SMT может значительно улучшить защиту от помех и срок службы инструмента. Он имеет полностью независимый двухканальный DDS сигнал и TTL уровень выхода, может генерировать сигналы синуса/треугольника/квадрата/пилообразной/импульсной волны, белого шума и т. Д.

-Этот инструмент отлично сочетается с высокой эксплуатацией, отличными техническими параметрами и множеством функций в генерации сигнала, сканировании формы волны, измерительных параметрах и использовании. Это отличный испытательный или измерительный инструмент для инженеров электроники, электронной лаборатории, обучения и исследований.



Особенности:

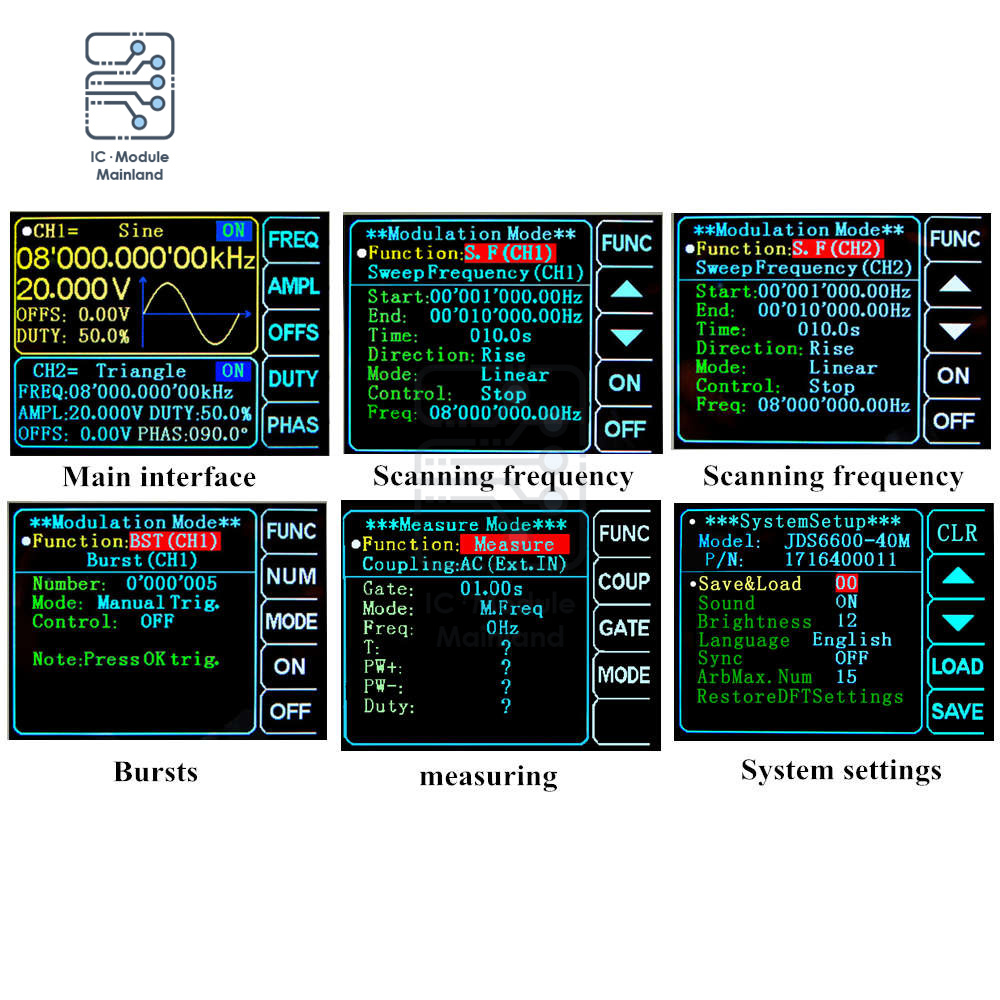

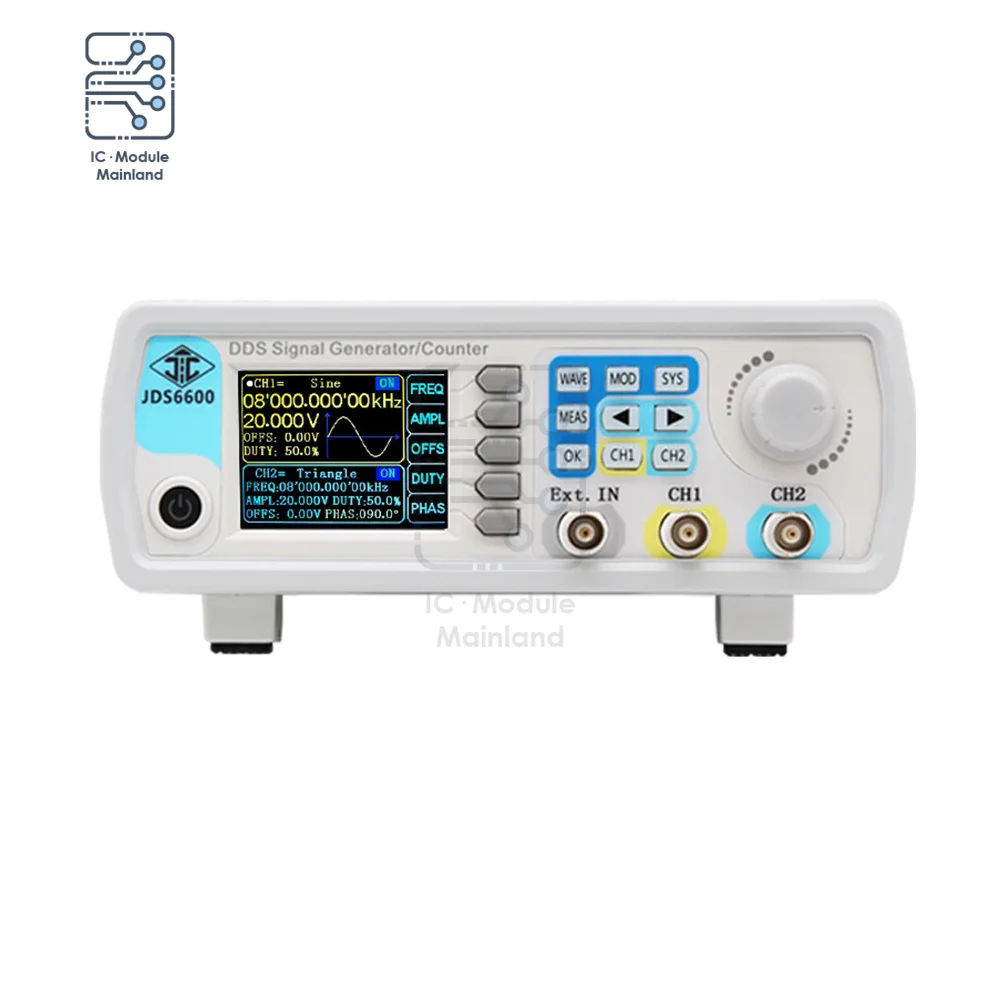

-1. Принять 320*240 2,4 ''TFT цветной ЖК-дисплей, одновременно отображать параметры CH1 и CH2, возможность воспроизводить шаблоны пользовательской формы волны.

-2. Используйте Мягкие силиконовые клавиши вместо традиционных патч-ключей, высокая чувствительность и удобство в эксплуатации.

-3. Использование технологии прямого цифрового синтеза DDS для создания точного, стабильного и низкого искажения выходного сигнала.

-4. Макс. Выходная частота (Синусоидальная волна) до 15 МГц/30 МГц/40 МГц/50 МГц (опционально), частота дискретизации 200MSa/s и 14 бит вертикального разрешения.

-5. Полностью независимый выход с двумя каналами, синхронизация работы и регулируемая фаза.

-6. Отличное улучшение производительности квадратных волн, диапазон квадратных частот до to15MHzwith без искажений.

-7,60 групп произвольных волн, глубина памяти каждой группы is2048 * 14 бит.

-8. Высокочастотная точность и разрешение: точность частоты до 10 ^(-6) величины, общий диапазон разрешения частоты составляет 0,01 Гц.

-9. Высокое разрешение амплитуды: минимальное разрешение амплитуды может достигать 1МВ, амплитудный диапазон 0Vpp ~ 20Vpp.

-10. Рабочий цикл каждого канала может быть скорректирован независимо 0,1%-99.9%, регулирующее разрешение 0.1%.

-11. Ширина импульса и время импульсного цикла точно регулируются, регулировка диапазона 30nS-4000S

-12. Функции сканирования: Линейная развертка и логарифмическая развертка; 0,1 s-999,9 s Время развертки; Сортировка, обратная и круглая направленность развертки.

-13. С функцией импульсного импульса, позволяют выходу блока 1 ~ 1048575 произвольных импульсных поездов.

-14. Функции измерения: может измерять частоту сигнала, цикл, ширину положительного/отрицательного импульса и рабочий цикл; 1 Гц ~ 100 МГц частотный диапазон.

-15.-9,99 V ~ 9,99 V DC офсетная печать, офсетная печать Разрешение: 0,01 V.

-16. С функцией вывода цифрового сигнала, CMOS Выходной диапазон 0 ~ 10 В.

-17. Функция хранения: может хранить 100 групп параметров, установленных пользователем и извлекать в любое время.

-18. Функция счетчика: с режимами соединения постоянного и переменного тока.

-19. Функция редактирования произвольных волн: пользователь может редактировать произвольные волны на ПК, а затем загружать на

-20. Выход из прибора.

-21. Функция связи: ПК может использоваться для управления прибором.

-21. С защитой от короткого замыкания на выходе: все выходы сигнала могут работать 60 с при нагрузке короткого замыкания.



Частотная характеристика:

-Режим: JDS6600-50M

Синусоидальный Диапазон частот: 0 ~ 50 МГц

Диапазон квадратных частот: 0 ~ 15 МГц

Треугольный Частотный диапазон: 0 ~ 15 МГц

Диапазон частоты импульса: 0 ~ 6 МГц

TTL Цифровой частотный диапазон: 0 ~ 6 МГц

Частотный диапазон произвольной волны: 0 ~ 6 МГц

Время квадратного подъема: ≤ 15 нс

Диапазон регулировки ширины импульса: 30nS-4000S

Разрешение частоты Mininum: 0.01µгц (0,00000001 Гц)

Точность частоты: ± 20ppm

Стабильность частоты: ± 1ppm/3h

-Характеристика формы волны:

Форма волны: синус, квадрат, треугольник, пульс (коррекция рабочего цикла, ширина импульса и время цикла регулируются), произвольная волна, CMOS, уровень постоянного тока, полуволна, полная волна, pos-Ladder, Neg-Ladder, Noise, Exponential Rise, Exponential Fall, Tone, Cink pulse, Lorentz Pulse и 60 видов пользовательских сигналов.

Длина волны: 2048 точек

Частота дискретизации формы волны: 200MSa/s

Разрешение волны: 14 бит

Синус: гармоническое подавление: ≥ 45dBc(<1 МГц); ≥ 40dBc(1 МГц ~ 20 МГц)

Общее гармоническое искажение:<0.8%(20 Гц ~ 20 кГц, 0dBm)

Квадрат и Пульс: Overshoot (квадрат):≤ 5%

Диапазон рабочего цикла (пульс):0.1% ~ 99.9%

Пандус волны: линейность: ≥ 98% (0,01 Гц ~ 10 кГц)

-Характеристики выхода:

Амплитудный диапазон: Частота> 30 МГц

0Vpp ~ 5Vpp

Амплитудное Разрешение: 1 мВ

Амплитудная стабильность: ± 0.5%/5 ч

Амплитудная Плоскостность: ± 5%(<10 МГц); ± 10%(>10 МГц)

-Выход формы волны

Выходное сопротивление: 50Ω ± 10% (Типичный)

Защита: короткое замыкание 60S не будет повреждено

-Смещение постоянного тока

Офсетная печать диапазон регулировки: 0 <Выход amplitude≤ 0,4 V

-0,25 V ~ 0,25 V

Офсетная печать Разрешение: 0,01 V

-Фазовая характеристика

Диапазон регулировки фаз: 0 ~ 359.9o

Разрешение фазы: 0.1o

-TTL/COMS выход

Низкий уровень по уровню поверхности: <0,3 V

Высокий уровень: 1V ~ 10V

Повышение уровня/время падения: ≤ 20 нс

-Функция внешнего измерения

Функция счетчика частоты: Диапазон измерения частоты: 1 Гц ~ 100 МГц

Точность измерения: время ворот постоянно регулируется между 0,01 S ~ 10s

Функция счетчика: область подсчета: 0-4294967295

Комбинированный режим: 2 вида режимов соединения, DC и AC

Режим подсчета: ручная работа

Диапазон напряжения входного сигнала: 2Vpp ~ 20Vpp

Измерение ширины импульса: 0,01 НС (разрешение),20 с (максимальное время измерения)

Измерение периода: 0.01ns (разрешение),20s (максимальное время измерения)

-Функция развертки

Канал развертки: CH1 или CH2

Тип развертки: Линейная развертка, бревенчатая развертка

Время подметания: 0,1 s ~ 999,9 s

Диапазон установки: произвольно установить между точкой запуска и точкой остановки

Направление развертки: вперед, назад и круглый ход

-Общие технические параметры

Дисплей: Дисплей Тип: 2,4 дюймов TFT цветной ЖК-дисплей

Количество хранения и загрузки: 100 групп

Расположение: от 00 до 99 (извлечение данных о месте 00 по умолчанию)

Произвольная волна: количество: от 1 до 60, всего 60 групп (по умолчанию 15 групп)

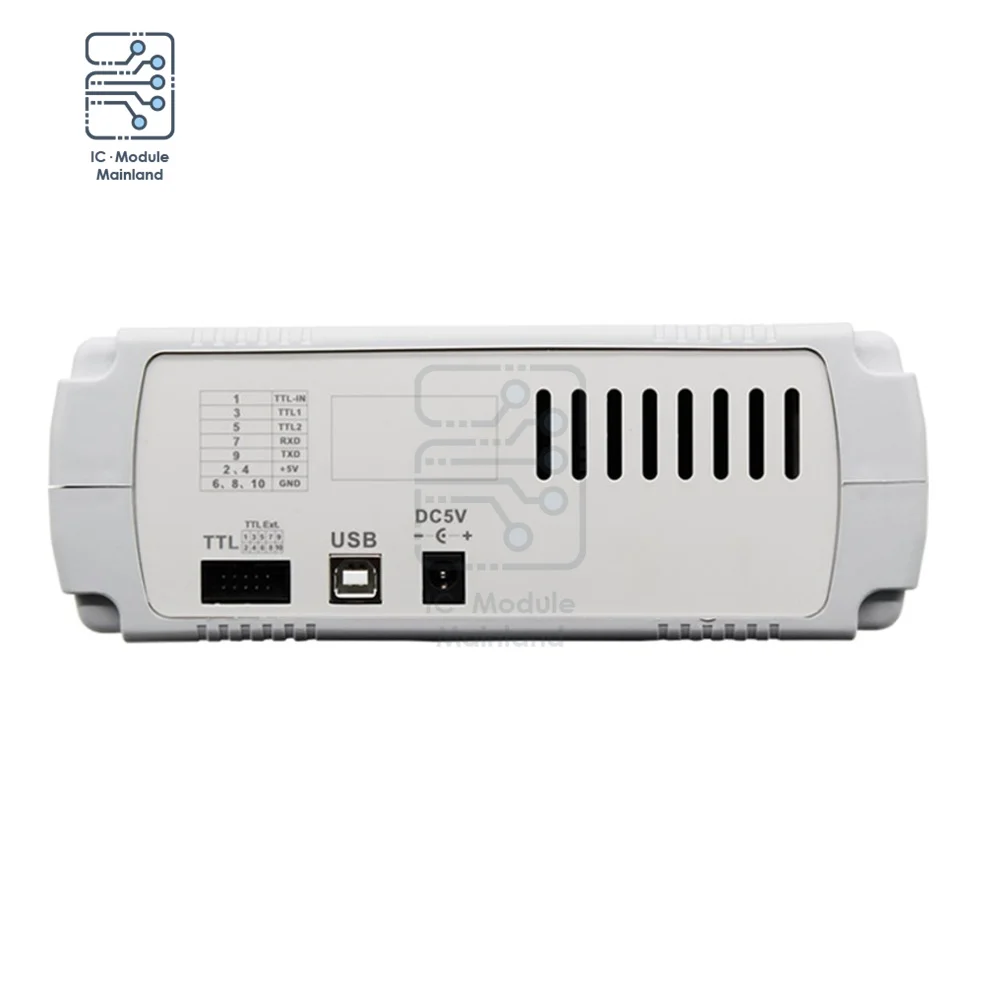

Интерфейс: режим интерфейса: USB к последовательному интерфейсу

Интерфейс расширения-: есть последовательный интерфейс режима уровня TTL, который будет удобен для вторичной разработки.

Скорость связи: Стандартный 115200bps

Протокол связи: принять режим командной строки, открытый протокол

Мощность питания: Напряжение диапазон: DC5V ± 0,5 V

Процесс производства: технология поверхностного монтажа, крупномасштабная интегральная схема, высокая надежность, длительный срок службы

Предупреждение ющий тон: пользователь может установить вкл. Или ВЫКЛ.

Рабочие характеристики: Полная кнопка работы, ручка непрерывной регулировки

Условия окружающей среды: температура: 0 ~ 40 °C, влажность:<80%

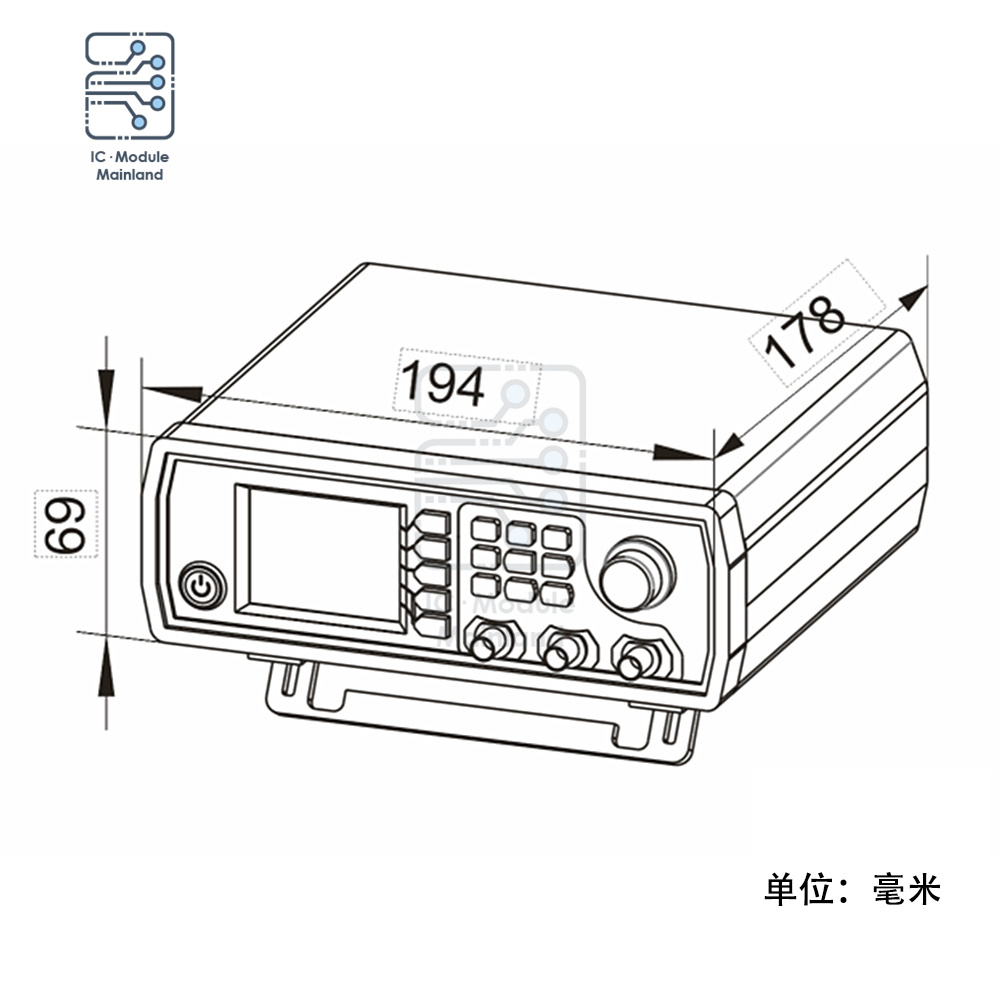

Размер внешней упаковки: 240*210*95 мм

Вес: 980 г

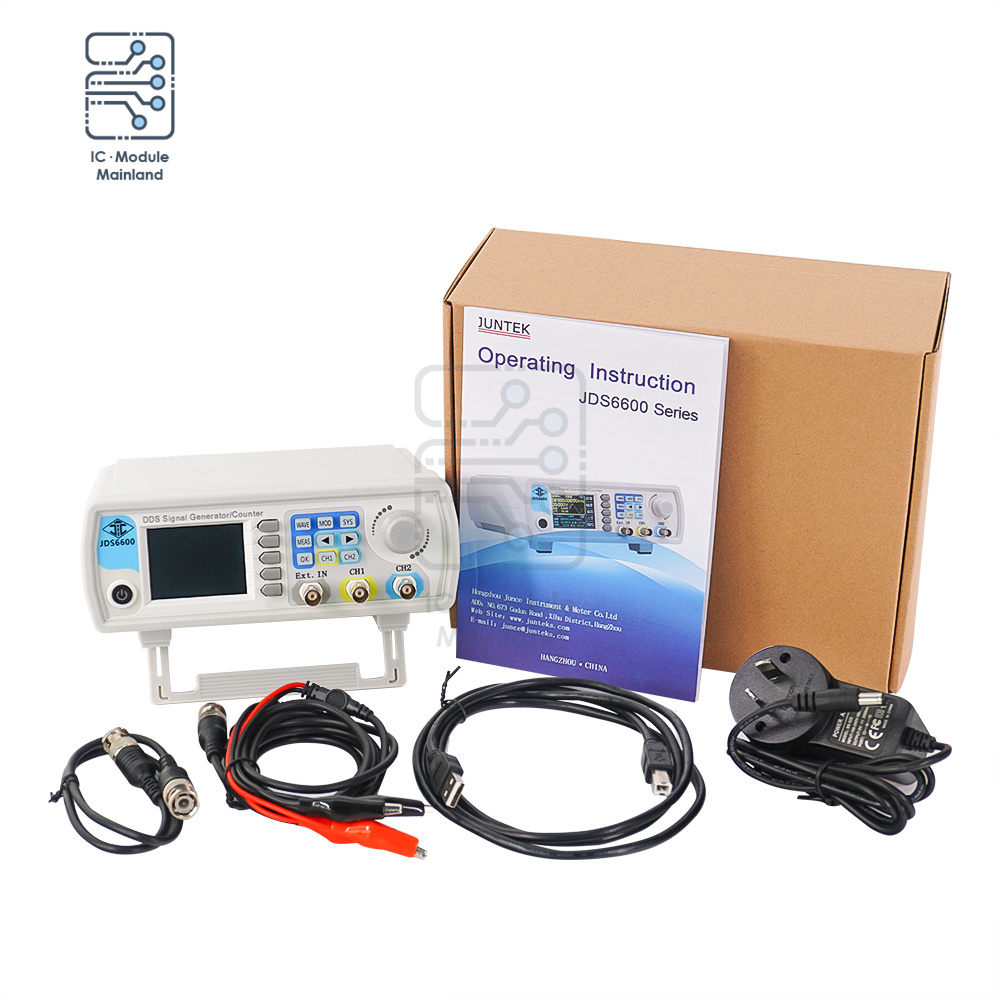

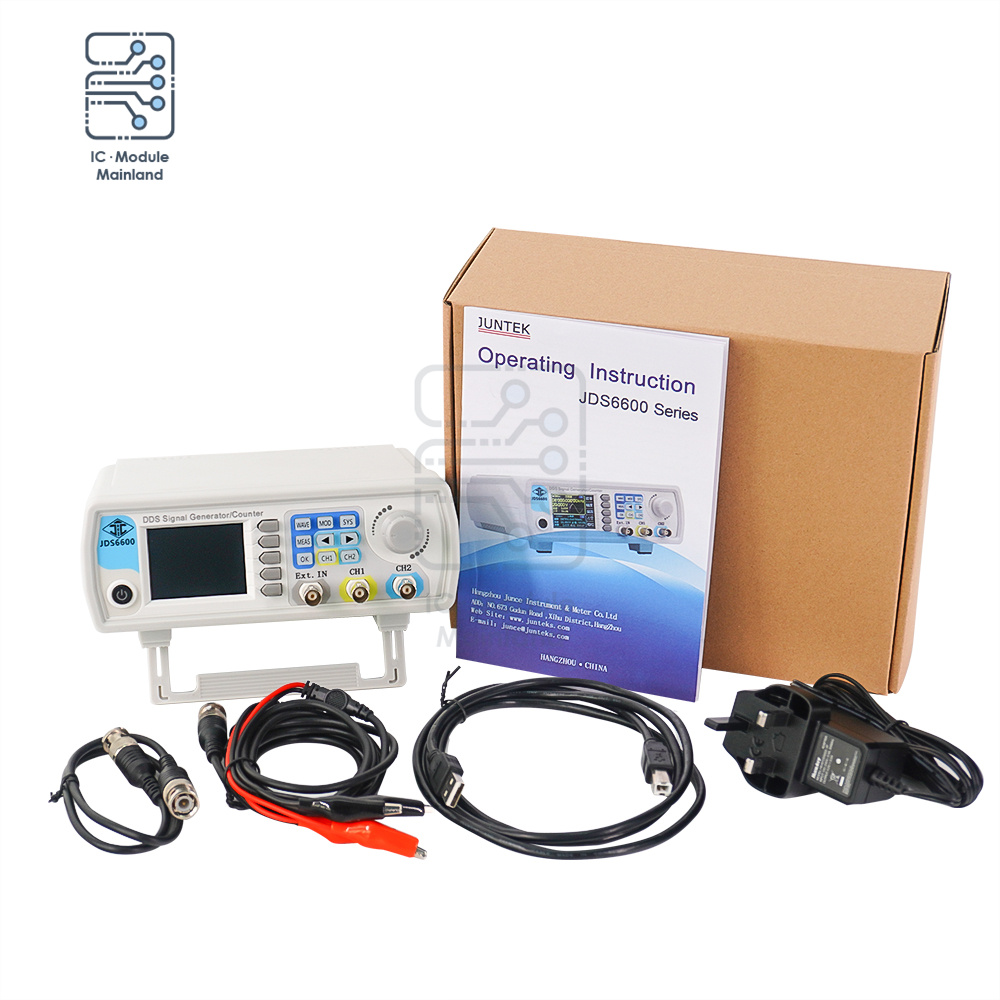

Посылка:

-1 x JDS6600-50M

-Адаптер постоянного тока-1 шт.

-1 х USB кабель

-2 x выходной кабель сигнала

-Руководство пользователя (PDF)-1 шт.

-CD-диск-1 шт.
