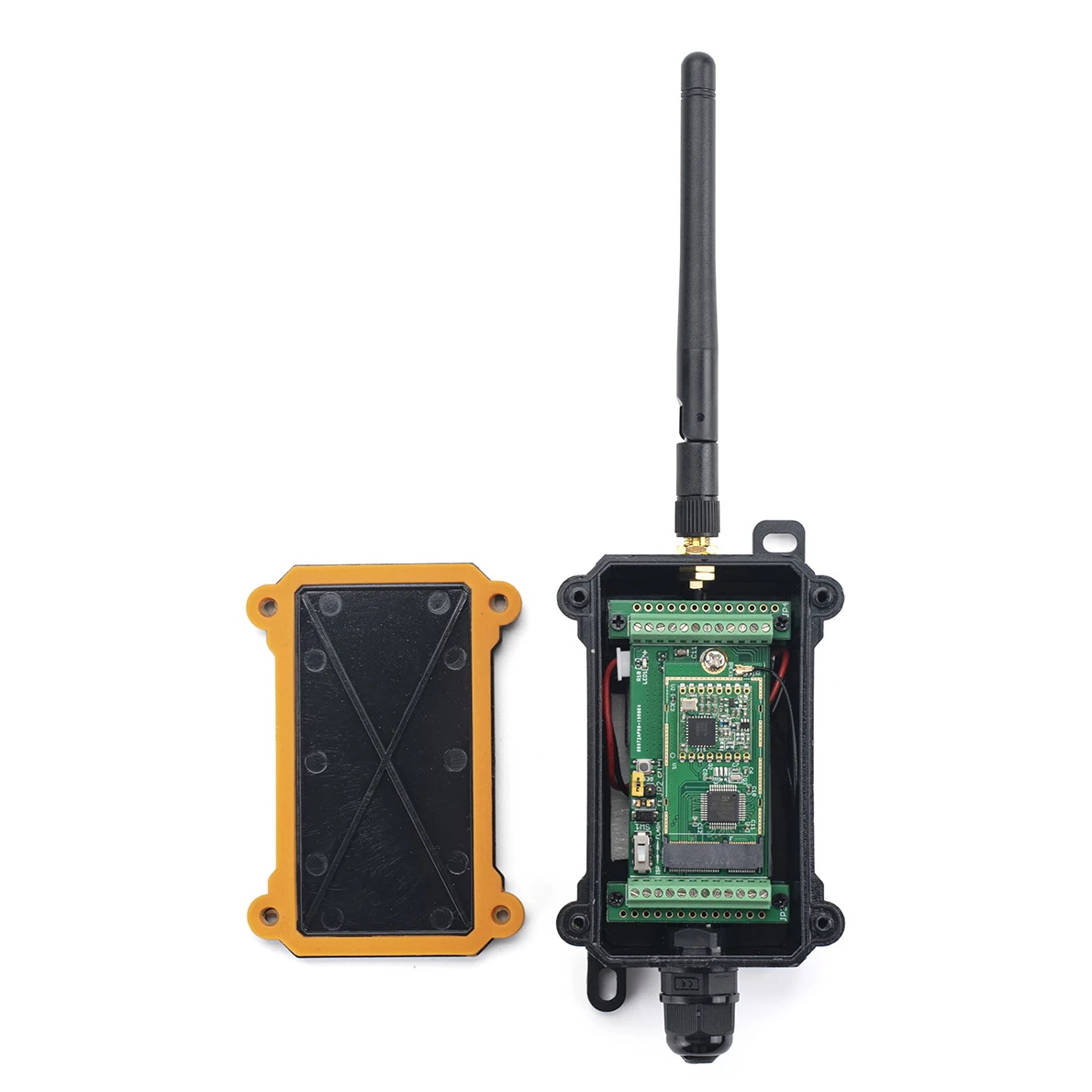

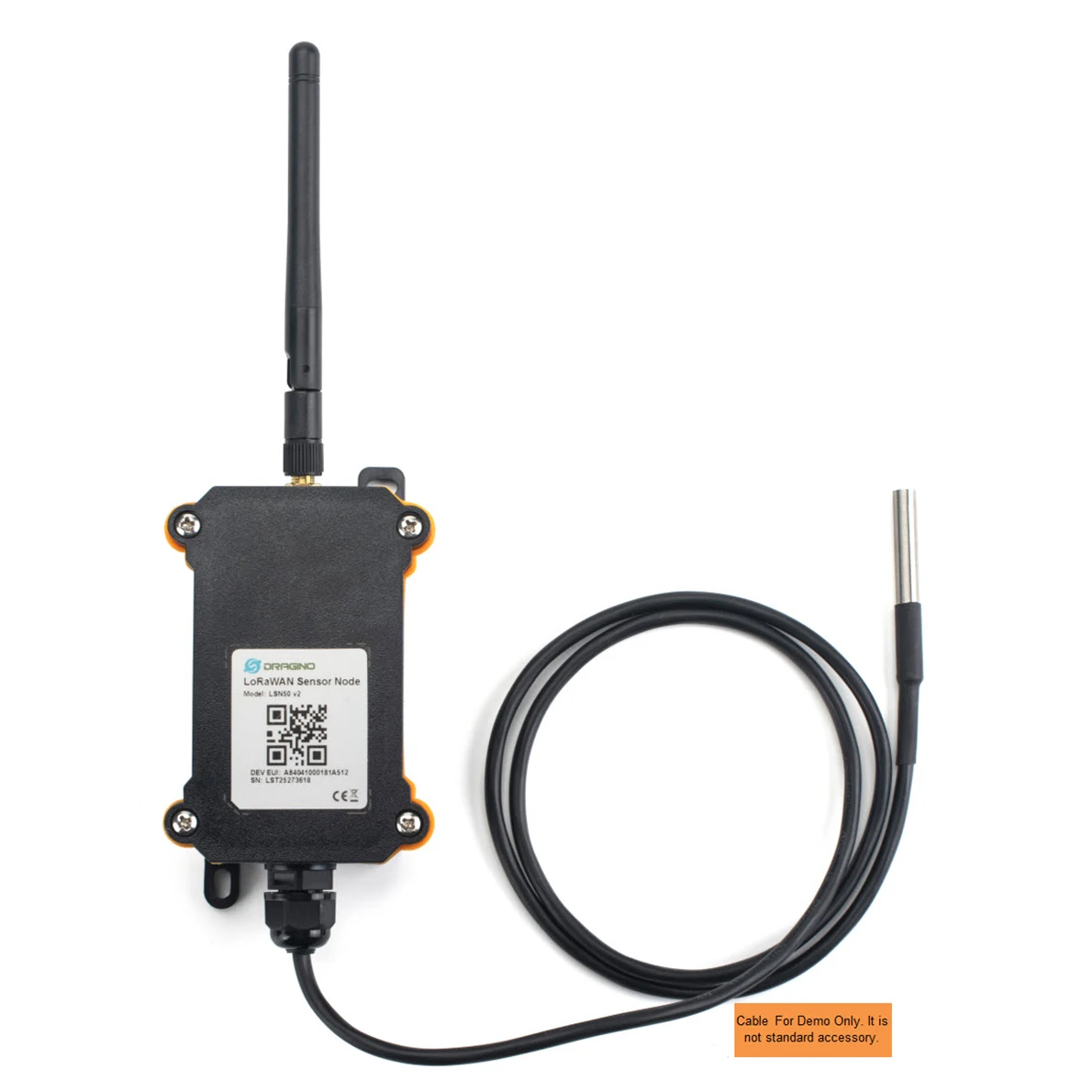

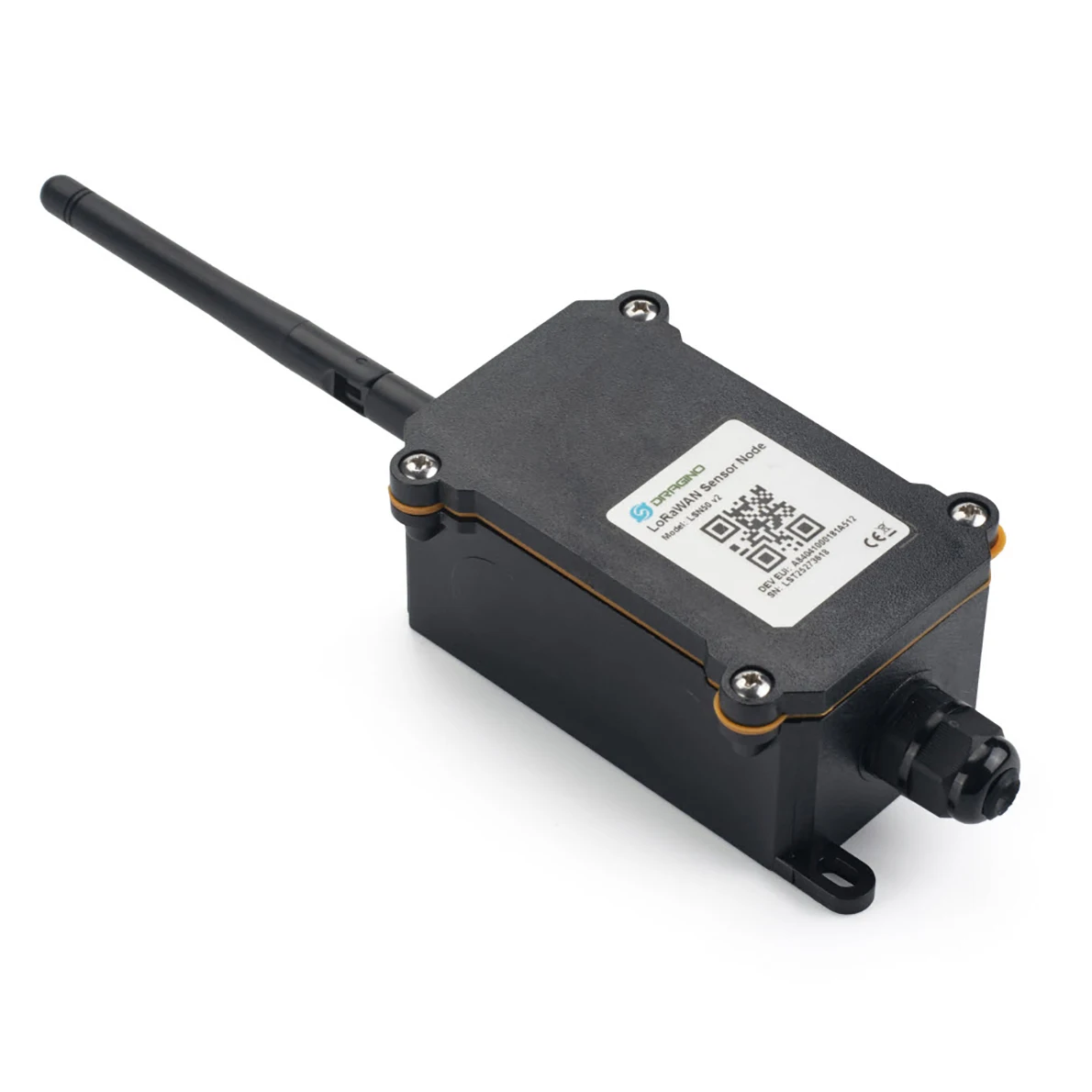

LSN50-V2 водонепроницаемый беспроводной телефон дальнего радиуса действия с

LSN50-V2 водонепроницаемый беспроводной телефон дальнего радиуса действия с

LSN50 датчик LoRa Node-Это длинный Диапазон Датчик LoRa узел. Он предназначен для использования на открытом воздухе и питается от 4000mA или 8500mA Li/SOCl2 батареи для долгосрочного использования. LSN50 предназначен для облегчения разработчикам быстро развернуть решения LoRa и IoT промышленного уровня. Это помогает пользователям превратить идею в практическое применение и сделать Интернет вещей реальностью. Легко программировать, создавать и подключать ваши вещи везде.

Беспроводная деталь LSN50 Основана на SX1276/SX1278 позволяет пользователю отправлять данные и достигать чрезвычайно длинных диапазонов при низком data-rates.It обеспечивает ультра-дальний Спектр распространения связи и высокий помехи иммунитета при одновременном минимизации потребления тока. Он предназначен для профессиональных беспроводных сенсорных сетевых приложений, таких как ирригационные системы, умное измерение, умные города, обнаружение смартфонов, автоматизация зданий и т. д.

LSN50 MCU часть Использует чип STM32l0x от ST, STML0x-это сверхмощные микроконтроллеры STM32L072xx, включающие Мощность подключения универсальной последовательной шины (без кристаллов USB 2,0) с высокопроизводительной рукояткой®Кортекс®-M0 + 32-битное ядро RISC, работающее на частоте 32 МГц, блок защиты памяти (MPU), высокоскоростные встроенные воспоминания (192 байт флэш-памяти prog ram, 6 Кбайт данных EEPROM и 20 Кбайт оперативной памяти) плюс широкий спектр
Улучшенные I/Os и периферийные устройства.

LSN50 Это продукт с открытым исходным кодом, он основан на драйверах STM32Cube HAL, и множество библиотеки можно найти на сайте ST для быстрого развития.

STM32L072CZT6 MCU

SX1276/78 LoRa беспроводной модем

Предварительная загрузка с ISP загрузчиком

I2C,LPUSART1,USB

18 x Цифровой I/Os

2x12 бит ADC; 1x12 бит DAC

MCU Пробуждение UART или прерывание

Лора™Модем

Обнаружение абзаца

Скорость передачи данных настраивается

Спецификация LoRaWAN 1.0.2

База программного обеспечения на STM32Cube HAL драйверах

Аппаратное обеспечение/программное обеспечение с открытым исходным кодом

Доступны ремешок: 433/868/915/920 МГц

Водонепроницаемый корпус IP68

Ультра низкое энергопотребление

Команды настройки параметров

Аккумулятор 4000 мАч или 8500 мАч для долгосрочного использования

Беспроводная сигнализация и системы безопасности

Автоматизация дома и зданий

Автоматизированное считывание счетчиков

Промышленный мониторинг и контроль

Ирригационные системы дальнего действия и т. Д.

LoRa Spec

168 дБ максимальный бюджет связи.

+ 20 дБм-100 мВт постоянный RF выход против

+ 14 дБм высокая эффективность PA.

Программируемая скорость передачи бит до 300 кбит/с.

Высокая чувствительность: до-148 дБм.

Пуленепробиваемые передний конец: IIP3 =-12,5 дБм.

Отличный блокирующий иммунитет.

Низкая RX ток 10,3 mA, 200 на регистра удерживания.

Полностью интегрированный синтезатор с разрешением 61 Гц.

Модуляция FSK, GFSK, MSK, GMSK, LoRaTM и OOK.

Встроенный синхронизатор бит для восстановления часов.

Обнаружение приписки.

127 дБ динамический диапазон RSSI.

Автоматический RF Sense и CAD с ультра-быстрым AFC.

Пакетный двигатель до 256 байт с CRC.

Встроенный датчик температуры и индикатор низкого заряда батареи.

MCU Spec

MCU:STM32L072CZT6

Вспышка: 192кб

SRAM:20 КБ

EEPROM:6 КБ

Тактовая частота: 32 МГц

Абсолютные максимальные оценки:

VCC: 0,5 v ~ 3,9 v

Рабочая температура: -40 ~ 85 °C

Контакты ввода/вывода: 0,5 В ~ VCC + 0,5 В

Общие характеристики постоянного тока:

Поставка Напряжение: 1,8 v ~ 3,6 v

Рабочая температура: -40 ~ 85 °C

Контакты ввода/вывода: см. STM32L072CZT6 техническое описание

Потребляемая мощность:

Режим остановки: 2.7μA @ 3,3 v

Режим RX: 7.2ма

Режим TX: 125mA @ 20dbm

Аккумулятор:

Li/SOCI2 аккумуляторная батарея

Емкость: 4000 мАч

Саморазряд: <1%/год при 25 °C

Максимальный постоянный ток: 130 мА

Максимальный ток увеличения: 2А, 1 секунду

Модуль LSN50 v2-1 шт.

1 x внешняя RF антенна

Устройство Размеры: 9,7x6,5x4,7 см
Вес устройства: 150 г
Размер/шт. Посылка: 14,0x8x5 см
Вес/шт: 180 г

LSN50-v2-XX-YY-ZZ:

XX: Частотный диапазон по умолчанию

EU433: Частотный диапазон по умолчанию EU433

CN470: Частотный диапазон по умолчанию CN470

EU868: Частотный диапазон по умолчанию EU868

IN865: Частотный диапазон по умолчанию IN865

KR920: Частотный диапазон по умолчанию KR920

AS923: Частотный диапазон по умолчанию AS923

AU915: Частотный диапазон по умолчанию AU915

US915: частота по умолчанию US915

YY:

NH: без отверстия

12: с M12 IP68 водонепроницаемым отверстием для кабеля

16: с M16 IP68 водонепроницаемым отверстием для кабеля
