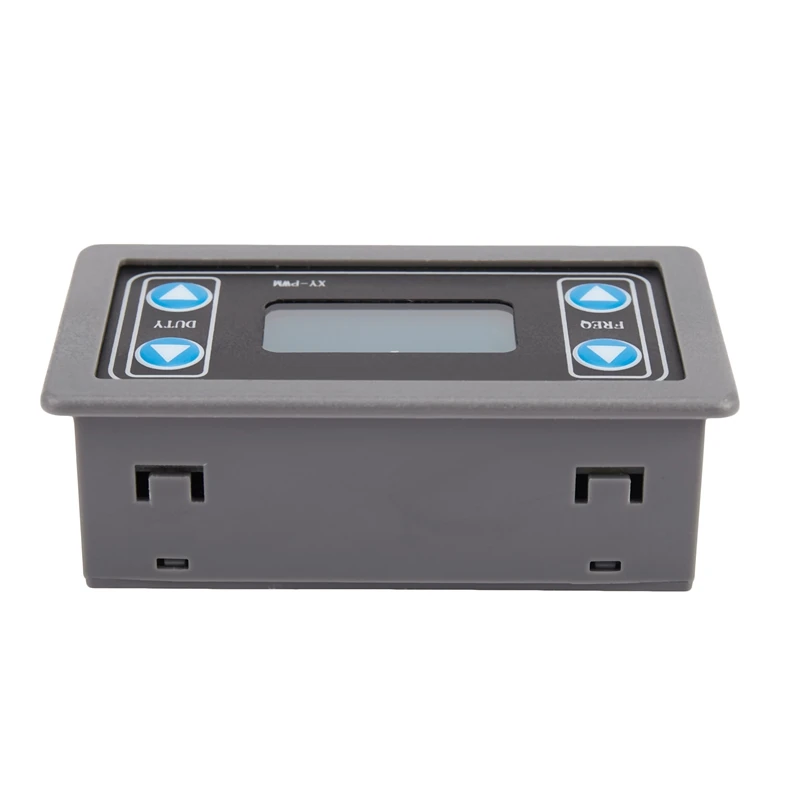

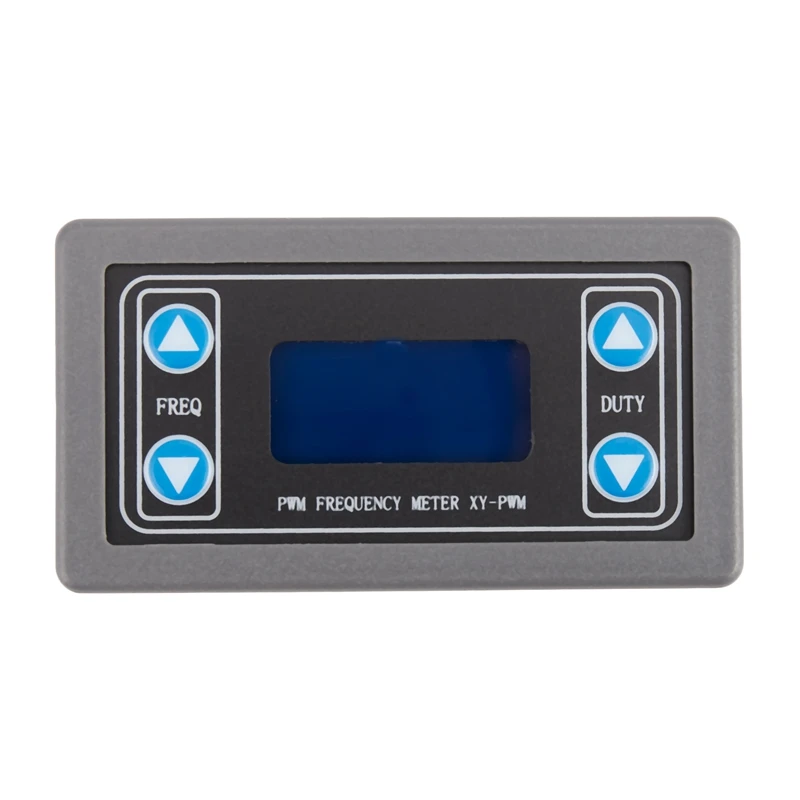

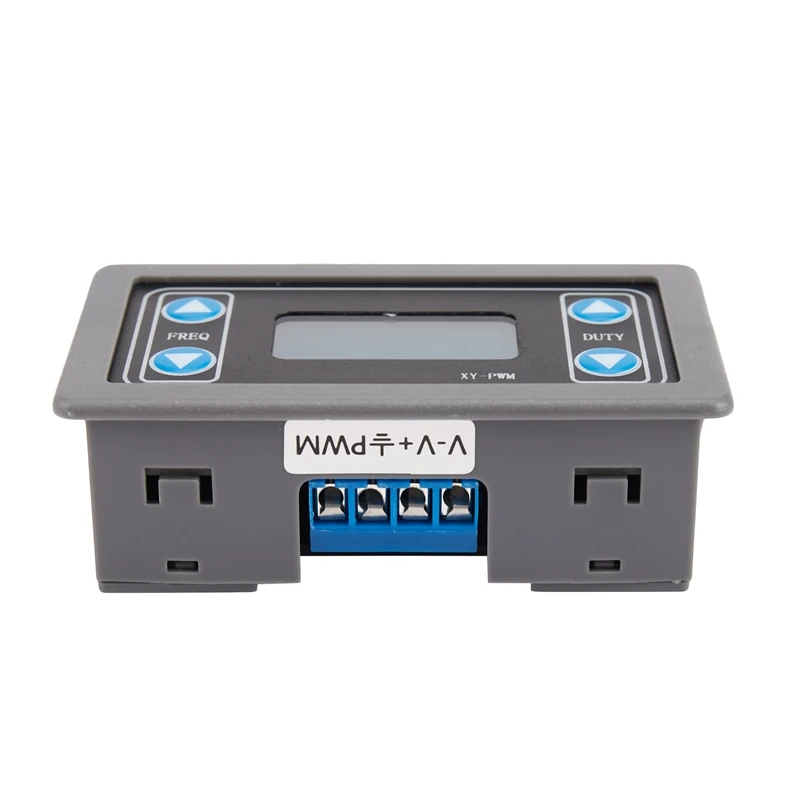

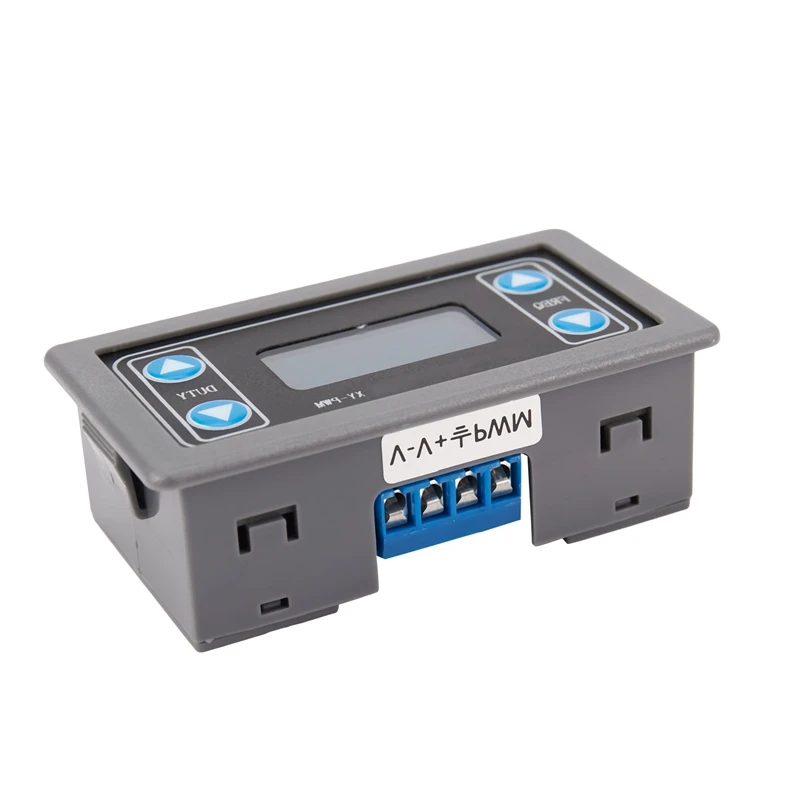

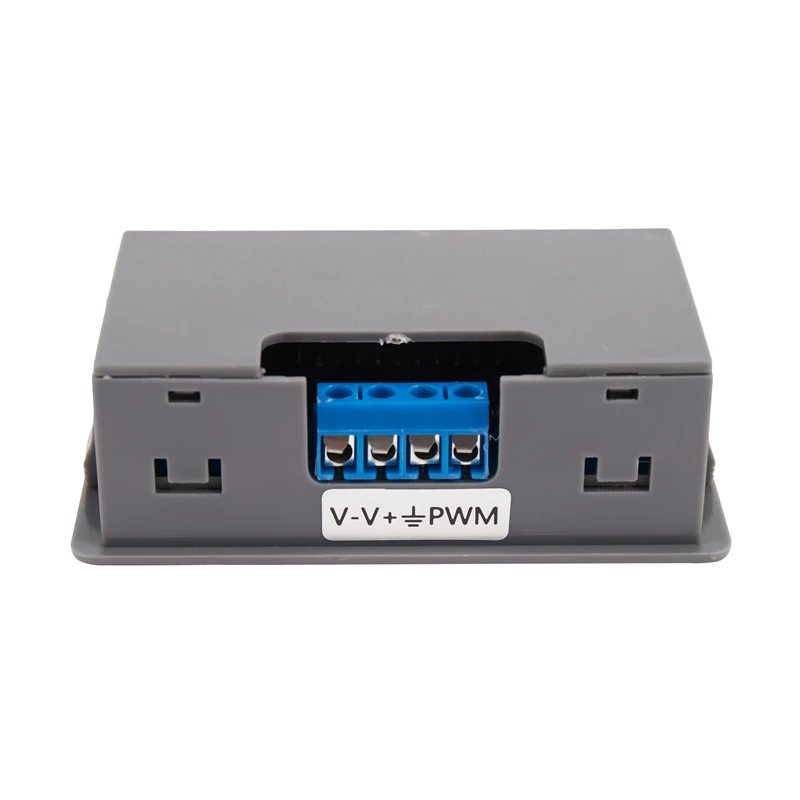

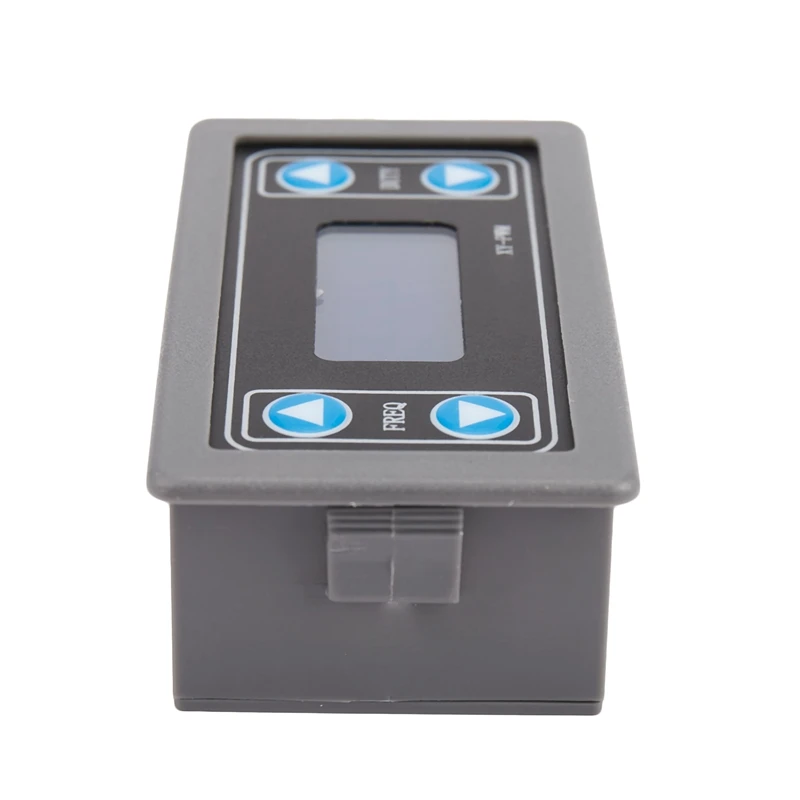

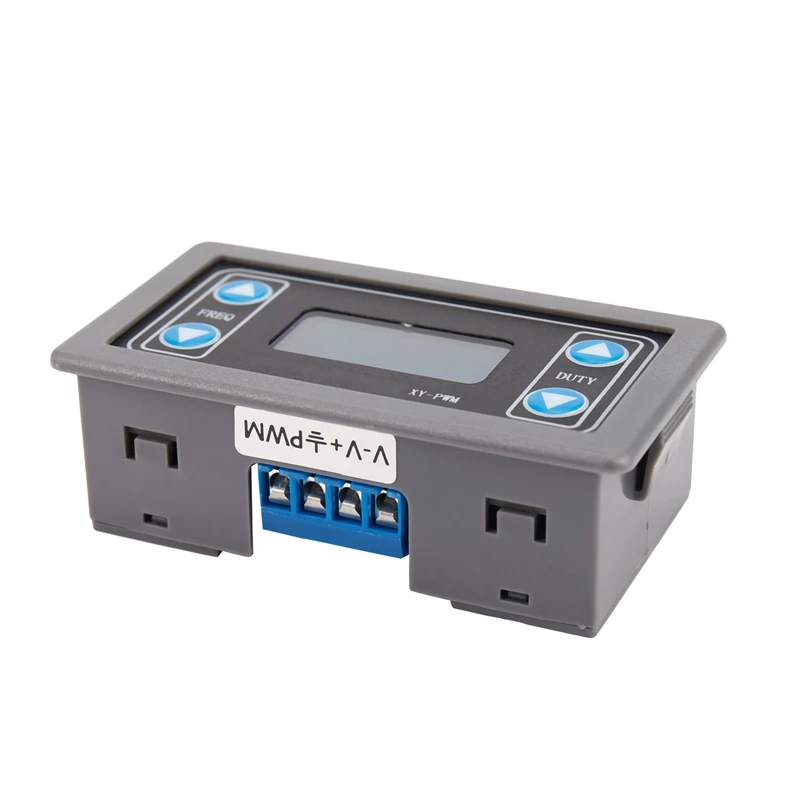

Генератор сигналов 1 Гц ~ 150 кГц цифровой дисплей ШИМ-импульсный Частотный рабочий

Генератор сигналов 1 Гц ~ 150 кГц цифровой дисплей ШИМ-импульсный Частотный рабочий

Например: дисплей '100 'означает, что выходная частота PWM составляет 100 Гц; Дисплей '1.01' означает, что выходная частота ШИМ составляет 1,01 кГц; Дисплей '54.1 'означает, что выходная частота PWM составляет 54,1 кГц; Дисплей '1. 2,4» означает ШИМ-выход частота 124 кГц;
Настройка частоты ШИМ: 'F101': установленная частота 101 Гц. '101' можно заменить на 001 ~ 999;'F1.05 ': установленная частота 1,05 кГц.' 1.05 'может заменить 1,00 ~ 9,99; 'F10.5': набор частота 10,5 кГц. 10.5' можно заменить на 10,0 ~ 99,9; 'F1. 0,5 ': набор частота 105 кГц.' 1. 0,5 'может заменить на 1.0.0 ~ 1.5.0;
Диапазон набора частот: Введите интерфейс настройки при коротком нажатии любой кнопки «freq +» или «freq-» в нормальном рабочем состоянии для выбора диапазона частот. Автоматическое переключение диапазона частот. Обратите внимание на положение, в котором Десятичная точка движется при нажатии кнопки. Дисплей 'XXX'.
Нет десятичной точки, минимальная частота-1 Гц. Диапазон частот-1 Гц ~ 999 Гц. Дисплей 'X.XX'. Десятичная точка предпоследний, минимальная частота 0,01 кГц. Диапазон воспроизводимых частот составляет 1,00 кГц ~ 9,99 кГц. Дисплей 'XX. Х '. Десятичная точка третий последний, минимальная частота 0,1 кГц. Диапазон частот 10,0 кГц ~ 99,9 кГц. Дисплей 'X.X.X '. Десятичная точка полностью горит, минимальная частота-1 кГц. Частотный диапазон-1 кГц ~ 150 кГц.
Диапазон набора рабочих циклов: Введите интерфейс настроек при коротком нажатии любой кнопки «Duty +» или «duty-» в нормальном рабочем состоянии, чтобы выбрать рабочий цикл. Автоматический Частотный диапазон переключателя. Диапазон рабочего цикла составляет 0.00%-100%.
Шаги по использованию: подключение к источнику питания; Короткое или длинное нажатие кнопки «freq +» или «freq-» для установки частоты; Короткое или длинное нажатие кнопки «duty +» или «duty-» для установки цикла работы; подключение к нагрузке. Коммуникационная плата интерфейса UART и настройка параметров система поддерживает функции загрузки данных UART и настройки параметров (уровень TTL);
UART: 9600, 8, 1
ЖК-дисплей высокой четкости; Поддержка UART; Поддержка регулировки частоты; Поддержка регулировки рабочего цикла; Высокая точность обнаружения;
Поддержка функции отключения памяти;
Выход 1 канал ПВМ.
Рабочее напряжение: DC 3,3 V-30V; Частотный диапазон: 1 Гц ~ 150 кГц; Точность частоты: 2%; Рабочий цикл диапазон: 0.00%-100%; Выход ток: около 5-30mA;
Амплитуда выхода: то же, что и входное напряжение;
Рабочая температура:-20 градусов Цельсия ~ 70 градусов Цельсия
Набор PWM Рабочий цикл: 'DXXX': набор рабочий цикл XXX. 'XXX' может быть 000-100.например: 'D051' означает, что рабочий цикл PWN устанавливается как 51%.
Параметр Read set: отправить «Чтение», а затем получить параметр. Значение возврата: Return «вниз»: Set success.Return 'FALL':Set fail.
Применение:
Генератор сигналов квадратной волны, генерирующий сигнал квадратной волны для экспериментальной разработки; Используйте d для генерации квадратного волнового сигнала, который контролирует драйвер двигателя; Генерируйте регулируемые импульсы для использования MCU; Диммер; Регулятор скорости;
Цвет: серый
Материал: пластик
Размер: 4,3*2,7*7,9 см
Посылка:
1 * генератор сигналов
Примечание:
Это 1 канал ПВМ, выходные сигналы одинаковые. Они не могут настроить самостоятельно.
Только вышеуказанная посылка, другие товары не включены.
