Цифровой портативный осциллограф Hantek Pen с USB ручной прибор для диагностики

Цифровой портативный осциллограф Hantek Pen с USB ручной прибор для диагностики

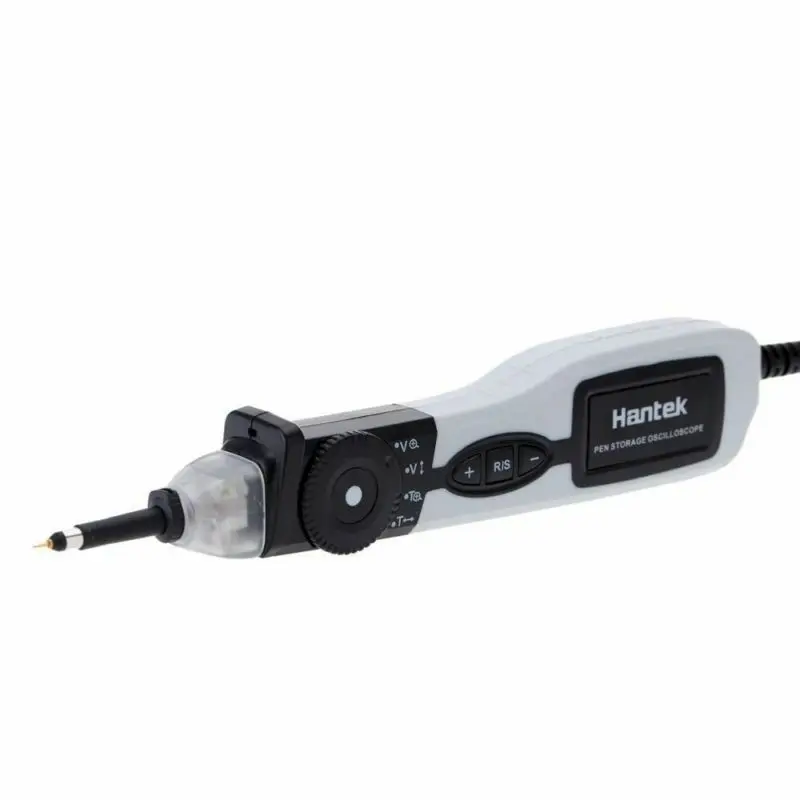

Hantek PSO2020 Ручной осциллограф Портативный Ручка Тип ПК на основе хранения цифровой Osciloscopio 20 МГц 1 канал логический анализатор

Подключи и играй устройство, питание через USB inferface.

Драйвер и программное обеспечение установлены быстро и легко, легко обрабатывать программы ПК.

* Питание от USB интерфейса, подключи и играй устройства; С автоматической функцией измерения, простота в эксплуатации.

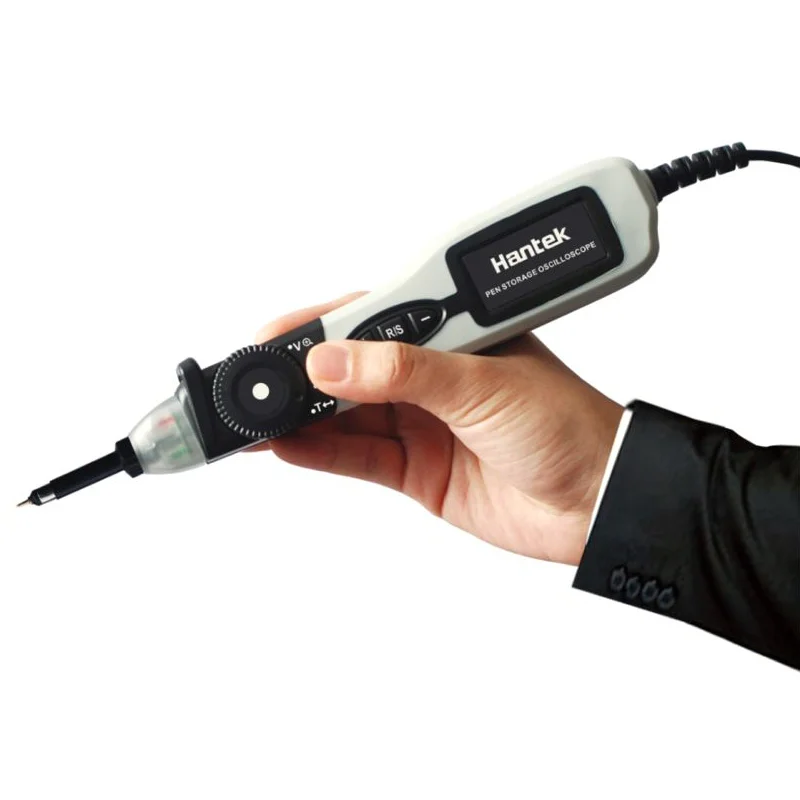

* Изменение передачи напряжения/времени с одной рукой, нет необходимости работать на компьютере.
* Встроенный светодиодный светильник, обеспечивающий лучший светильник для удобной работы пользователя в темной среде.
* Вес и портативный светильник, подходит для использования.
* Функция DVM (цифровой вольтметр), отображение результатов измерений напряжения в реальном времени.
* Полоса пропускания 20 МГц, отвечает требованиям измерений.
* Доступны различные виды языков, 20 типов функций автоматического измерения, функция пропуска/сбоя.
* Операционная система: Windows NT,Windows 2000/XP, WIN7/8.
* Возможно подключение к ноутбуку напрямую, высокая производительность.

Характеристики:

Вертикальный
Канал: 1
Полоса пропускания: 20 МГц
Вход Полное сопротивление: 1MΩ
Входная чувствительность: 20 мВ/див до 50 В/Див
Входное соединение: DC/AC/GND
Вертикальная Точность: ± 3%
Разрешение: 8 бит
Глубина памяти: максимум 1 м/ч
Макс. Измерение напряжения: ± 50 в (без затухания)
Входная защита: 100 в (пик постоянного тока + переменного тока)

Горизонтальный
Макс. Частота образцов: 96MSa/s
Диапазон временной базы: от 1ns/div до 5000s/div (шаг за шагом 1-2-5)

Триггер
Источник запуска: CH1
Тип триггера: триггер кромки

Курсор и измерение
Измерение напряжения: Vmax, Vmin, Vpp, Vamp, Vtop, Vmid, Vbase, Vavg, Vrms, Vcrms, Preshoot, Overshoot,
Измерение времени: частота, период, время подъема, время падения, положительная ширина, отрицательная ширина, рабочий цикл
Измерение курсоров: крест, Трассировка, горизонтальный, вертикальный
Математика: +,- , x,÷, FFT
Диапазон напряжения: 20 мВ до 20 В/div @ x 1 зонд

Прочие ожерелья и подвески
FFT: Прямоугольный, Hanning, Hamming, Blackman
Автоматический набор: Да
Интерфейс: USB 2,0
Источник питания: источник питания USB
Размеры: 230*40*20 мм/9,05*1,57 * 0.8in
Вес: 135 г/4,76 унций
Размер посылка: 30*12*3,5 см/11,8*4,72 * 1.4in (Д * Ш * В)
Вес посылка: 263 г/9,29 унций

Этот продукт не поставляется с батареями

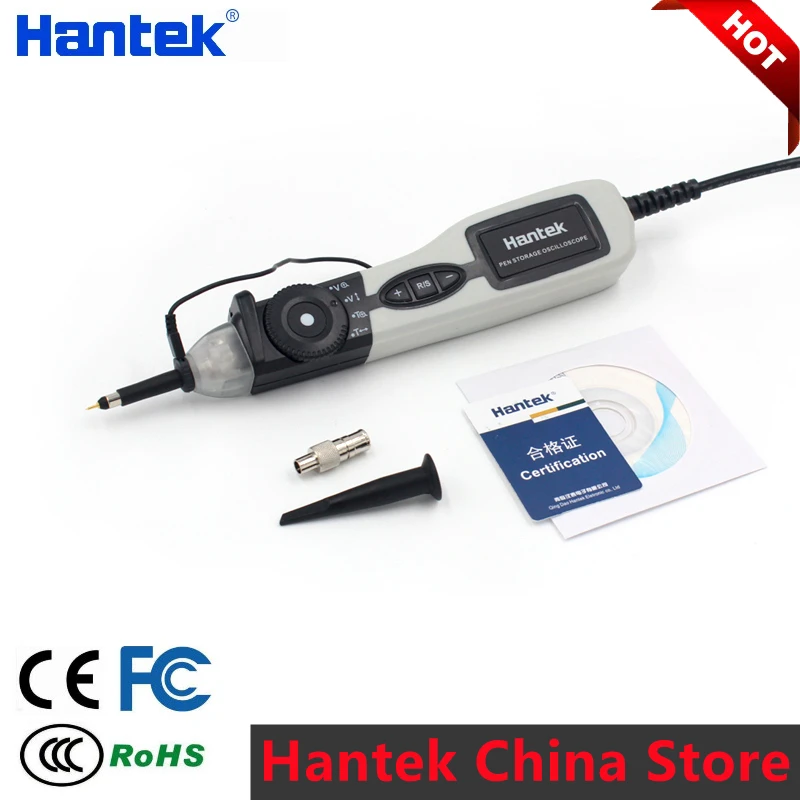

Посылка:

1 * PSO 2020 ручка осциллограф
1 * CD
Из-за ограничений на доставку по воздуху товар не поставляется с аккумуляторами

Характеристика:

Вертикальный

Канал

1

Полоса пропускания

20 МГц

Входная импименция

1MΩ

Входная чувствительность

20 мВ/див до 50 В/Див

Входное соединение

DC/AC/GND

Вертикальная точность

± 3%

Разрешение

8 бит

Глубина памяти

Максимум 1 м/ч

Макс. Измерение напряжения

± 50 в (Без затухания)

Входная защита

100 в (пик постоянного тока + переменного тока)

Горизонтальный

Макс. Частота образцов

96MSa/s

Диапазон временных рамок

1ns/div до 5000s/div (Шаг за 1-2-5)

Триггер

Источник запуска

CH1

Тип триггера

Триггер кромки

Курсор и измерение

Измерение напряжения

Vmax, Vmin, Vpp, Vamp, Vtop, Vmid, Vbase, Vavg, Vrms, Vcrms, Preshoot, Overshoot,

Измерение времени

Частота, период, время подъема, время падения, положительная ширина, отрицательная ширина, рабочий цикл

Измерение курсоров

Крест, Трассировка, горизонтальный, вертикальный

Математика

+,- , X, ÷, FFT

Диапазон напряжения

20 мВ до 5 В/div @ x 1 зонд

Прочие ожерелья и подвески

FFT

Прямоугольный, Hanning, Hamming, Blackman

Автоматический набор

Да

Интерфейс

USB 2,0

Питание

Источник питания USB

Объем

200x120x35 (мм)

Вес

1 кг (После упаковки)
