Посылка включает в себя:

1x одноосный программируемый контроллер движения

1x Универсальный конвертер штепсельной вилки

После размещения заказа, пожалуйста, оставьте свой адрес электронной почты, мы можем отправить вам руководство на английском языке

Особенности:

Количество управляемых осей: одна ось; Может достигать различных сложных операций: контроль позиционирования и управление без позиционирования;

Максимальная Выходная частота: 40 кГц;

Разрешение выходной частоты: 1 Гц;

Программируемое максимальное количество строк: 99;

Вход сигнала: 6 (Оптическая изоляция);

Выход сигнала: 3 (Оптическая изоляция);

Диапазон непрерывного перемещения:-7999999 ~ 7999999;

Рабочее состояние: режим автоматического запуска, ручная работа, режим редактирования программы, статус настройки параметров;

Кривая скорости подъема: 2 (оптимизация);

Цифры дисплея: 8 цифровых дисплеев, ручной/автоматический дисплей состояния, запуск/остановка отображения состояния, количество шагов/подсчетов/процедур отображения, правка программы, отображение параметров, отображение состояния ввода/вывода, отображение импульса и направления;

Функция автоматического запуска: вы можете редактировать, вы можете управлять запуском и остановкой работы и т. Д. Автоматически через кнопки панели и добавление переключателей, которые подключены к задней части клемм;

Функции ручного управления: регулировка положения (можно установить ручную скорость пробежки и количество шагов);

Функция настройки параметров: запуск частоты, ускорение и замедление кривой, обратный зазор, ручная длина, ручная скорость, обратно к нулевой скорости и прерывания Перейти леску все можно установить;

Функции редактирования программы: вы можете вставить, удалить, изменить программу. Контроллер может определить инструкцию по ошибке;

Функция возврата к нулю: она может автоматически вернуться к нулю из положительных и отрицательных направлений

Количество инструкций по программированию: 14;

Внешние рабочие функции: прерывание работы через Настройку параметров и добавление переключателей, подключенных к клеммам A и B;

Источник питания: ac220в ± 15%;

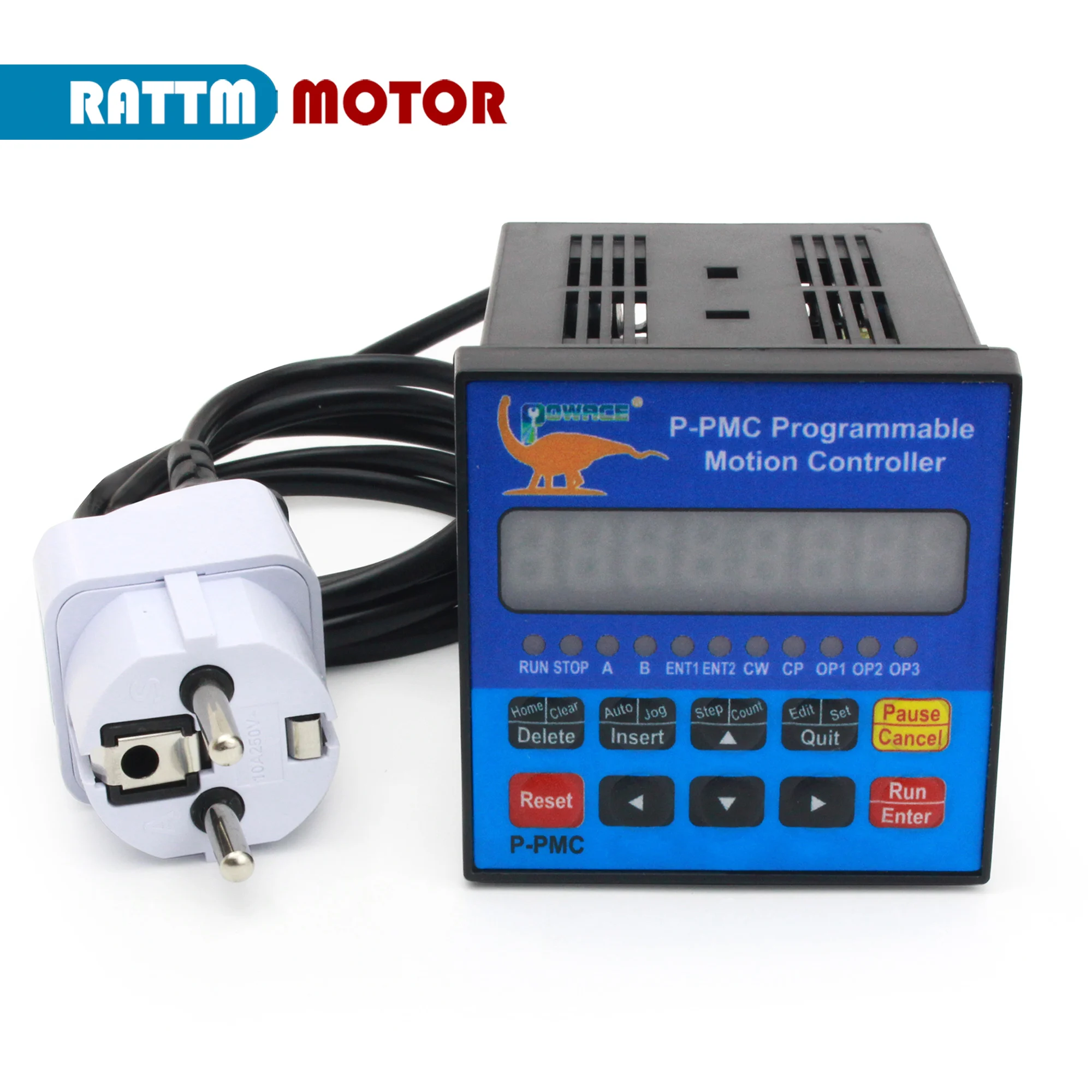

Передняя панель

1. 8 цифровых светодиодных сегментных дисплеев;

2. 6 входных индикаторов состояния;

3. 3 индикатора состояния выхода;

4. CP индикатор импульсного сигнала;

5. Индикатор направления CW;

6. Ключи: всего 10 клавиш, и большинство композитных ключей,

Они представляют различные функции в разных состояниях (в инструкции по эксплуатации будут даны подробные инструкции)

Этот контроллер использует встраиваемый инструмент оболочки,

Маленький размер и светильник вес (500 г),

Передняя панель 71 мм × 71 мм квадратная, а длина 120 мм. Конкретные Размеры показаны на рисунке ниже.

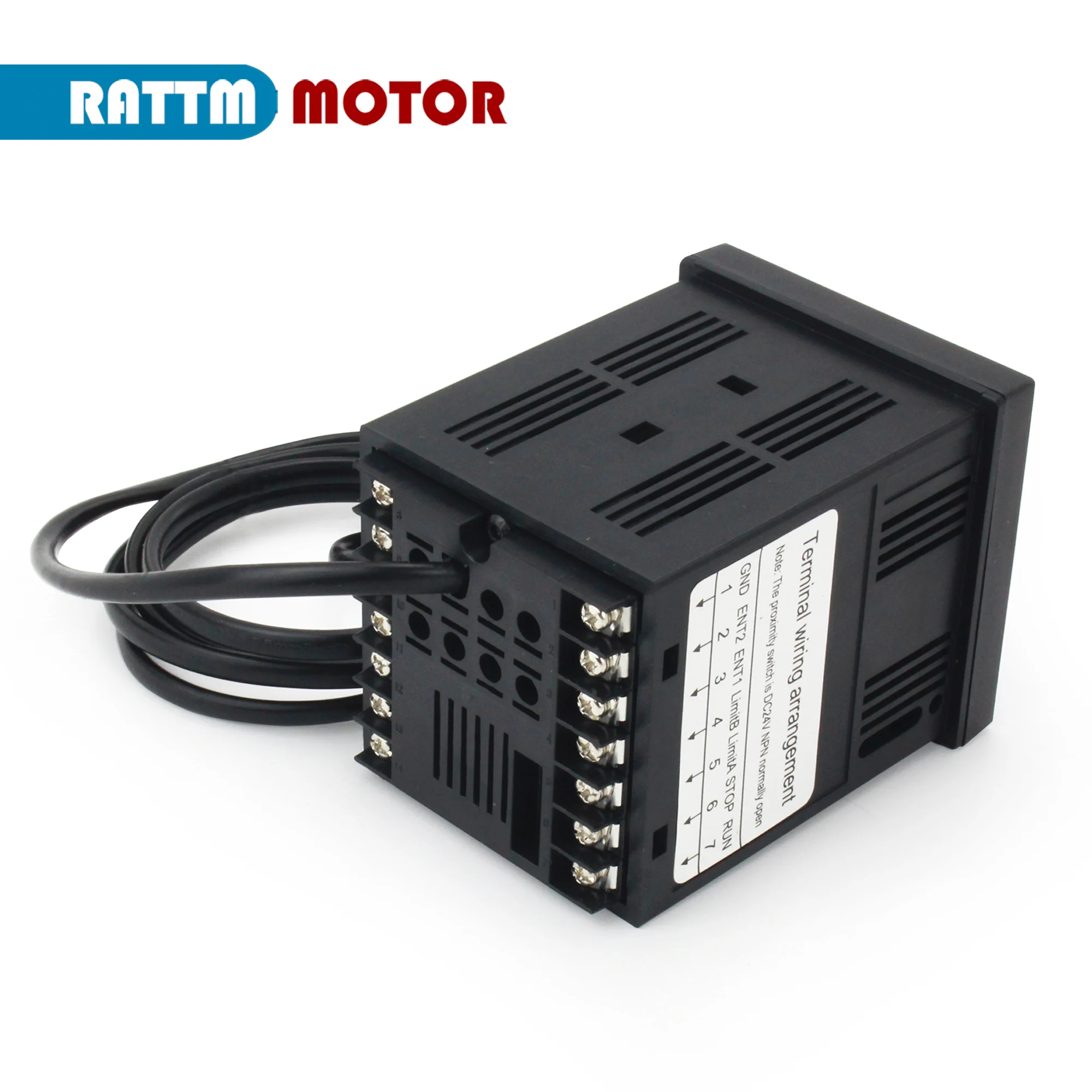

Схема задней панели и описание сигнала

1. Запуск: Запуск программы, та же функция, что и

"Запуск" операционной панели;

2. Остановка: приостановите Запуск программы, что эквивалентно кнопке стоп на панели. После перезапуска программа продолжает работать.

3. (Ограничение A) операция и (ограничение B) B операция являются Основной особенностью этого контроллера: для шаговых двигателей мы, как правило, выполняем количественный контроль позиционирования, например, управление двигателем для работы с определенной скоростью и определенным перемещением. Этот метод легко решить, просто программируйте скорость и смещение. Но существует довольно много элементов управления, которые не могут быть расположены заранее. Например, шаговый двигатель Управляется, чтобы работать в одном направлении от начальной точки до тех пор, пока он не остановится, когда он попадает в дорожный переключатель, и, конечно, он работает в обратном направлении и возвращается в исходную точку. К другому примеру, шаговый двигатель должен возвратно-поступательным образом n раз между двумя ограничительными переключателями и так далее. В ходе этих операций мы не знаем конкретное значение смещения шагового двигателя заранее, как мы должны программировать его? В этом контроллере используется: «Операция прерывания», которую мы называем «(предельное положение A) операция» и «(предельное положение B) операция B». Выберите «(предельное положение A) операцию» в качестве примера, рабочий поток: когда программа работает, если «(предельное положение A) операция» является входной снова, двигатель будет замедляться и останавливаться, программа прерывается здесь, и программа записывается, удерживает координаты перерыва, Программа переходит к программе, указанной адресом входа «(Ограничьте A) операции» для запуска программы.

4. ENT1 и ENT2 коммутационный входной сигнал терминала.

5. Выход выходного сигнала OUT1, OUT2 и OUT3,

6. COM +, COM-вход и выходной переключатель значение внешнего источника питания, этот источник питания DC24V/0.2A, этот источник питания обеспечивается внутренней изоляцией контроллера.

7. 220 в контроллер входной мощности терминала. Схема интерфейса входного сигнала и выходного сигнала: «СТАРТ», «стоп», «(предел A) операция», «(предел B) операция «B», «вход 1», «Вход 2» этого контроллера предназначен для входных сигналов, они имеют ту же схему входного интерфейса. «Выход 1», «выход 2» и «выход 3» называются выходными сигналами. Они имеют ту же схему выходного интерфейса. Входные и выходные схемы оптически изолированы, чтобы гарантировать отсутствие взаимных помех внутри контроллера. Внутренний рабочий источник питания (+ 5 В) контроллера и внешний рабочий источник питания (+ 24 В) не зависят друг от друга, и нет подключения. Эти два набора источников питания контролируются контроллером. Предусмотрены две отдельные обмотки внутреннего трансформатора. Состояние выходного сигнала входного сигнала переключателя соответствует индикаторному светильник на панели соответственно. Для входного количества Вход низкого уровня (когда выключатель закрыт) светильник включен, в противном случае светильник выключен; Для выходного количества, когда выход 0, это низкий уровень, светодиодный светильник выключен, в противном случае светильник включен.
