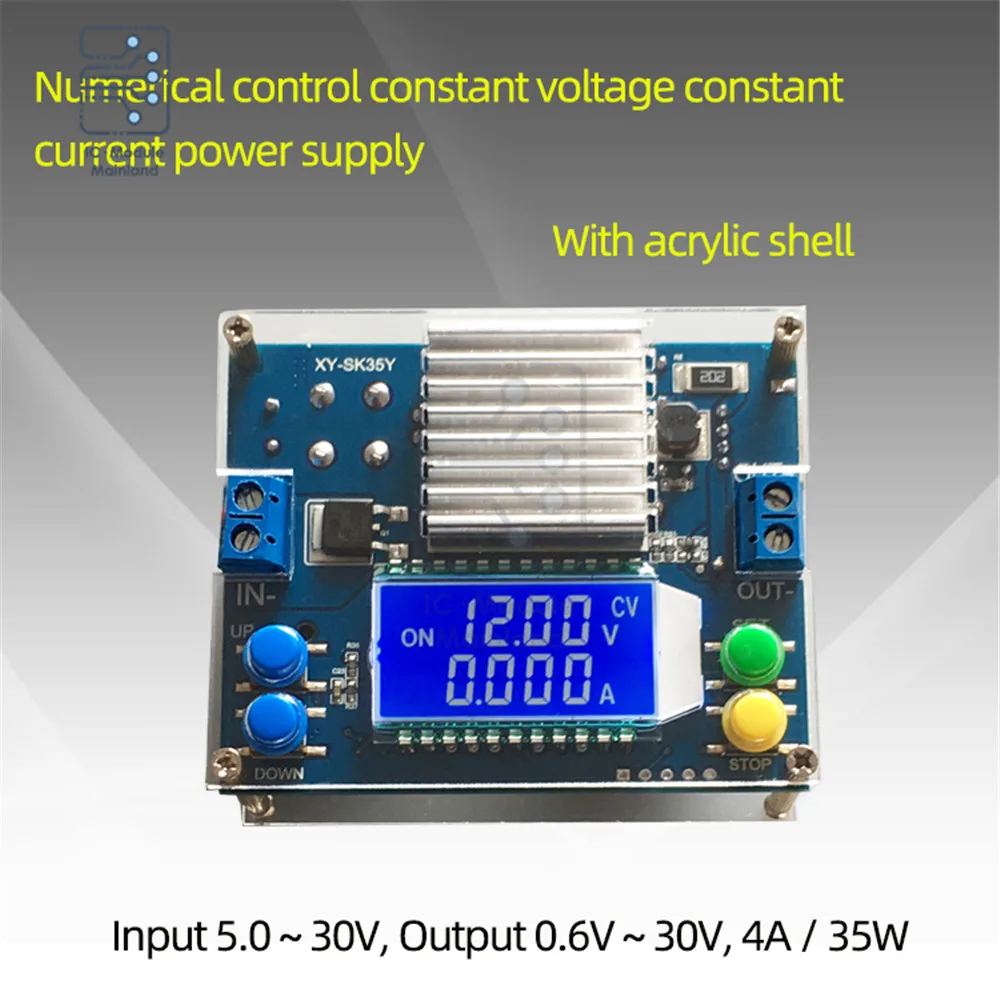

Регулируемый источник питания постоянного тока SK35Y регулируемый автоматический

Регулируемый источник питания постоянного тока SK35Y регулируемый автоматический

Основные характеристики продукта:

1. Напряжение и ток можно регулировать с помощью числового управления, что удобно, быстро, промышленное качество и высокая точность, и может быть непосредственно использован в инженерных проектах;

2. Профессиональный блок питания ЖК-дисплей принят, с четким интерфейсом, простой в эксплуатации и почти идеальный механизм защиты;

3. Защита оборудования: защита от обратного соединения на входном конце, отсутствие ожога в обратном соединении; Защита от короткого замыкания на выходном конце, отсутствие ожога в коротком соединении; Анти-обратное наполнение на выходном конце, нет дополнительного антиобратного наполнения диода при зарядке аккумулятора;

4. Защита программного обеспечения: Защита от перенапряжения (OTP), защита от перегрузки по току (OCP), защита от перенапряжения (OPP), защита от перегрева (OTP), вход под защитой напряжения (LVP);

5. По умолчанию может быть установлено регулирующее напряжение или значение постоянного тока, которое может быть быстро отрегулировано в различных приложениях;

6. Напряжение и ток могут быть заблокированы для предотвращения неправильной работы!

7. Полный материалов, стабильная производительность и широкое использование.

1. Параметры продукта:

Вход напряжение: DC5.0V-30V (LVP с Защита от пониженного напряжения в тех случаях, когда Вход напряжение ниже 4,7 V, рекомендуется использовать его в тех случаях, когда Вход напряжение если сумма вашего заказа превышает 7V. Когда входное напряжение ниже 7 в, выходная мощность будет уменьшаться. Чем ниже входное напряжение, тем меньше Выходная мощность)

Выходное напряжение: DC0.6V-30v

Выходной ток: 0-4.0A

Выходная мощность: 35 Вт при естественном рассеивании тепла, 50 Вт при воздушном охлаждении

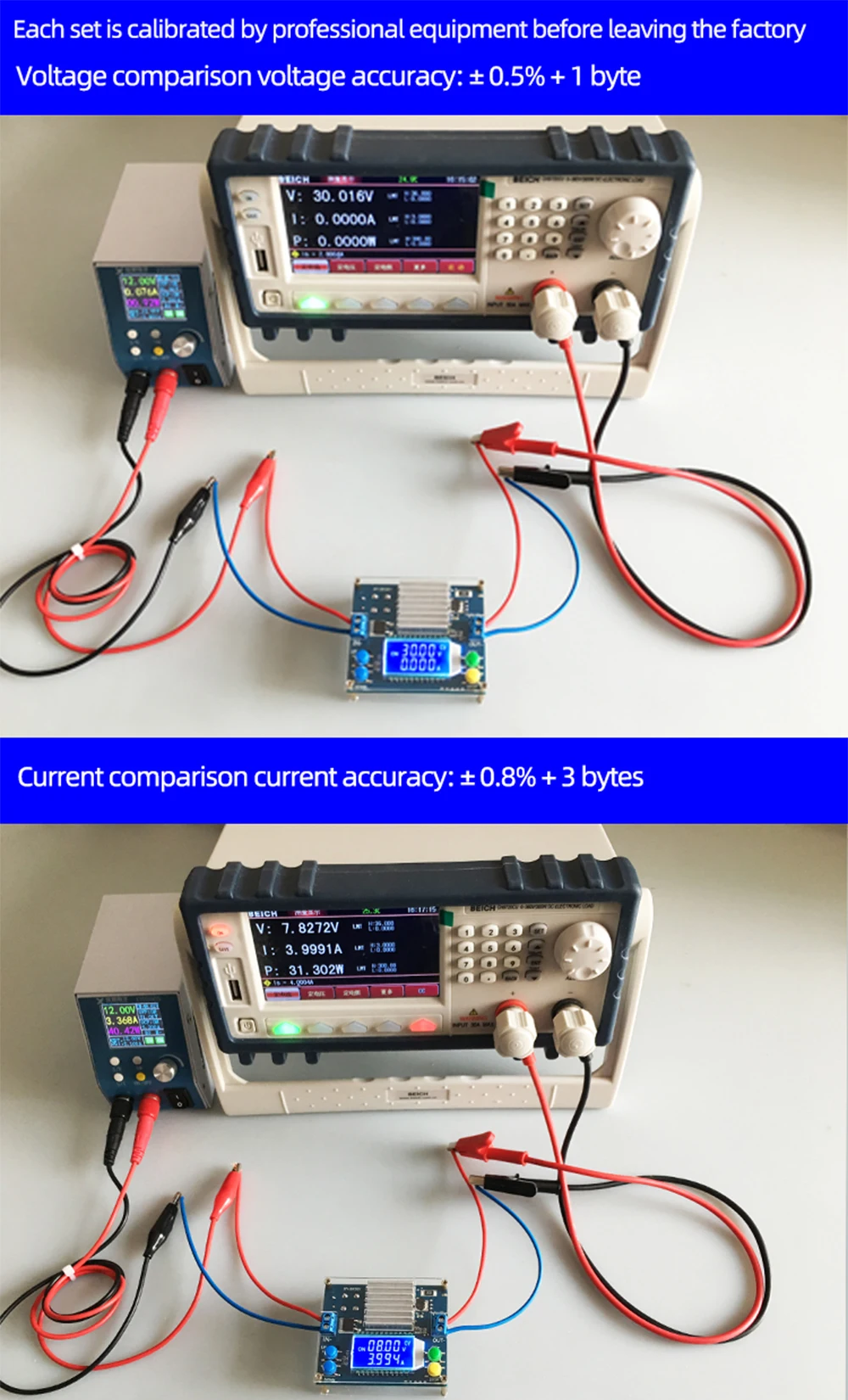

Напряжение Точность: ± 0.5% + 1 слово, разрешение: 0,01 V, Заводская калибровка точность

Точность тока: ± 0.8% + 3 слова, разрешение: 0.001A, Заводская калиброванная точность

Эффективность преобразования: около 88%

Мягкий старт: Да

Защита обратного подключения на входе: Да, обратное соединение не горит

Защита от обратного потока на выходе: Да, может быть напрямую подключен к батарее

Защита от короткого замыкания на выходе: Да, он может напрямую короткое замыкание выходного терминала

Температурная защита (OTP): Да, 100 ℃

Рабочая частота: 180 кГц

Описание ключа:

Нажмите кнопку вверх/вниз, и напряжение будет изменено по умолчанию. Поддерживается Длительное нажатие (быстрое увеличение/уменьшение).

Удерживайте кнопку SET в течение 1 секунды, чтобы отрегулировать значение постоянного тока (предельное значение тока);

Установите и включите вспышку CV при регулировке напряжения и установки и вспышку CC при регулировке тока.

Нажмите клавишу SET ненадолго, чтобы переключить ток дисплея A/мощность W/емкость Ah/энергия WH/время h;

Нажмите кнопку ВКЛ/ВЫКЛ, чтобы включить/выключить выходную мощность;

Удерживайте кнопку ВКЛ/ВЫКЛ в течение 2 секунд для переключения входного и выходного напряжения дисплея.

Когда CC установлен, значение постоянного тока будет скорректировано по умолчанию. Когда светодиодный индикатор управляется, быстрое затемнение может быть осуществлено нажатием кнопки вверх/вниз, что очень удобно!

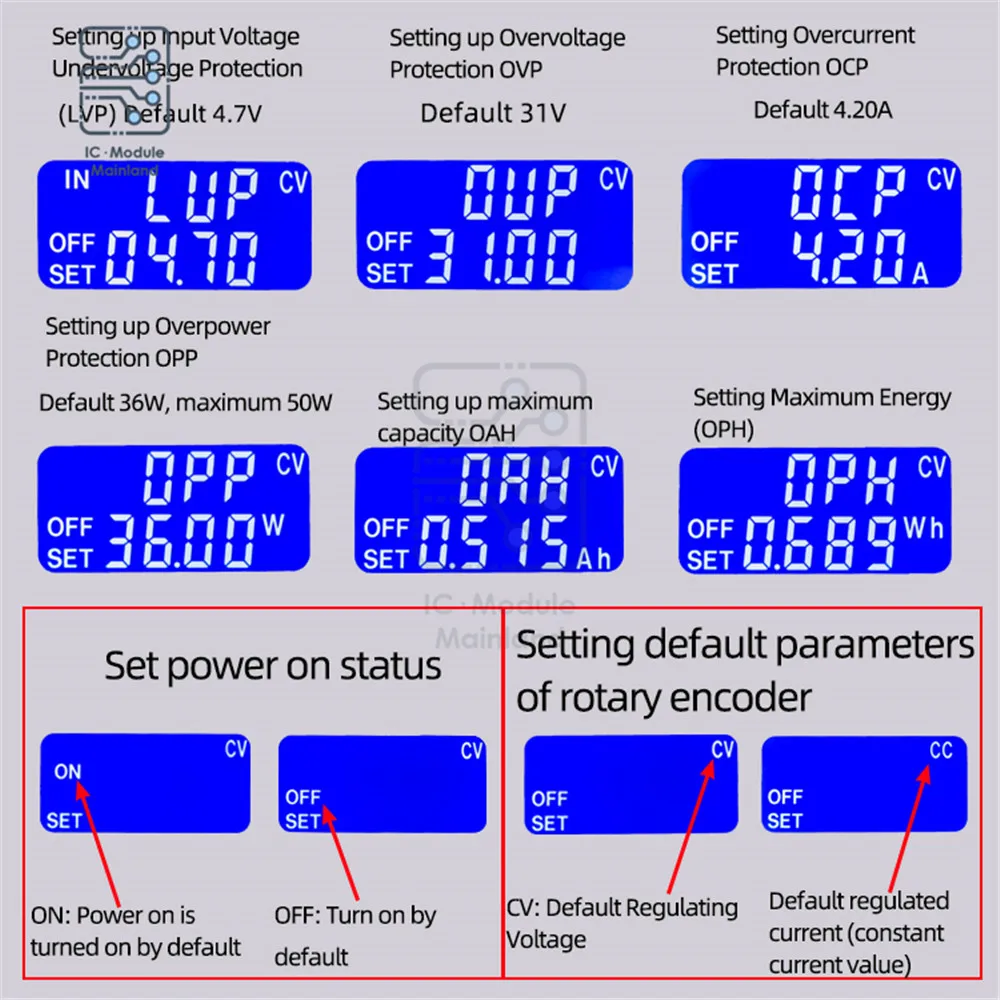

2. Инструкции по эксплуатации интерфейса настройки:

2,1. Нажмите и удерживайте кнопку SET в течение 3 секунд, чтобы войти в интерфейс настройки;

2,2. Отрегулируйте размер параметра с помощью кнопки «вверх/вниз», Поддерживайте Длительное нажатие (быстрое увеличение/уменьшение), короткое нажатие клавиши «set» для переключения параметров для регулировки;

2,3. В интерфейсе OAH / OPH / OHP нажмите кнопку «Вкл/Выкл», чтобы выбрать открытие или закрытие соответствующей функции. Если он закрыт, дисплей «----»;

2,4. В интерфейсе параметров OAH / OPH нажмите кнопку «Вкл/Выкл», чтобы выбрать диапазон емкости (9. 999ач/99.99Ah/999. 9АЧ/9999ач, 9.999Wh/99.99Wh/999.9Wh/9999Wh)

2,5. После установки параметра нажмите и удерживайте кнопку set в течение 3 секунд, чтобы выйти из интерфейса настройки и автоматически сохранить параметры настройки;

Примечание:

После защиты продукта, выход будет выключен, и ЖК-дисплей будет отображать соответствующий защитный код (LVP / OVP / OCP / OPP / OAH / OPH / OHP). Сам чип питания также имеет различные защиты. Если чип сам по себе защищен, OEP будет отображаться.

3. Этот продукт имеет функцию блокировки:

Удерживайте кнопку set в течение 5 секунд, чтобы зафиксировать установленное напряжение и ток для предотвращения неправильной работы! После блокировки нажмите и удерживайте кнопку set в течение 5 секунд, чтобы разблокировать!

4. Использование продукта:

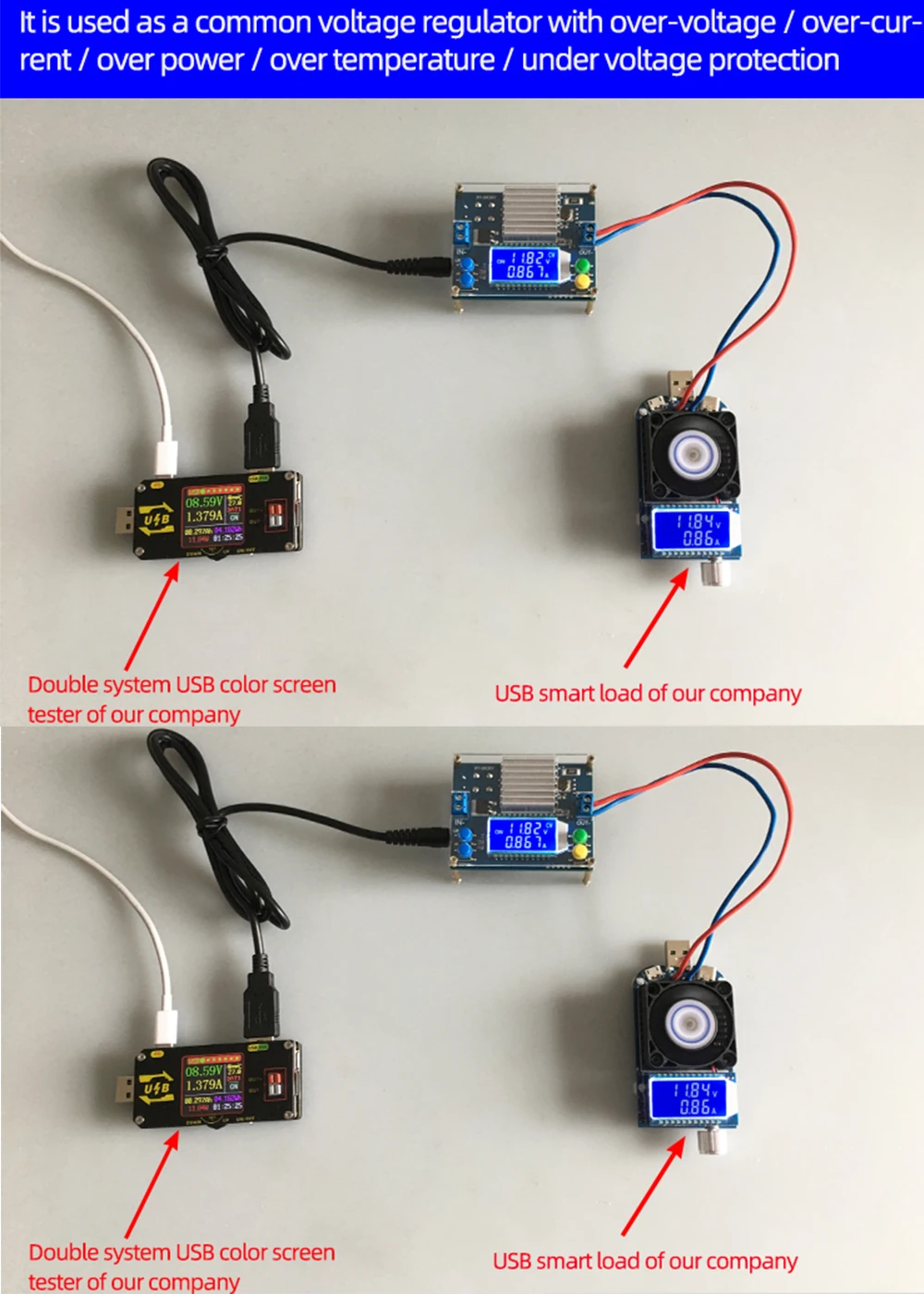

4,1. Он используется в качестве общего источника питания, повышающего и падающего напряжения, с защитой от перенапряжения/перегрузки по току/перегрузки/перегрева/под напряжением;

(1) Установите значение напряжения.

(2) Установите значение постоянного тока (значение защиты от перегрузки по току); (например, если значение постоянного тока составляет 3,00a, максимальный ток может достигать 3A при использовании продукта, И когда ток достигает 3 А, ЖК-дисплей будет отображать статус «CC», в противном случае ЖК-дисплей будет отображаться» Статус CV)

4,2. Используйте в качестве зарядного устройства

Продукты без функции постоянного тока не могут использоваться для зарядки аккумулятора. Из-за большой разницы в давлении между потребляемой батареей и зарядным устройством ток зарядки слишком велик, а аккумулятор поврежден. Поэтому аккумулятор должен заряжаться с постоянным током в начале. Когда зарядка достигает определенной степени, аккумулятор может автоматически переключаться обратно на постоянное напряжение зарядки.

(1) Определите
