STM32F103C6T6

Описание:

STM32F103C8T6 отсутствует на складе и находится на грани отмены, основная плата заменяется на STM32F103C6T6.
В большинстве случаев, C6T6 может заменить C8T6. Если программа относительно большая или используемый Серийный порт 3 не может быть заменен, как вы видите размер программы? Пожалуйста, ознакомьтесь с приведенной ниже информацией.
Разница между STM32F103C6T6 и C8T6:
1. C6T6 не имеет последовательного порта 3;
2. Вспышка C6T6 составляет 32K, а вспышка C8T6-64K;
3. ОЗУ C6T6 составляет 10K, а ОЗУ C8T6-20K.
После того, как программное обеспечение keil будет скомпилировано, это подскажет использование кода, RO-data, RW-data, ZI-data; где falsh = «Code» + «RO-data» + «RW-data», RAM = «RW-data» + «ZI-data».

Аппаратные ресурсы:

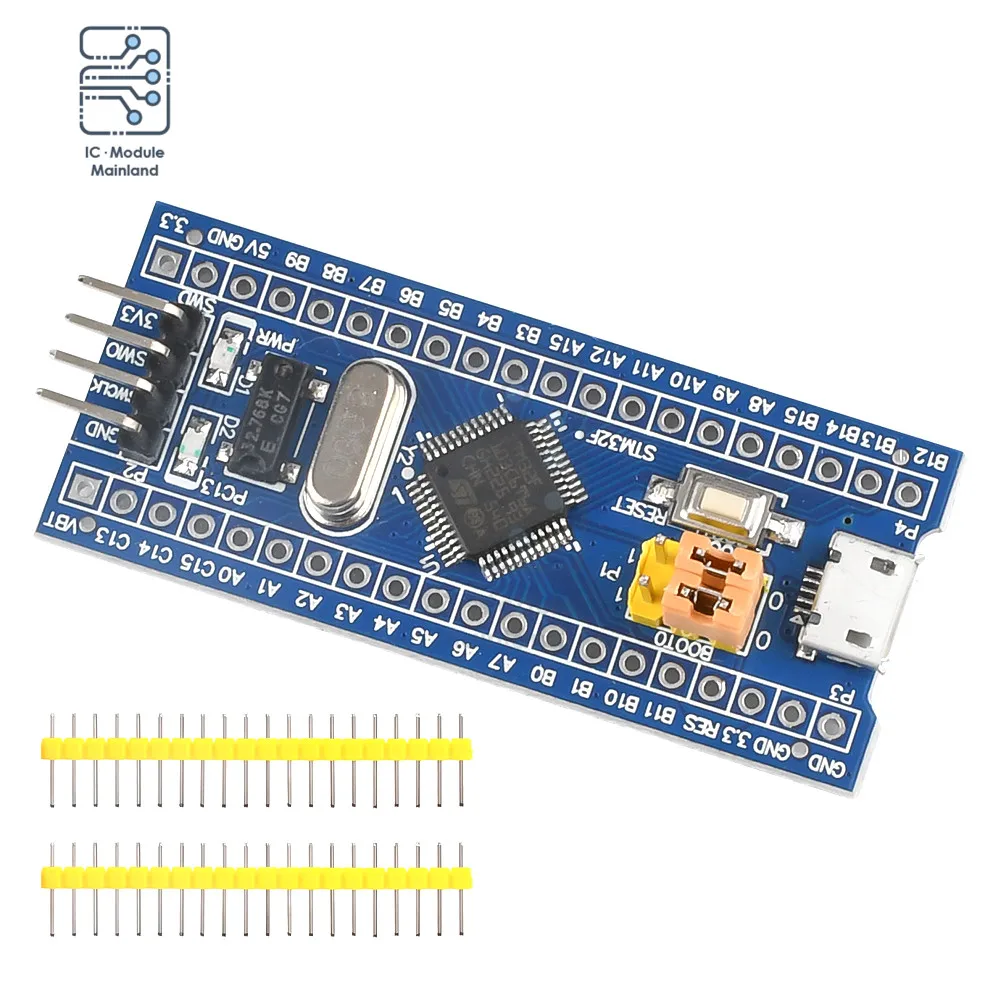

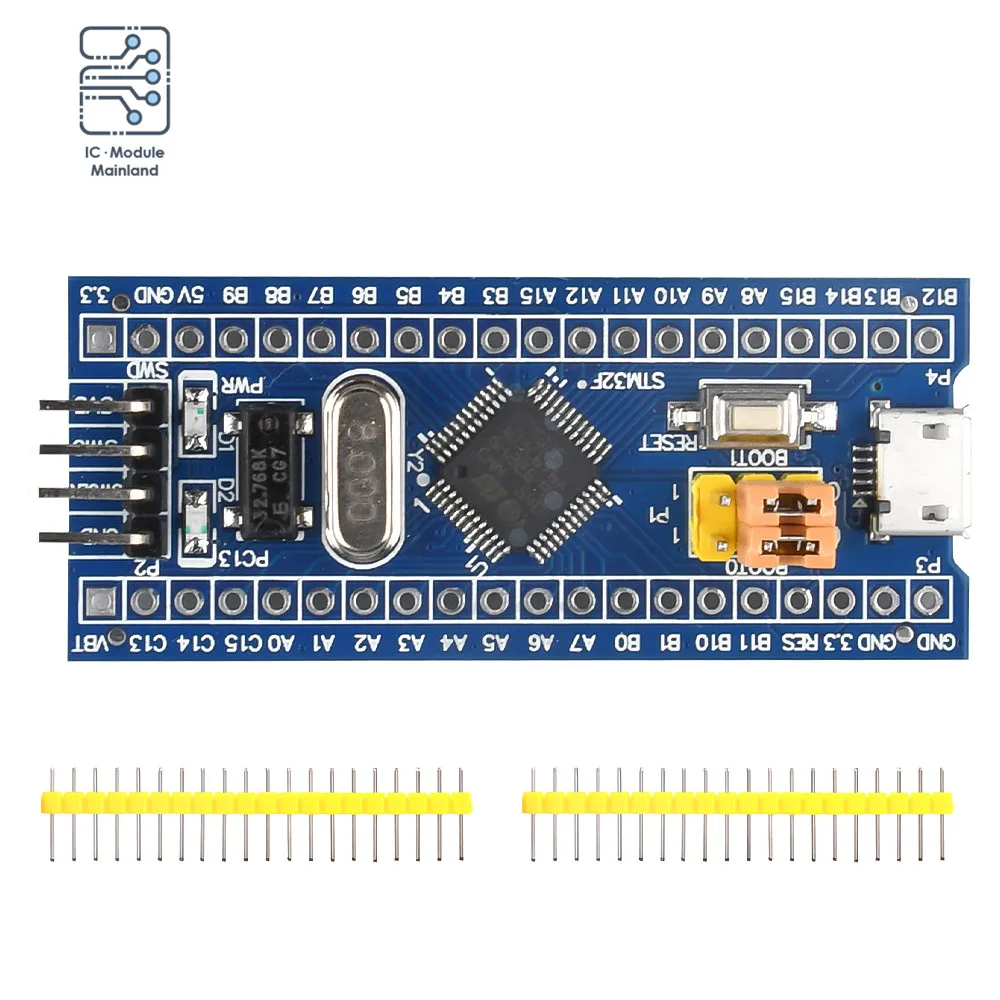

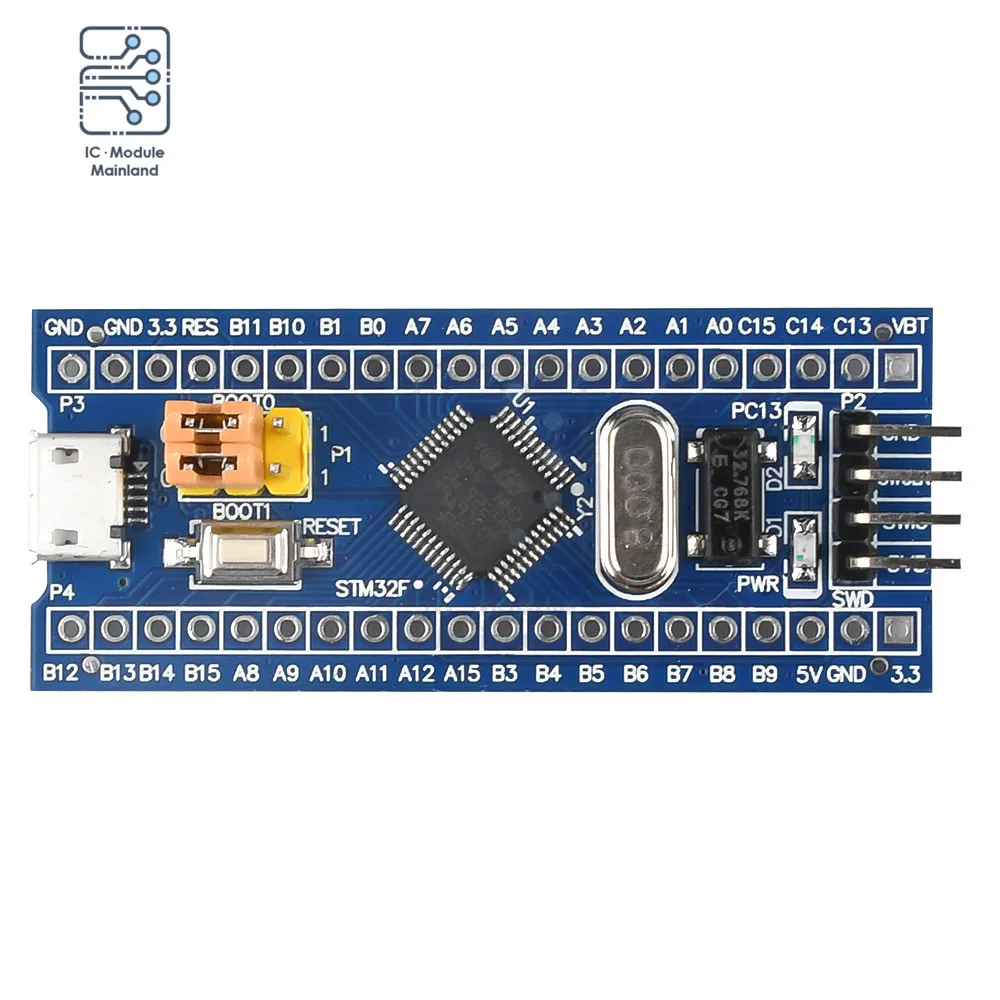

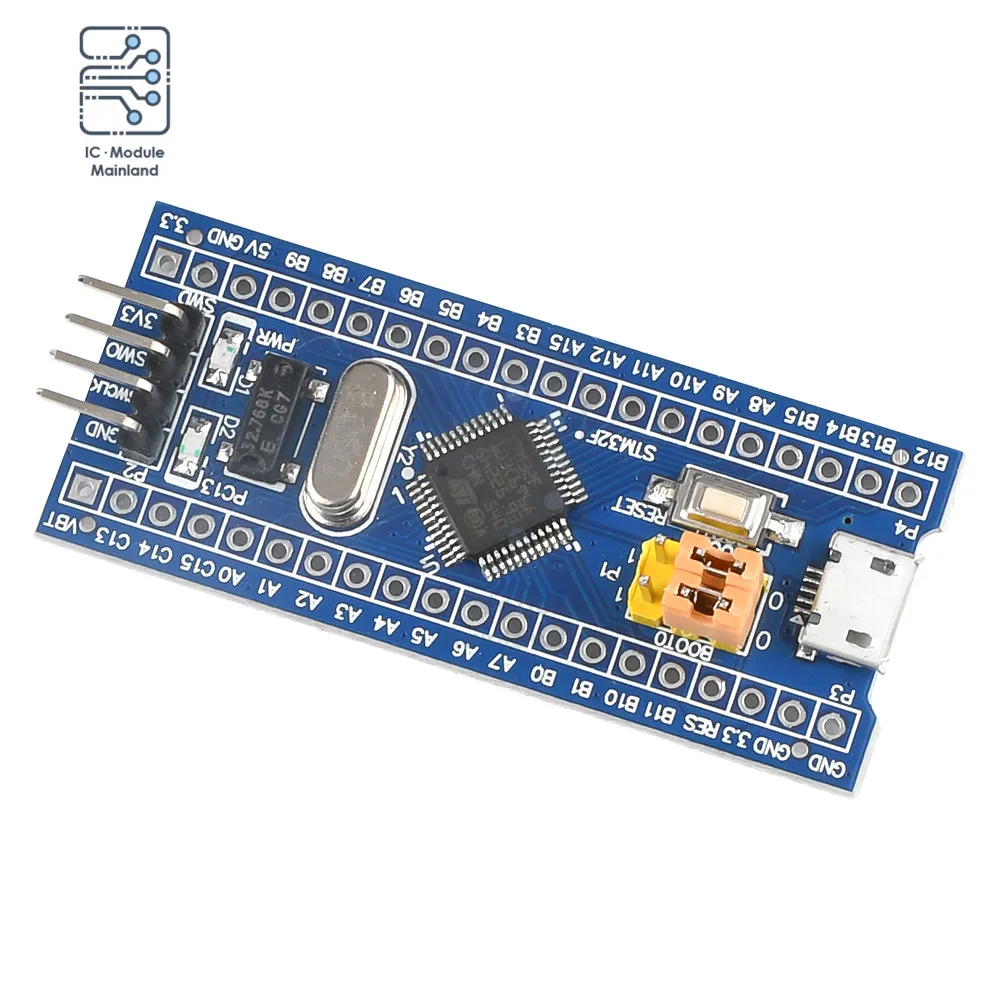

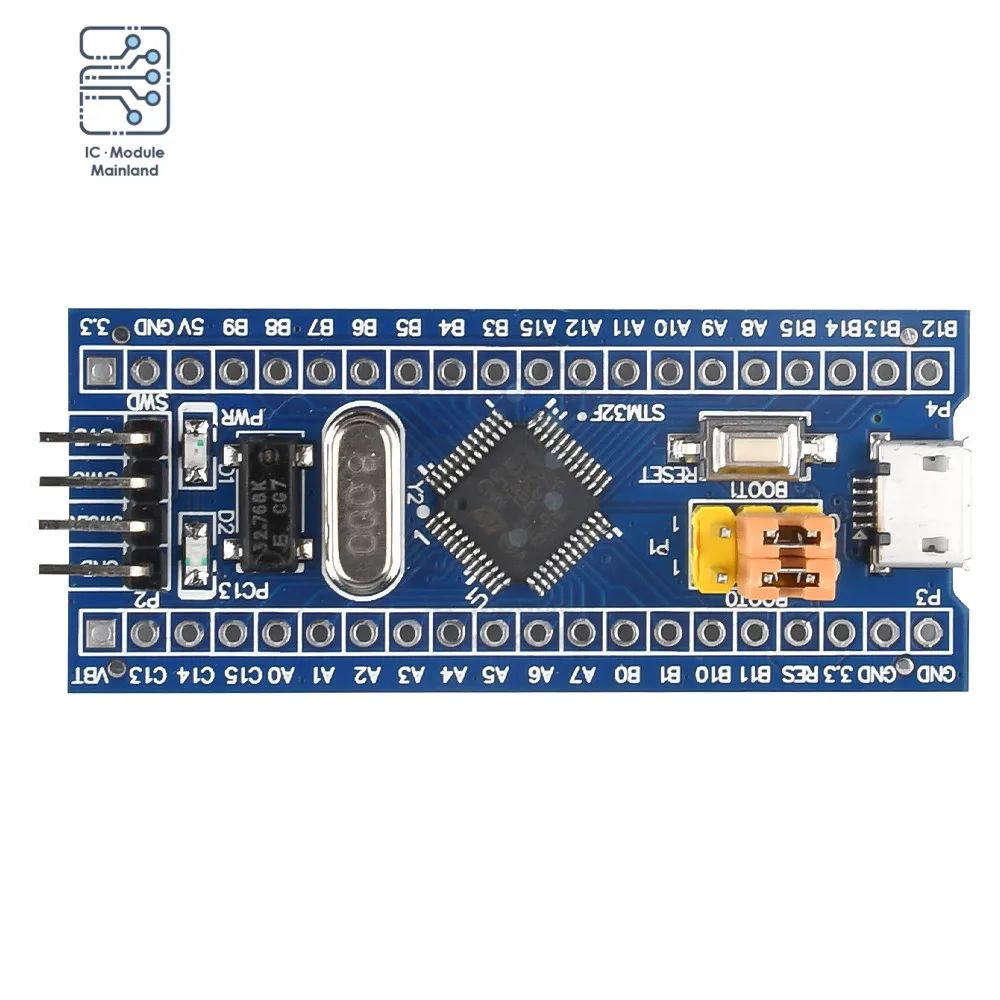

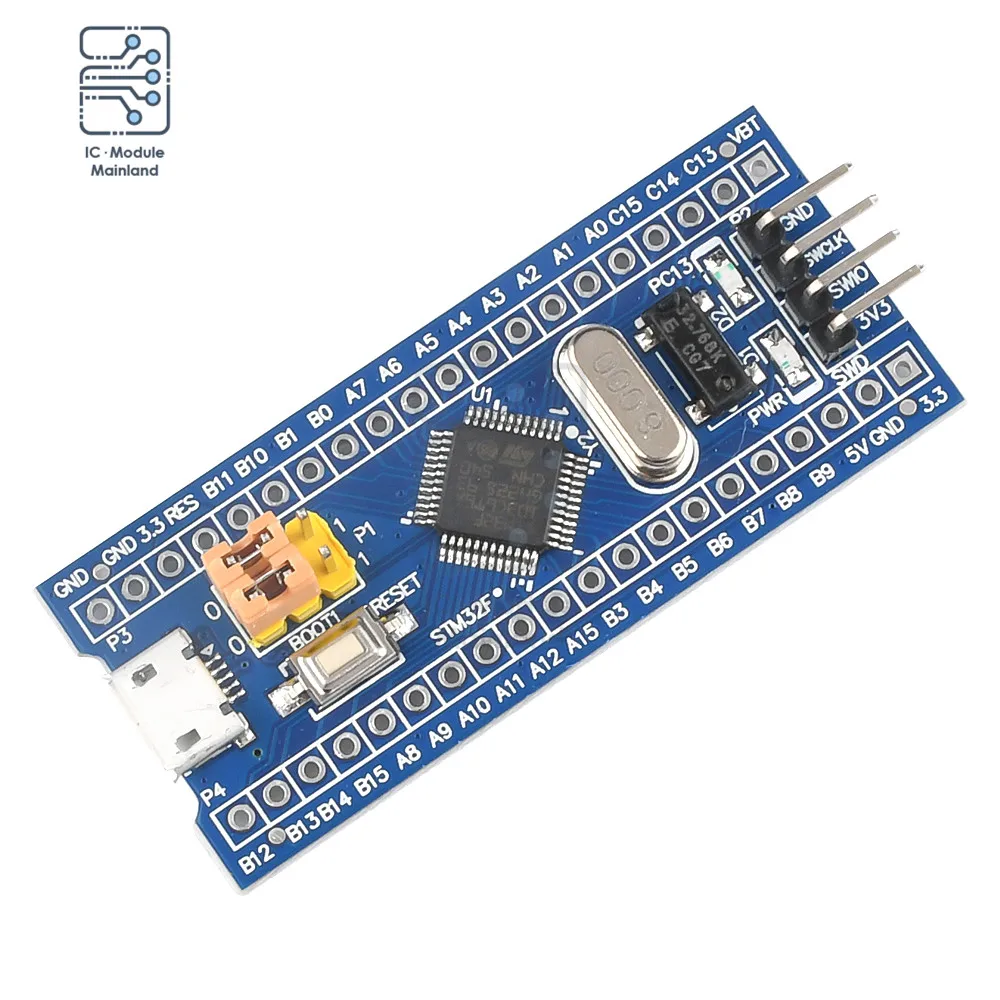

1. Один основной чип STM32F103C6T6
2. SMD 8 м кристаллический осциллятор (до 72 м через внутренний PLL чипа) ST Официальные стандартные параметры
3. 3,3 V регулятор напряжения чип, максимальная 800mA ток
4. Один интерфейс miniUSB, который может поставить питание в версии системы и сохранить функцию связи USB
5. Кнопка сброса
6. Один стандартный SWD порт, поддержка JLink, STLink, JLINK OB
7. Выберите порт загрузки
8. IO удлинитель 20pin x 2
9. 1 индикатор питания
10. Один функциональный индикатор, используемый для проверки основных функций порта IO
11. Серийный порт предназначен для легкого подключения к макетной плате 5 В, и вы можете использовать последовательный порт для программирования
12. Высокопроизводительный кристаллический осциллятор Epson 32768Hz, цена в 10 раз превышает цену линейного кристаллического осциллятора, легко запускается вибрация
13. 10K RAM, 32K ROM, TQFP48 посылка

Посылка включает в себя:

1 × STM32F103C6T6 модуль микропроцессора непаянный штыревой разъем/STM32F103C6T6 модуль микропроцессора непаянный штыревой разъем
