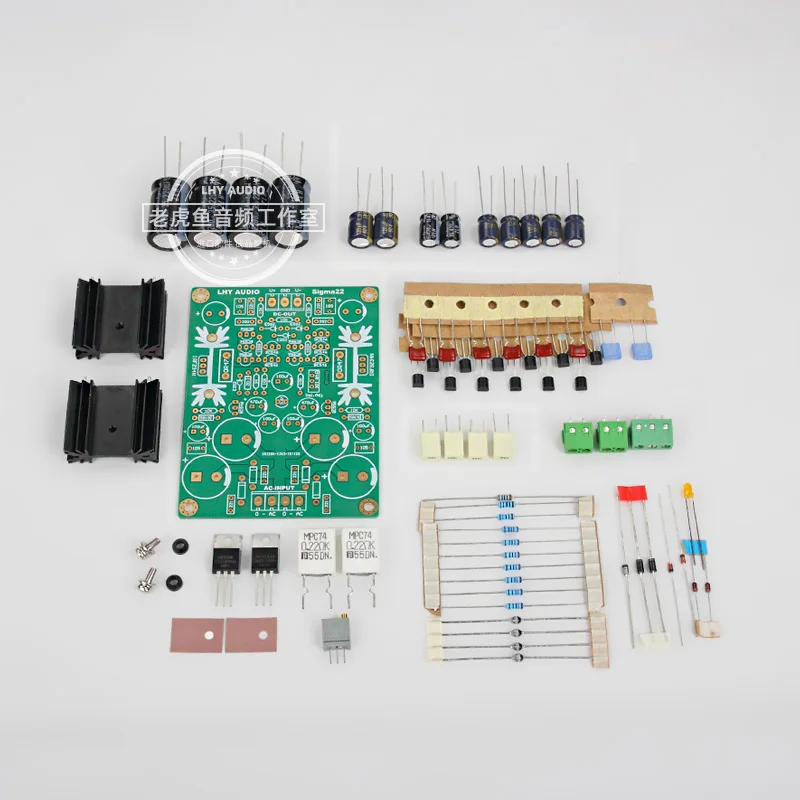

B: Набор для самостоятельной сборки (стандартная версия)

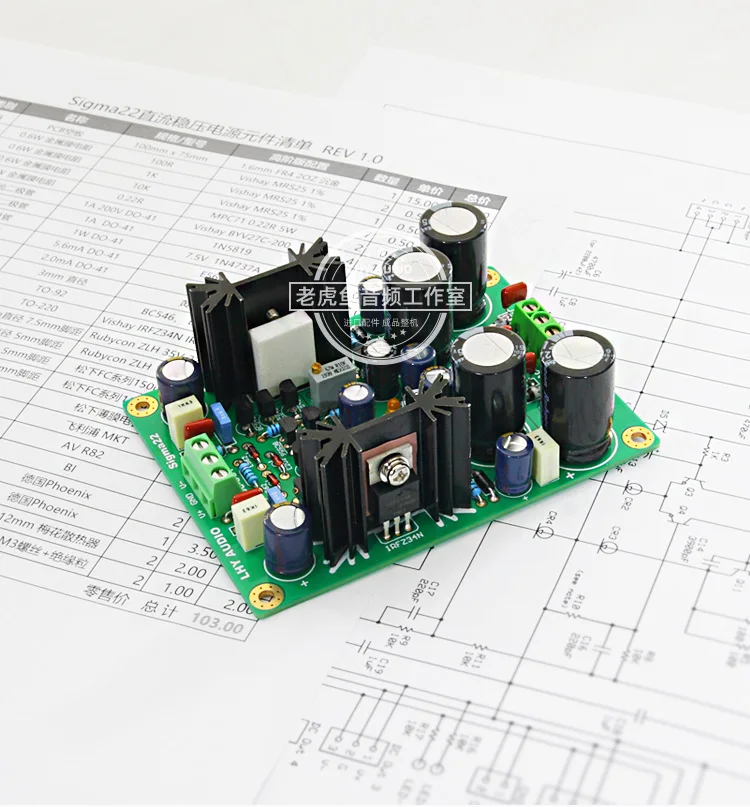

C: готовая доска (стандартная версия)
D: готовая доска (высокая текущая версия)

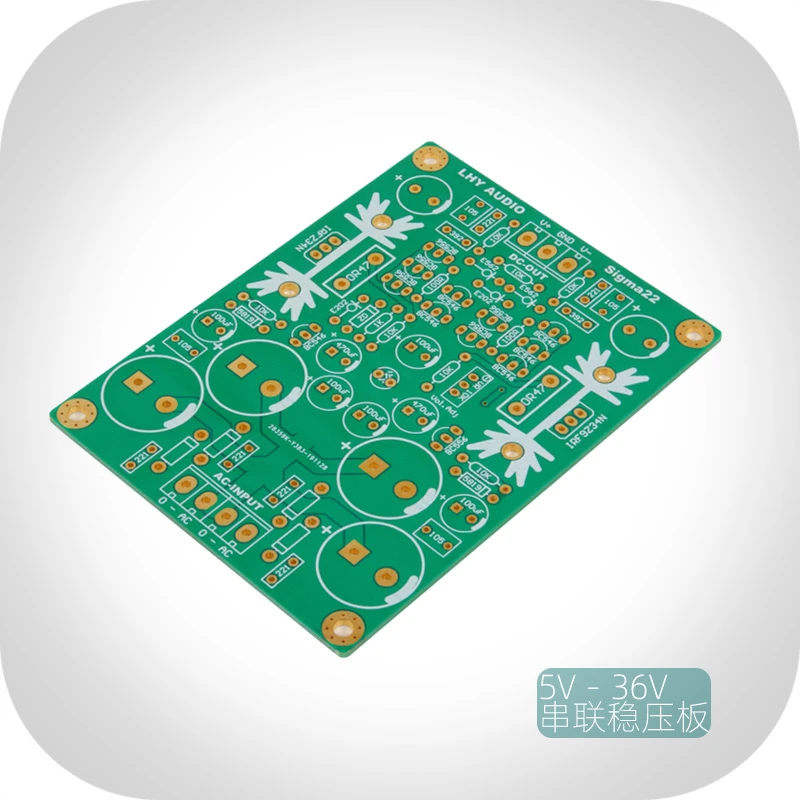

E: пустая плата PCB (высокая текущая версия)
F: Набор для самостоятельной сборки (версия с высоким током)







Детское Введение:

Этот источник питания основан на хорошо известной высокоэффективной цепи регулятора напряжения постоянного тока Sigma22 V2.0 в стране и за рубежом. Уровень шума такой же низкий, как и УФ, фон темный, пространство бесшумное, а общее качество звука улучшено.
Заменяя триммерный потенциометр, он может использоваться как двойной выходной мощности 5 В-36 в, что очень подходит для использования предварительного усилителя, декодера DAC, усилитель для наушников и усилитель мощности регулятор уровня напряжения.
Рациональный, стабильный, реальный и естественный баланс Sigma22 имеет свойство контролировать стиль, и эффект с более низкими ценами конденсаторов также хорош. При использовании высокоуровневых HIFI конденсаторов под базой мониторинга будет небольшое количество личности конденсатора. Очень замечательно.
Технические характеристики:

1. Ультра-низкий уровень шума (μV уровень), высокая PSR

Он использует полностью дискретный одноступенчатый усилитель ошибок с коэффициентом усиления 102,5 дБ и использует емкостные мультипликаторы для улучшения PSR (коэффициент отклонения источника питания). Все можно разделить на три этапа. Первый этап-Дифференциальное усиление и текущее зеркало/источник постоянного тока; Второй этап-этап усиления напряжения (VAS), а третий этап использует полевые трубки в качестве источника. Что похвально, так это то, что шум на выходе составляет всего лишь около уровня УФ под нагрузкой! Это на три уровня меньше обычных мВ, что почти в тысячу раз хуже. ИС не используется, так что вся конструкция может контролировать каждый узел петли управления, так что различные параметры производительности регулятора напряжения достигают наилучшего состояния Zui


2. Нет лимита тока

Проще говоря, полевая трубка MOSFET с высоким выходом тока не имеет предела выходного тока, до тех пор, пока тепловыделение достаточно. Узким местом ограничения на выходе является мощность коровы, выпрямителя диода и предохранителя (но обратите внимание, что в оригинальной версии не используется предохранитель на плате...) И функция без ограничения тока позволяет S22 поддерживать множество мгновенных больших потребностей тока. Особенно усилители мощности. Если вам нужен ток, S22 готов. Примечания: в настоящее время в нашем магазине продается версия с низким током, которая зависит от выпрямительных диодов, радиаторов, печатных плат и т. Д. Рекомендуется, чтобы выходное напряжение не превышало 30 в, а ток нагрузки не превышал 1 А. Стандартные радиаторы комплектов и готовой платы продается в нашем магазине могут выдержать близко к 0,2 ватт потребеление энергии. Его можно оценить в соответствии с PT = VI (разница в напряжении * ток нагрузки). Когда тепло слишком велико, рекомендуется использовать нижнюю пластину шасси для отвода тепла.


3. Сверхвысокая пропускная способность

Полностью Дискретная конструкция S22 позволяет расширить пропускную способность Zui Jia. Поскольку выходное сопротивление S22 даже ниже, чем у дорогих низко-ЭСР электролитических конденсаторов Zui, скорость быстрой зарядки и разрядки S22 больше, чем у традиционных конденсаторов большого водоема. Удивительно, что выходное сопротивление S22 составляет всего μΩ (как правило, емкость составляет около МОм, разница в 1000 раз). На самом деле, тестовая линия занимает больше сопротивления во время измерения, поэтому значение по-прежнему завышено. Для емкостных нагрузок, даже до 10000μF, S22 может быть спокойным и удобным, что делает S22 более удобным для применения. В SIP частоты фильтра низких частот составляет всего 1,6 Гц, чтобы предотвратить диод переключения шум от входа Усилитель ошибки сзади. Кроме того, эта часть имеет функцию мягкого запуска.


4. Гибкий выход, низкое внутреннее сопротивление

Выходное напряжение S22 регулируется, в основном определяется соотношением диода Зенера и двух резисторов.

Общее выходное напряжение, как правило, ± 5V, ± 9V, ± 10V, ± 12V, ± 15V, ± 18V, ± 24V, ± 27В, ± 30V или ± 36V. (Даже выше)

Выходное сопротивление sigma22 намного ниже, чем у хороших электролитических конденсаторов Zui с низкой емкостью ESR на рынке. Благодаря высокой пропускной способности конструкции sigma22, sigma22 может легко справиться с постоянно меняющимся спросом на усилитель тока, гарантируя, что задний усилитель сможет реализовать большой потенциал Zui. (Выходное сопротивление такое же низкое, как μΩ, 1Ω = 1000mΩ = 1000000μΩ)


5. Автоматическое отслеживание положительного и отрицательного напряжения

Есть отслеживание между положительным и отрицательным выходными системами, то есть, отрицательный выход будет следовать положительному напряжению в любое время, что делает напряжение симметричным, также значительно увеличивает Коэффициент подавления шума в обычном режиме (CMRR) и позволяет избежать появления звука выключателя. Погрешность положительного и отрицательного напряжения составляет менее 3%. Если вам нужна более точная консистенция положительного и отрицательного напряжения, вы можете настроить сопротивление резистора R11 = 10K.

Выбор зенерных диодов и потенциометров, соответствующих различным выходным напряжениям: (версия V2.2)

В тех случаях, когда плюс или минус 5 ~ 8В, регулятор напряжения трубки TL431 = 2,5 V, потенциометр = 10K
В тех случаях, когда плюс или минус 8 ~ 15В, регулятор напряжения трубки TL431 = 2,5 V, потенциометр = 5K (в комплекте по умолчанию в комплекте конфигурация)
В тех случаях, когда напряжение положительный или отрицательный 15-30V, регулятор напряжения трубки TL431 = 2,5 V, потенциометр = 2K
Вы можете проконсультироваться со службой поддержки клиентов, если вам нужны другие напряжения
Требования к входному напряжению:
Как правило, разница в напряжении после выпрямления входного напряжения должна быть на 6 ~ 10 в выше выходного напряжения.

[Формула расчета: Вход AC * 1,414-выход DC = 6-10 В]

Связь между выходным напряжением постоянного тока и вторичным напряжением переменного тока трансформатора следующая:

Выход: при ± 5VDC трансформатор выбирает 2 * 9VAC
Выход: при ± 9 В постоянного тока трансформатор выбирает 2*12 В переменного тока
Выход: при ± 12 В постоянного тока трансформатор выбирает 2*15 В переменного тока
Выход: при ± 15 В постоянного тока трансформатор выбирает 2*18 В переменного тока
Выход: при ± 18VDC трансформатор выбирает 2 * 20VAC
Выход: при ± 24 В постоянного тока трансформатор выбирает 2*25 В переменного тока
Выход: при ± 30VDC трансформатор выбирает 2 * 30VAC
Выход: при ± 36VDC трансформатор выбирает 2 * 35VAC
О рассеивании тепла:

Стандартные радиаторы комплектов и готовой платы продается в нашем магазине могут выдержать близко к 0,2 ватт потребеление энергии. Его можно оценить в соответствии с PT = VI (разница в напряжении * ток нагрузки). Когда тепло слишком велико, рекомендуется использовать нижнюю пластину шасси для отвода тепла.

Советы по установке:

Этот комплект питания, пока вы внимательно следите за маркировкой на печатной плате, осторожно припаивайте детали и не припаивайте неправильные детали, вы можете обеспечить успешное включение питания. В соответствии с опытом других клиентов особое внимание следует уделить следующим вопросам:

Диод постоянного тока 2ma (202) и 5.6ma (562) просты в использовании. Обратите внимание, что посылка из прозрачного диода полосы составляет 562, а два других прозрачных диода-202. Серебряный диод-диод ZD Zener.
Модели двух силовых трубок отличаются одной буквой, которая легко путается и требует внимания. Кроме того, силовая трубка должна быть установлена на радиатор в соответствии с изоляционными резиновыми частицами и изоляционными прокладками! В противном случае выход будет короткого замыкания и монтажная плата будет сгореть!
Продолжить...
О школьном звуке:

Калибровка звука этой версии в основном калибруется из-за особенностей конденсаторов (различные бренды и модели и различные емкости могут иметь различные эффекты) и трансформаторов.

Официальная информация:

//www.amb.org/audio/sigma22/

Характеристики:

Размеры: 100 мм * 75 мм * 1,6 мм (центр крепежного отверстия 4 мм от края платы)

PCB процесс: FR4 военный класс, 1 УНЦИЙ меди, гальваническое погружение золота.

Разница между официальным дизайном, продаваемым в этом магазине: 2020/02/26 обновление



(Мы будем обновлять и улучшать схемы и компоненты этого источника питания время от времени на основе фактического опыта использования, для достижения лучшей производительности регулирования напряжения и звуковых эффектов)

2021/02/26 новая улучшенная версия

Добавлен увеличенный ток выходной версии, выход трубки 2 пары параллельно, как исходные данные, и большой электролитический основной фильтр добавляется
2020/12/16 Ver2.3 обновление

Потенциометр обрезки напряжения в комплекте обновляется до обрезки марки бурн 5K.
2020/10/10 Ver2.2 обновление

Для того, чтобы было удобнее установить выходную полевую трубку MOS на нижней части шасси, чтобы увеличить ток и улучшить теплоотдачу, направление установки трубки было вращено на 180 градусов.
Обновите Диод Зенера до TL431 (до-92 посылка), что эквивалентно 2.5Vdc, но его производительность намного лучше, чем общие диоды Зенера во всех аспектах!
Обновление 2020/6/10 Ver2.0

Для того, чтобы сделать его более удобным для использования небольших токовых устройств, таких как передний этап и DAC, мы изменили официальные 2 пары параллельных выходных трубок, чтобы использовать только 1 пару выходных трубок и изменили сопротивление выходной серии с 0,47r до 0,22r.
Фиксируют зенеровский диод до 3,3 V, и изменить потенциометр для обрезки, чтобы соответствовать разных выходное напряжение. Список показан выше.
Оригинальная Выходная развязка имеет только 1 мкФ конденсатор. Эта версия магазина добавляет положение электролиза диаметром 10 мм. Клиенты могут подключать электролиз параллельно в соответствии с их потребностями.
