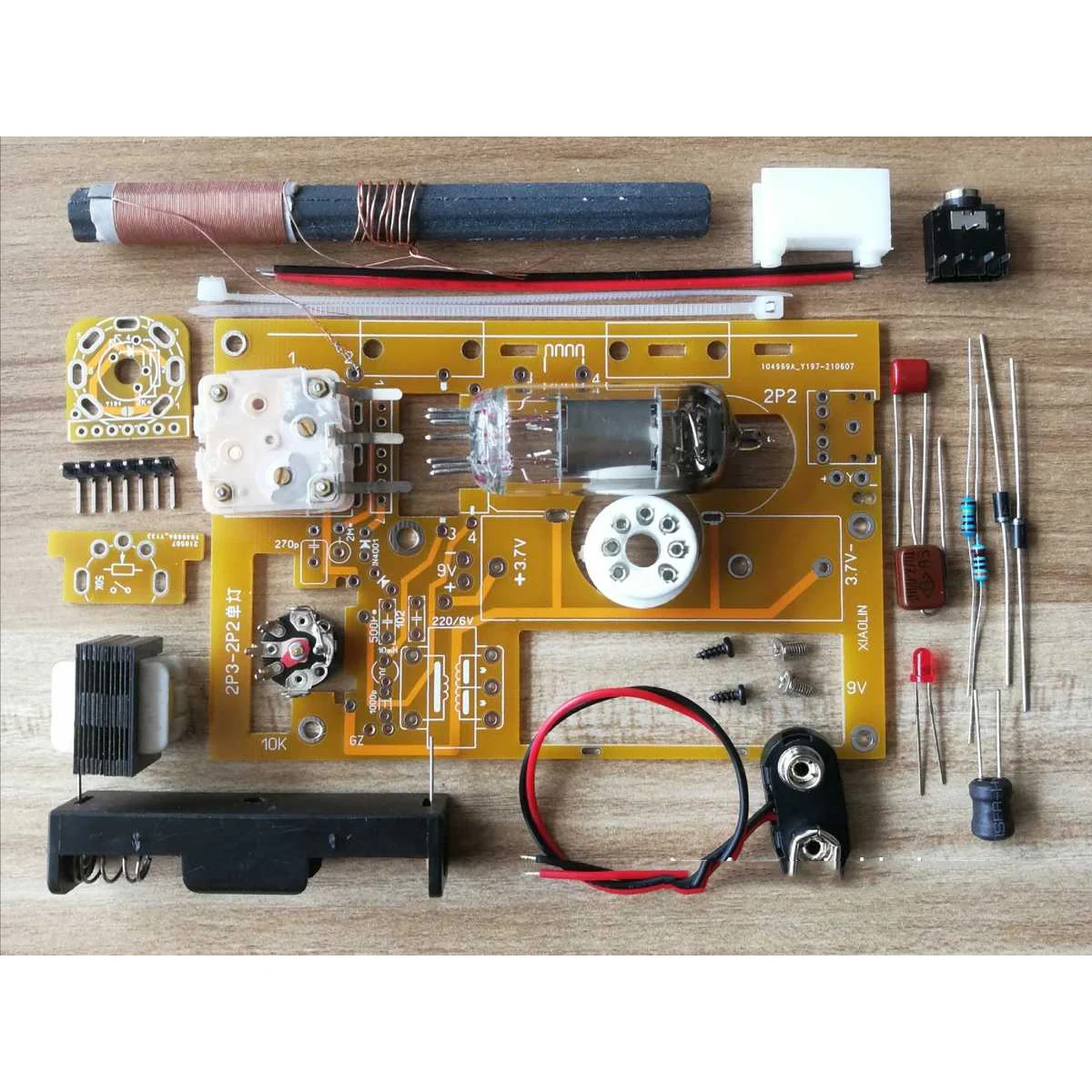

2P2 электронная трубка одиночный свет радио доска комплект.

Катушки магнитного стержня должны быть намотаны самостоятельно! С нитью, обернутой и эмалированной проволокой.

Подходит для корпуса 2p3. Чехол не входит в комплект! Батарейки и динамики (нет в наличии) также не входят в комплект.

Важное примечание: звук ОДНОТРУБНОЙ машины без антенны или усилителя слишком низкий! Очень непрактичная!

Можно использовать небольшой усилитель на телефоне с входными линейными bluetooth-колонками или компьютерными колонками, первая отладка должна быть подключена!

И может получить только несколько сильных станций, поэтому этот комплект подходит только для любителей DIY, чтобы играть.

После завершения эффекта прослушивания невозможно достичь на ходу! Отправьте наушники MP3 и 3,5 на 6,5 место.

Описание.

Потенциометр с переключателем и регенеративной регулировкой.

Аккумулятор постоянного тока 14500 литиевый 3,7 и 9 вольт питания, напряжение экрана 9 В. Ток экрана менее 0,5 мА.

Филамент 2,4 вольт питания: 7 контактов положительный, 1 контакт отрицательный, 5 контактов пустой. Нити ток 30mA.

Лампа низкого блока с подсветкой Красный светодиод 2,4 В питания, ограничительный резистор тока 150 Ом. Сила тока: 16mA.

Преобразование сопротивления трансформатора Доступно после низкого сопротивления 8 - 32 Ом прослушивания наушников.

Трансформатор не может использоваться для прослушивания наушников с высоким сопротивлением 2000 - 4000 Ом.

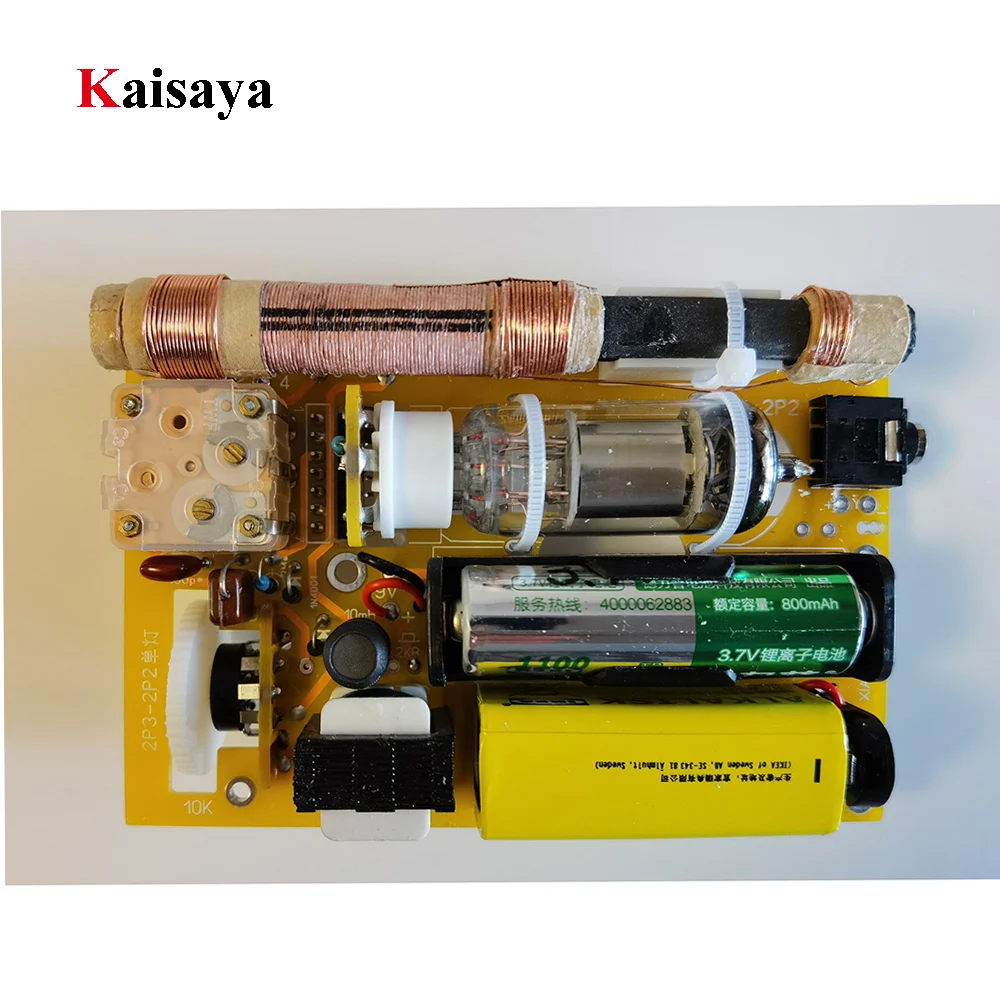

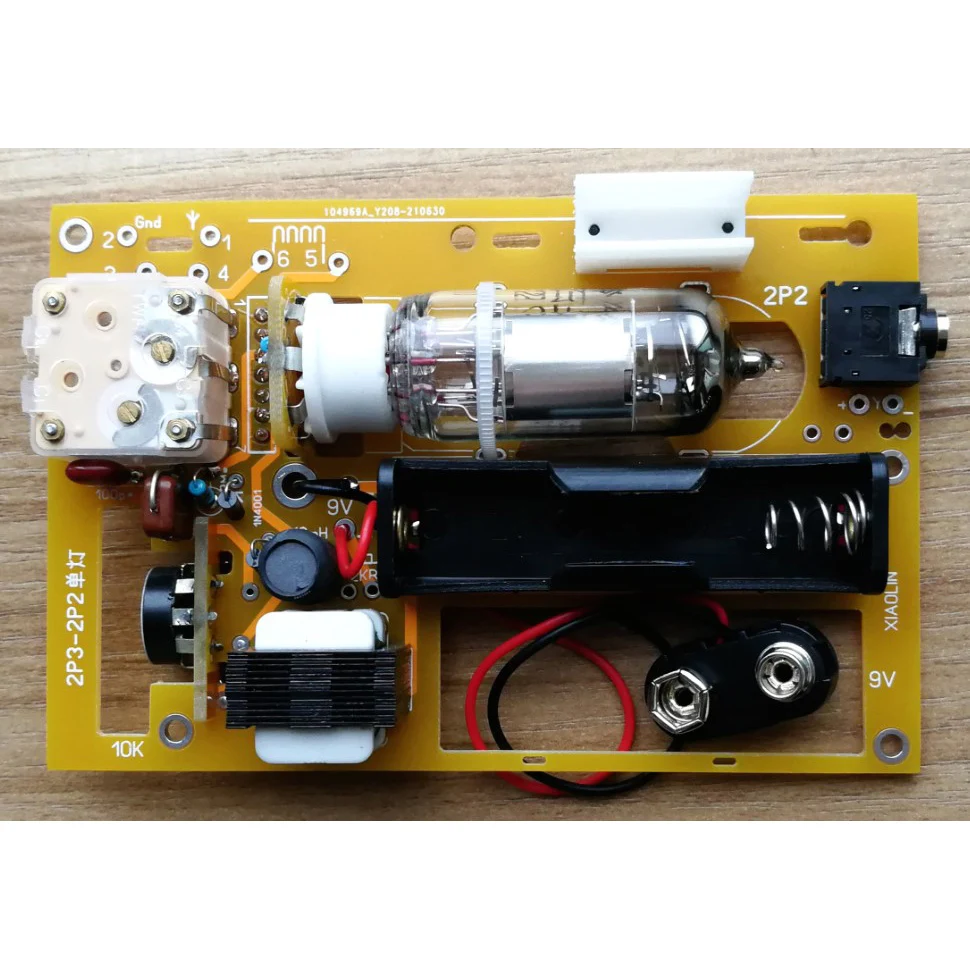

Схема готовой продукции:

Катушки должны быть намотаны самостоятельно. Прибл. 3 - 4 начальной школы 85 оборотов регенератива 5 - 6 прибл. Может занять от 10 до 30 оборотов

Чехол в комплект не входит аккумулятор и клаксон! Одиночная Трубная машина также не может взять рог.

Первый сварки 7 трубка ножки держатель, убедитесь, что на нижней поверхности держатель трубки и маленькая пластина плотно и флеш, после того, как сварка отрезать торчащие припоя средства ухода за кожей стоп.

Затем сварите светодиод, сварите, чтобы обратить внимание на высоту, верхняя поверхность должна быть вровень с верхней частью держателя трубки, для того, чтобы иметь лучший световой декоративный эффект.

Наконец, сварите ограничительный резистор тока, отрежьте провода коротко, в это время, чтобы сварить поверхность резистора колодки.

Сначала припайте потенциометр небольшой доской вертикально к основной доске, затем припайте потенциометр.

Переменный конденсатор должен быть припаян после пайки и регулировки электронной трубки держатель небольшой платы.

Электронная трубка должна быть вставлена в припаянную маленькую доску ВЕРХНИЙ держатель, и завязана вровень с доской с кабельной стяжкой.

Патрон лампы накаливания материнской платы следует также перпендикулярном материнской платы после пайки 7-контактный ряд пальцев.

Полукруглая накладка на задней панели, с короткой поверхностью или без нее, используется для выбора между доступом и недоступом.

1. Антенна может быть подключена только к одной антенне или заземлена намоткой 10 поворотов на магнитном стержне.

2. Переменный конденсатор с комплектом с 223P нужно будет коротать до переменных ножных колодок, так что две группы соединены параллельно.

3. С трансформатором только припой 4, линия из 2 подушечек, припой Средний подключен к 8 Ом припой сторона подключена к 32 Ом.

Используйте высокоомный трансформатор для наушников 5 подушечек, не коротких, с линией, непосредственно подключенной к высокоомным паяльным соединениям и базе наушников.

4. Место для гарнитуры, например, вставьте 2 ядра 3,5-6,5 с высоким сопротивлением, вам нужно поцарапать следующий звуковой канал паяльных соединений, чтобы не короткого замыкания звукового сигнала.

Введение в пуско-наладочные работы, написанное учителем форумчан.

Автономный свет 2P2 обычно требует хорошей среды приема и хорошей установки линии земли и неба.

Это регенеративное радио, как правило, принимает радиостанцию-это вызов птицы, затем Отрегулируйте ручку обратной связи, чтобы уменьшить количество обратной связи,

Свистящий звук гаснет радио вещания звук будет вытекать. Регулировка ручки селектора станции в этом месте сделает частоту более правильной, и станция будет звучать немного громче.

Звук приема будет немного громче, но это вызовет достаточно сильную обратную связь сигнала, чтобы вызвать критический свисток, поэтому Отрегулируйте регулятор обратной связи снова, чтобы уменьшить количество обратной связи.

Несколько раз тщательно Отрегулируйте ручки для выбора станции и обратной связи, и звук будет громче при регулировке до оптимального уровня.

Если звук радиостанции все еще перемечается свистящим звуком, это слишком большая обратная связь.

Отрегулировать сумму обратной связи до самой низкой суммы также бесполезно, чтобы уменьшить тест катушки обратной связи.

Если нет нижнего шума, вам нужно отрегулировать ручку обратной связи, чтобы услышать звук нижнего шума, а затем отрегулировать ручку радио для выбора станции.

Это особенность игры с регенеративными рациями. Переменный резистор, очень хорошо настраивает обратную связь. Обратная сторона в том, что это может сделать плохой контакт при износе.

Нить накаливания является большим потребителем электроэнергии, с мощностью около 30 мА.

Чувствительность приемной станции зависит от мощности сигнала и количества обратной связи, полагающейся на катушку обратной связи.

Общий прием сильных станций без проблем, если радиосигнал слабый, мощность усиления одной трубки ограничена, через обратную связь будет иметь вызов птицы, но Отрегулируйте свисток обратной связи для остановки сигнала.

Но Отрегулируйте свисток обратной связи, чтобы остановить сигнал очень слабо, гарнитура почти не услышит звук.

Но нельзя сказать, что радиосигнала нет.

Если вы добавите другую трубку для усиления радиосигнала, вы услышите больше.
