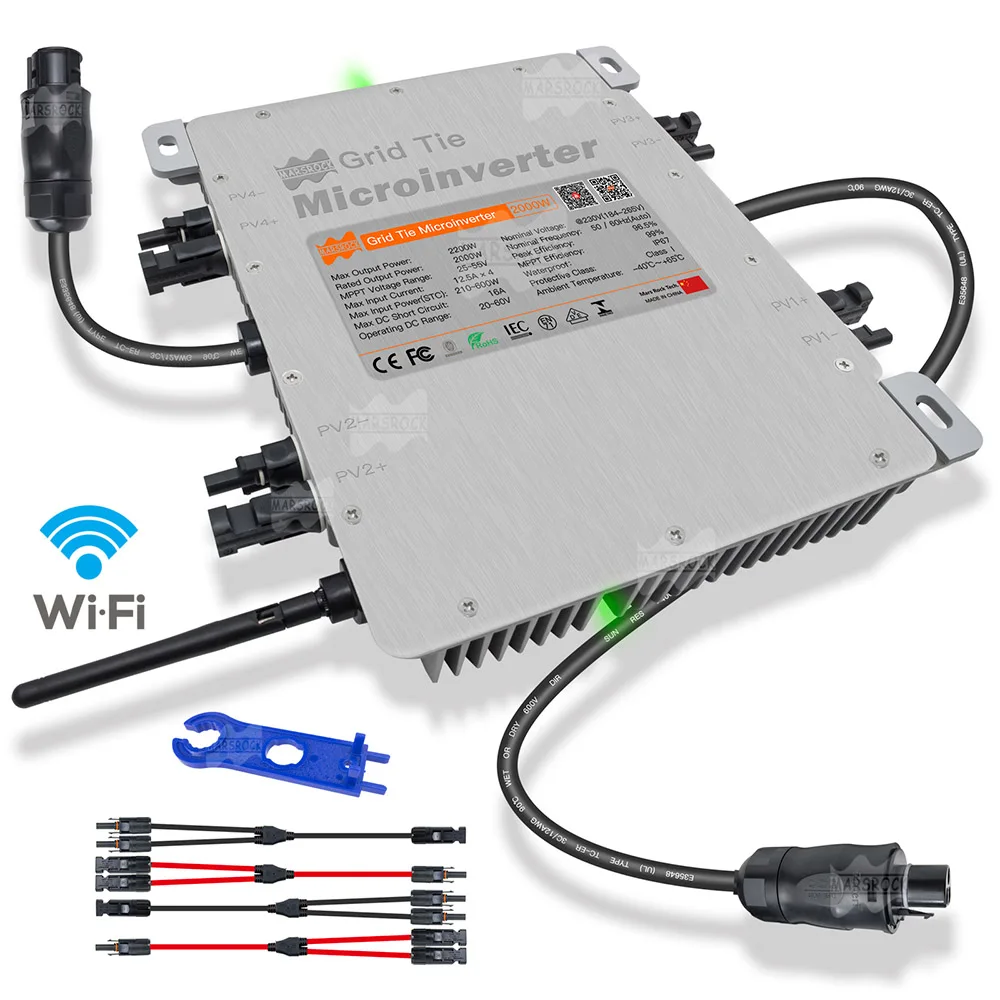

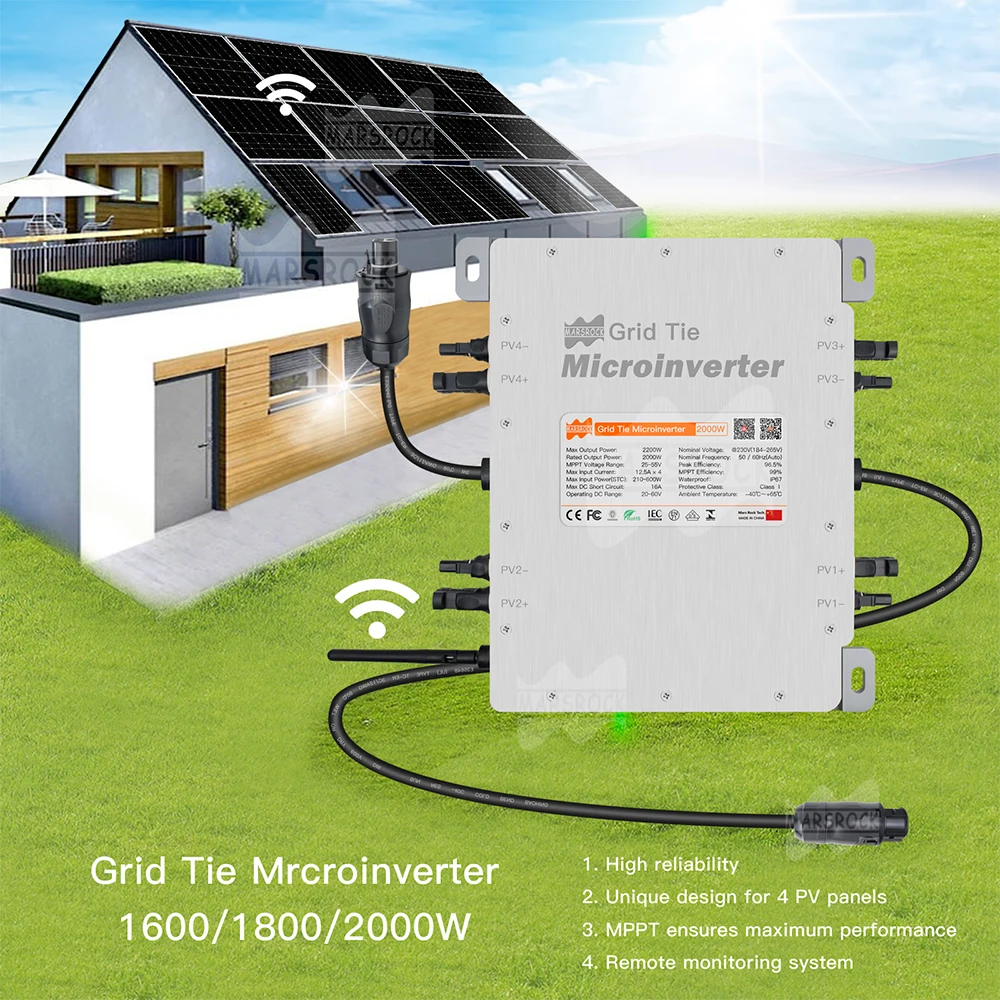

Инвертор солнечной батареи 2000 Вт G3 INMETRO Grid Tie 4 MPPT Микро солнечный инвертор панель

Инвертор солнечной батареи 2000 Вт G3 INMETRO Grid Tie 4 MPPT Микро солнечный инвертор панель

Видео продукта

Описание товара

*Внимание!Вы можете нажать на картинку ниже шнура, чтобы купить это высококачественное Расширение питания переменного тока

Введение продукта.

* Функция быстрого отключения

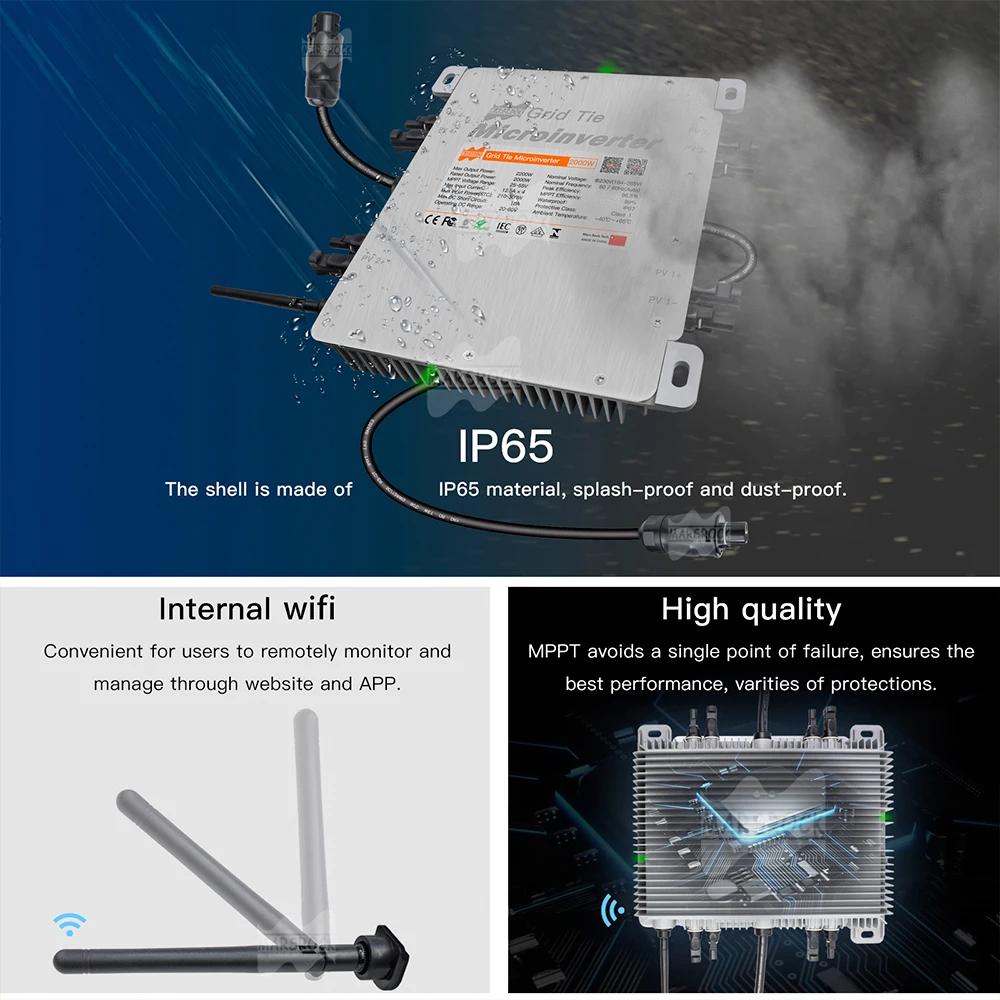

* Степень защиты IP67, гарантия 10 лет
* PLC, Zigbee или Wi-Fi связь
* 4 трекера MPP, мониторинг уровня модуля
* Макс. Входной ток постоянного тока 12.5A, адаптируется к 600 Вт PV модулю


Введение системы микроинвертора

Микроинвертор используется в утилитарных интерактивных сетчатых приложениях, состоящих из двух ключевых элементов:
* Микроинвертор
* Маршрутизатор

Примечание:Если беспроводной сигнал в области, где микроинвертор слаб, необходимо добавить усилитель сигнала Wi-Fi в подходящее место между маршрутизатором и микроинвертором.

Эта интегрированная система повышает безопасность; Увеличивает Урожай солнечной энергии; Повышает надежность системы и упрощает проектирование, установку, обслуживание и управление солнечной системой.

Микроинверторы максимизируют Производство PV энергии:
Каждый модуль PV имеет индивидуальный контроль максимальной пиковой мощности (MPPT), который гарантирует, что максимальная мощность экспортируется в сетку утилиты независимо от производительности других PV модулей в массиве. Когда PV модули в массиве зависят от тени, пыли, Ориентация, или любая ситуация, в которой один модуль не выполняет по сравнению с другими блоками, микроинвертор обеспечивает высокую производительность из массива путем максимизации производительности каждого модуля в массиве.

Надежнее, чем централизованные или струнные инверторы:
Распределенная микроинверторная система гарантирует отсутствие одной точки сбоя системы через систему PV. Микроинверторы предназначены для работы при полной мощности при температурах окружающей среды на открытом воздухе до 149 ℉ (65 ℃). Корпус инвертора предназначен для наружной установки и соответствует классу защиты окружающей среды IP65.

Простая установка:
Вы можете установить отдельные PV модули в любое сочетание количества модуля, ориентации, различного типа и скорости Питания Провод заземления (PE) кабеля переменного тока подключен к шасси внутри микроинвертора, возможно устранение установки заземляющего провода (Проверьте местные правила). Сбор данных принимает внутренний wifi, беспроводной маршрутизатор необходим рядом с микроинвертором. После завершения установки микроинвертора, настройте беспроводной маршрутизатор с внутренним wifi (см. Руководство пользователя wifi). Данные будут загружены автоматически. Пользователи могут контролировать и управлять микроинвертором через соответствующий веб-сайт или приложение.

Введение микроинвертора:
Микроинверторы соединяются с однофазной сеткой, а также могут использовать несколько микро-инверторы в виде однофазной сетки для достижения трехфазной сетки.

Товары для паразитов

Модель

2000 Вт

Входные данные

Максимальная солнечная панель

4*600 Вт (макс.)

Пусковое напряжение

20-60 в

Ретранслятор PV Voc

33-60 в

MPPT

25-55 в

Максимальный входной ток

12.5A * 4

Короткий ток постоянного тока

16А * 4

Выходные данные

Номинальная выходная мощность

2000 Вт

Максимальная выходная мощность

2112 Вт

Номинальный выходной ток

@ 230VAC 9.2A

Номинальное напряжение

@ 230 В (184-265VAC)

Макс. Единицы на ветку

@ 230V:4 шт.

Rrequency

50/60Hz(45 ~ 65 Гц)

Выходная эффективность

Статический MPPT

99.00%

ЦИК взвешенная эффективность

95%

Максимальная выходная мощность

96.5%

Самопотребление

50 мВт

THD

<3%

Внешний вид

Температура окружающей среды

-40 ℃ до + 80 ℃

Рабочая температура

-40 ℃ до + 65 ℃

Размеры (L×W×H)

267 × 300 × 42,5 мм (без кронштейна и кабеля)

Вес нетто (кг)

5,3

Водонепроницаемость

IP67

Охлаждение

С функцией автоматического охлаждения

Особенности

Совместимость

Совместим с 60 ~ 72 ячейками PV модулей

Связь

Линия электропередачи/WIFI/Zigbee

Система мониторинга

Срок службы бесплатно

Электромагнитная совместимость

EN50081.part1EN50082.part1

Нарушение сетки

EN61000-3-2 безопасность EN62109

Обнаружение сетки

DIN VDE 1026 UL1741

Сертификат

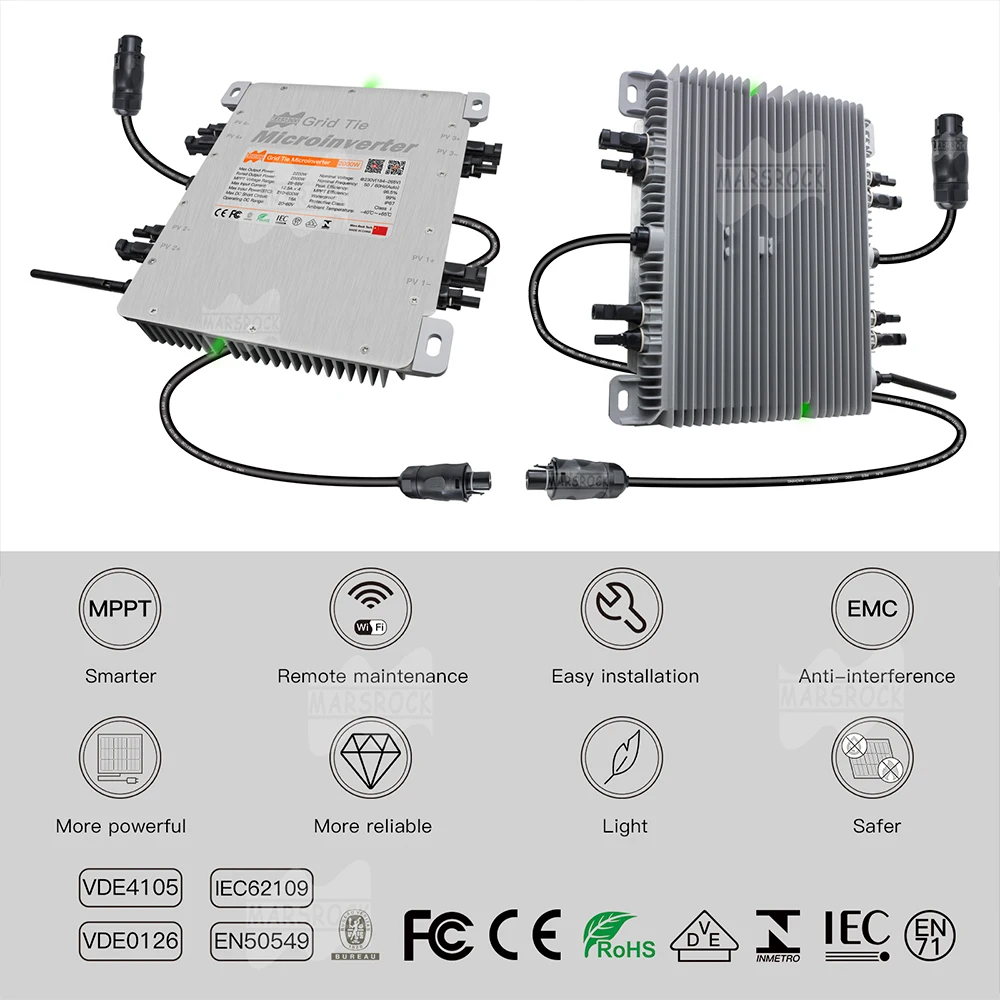

UL1741, VDE0126, VDE4105, IEC62109, CE, INMETRO

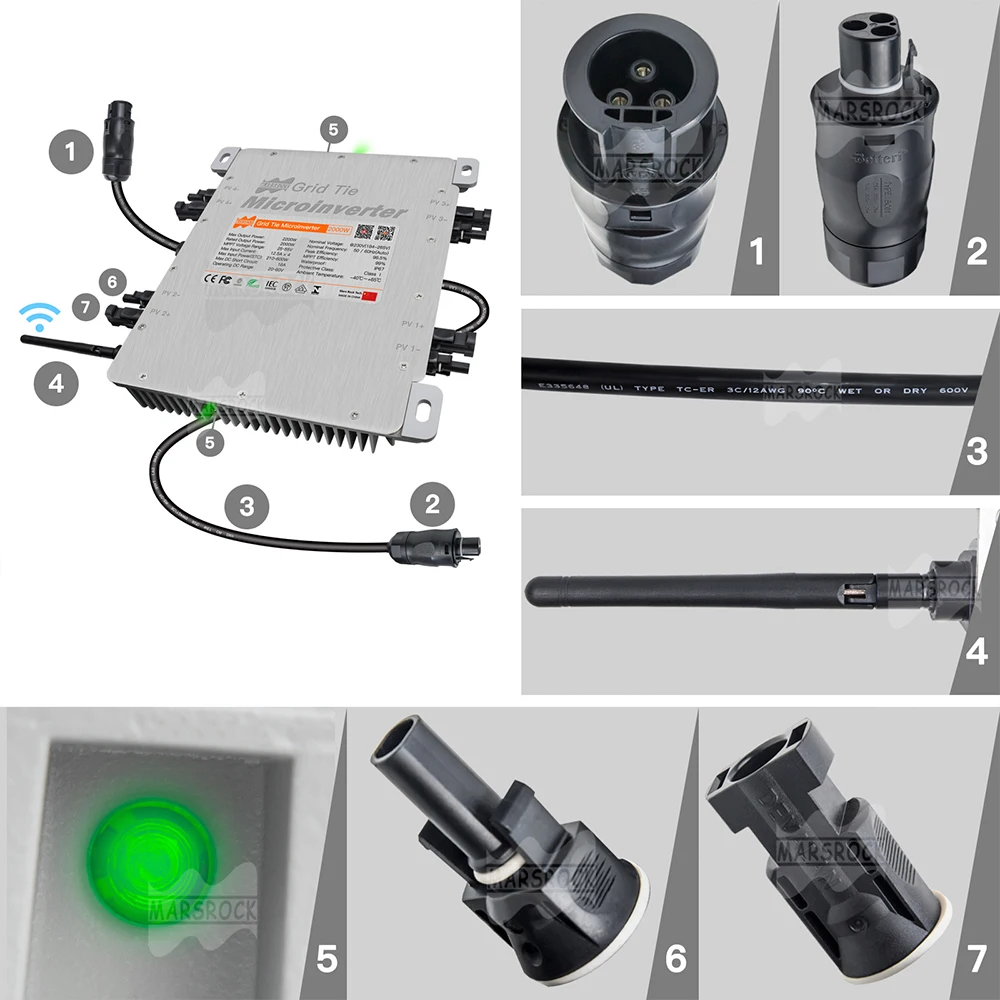

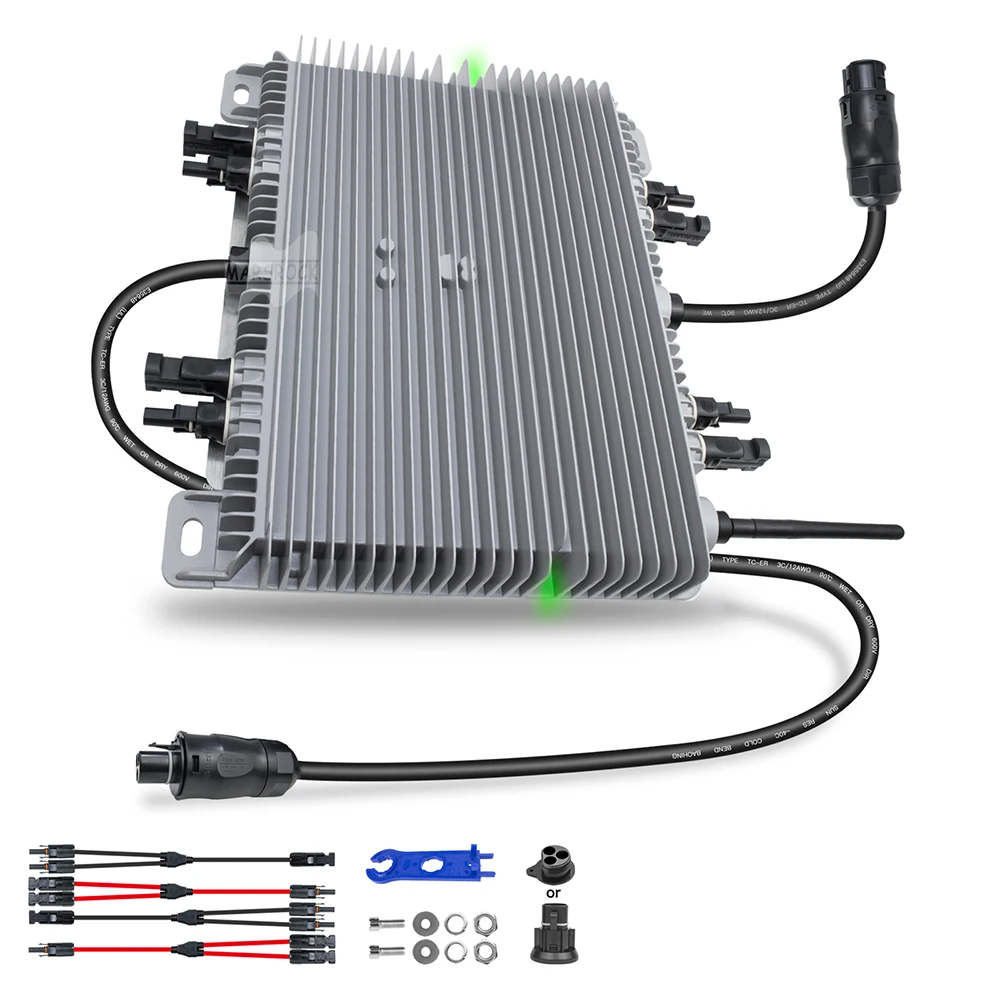

Подробные изображения

Инструкции по установке

Процедуры установки
Установка микроинверторной системы:

Система PV с использованием микроинверторов проста в установке. Каждый микроинвертор легко крепится на PV стеллажи, непосредственно под PV модулем (ами). Низковольтные провода постоянного тока подключаются от модуля PV непосредственно к микроинвертору, устраняя риск высокого напряжения постоянного тока. Установка должна соответствовать местным нормам и техническим правилам. Специальное заявление! Устройство переменного тока GFCI не должно использоваться для защиты выделенной цепи
К микроинвертору, хотя это Внешняя цепь. Ни одно из небольших устройств GFCI (5 ~ 30 мА) не предназначено для подачи и не будет повреждено при обратной подаче. Подобным образом, AC AFCIs не были оценены для обратной подачи и могут быть повреждены, если обратная подача с выходом PV инвертора.

Предупреждение:Выполнять все электрические установки в соответствии с локальными электрическими кодами.
Предупреждение:Имейте в виду, что только квалифицированные специалисты должны устанавливать и/или заменять микроинверторы.
Предупреждение:Перед установкой или использованием микроинвертора, пожалуйста, прочитайте все инструкции и предупреждения в технических документах и на самой микроинверторной системе, а также на PV массиве.
Предупреждение:Имейте в виду, что установка этого оборудования включает в себя риск поражения электрическим током.
Предупреждение:Не прикасайтесь к любым живым частям в системе, включая PV массив, когда система была подключена к электрической сети.
Примечание:Настоятельно рекомендуем установить устройства защиты от перенапряжения в выделенной коробке счетчика.

Шаг 1-Установите распределительную коробку переменного тока

A. Установите соответствующую распределительную коробку в подходящем месте на PV стеллажной системе
(Обычно в конце ветки модулей).
B. Подключите открытый конец провода кабеля переменного тока в распределительную коробку с помощью соответствующего сальника или натяжного рельефа.
C. Проводники переменного тока (230/400Vac): L-красный; N-черный; PE-желтый зеленый.
D. Подключите распределительный блок сети переменного тока к точке общего подключения.

Предупреждение: цветовой код проводки может быть изменен в соответствии с местным регулированием, проверьте все провода установки перед подключением к кабелю переменного тока, чтобы убедиться, что они совпадают. Неправильный кабель может повредить мроинертерсуш, проблема не покрыта гарантией.

Шаг 2-Прикрепите микроинверторы к стеллажу или фоторамке модуля
A. Отметьте расположение микроинвертора на стойке, относительно распределительной коробки модуля PV или любых других препятствий.
B. Установите один микроинвертор в каждом из этих мест с помощью оборудования, рекомендованного поставщиком стеллажей вашего модуля.

Предупреждение: перед установкой любого из микроинверторов убедитесь, что полезное напряжение в точке общего подключения соответствует номиналу напряжения на этикетке микроинвертора.
Предупреждение: не размещайте инверторы (включая разъемы постоянного и переменного тока), где они находятся под воздействием солнца, дождя или снега, даже между модулями. Возможны отклонения в размере от по крайней мере 3/4 (1,5 см.) между крышей и нижней частью микроинвертора, чтобы обеспечить правильный поток воздуха.

Шаг 3-Подключите микроинверторы параллельно
A. Проверьте технические данные микроинвертора на странице 5 для максимально допустимого количества микроинверторов на каждой цепи филиала переменного тока.
B. Подключите разъем переменного тока микроинвертора к женскому соединителю для его подключения. Интерфейс соединителя переменного тока следующим образом.
Предупреждение: Не превышайте максимальное количество микроинверторов в цепи переменного тока, как показано на странице 5 этого руководства.

Шаг 4-Установите защитный конец кабеля переменного тока на конце кабеля переменного тока

Шаг 5-Подключите микроинвертор к модулям PV

Примечание:При подключении к кабелям постоянного тока, если переменный ток уже доступен, микроинвертор должен немедленно мигать красный светильник и начнет работать в течение установленного времени (по умолчанию 60 секунд). Если переменный ток недоступен, красный светильник мигнет 3 раза быстрее и повторится через одну секунду до подключения переменного тока.

Инструкции по эксплуатации микроинверторной системы
Для управления микроинвертором PV системы:
1. Включите выключатель переменного тока на каждой микроинверторной сети переменного тока.
2. Включите главный сетевой выключатель переменного тока. Ваша система начнет производить энергию через минуту ожидания.
3. Устройства должны начать мигать красным через одну минуту после включения выключателя переменного тока. Затем синий светодиод мигает. Это означает, что они обычно производят энергию, чем быстрее мигает синий светодиод, тем больше энергии генерируется.
4. Настройте внутренний модуль wifi в соответствии с руководством пользователя.
5. Микроинверторы начнут отправлять данные о производительности через модуль Wi-Fi в сеть каждые 5 минут. Это позволяет клиентам отслеживать данные производительности каждого микроинвертора через веб-сайт и приложение.
Примечание: Когда Питание переменного тока применяется, но микроинвертор не запускается, около 0,1a тока и 25VA(W) мощность для каждого микроинвертора может быть измерена измерителем мощности. Эта мощность реактивной мощности, не потребляет от утилитарной сетки.

Образец Схемы проводки однофазный; Макс 22000G3 на ветку.
Образец проводки Diapram три фазы; Макс 22000G3 на ветку.
