ALINX AX309E: Spartan-6 XC6SLX9

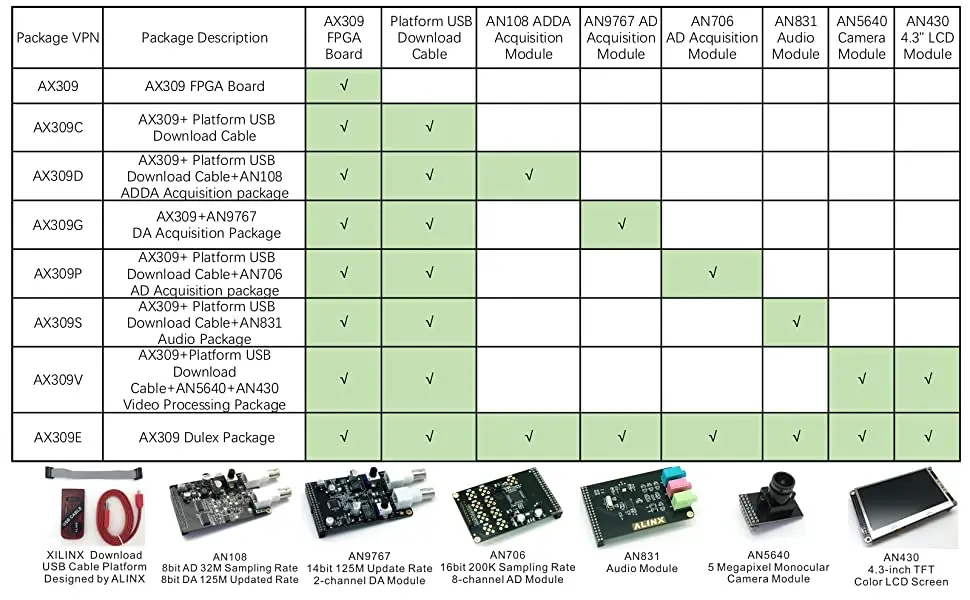

Плата разработки Spartan-6 XC6SLX9 Fpga, начальный уровень для начинающих, поставляется с модулем AN108 ADDA, модулем AN9767 DA, модулем AN706 AD, камера и 4,3-дюймовый ЖК-модуль Поставляются с платформенным кабелем USB (загрузка программ) и Mini USB (питание платы) Примеры кодирования Verilog HDL, учебное пособие, Схемы и руководство пользователя сохраняются в Dropbox. Хорошая документация и простой в использовании порт VGA, поддержка 16-цветового формата RGB565, фиксированный прозрачный корпус для защиты компонентов

Описание продукта

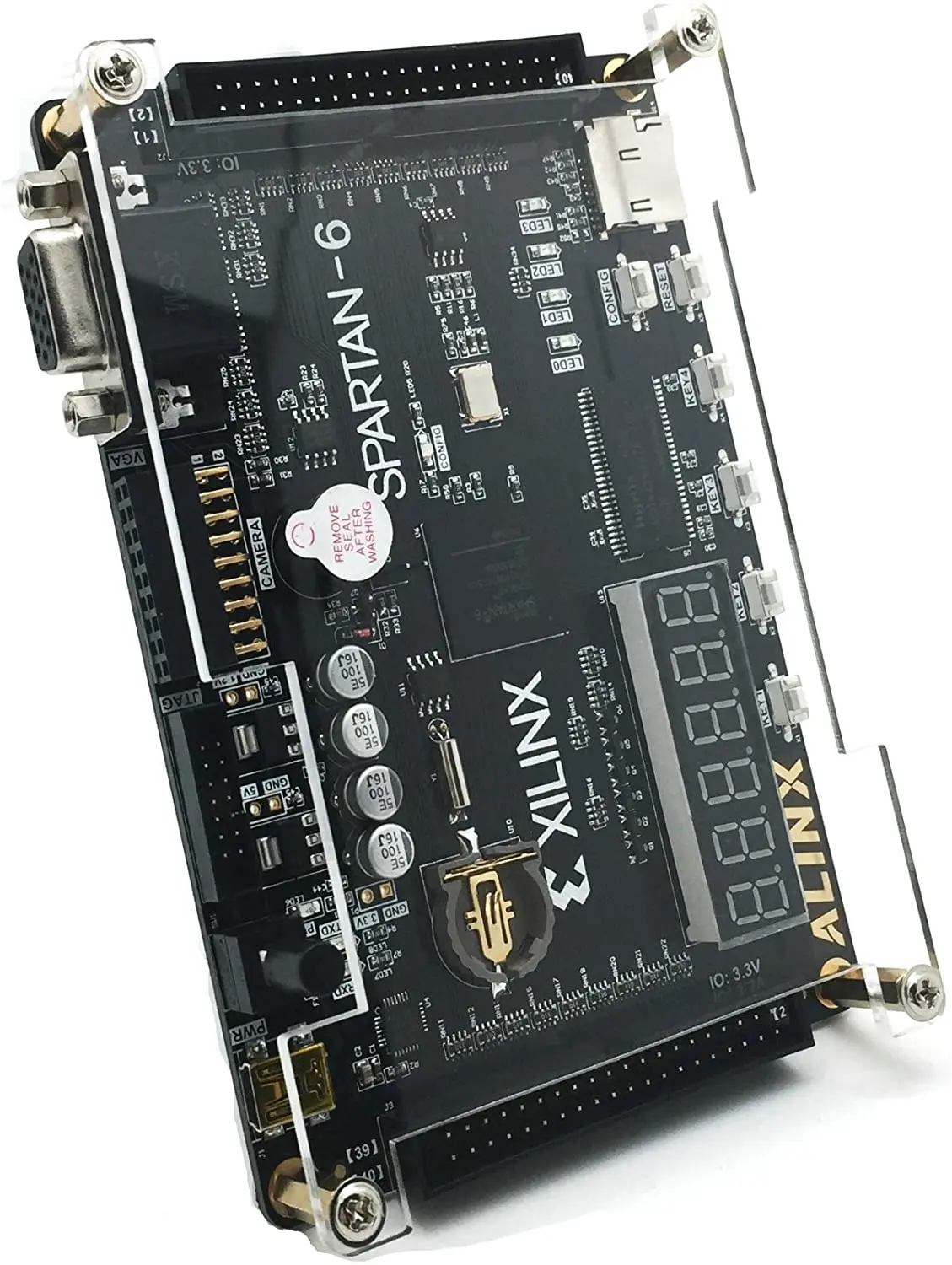

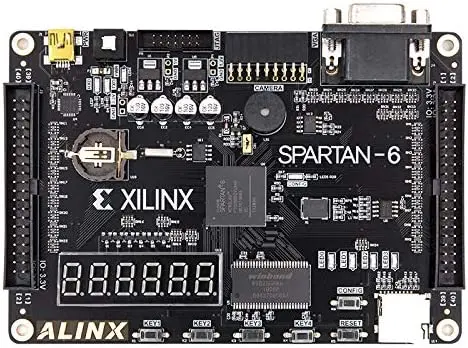

Это продукт начального уровня, в основном для начинающих ПЛИС, чип ПЛИС-XILINX SPARTAN6 XC6SLX9-2FTG256C. Расширьте два 40-контактных стандартных разъема, напрямую Подключите модули ALINX, такие как модуль ADDA/DA/AD, ЖК-экран, аудиомодуль, модуль камеры и т. Д. Предоставьте схему в формате PDF, PCB в 4 слоя в Altium, руководство пользователя, Verilog HDL демо, Microblaze, программные средства и техническую поддержку во время его использования. FPGA: Spartan-6 XC6SLX9-2FTG256C Фиксированный осциллятор с дифференциальным выходом 50 МГц, используемый в качестве «системных» часов для памяти FPGA 256 Мбит SDRAM (16M * 16 бит), 16-битная шина SPI Flash: 16 Мбит IIC EEPROM 24LC04: 4 кбит (2*256*8 бит) Слот для SD-карты Связь и сеть Мостовой соединитель USB-к-UART Интерфейс видеодисплея VGA Интерфейс камерального модуля CMOS Разъемы расширения: 2 порта с интервалом 0,1 дюйма стандартные 40-контактные разъемы расширения Конфигурация: встроенный заголовок ДЖТАГ обеспечил для пользы с кабелями загрузки Силинкс бренда АЛИНС как дисплей УСБ ИИ кабеля платформы: 6 ключей, 4 СИД потребителя, Зуммер часов реального времени с цифровой трубкой Мощность: интерфейс Mini USB.
