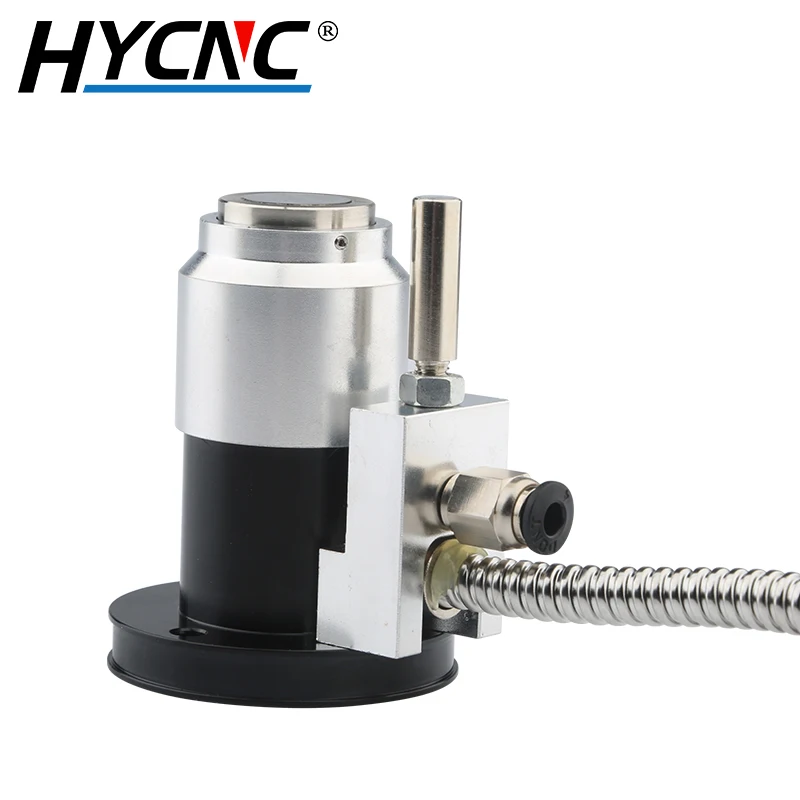

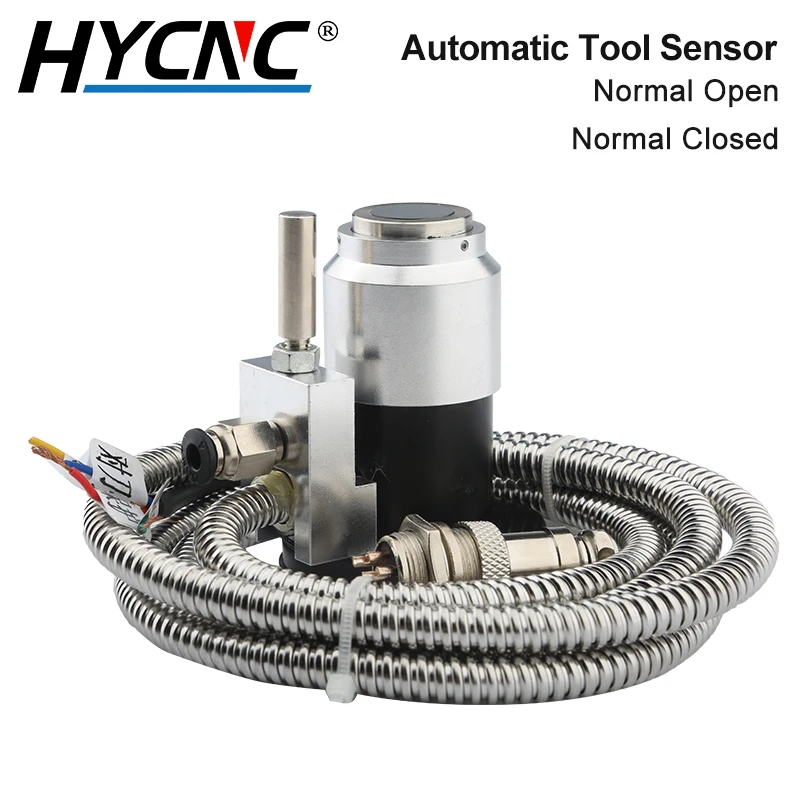

Автоматический инструмент датчик для гравировки с ЧПУ настройки оси Z давления

Автоматический инструмент датчик для гравировки с ЧПУ настройки оси Z давления

Этот нож подходит для Weihong (Ncstudio), Beijing Jingdiao, Xindai (SYNTEC), Baoyuan (LNC), Shanlong (pelicosae), FANUC, FAGOR и MITSUBISHI ), MACH3 и другие различные системы управления, пожалуйста, проконсультируйтесь с производителями систем и оборудования перед покупкой, независимо от того, поддерживают ли они функцию настройки инструмента и определяют порт установки проводки инструмента

Нормально закрытые характеристики

Бренд: Hongyang Название продукта: автоматический инструмент для гравировки ход машины: 5 мм режим выхода: B:NC предварительная передача: почти нулевая Повторяемость: 0,001 мм Структура защиты: IP67 Сила контакта: 1.5N Материал контакта: цементированный карбид Материал корпуса: шлифовальная 4S защитная трубка: 1 м минимальный радиус изгиба R25 Светодиодный светильник: Нормально открывается и выключается при работе кабеля: 3 м маслостойкий 4 ядра диаметр 5 сигнал тревоги при превышении хода: B: NC (нормально закрытый) [Измерение расстояния сигнал о 2,5mm] поражения электрическим током: DC24V 20mA (макс.) • рекомендуемое значение 10mA (активных сопротивлений для цепи переменного тока)

Обычно открытые спецификации

Выход режим: A: NO (нормально открытый) пре-ход: около 0,5 мм ход: около 0,5 мм Повторяемость: B:NC пре-путешествия: он почти равен нулю Повторяемость: 0,001 мм конструкция защиты: сила контакта IP67: IP67 Материал контакта: цементированный карбид Материал корпуса: шлифовальная 4S защитная трубка: 1 м минимальный радиус изгиба R25 Светодиодный светильник: Обычно открываются и выключаются при работе кабеля: нормально открываются, закрываются при работе с электрическим током срок службы: 3 миллиона раз Номинальная мощность электрического удара: DC24C 20mA (макс.) сигнал тревоги при превышении хода: (Нормально закрытый) [расстояние измерения сигнала о 2,5mm] поражения электрическим током: DC24V 100mA (макс) Рекомендуемое значение 10мА (резистивная нагрузка)

Два типа проводки

Проконсультируйтесь со службой поддержки клиентов для получения подробной информации

Плата проводки карты управления GND, подключенная к приборная машина для настройки инструмента, инструмент для управления сигналом, инструмент для настройки инструмента, инструмент для настройки сигнала на инструменте, остальные 2 шнура питания не должны быть подключены

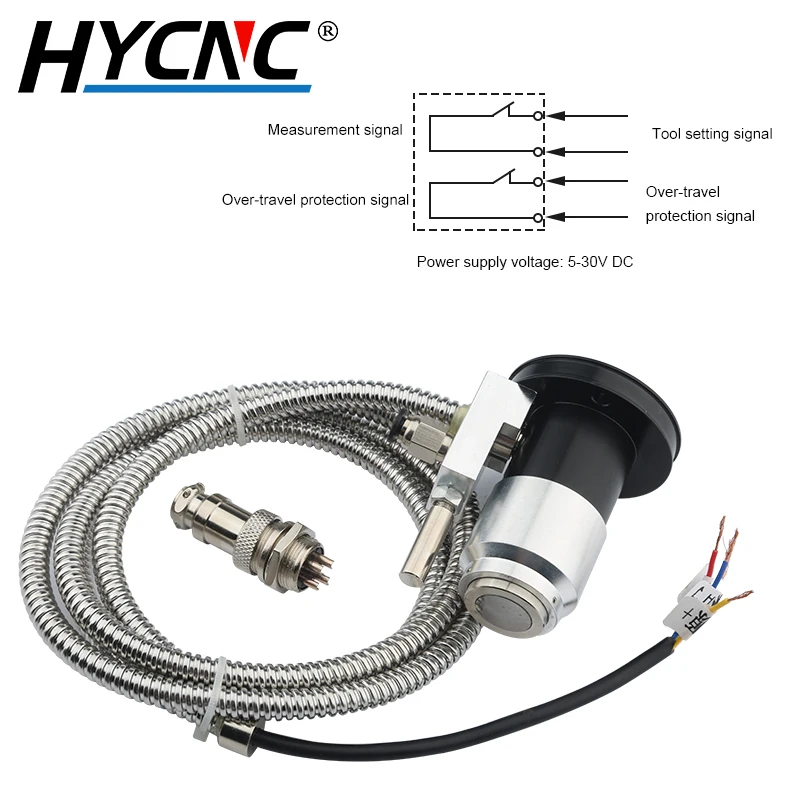

Нормально закрытый 4-проводной электрическая схема

Нормально разомкнутый 6-провода электрическая схема

Напряжение источника питания: DC24V Потребление тока: 10 мА Технические характеристики: DC60V 100 мА (резистивная нагрузка)/AC60V/100 мА (пиковое значение)/500 МВт (макс.)

Вопросы, требующие внимания при использовании инструмента

1, контактные данные не может превышать инструмент выравнивания инструмент ход, сделает инструмент выравнивания инструмент повреждения (ход 5,0 мм) 2. Не высвобождайте контактную поверхность инструмента вручную, чтобы не повредить внутреннюю структуру инструмента и не повлиять на срок службы и эффективность. 3. После того, как инструмент и инструмент для выравнивания завершены, инструмент должен быть поднят вертикально от контактной поверхности и не двигаться в горизонтальном положении или это повредит инструмент для выравнивания.

Прочный материал

Контактная поверхность инструмента и приспособления должны быть вертикальными и вертикально вниз, чтобы связаться с контактной поверхностью. Попробуйте установить его на верстак там, где меньше железных плит, чтобы не повлиять на точность устройства.

В любом направлении

В диапазоне номинального источника питания Использование напряжения контролируется при DC10-30V, ток ниже 20 мА, а диапазон использования температуры-25 °C-70 °C. Эффект использования лучше.

Полностью оборудованный

Диаметр инструмента для установки инструмента должен контролироваться ниже 20 мм, а скорость установки инструмента должна контролироваться при 50-200 мм/мин центр инструмента должен падать на центр поверхности инструмента.

Легко и без усилий

При использовании функции продувки наружный диаметр воздушной трубы 6 мм в диаметре, а внутренний диаметр 4-5 мм в диаметре. Обратите внимание на гигиену при использовании и очистите масло на контактной поверхности.
