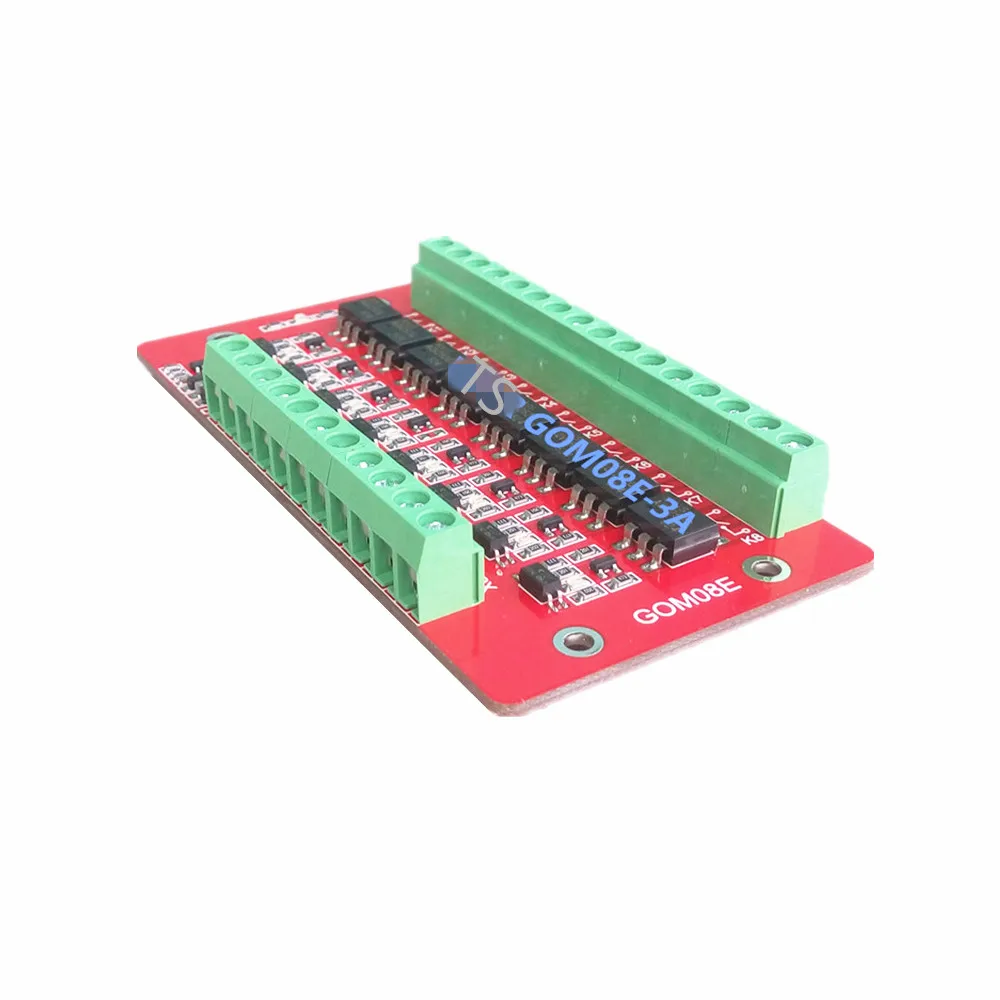

GOM08E 8-канальный твердотельный релейный модуль триггер высокого или низкого

GOM08E 8-канальный твердотельный релейный модуль триггер высокого или низкого

Модуль управления твердотельным реле GOM серии, можно выбрать положительный или отрицательный сигнал триггера, только пусковой ток 0.1mA может управлять твердотельным реле с максимальной пропускной способностью 3A, модуль использует оригинальные высококачественные компоненты, красный и синий сигнальный индикатор, двухсторонняя печатная плата промышленного класса с комплексным учетом макета платы и стабильной работой.

Твердотельные релейные модули GOM серии имеют низкое внутреннее сопротивление и отсутствие полярности на выходе, которые могут заменить контакты электромагнитных реле и имеют характеристики небольшого управляющего тока, быстрое время действий и длительный срок службы. Они могут быть широко использованы в различных типах питания или контроля сигнала. Случай.

Описание модуля

1. Широкий источник питания постоянного тока 5-36 в с возможностью предотвращения обратного подключения источника питания;

2. Выходная Номинальная нагрузка: AC/DC 0-50 В/2A; Пиковая нагрузка: AC/DC 0-60 в/3A (в пределах 100 мс);

3. Выходной порт является нормально открытым контактом переключателя, который является не заряженным сухим узлом и не имеет требования к текущему направлению;

4. Входное управление высокого и низкого уровня может быть выбрано; Встроенное сопротивление ограничению тока, может непосредственно контролироваться положительным или отрицательным полюсом источника питания, или может управляться через порт ввода/вывода микрокомпьютера с одним чипом;

5. Модуль имеет сильную способность анти-помех и стабильную работу; Минимальный ток триггера составляет всего 0,1ма;

6. Есть 1 способ, 2 способа, 4 способа, 8 способов на выбор;

7. С индикатором питания (красный) и каждым индикатором состояния реле (синий)

8. Есть 4 3 мм крепежные отверстия для болтов, которые могут быть закреплены непосредственно винтами, или могут быть установлены с помощью стандартных кронштейнов рельсов.

Примечание: Этот модуль может быть непосредственно использован для управления сигнальными или резистивными нагрузками; Если он используется для контроля индуктивных нагрузок (таких как небольшие двигатели, СОЛЕНОИДНЫЕ клапаны и т. д.), пожалуйста, закажите более чем в 3 раза больше разницы, И в то же время необходимо добавить на обоих концах защитного диода индуктивной нагрузки.

Интерфейс модуля

Конец управления модулем:

1. Постоянный ток +: внешний источник питания постоянного тока

2. Постоянный ток-: внешний источник питания постоянного тока отрицательный

3. XM: общий порт триггерного терминала, вы можете выбрать высокий уровень или низкий уровень триггера через этот интерфейс

4. X1-X8: триггер терминал, вы можете выбрать высокий уровень или низкий уровень триггера, триггер тока только нужно 0.1mA

При выборе триггера высокого уровня: 3-32 В является эффективным высокоуровневым напряжением

При выборе пускового механизма низкого уровня: 0-2 в допустимо низкое напряжение

Релейный выход:

1. NO1-NO8: реле, как правило, открытый интерфейс, реле приостановлено до его закрытия, и оно короткое подключено к COM после его закрытия;

2. C0M1-COM8: общий интерфейс реле;
