Релейный модуль-4 контактных реле для 10 А VCC-3 0 в 5 12 В (3 Raspberry Pi ESP8266/ESP32 STM32) проектов

Релейный модуль-4 контактных реле для 10 А VCC-3 0 в 5 12 В (3 Raspberry Pi ESP8266/ESP32 STM32) проектов

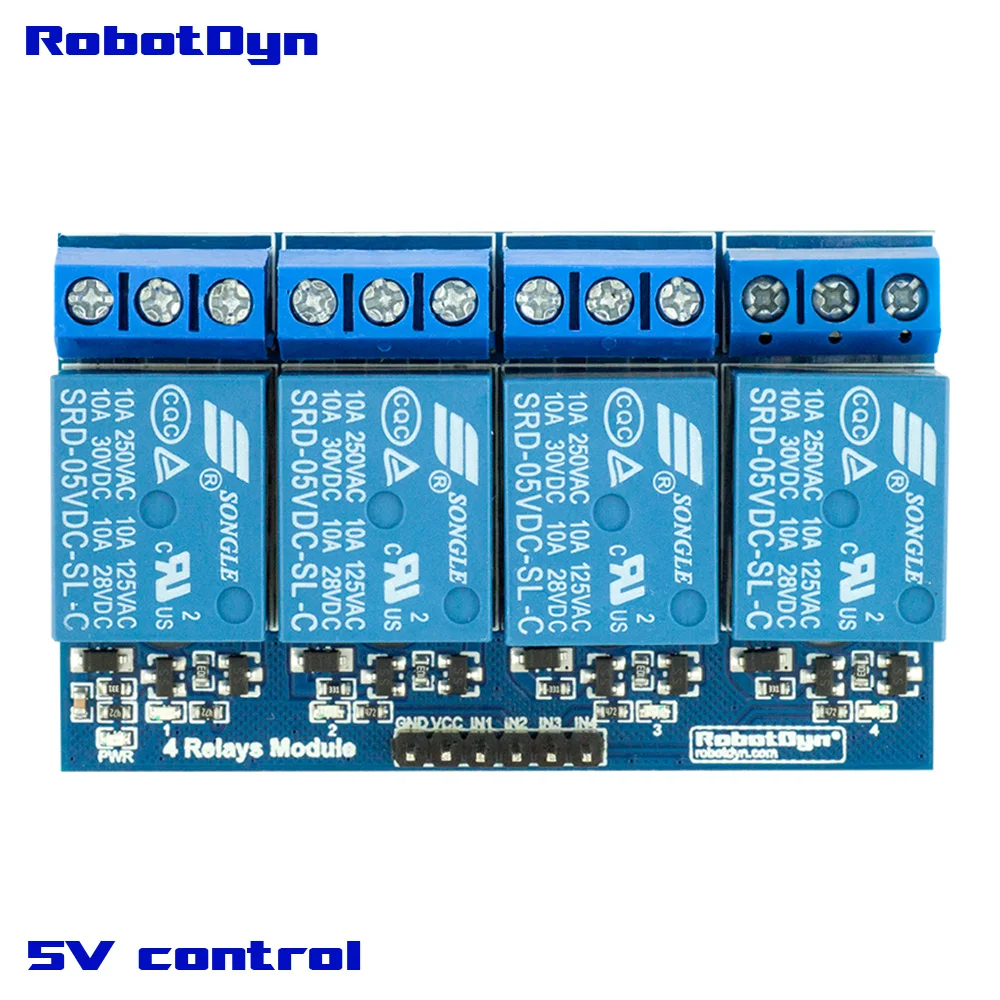

Релейный модуль предназначен для коммутации мощной нагрузки силами микроконтроллера.

Каждый канал имеет дополнительную светодиодную индикацию активности, и поступления питания.

Компактные размеры и наличие отверстий крепления, позволяют установить модуль реле прямо в щиток управления электричеством.

Гальваническая развязка на надежной оптопаре pc817 от компании SHARP вкупе с раздельным питанием системы реле, позволяет предотвратить нежелательные последствия переключения нагрузки.
Диод, установленный параллельно реле,позволяет гасить самоиндукцию, что защищает транзистор от выброса тока с катушки.

Мощные реле фирмы HKE, коммутируют токи до 15А ампер, а их контакты позволяют выдержать безболезненно более ста тысяч переключений с нагрузкой. Дорожки платы, соединяющие реле и клеммы, имеют дополнительный слой припоя, для пропускания больших токов на линии нагрузки.

Все реле имеют два состояния (нормально закрыто NC и нормальный открыто NO), для каждого из которых имеется отдельный разъем. Это позволяет включать или выключать нагрузку по команде с микроконтроллера.

После чего подключить питание:

Способ 1, питание с Arduino: на контакты VCC (+5v) и GND (общий), замкнуть контакты SGNDи GND(если не требуется отдельное питание реле).

Способ 2, внешнее питание:Убрать перемычку с контактов GNDи SGND, подключить внешнее питание на контакты VCCи GND (5в), подключить контакты Arduino: GNDк GNDArduino.

Для управления, требуемые каналы реле (N1-N8)подключить к свободнымцифровым портамArduino.

Далее каналами можно управлять через код.

Пример 1 – Простая мигалка.

//Подключаем любой канал реле на вывод D10 Arduino

voidsetup() {

pinMode(10, OUTPUT); //Сконфигурируем вывод D10 как выход.

}

//В цикле будем менять состояние вывода каждую секунду.

voidloop() {

digitalWrite(10, HIGH); // Сделаем уровень вывода высоким , чем включим реле.
delay(1000); // Подождем секунду.
digitalWrite(10, LOW); // Сделаем уровень вывода низким , чем выключим реле.
delay(1000); // Подождем еще одну секунду и начнем цикл сначала.

}

После заливки вы увидите, как реле включается и выключается каждые пару секунд
