Цифровой осциллограф DS213 ЖК-дисплей 4 канала 15 МГц 100MSa/S Портативный Ручной Электронный осциллограф хранение данных сигналов

DS213 представляет собой "5-трек, 4-волновой линией» цифровой запоминающий осциллограф для общего назначения электронные инженерные задачи и базируется на ARM Cortex M3 ядро. DS213 использует FPGA для управления внешним управлением ADC и режимом кэша данных. Он предоставляет 4 раздела приложений для загрузки и обновления до 4 различных прошивки приложений. Он также имеет встроенный usb-накопитель 8 Мб для хранения сигналов и обновления прошивки системы. Слой приложения кода осциллографа является открытым исходным кодом, и пользователи могут разрабатывать прошивку осциллографа в соответствии с их потребностями.

Особенности продукта:

◆ Мини-размер, вес, портативный и портативный светильник;
◆ Он может хранить формы волны, делая анализ формы волны более четким и эффективным;
◆ Несколько режимов триггера, поддержка триггера Ascend/Descend Edge, положительного/отрицательного импульсного триггера и логического триггера;
◆ Мощная способность обрабатывать формы волны, она может автоматически измерять такие параметры, как напряжение, частота и ширина импульса США.

Технические характеристики:

◆ ЦП: ARM Cortex M3;
◆ FIFO & Control: FPGA;
◆ ADC: HWD9288-100;
◆ Аналоговые каналы: 2([CH_A] [CH_B]);
◆ Цифровые каналы: 2([CH_C] [CH_D]);
◆ Операционный канал: INV [CH_A], INV [CH_B], [CH_A]+[CH_B], [CH_A]-[CH_B], [CH_C] и [CH_D], [CH_C] | [CH_D];
◆ Вертикальная чувствительность: 10 мВ-10 В/див (1-2-5 шаг) (с использованием зонда X1),100 мВ-100 в/див (1-2-5 шаг) (С помощью зонда X10);
◆ Вертикальное разрешение: 8 бит;
◆ Глубина памяти образца: 4 канала, 4*4K;
◆ Соединение: DC, AC;
◆ Максимальное входное напряжение: ± 40Vpp (с помощью зонда X1), ± 400Vpp (с помощью зонда X10);
◆ Типы триггеров: Режим триггера Ascend/Descend Edge, положительный/отрицательный импульсный триггер, логический триггер;
◆ Режим запуска: автоматический, нормальный, одиночный, медленный;
◆ Источник запуска: [CH_A] [CH_B] [CH_C] [CH_D];
◆ Источник сигнала: квадратная волна: от 10 Гц до 8 МГц, всего 20 сдвигов и 3 источника сигнала Vpp, синусоида/треугольника/пилообразной волны: от 10 Гц до 20 МГц, всего 11 сдвигов и 3 источника сигнала Vpp;
◆ Хранение: Встроенный usb-диск 8 м;
◆ Типы файлов: BMP, BUF, CSV;
◆ Типы автоматического измерения: Последовательность сигнала/цикл/коэффициент мощности, пиковое напряжение/виртуальное значение/максимальное значение/минимальное значение/среднее;
◆ Измерение курсора: значение времени, значение амплитуды;
◆ Режимы отображения: 4 линии волны:
Линия 1: [CH_A], скрыть,
Линия 2: [CH_B], скрыть,
Линия 3: [CH_C], REC_1, REC _ 2, REC _ 3, REC _ 4, HIDE,
Линия 4: [CH_D], [CH_A]+[CH_B], [CH_A]-[CH_B], [CH_C] и [CH_D], [CH_C] | [CH_D], скрыть;
◆ Режим выборки: выборка в режиме реального времени;
◆ Частота выборки: 100 м Sa/s;
◆ Батарея: 1000 мАч;

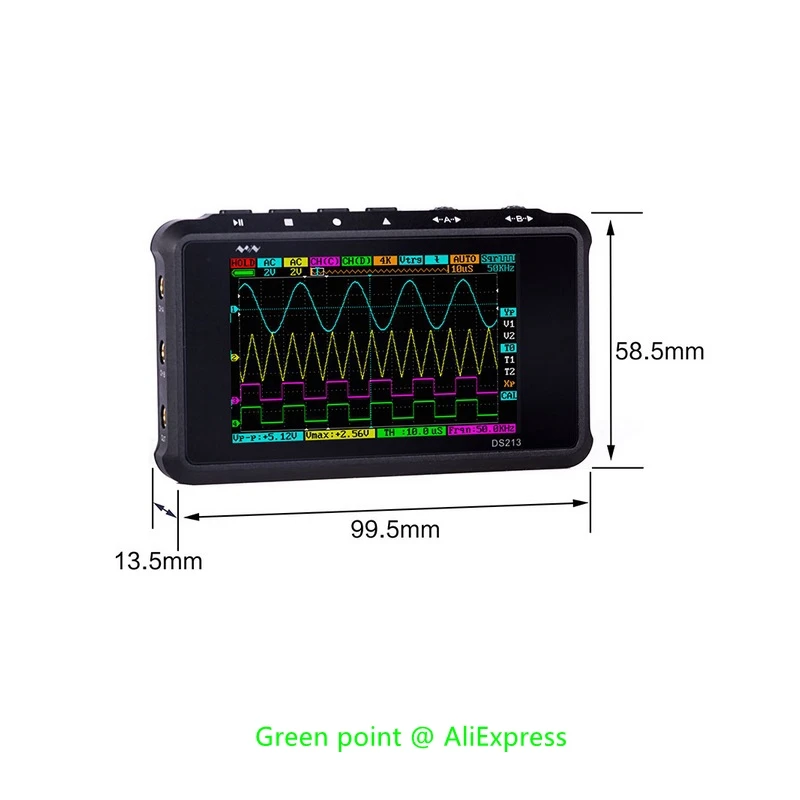

◆ Размеры: 99,5 мм x 58,5 мм x 13,5 мм;
◆ Вес: 129 г (с батареей);
◆ Сертификат: CE, FCC.

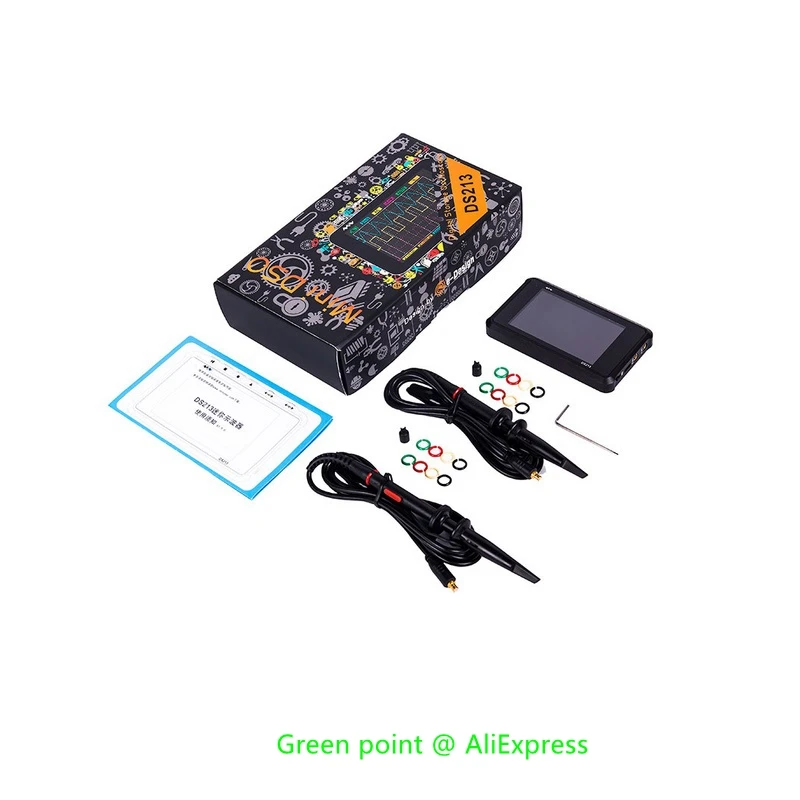

Упаковочный лист:

Цифровой осциллограф DS213 (металлический чехол черного цвета)-1 шт.;
1 x зонд X10;
1 x датчик X1;
1 х USB кабель;
1 отвертка;
1 х чехол;
1 x Руководство пользователя.
