1 шт., 0,5-30 в, 4 а, 5 В, 6 в, 12 В, 24 В, модуль питания постоянного тока, понижающий повышающий преобразователь CC CV, регулируемый лабораторный источник питания

1,1 ЖК-дисплей может отображать Входное/выходное напряжение, выходной ток/выходную мощность/выходную Емкость/время на выходе;
1,2. Регулировка ЧПУ, точная и быстрая, может повышать и снижать напряжение, выходное напряжение можно регулировать по желанию от 0,5 до 30 в, предельный ток 0-4 а можно регулировать по желанию;
1,3. Защита от обратного подключения входного конца, который не перегорит;
1,4. Орошение с защитой от обратного хода на выходном конце, для зарядки аккумулятора дополнительная защита от обратного хода оросительный диод не требуется;
1,5. Модуль может быть настроен на открытие/закрытие по умолчанию;
1,6. Доступно несколько программных механизмов защиты, а порог защиты регулируется. Когда рабочие параметры модуля превышают порог защиты, выход будет автоматически закрыт.
1,6. Пульсация на выходе небольшая, доступен фильтр PI;
1,8. Утолщенные ребра радиатора.

2. Параметры продукта

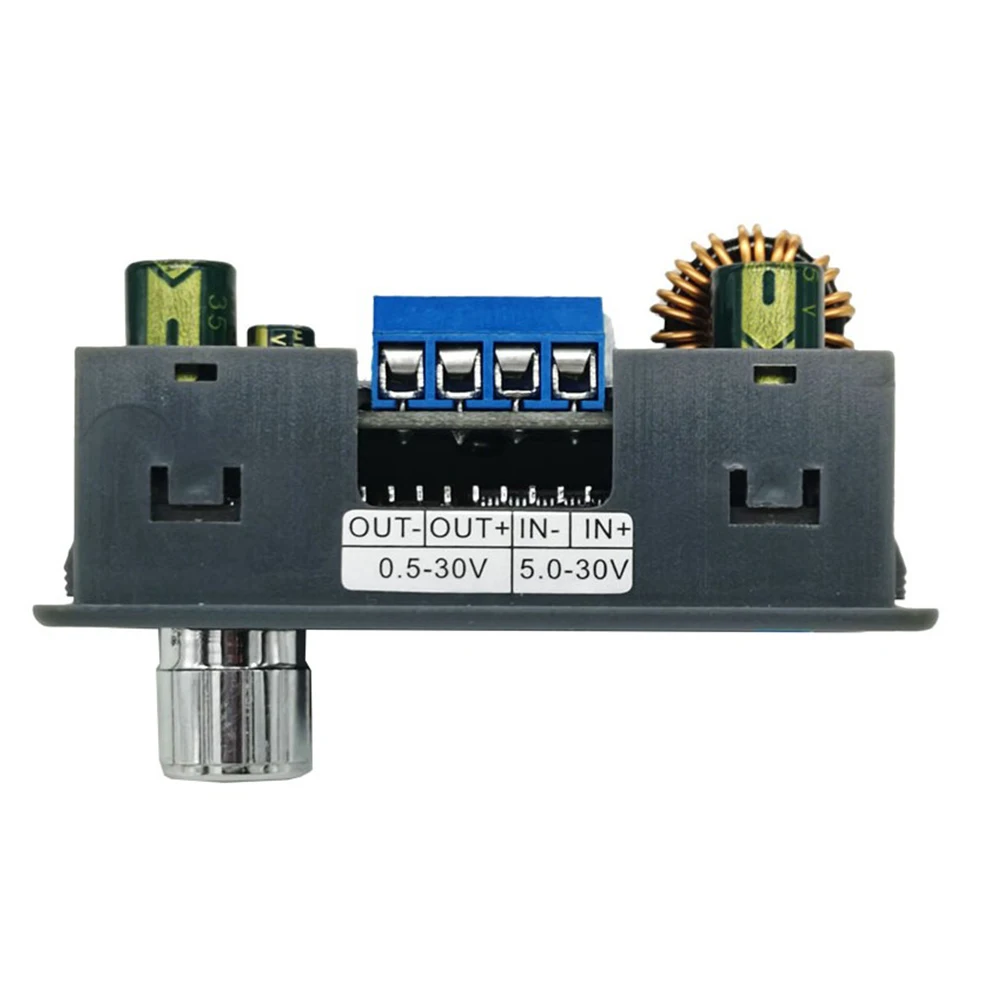

Входное напряжение: 5,0-30 в
Выходное напряжение: 0,5-30 в
Выходной ток: может стабильно работать при 3 А в течение длительного времени и может достигать 4 а при улучшенном рассеивании тепла
Выходная мощность: Естественное рассеивание тепла 35 Вт, усиление рассеивания тепла 50 Вт
Разрешение дисплея напряжения: 0,01 в
Разрешение дисплея по току: 0001 А
КПД преобразования: около 88%

Плавный старт: Да (при высокой мощности и модуле нагрузки может выйти из строя при запуске)
Механизм защиты:
Входное антиреверсивное соединение;
Выходное противообратное орошение;
Защита от пониженного входного напряжения (4,8-30 в регулируется, по умолчанию 4,8 В)
Защита от перенапряжения на выходе (0,5-31 В регулируется, по умолчанию 31 В)
Защита от перегрузки по выходу 0-4,1 А (регулируется, по умолчанию 4,1 а)
Защита от перегрузки (0-50 Вт регулируется, по умолчанию 50 Вт)
Защита от перегрева (80-110 ℃ регулируется, по умолчанию 110 ℃)
Защита от таймаута (0-100 Ч регулируется, по умолчанию выключается)
Защита сверхемкости (0-60 ач регулируется, по умолчанию выключается)
Рабочая частота: 180 кГц

Размеры: длина * ширина * высота 79 мм * 43 мм * 26 мм

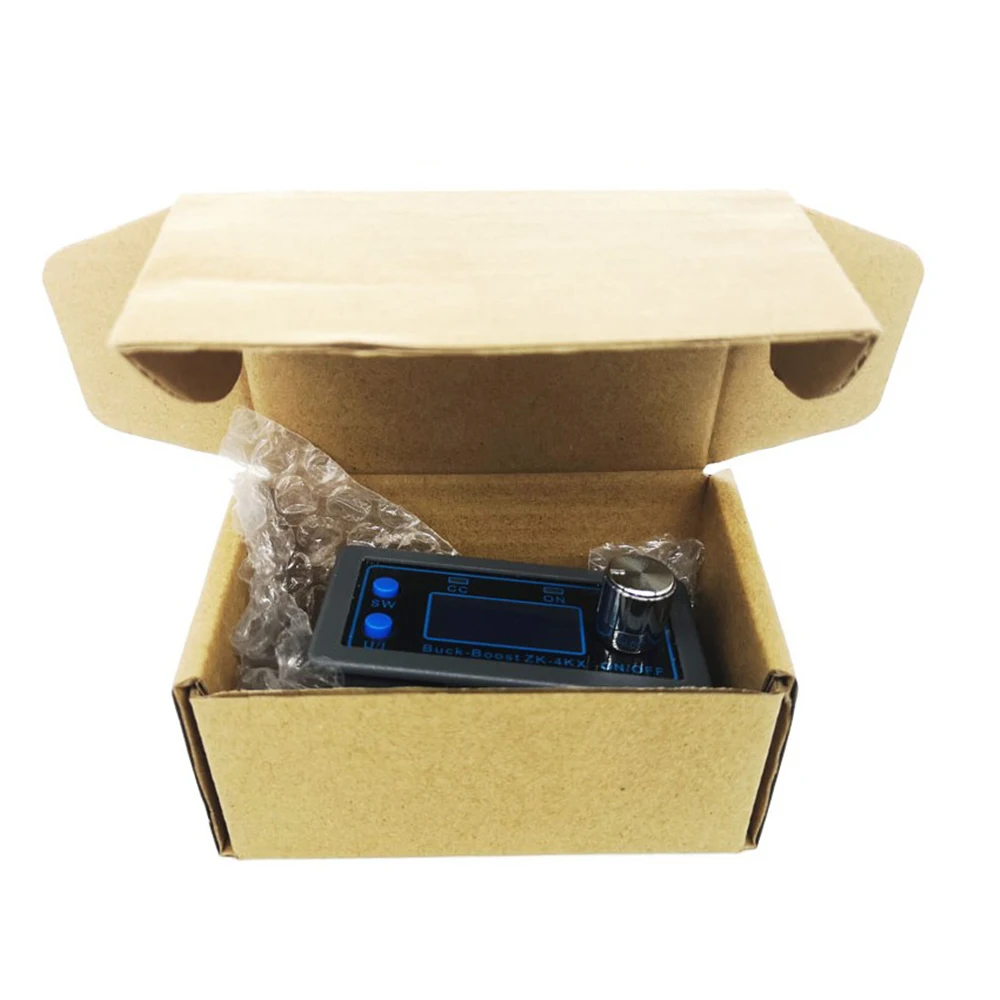

Вес: 92 г (включая посылка)

Способ использования

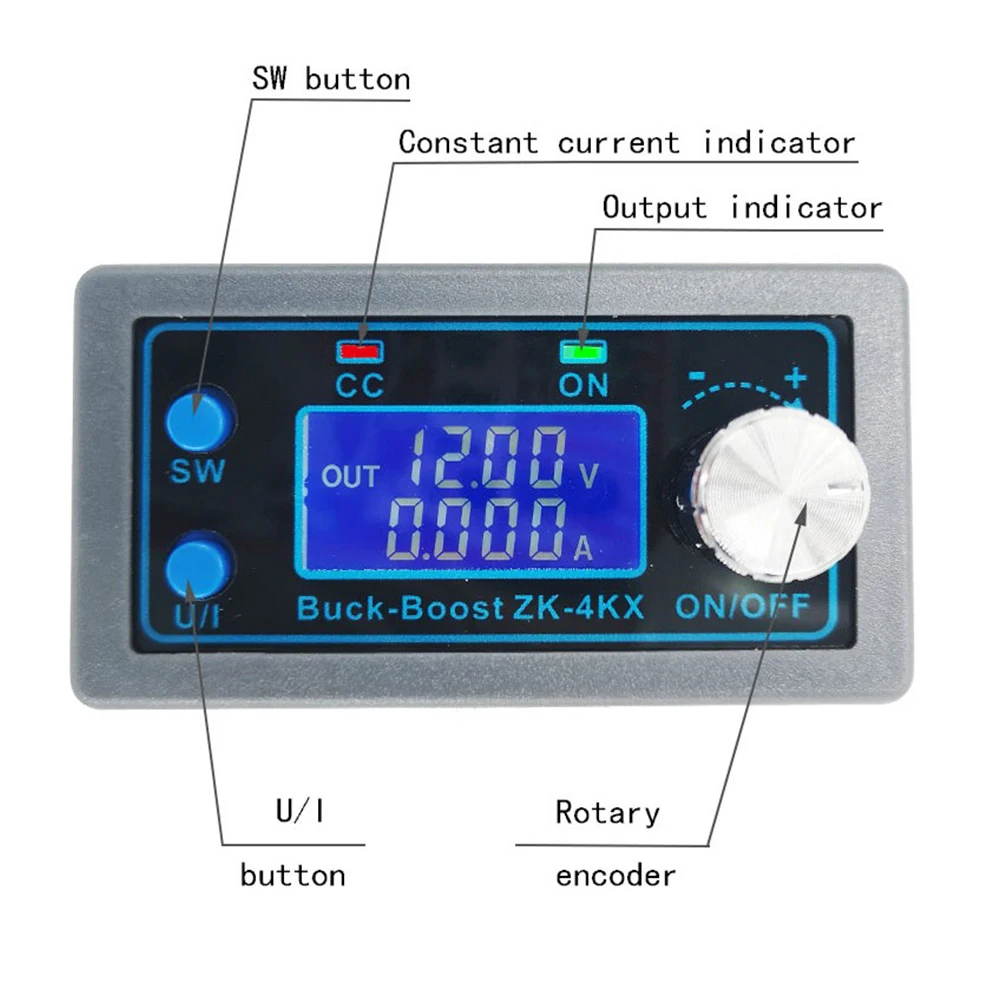

5,1. Переключение параметров дисплея-в обычном интерфейсе нажмите SW, чтобы переключить дисплей под экраном дисплея, и переключите содержимое дисплея между током а мощность Вт Емкость А · ч Время Н. Нажмите и удерживайте кнопку SW, чтобы переключить дисплей восходящего канала на экране дисплея и переключить содержимое дисплея между входным напряжением в выходном напряжении.
5,2. Установите выходное напряжение-Нажмите кнопку U/I в обычном интерфейсе, чтобы войти в интерфейс настройки постоянного тока напряжения. Видно, что мигает определенная цифра значения выходного напряжения. Поверните кодировщик влево и вправо, чтобы отрегулировать основной и незначительный. Короткое нажатие на Поворотный энкодер, чтобы выбрать, какой бит выходного напряжения установить. После настройки нажмите кнопку U/I 2 раза, чтобы вернуться к нормальному интерфейсу. Или автоматически вернуться к нормальному интерфейсу после остановки работы в течение 10 секунд.
5,3. Установите значение постоянного тока (то есть максимальное значение тока, разрешенное модулю)-Нажмите кнопку U/I в обычном интерфейсе, чтобы войти в интерфейс постоянного тока настройки напряжения. Затем нажмите кнопку U/I и переключитесь на установку значения постоянного тока. Вы можете увидеть мигание значения постоянного тока настройки. Поверните Поворотный энкодер влево и вправо, чтобы отрегулировать основной и незначительный. Короткое нажатие на поворотный кодировщик, чтобы выбрать, какой бит установить значение постоянного тока. После настройки нажмите U/I, чтобы выйти из интерфейса постоянного тока настройки напряжения и вернуться к нормальному интерфейсу. Или автоматически вернуться к нормальному интерфейсу после остановки работы в течение 10 секунд.
5,4. Установите состояние включения/выключения модуля по умолчанию-нажмите и удерживайте кнопку U/I в обычном интерфейсе, чтобы войти в интерфейс настройки параметров. Вы можете видеть, что он показывает «открыть Выкл» или «открыть ВКЛ». «OPEN OFF» означает, что выход выключен по умолчанию, когда питание включено, а «OPEN ON» означает, что выход включен по умолчанию, когда питание включено. Долгое нажатие поворотного кодировщика для переключения двух состояний. После настройки нажмите и удерживайте U/I, чтобы вернуться к нормальному интерфейсу.
5,5. Настройка параметров защиты на состоянии и пороге-Длительное нажатие U/I, чтобы войти в интерфейс настройки параметров в обычном интерфейсе. Нажмите SW, пока не появится желаемая защита. LUP-порог защиты от пониженного напряжения; OUP-порог защиты от перенапряжения; OCP-порог защиты от перегрузки по току; OPP-над Порог защиты питания; OAP-порог защиты сверхемкости; Порог защиты от таймаута OHP; OTP-порог защиты от перегрева. Кратковременно нажмите поворотный кодировщик, чтобы выбрать, какой бит вы хотите задать параметр защиты. Нажмите и удерживайте Поворотный энкодер, чтобы установить параметры защиты вкл. Или ВЫКЛ. (Только таймаут Защита и защита сверхемкости могут быть установлены для включения/выключения, а другие параметры защиты включаются по умолчанию.). Поверните кодировщик влево и вправо, чтобы сделать параметры больше и меньше. После настройки нажмите и удерживайте U/I, чтобы вернуться к нормальному интерфейсу.
5,6. Калибровочное напряжение и ток-Нажмите кнопку U/I, чтобы войти в интерфейс настройки параметров в обычном интерфейсе. Нажмите SW, пока не появится интерфейс параметров с CAL. Интерфейс входного напряжения калибровки с символом CAL + IN + V; Интерфейс выходного напряжения калибровки с символом CAL + OUT + V; Интерфейс выходного тока калибровки с Символ CAL + OUT + A. Поверните кодировщик влево и вправо, чтобы отрегулировать размер параметров. После завершения настройки нажмите и удерживайте Поворотный энкодер, чтобы убедиться, что настройка завершена, и значение параметра больше не мигает. Нажмите и удерживайте, чтобы вернуться к нормальному Интерфейс.
Примечание: для обеспечения точности калибровки, калибровочное напряжение-можно начать только 12 В; Калибровочный ток-начинать калибровку только тогда, когда ток превышает 1 А.

Предупреждение
7,1. Короткое соединение между входом и выходом модуля запрещено, иначе функция постоянного тока не будет работать.
7,2. Убедитесь, что силовой момент источника питания превышает требуемую мощность выходной нагрузки!
7,3. Если модуль хочет выводить с полной нагрузкой, входное напряжение должно быть выше 8 в. Когда входное напряжение составляет 5 В, выходная мощность составляет около 15 Вт. Максимальное значение тока модуля составляет 4 а, при условии максимальной выходной мощности, такой как 17 В, ток не должен превышать 2 А.
7,4. Если этот модуль используется более 3 А и 35 Вт, пожалуйста, усилите теплоотдачу!
7,5. Модуль имеет функцию защиты от пониженного напряжения на входе, которая по умолчанию составляет около 4,8 В (можно установить), И выход будет автоматически отключен после того, как значение будет ниже этого значения (обратите внимание, что напряжение на порте модуля ниже порога защиты от пониженного напряжения, И когда входной ток относительно большой, не игнорируйте частичное напряжение на входном проводе).
