Бесплатная доставка AD9226 модуль параллельное 12-разрядный AD 65 Мбит/с сбора данных FPGA развитию QFP-48/SSOP28 посылка
F![]()
Ree ДОСТАВКА светодиодный индикатор уровня звука Регулируемый RGB 24 светодиодный двухканальный 24 сегментов kiy kit

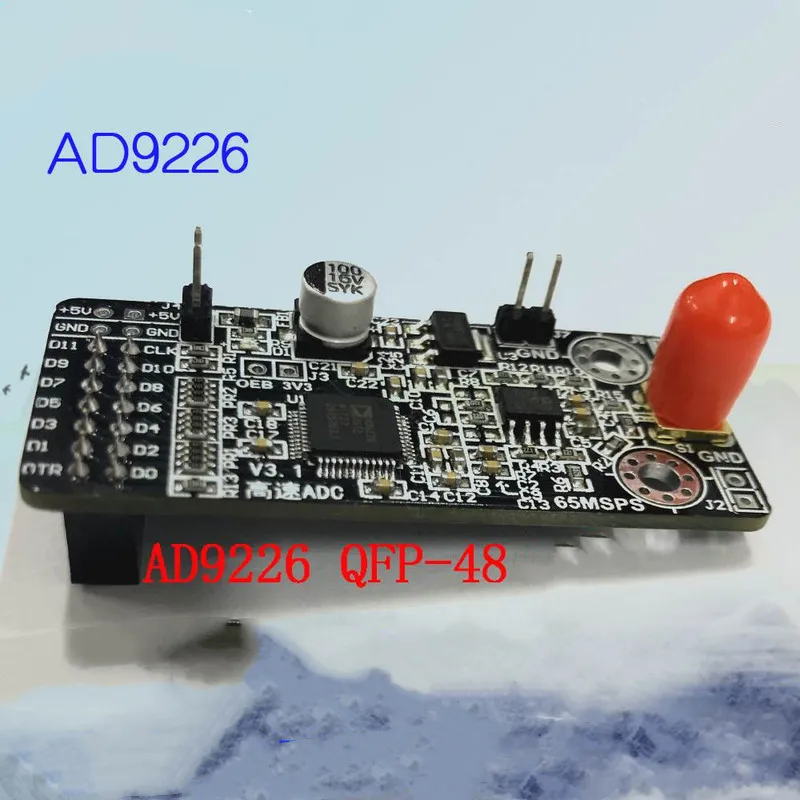

Особое внимание в этом магазине есть два AD9226 модули, разница заключается в том, что чип посылка на изображении может отличаться от реального, один AD9226 ASTZ QFP-48 посылка, другая-AD9226ARSZ SSOP28 посылка; производительность модуля точно такая же, интерфейс данных одинаковый; Клиенты выбирают в соответствии с их собственными потребностями!
Краткое описание модуляВысокоскоростной AD этого модуля использует 12 бит высокоскоростной A/D конвертер AD9226. AD9226 использует многоступенчатую дифференциальную трубопроводную архитектуру, максимальная частота дискретизации 65MSPS одного чипа; Чип источника питания имеет держатель выборки и исходный источник напряжения, упрощает дизайн периферийной цепи; Соответствует промышленному применению, И во всем диапазоне рабочих температур, чтобы гарантировать отсутствие отсутствующих кодов.Диапазон входного напряжения модуля составляет-5 В ~ + 5 В, а Входное пиковое и пиковое значение 10Vpp может быть входным. Модуль использует затухание и офсетные схемы для регулировки входного сигнала на 1 В ~ 3 В (i.e., пиковое и пиковое значение 2Vpp) в AD9226. То есть, когда вход-5 В, напряжение входного сигнала ADC составляет 3 В; Когда вход 0 В, напряжение входного сигнала ADC составляет 2 В; когда вход + 5 В вход, напряжение входа ADC составляет 1 в. Схема блока конструкции высокоскоростного AD модуля показана на следующем рисунке.
Основные особенности модуля заключаются в следующем:(1) Максимальная скорость приема: 65MSPS.(2) Амплитуда входного сигнала аналогового сигнала: + 5 В (то есть 10Vpp вход).(3) Полоса пропускания аналогового сигнала:-Полоса пропускания 3 дБ-350 МГц.(4) цифрового интерфейса: 3,3 V.(5) Блок питания: + 5 В одиночный источник питания.(6) аналоговый сигнал входной интерфейс используется в двух вариантах: один 2,54 интервал контактный интерфейс, а другой-SMA интерфейс (по умолчанию).(7) Цифровой Интерфейс сигнала: 2x7 двойной ряд 2,54 интервал база, направление вниз.(8) Конструкция модуля Jack GND, используемая для вставки пера заземления мультиметра, для облегчения тестирования пользователя.(9) подходящий модуль может быть настроен в соответствии с фактическими потребностями пользователя. Поскольку процесс отладки является более утомительным, необходимо добавить определенную таможенную плату.2 модуля интерфейсаВходной интерфейс аналогового сигнала имеет две формы, один-контактный интерфейс, другой-интерфейс SMA (рекомендуется входной сигнал интерфейса SMA), И интерфейс передачи данных использует 14PIN 2,54 интервал между сиденьями шины. Интерфейс модуля показан как показано на следующей схеме.
Метод подключения интерфейса 3 модуляТестирование высокоскоростного AD модуля требует использования контроллера преобразования AD (обычно с использованием FPGA), линейного регулятора напряжения (пульсации) и источника сигнала + 5 В. Схема тестового подключения с использованием линейного стабильного модуля питания в магазине, C8051F/STM32 + FPGA основная плата и источник сигнала 160 МГц показаны на следующей схеме.
4 модуля эффект отладкиСигналы синусоидальной волны, Fang Bo и треугольной волны входят соответственно, их амплитуда составляет 10 в, а частота-100 кГц. Форма сигнала отслеживается с помощью формы сигнала данных, собранной инструментом SignalTap II в Quartus II. Частота дискретизации AD модуля составляет 65 МГц.Примечание: входное сопротивление модуля составляет 50 Ом, поэтому источник сигнала должен быть установлен, чтобы управлять нагрузкой 50 Ом, в противном случае входной сигнал будет уменьшен наполовину.
