Что это за доска?

Это макетная плата, подходящая для проектирования, обучения и разработки проектов электронных систем (особенно приборов, усилителей и источников сигнала). Он также подходит для использования в качестве системной платы для соревнований по электронному дизайну, экспериментов на курсах, дизайна курса и дизайна выпускного.!

Это электронная системная плата, которая хорошо интегрирует FPGA development board, C8051F020 макетная плата микроконтроллера, высокоскоростная AD, DA и компараторная Плата развития! Если вы все еще новичок или просто хотите узнать содержание одного из разработчиков, Lingzhi Electronics может сказать Вам ответственно: потому что это Совет по разработке, который подчеркивает системные исследования и разработки, Эта плата по-прежнему компетентна, и вы можете узнать другие вещи, которые не могут быть сделаны на отдельной доске развития, вы можете завершить фактическую разработку системы, вместо разбросанных упражнений модуля, для достижения эффекта получения в два раза результата с половиной усилий!

Почему есть такая доска?

(1) электронная система-это сложная система, особенно высокоскоростная аналоговая система, а также гибридная прикладная система MCU и FPGA. Взаимная Перекрестия имеет ощущение «болезненности».

(2) Выбор устройства всегда был проблемой в проектировании проекта, особенно высокоскоростных аналоговых чипов, которые могут сделать людей «в убыток» при первом запуске.

(3) FPGA основная плата, одноchip основная плата, схема питания, схема кондиционирования сигнала... Когда кучка модулей сложена, не говоря уже о надежности системы, их Паутинные соединения заставляют людей «любить и ненавидеть» «крест-Плюс», есть ли что-то?

(4) в настоящее время сетевая информация очень развита, но сетевая информация хороша или плоха, и она, как правило, нуждается в выборе и эксперименте, чтобы быть проверенным. Хорошая информация может не только сократить время обучения, но и на самом деле узнать больше практических навыков. (5) команда Lingzhi надеется использовать свои неустанные усилия, чтобы позволить каждому начать работу и овладеть приложением как можно быстрее. Таким образом, предоставленные руководства по разработке и процедуры являются сущностью. Мы полны желания не перечислять кучу непрактичных процедур для сбора информации! Lingzhi команда также пришла из путаницы, трудности, боли и удовольствия, опыт и навыки, я действительно хочу иметь возможность поделиться со всеми!

Архитектура девелопмента

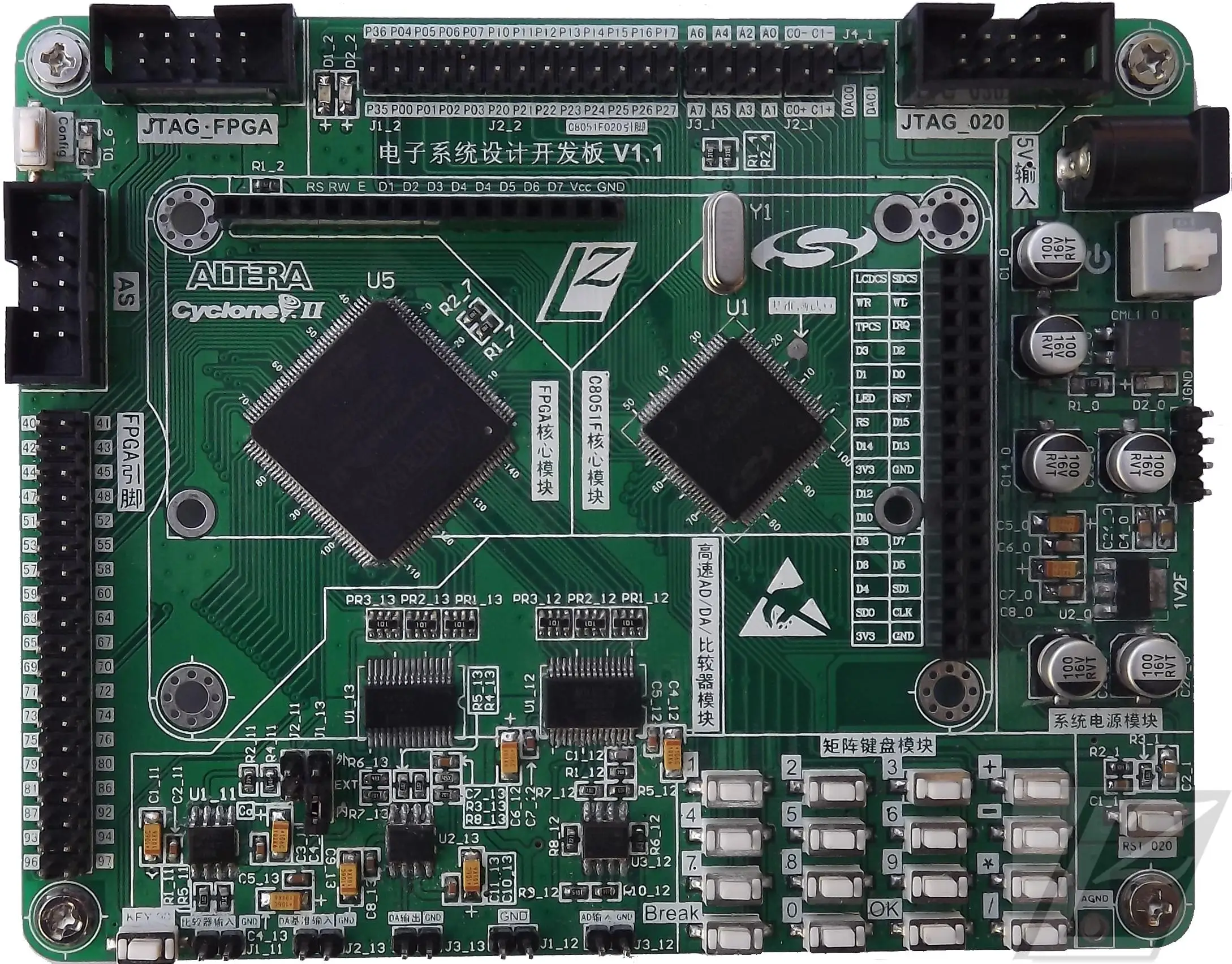

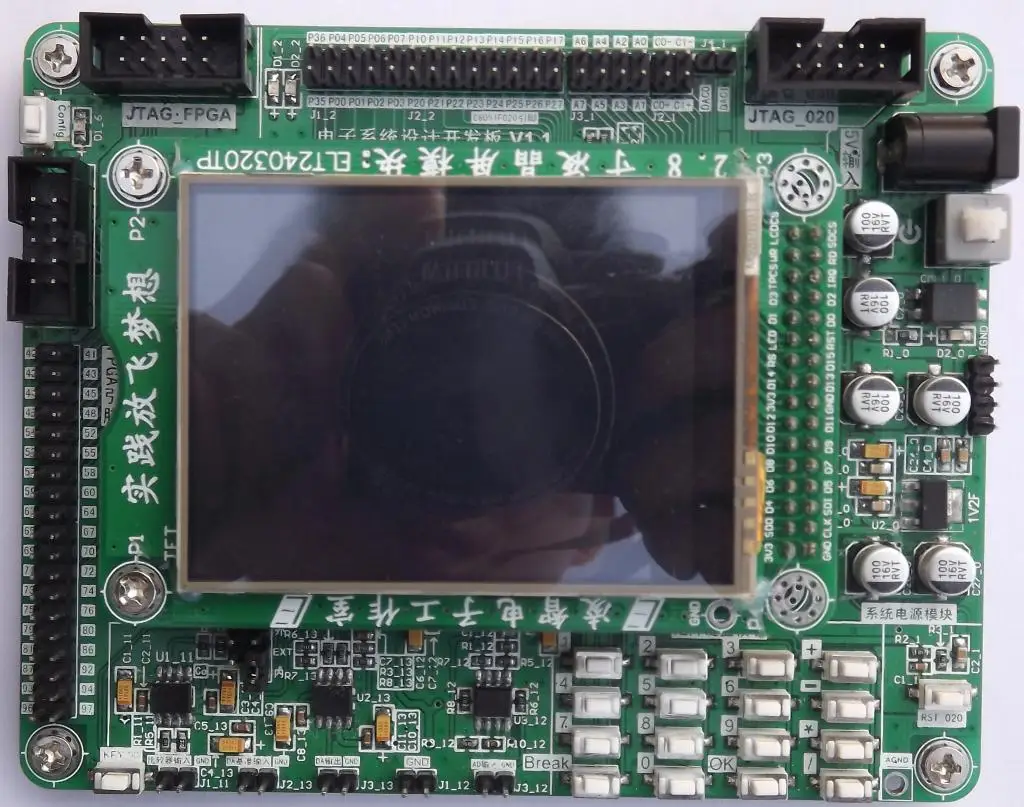

Плата разработки использует микрокомпьютер с одним чипом + FPGA в качестве основной целевой платы, а также системную архитектуру независимых функциональных модулей. Микрокомпьютер с одним чипом использует Silabs' C8051F020; FPGA использует CycloneII EP2C5T144 Altera; Периферийные устройства расширения включают высокоскоростной модуль DAC, высокоскоростной модуль ADC, высокоскоростной модуль компаратора, матричный модуль клавиатуры, 2,8-дюймовый TFT/1602 дисплейного модуля и ЭСППЗУ.

Особенности макетной платы

(1) комплексный дизайн и разработка смешанной цифровой аналоговой системы. Каждый модуль представляет собой автономную систему, что означает, что макетная плата может использоваться только как макетная плата микроконтроллера, макетная плата FPGA или высокоскоростная аналоговая системная плата; но они могут быть объединены органически, чтобы стать сложной цифровой и аналоговой системой интегрированной платы развития.

(2) Уникальная высокоскоростная и низкоскоростная конструкция системы моделирования, безусловно, даст каждому ощущение «освежающего»! Инженеры, которые сделали дизайн аналоговой системы, знают, что аналоговая система может показаться простой, но поскольку конструкция аналоговой системы требует не только теории, но и опыта, практики и навыков, теоретически осуществимая схема, но практика занимает много времени. Часто возникают обстоятельства от отладки до аварии.

(3) Ниже приведены некоторые примеры проектов электронных соревнований, завершенных этой версией и доской разработчиков.

(4) мульти-Система питания требует только один вход питания, и ему нужно только переключить источник питания. Вся система нуждается в 1,2 V, 3,3 V, ± 5V источника питания, но в системе для получения точного результата нужно всего лишь + 5В импульсный источник регулируется питания источника питания. Идеальная конструкция цепи гарантирует надежную работу источника питания, устраняя необходимость использования аналогового источника питания. Удобно для всех. Надежная схема силового фильтра и общая технология наземной обработки могут гарантировать, что эта плата для разработки завершит множество сложных цифровых аналоговых гибридных систем.

(5) дух «стремление к совершенству». Обратите внимание на целостность всей системы и отвергайте практика «позволяя покупателям видеть это явление». Это может быть глубоко ощущено из процедур и проектных нот, которые мы предоставляем.

(6) дизайн платы уделяет большое внимание деталям, что приносит большое удобство для отладки системы. Приведены несколько деталей.

(7) уникальное руководство по разработке и примечания к проекту. В рутине подробно освещаются основные знания, процесс проектирования и процесс отладки. Для более подробного объяснения процесса проектирования крупногабаритная система использует специальное Описание проектной записки, а сущность дизайна и проблемы отладки полностью отражаются в примечаниях к проекту.

Есть много других функций, которые мы не будем перечислять один за другим. Благодаря глубокому использованию доски разработки, она принесет вам больше сюрпризов! Перепутать слова дяди беншаня: "Кто знает, кто использует его"!

6. Аппаратные ресурсы платы разработки

Экспериментальный проект

Одноступенчатая микрокомпьютерная система программа задержка исследования эксперимент светильник светодиодный светильник привод эксперимент

Цикл к светильник вверх 2 светодиодный светильник s один за другим эксперимент 1602 символ ЖК-дисплей эксперимент

Матрица клавиатура эксперимент Таймер 0 применение эксперимент

Таймер 2 Применение эксперимент DAC (12 бит) применение эксперимент

ADC0 (12 бит) эксперимент с применением контроля температуры и эксперимента с отображением

ADC1 (8 бит) прикладной эксперимент PCA прикладной эксперимент

Внешний эксперимент прерывания компаратор прикладной эксперимент

EEPROM эксперимент TFT эксперимент

Сенсорный экран эксперимент sd-карта для чтения и записи данных эксперимент

Современная цифровая система данных компаратор эксперимент селектор эксперимент

Кодер эксперимент декодер эксперимент

Эксперимент с полным аддером трехъядерный двунаправленный эксперимент с драйверами

4-разрядный счетчик экспериментировать, произвольные целые делитель эксперимент

Регистр данных эксперимент сдвиг регистр эксперимент

Параллельный модуль последовательного преобразования эксперимент край импульсный генератор эксперимент

Блокировка назначения и неблокировка назначения эксперимент использование памяти только для чтения rom

Использование оперативной памяти ram Использование первой-вне память типа FIFO

Светодиодный светильник на основе FPGA, экспериментальный дизайн генератора штрихового кода и Распознавателя

Циклический кодовый кодировщик и циклический кодовый декодер эксперимент

Интегрированная Система простой цифровой измеритель частоты на основе C8051F020 FPGA на основе высокоскоростной системы сбора данных

Система источника сигнала на основе DDS, формирования формы волны и высокоскоростной счетной системы

M Последовательный генератор SPI передача данных между MCU и FPGA

Система управления амплитудой на основе двойной DA конструкции источника сигнала частоты развертки на основе FPGA

Бинарная частота сдвига Keying (2FSK) конструкция системы на основе FPGA цифровой фазы разница измерительный инструмент

Квадрат волна произвольное целое делитель частоты и коэффициент конвертер
