Модуль платы расширения r3 для Arduino V2.0 плата разработки датчика ввода-вывода

Модуль платы расширения r3 для Arduino V2.0 плата разработки датчика ввода-вывода

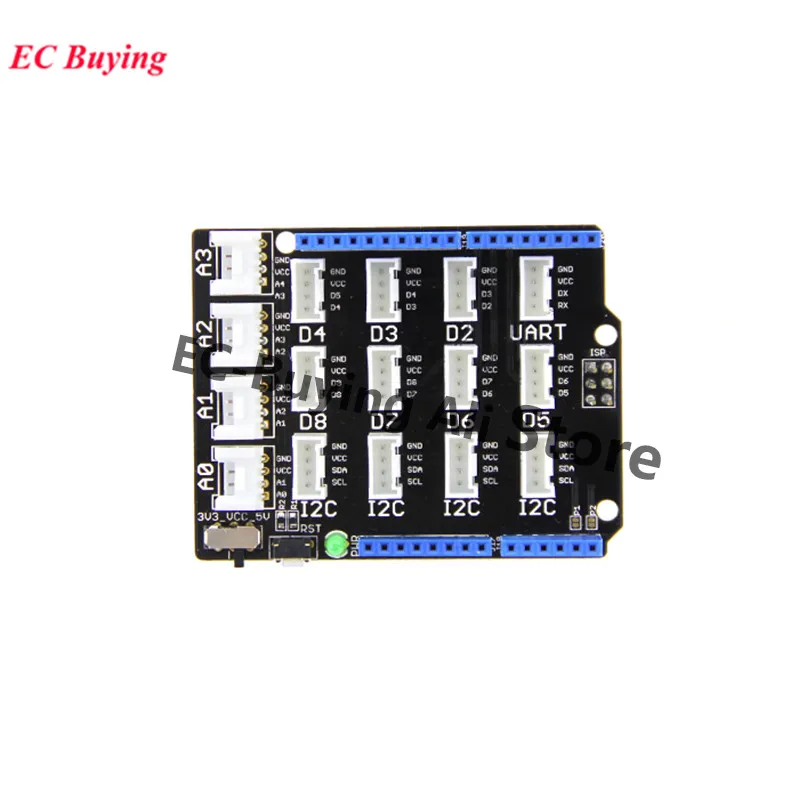

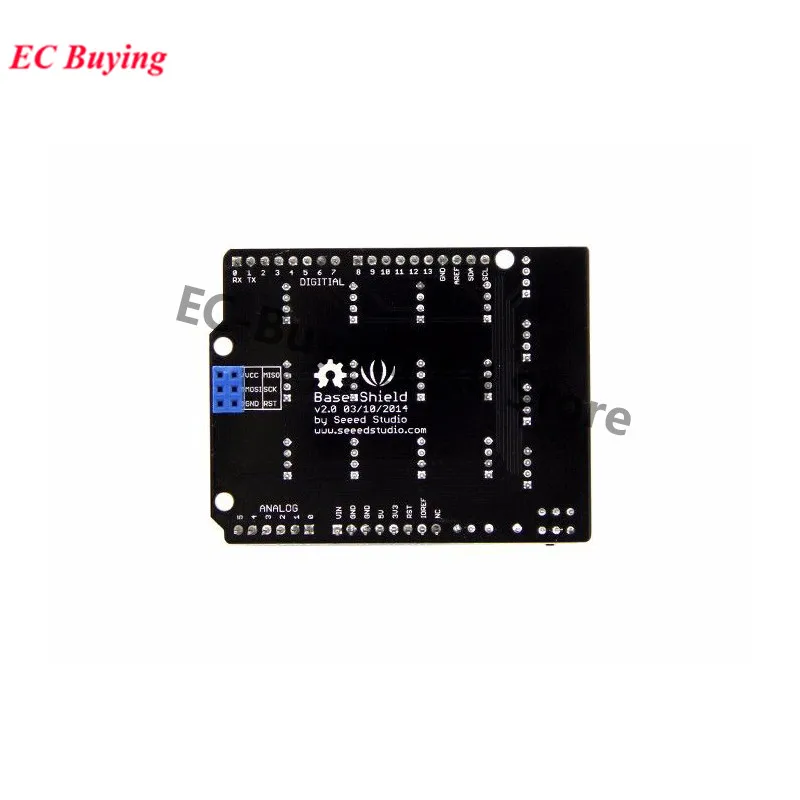

Гроув базовый щит V2.0 для Arduino датчик база Плата расширения IIC I2C UART Development Demo Board

Информация о продукте:

Для Arduino является самым популярным для платы Arduino до сих пор, однако, иногда это разочаровывает, когда для вашего проекта требуется много датчиков или светодиодов, и ваши перемычки находятся в беспорядке. Базовый щит обеспечивает простой способ подключения к платам Arduino и поможет вам избавиться от макетной платы и перемычек. С 16 встроенными разъемами Grow вы можете легко подключиться к более чем 300 модулям Grow! Pinout of Base Shield V2 такой же, как для Arduino Uno R3.

Особенности:

Есть 16 встроенных разъемов, включая 4 аналоговых, 7 цифровых, 1 UART, 4 I2C. Помимо разъемов с богатой рощей на плате вы также можете увидеть кнопку RST, зеленый светодиодный индикатор, указывающий статус питания, ICSP pin, тумблер и четыре ряда разъемов. Нет необходимости объяснять кнопку RST и светодиодный, но вам действительно нужно знать ниже две функции, которые очень важны для ваших проектов.

Совместимость с питанием:

Каждый разъем рощи имеет четыре провода, один из которых является VCC. Однако не каждый микроконтроллер Главная плата needs a Напряжение питания: 5 В, некоторые советы по нужно всего лишь 3,3 V. Вот почему мы добавили переключатель питания в базовый щит V2, чтобы вы могли выбрать подходящее напряжение основной платы микроконтроллера, которую вы используете с помощью этого переключателя.

Например, если вы используете для Arduino UNO с базовым экраном V2, поверните переключатель в положение 5 В; При использовании Seeeduino Arch с базовым экраном V2, пожалуйста, установите переключатель 3,3 V.

Совместимость платы:

Pinout of Base Shield V2 такой же, как для Arduino Uno R3, однако для Arduino Uno это не та плата, с которой совместим базовый Shield V2, здесь мы перечислили доски, которые мы подтвердили, что могут быть использованы с базовым экраном V2.
