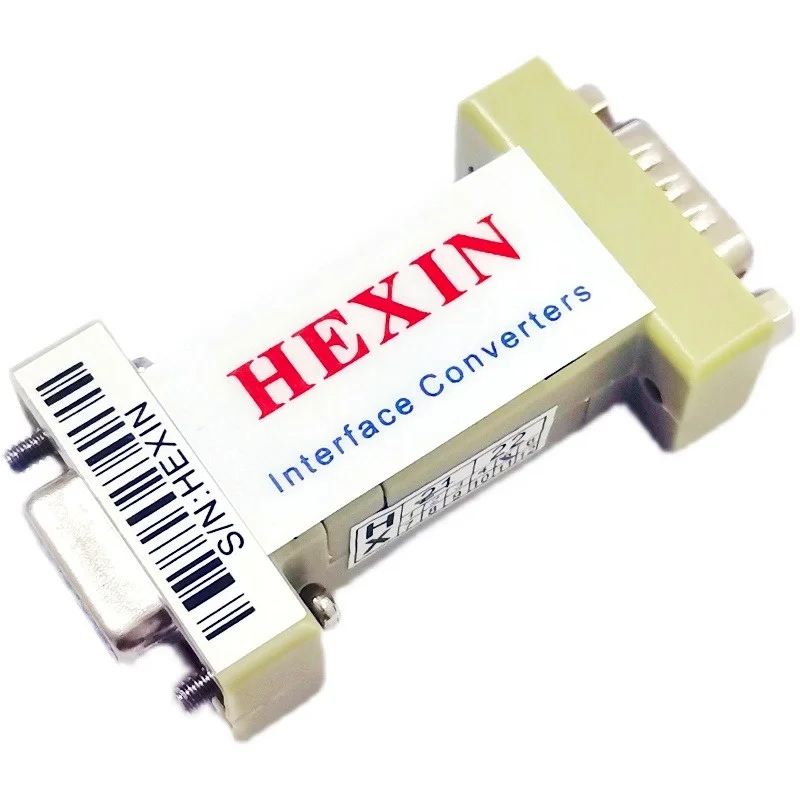

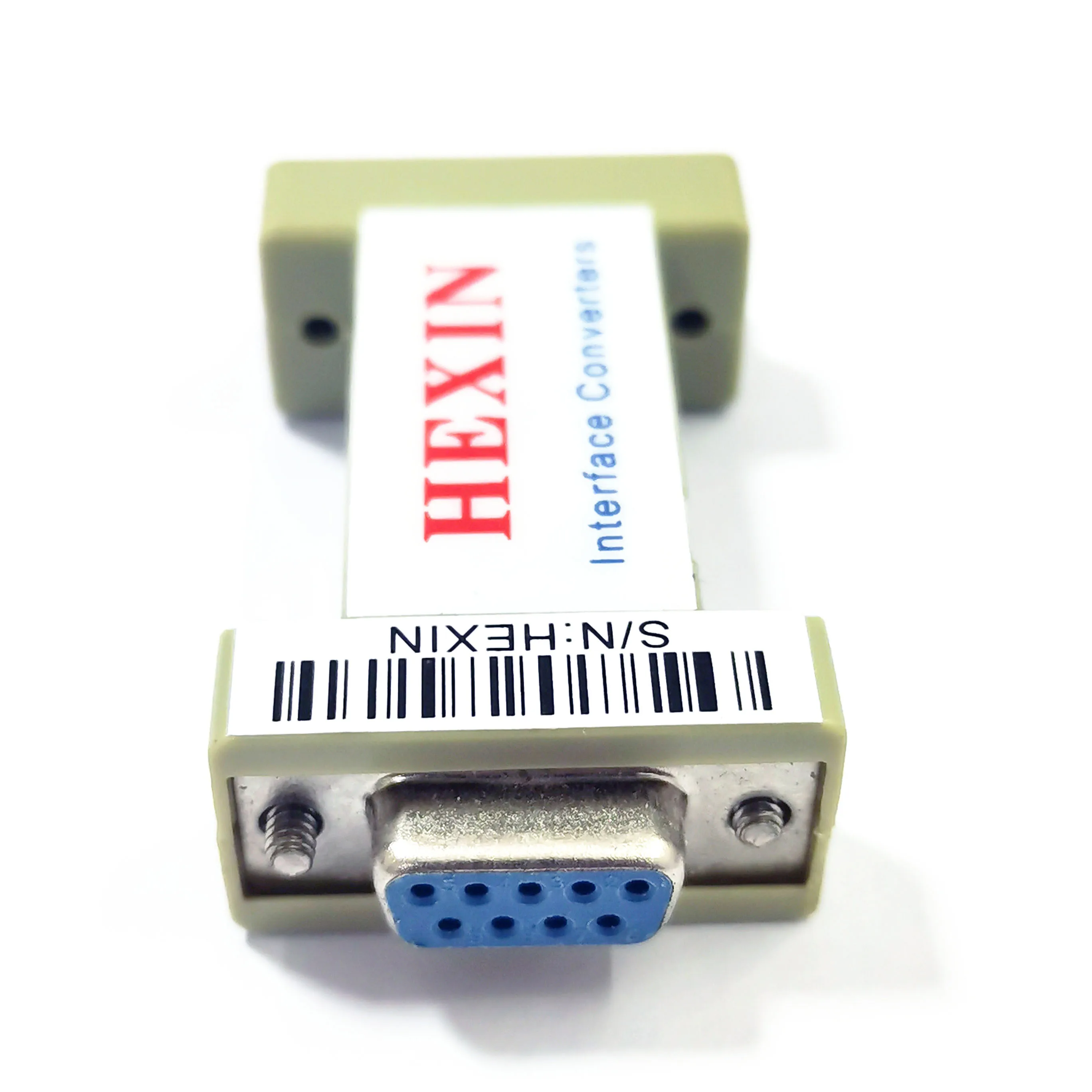

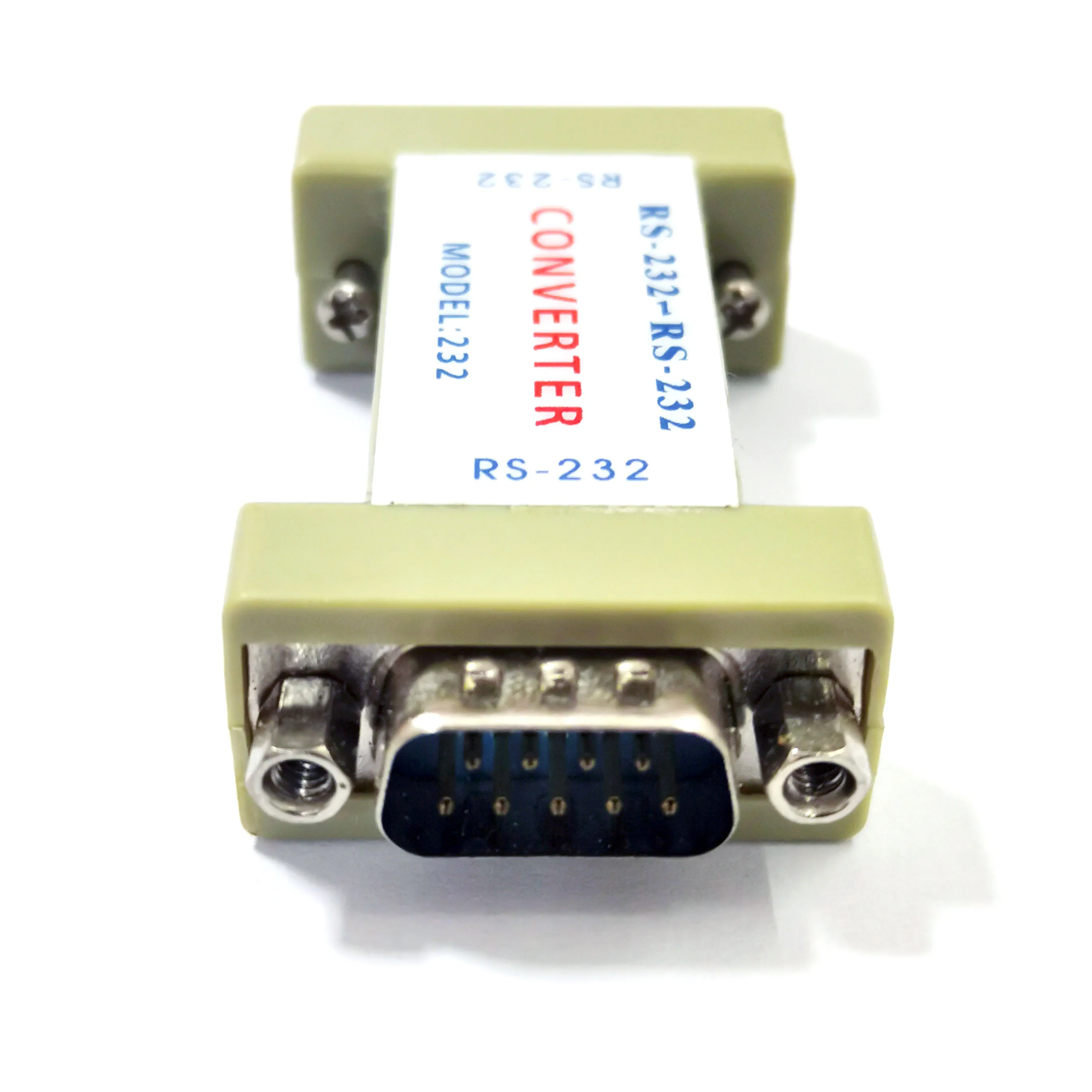

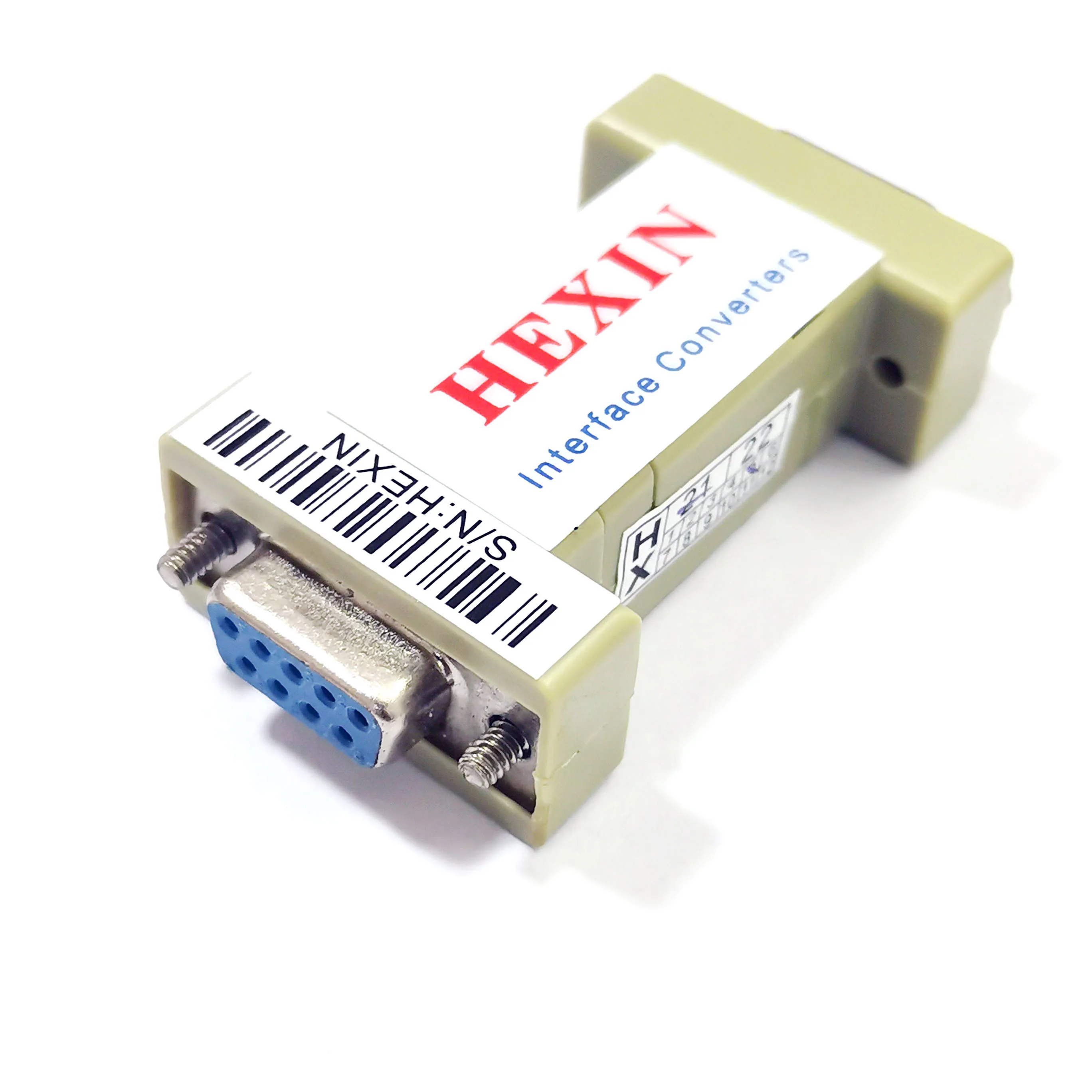

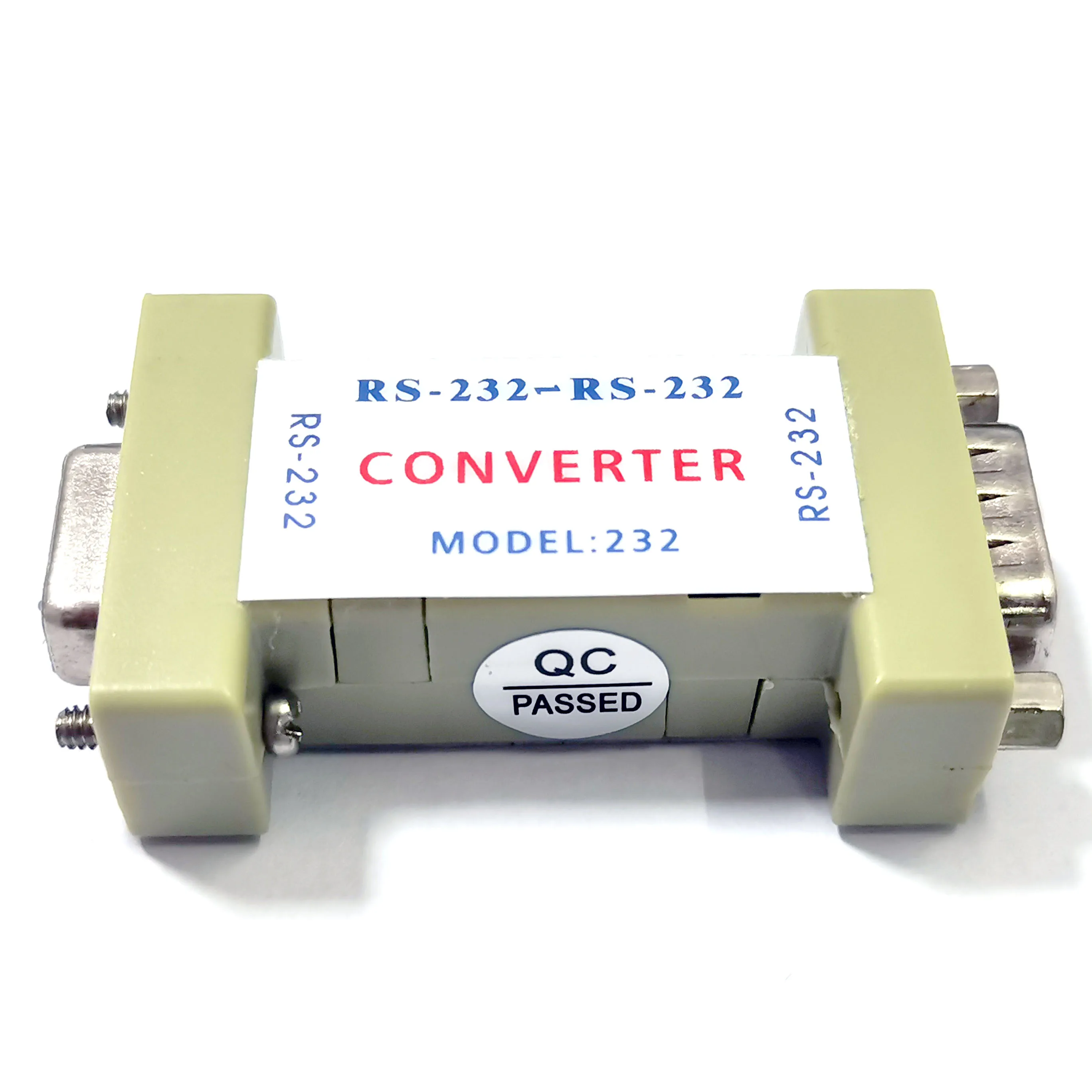

Фотоэлектрический пассивный изолятор Hxsp-148 RS232 до 232 трехпроводный

Фотоэлектрический пассивный изолятор Hxsp-148 RS232 до 232 трехпроводный

I. Обзор продукта
Hxsp-148 RS-232 Серийный порт фотоэлектрической изоляции, также известный как серийные порты Изоляторы (изоляторы), он использует передовые технологии фотоэлектрической изоляции, значительно защищает RS 232 серийный интерфейс оборудования, чтобы избежать напряжения цепи заземления, волновой спирт, индуцированная молния, электростатический, горячий штекер и другие жесткие условия повреждения оборудования RS 232.
RS 232 повреждение интерфейса ключевое оборудование связи аппаратное повреждение, вызванное 9096 выше из-за оборудования на обоих концах несовместимости, всех видов скачков, вызванного удара молнии, статического электричества в превосходном, горячая замена, электрическое сжигание помех от вредного воздействия окружающей среды на имя набора RS 232. Например, если устройство A и устройство B подключены с помощью интерфейса RS 232, разница напряжения между заземляющим проводом между устройством A и устройством B больше 50 в (часто более 80 в). Тогда связь RS22 будет ненормальной, и интерфейс RS 232 может быть поврежден в любое время. После использования продукта HXKSP 148 интерфейс rS-232 с обеих сторон может выдерживать мгновенное 7500 в, непрерывное 2500V0 пиковое напряжение, но также может эффективно поглощать электростатическое и электромагнитное напряжение, защита интерфейса RS-232 оборудования.
С технологией фотоэлектрической изоляции, полностью изолированное оборудование RS - 22 на обоих концах электрической и наземной проволочной петли, делает сторону после того, как электрические сигналы в светильник, сигналы на другие вечерние, затем измените назад на электрические сигналы, Чтобы защитить коммуникационное оборудование от петли заземления источника питания и всплеска помех и повреждений, очевидно, повышает надежность и стабильность системы связи. Hxsp-148 продукты широко используются в сфере питания, страхования, телекоммуникации, банковского дела, ценных бумаг, программного контроля и других отраслях промышленности, система связи RS 232, UNIX rural user system, система мониторинга и управления, программный переключатель управления биллинговым терминалом, спутниковым приемником, ATM и другими полями.
Два, параметры производительности
9 интерфейс: Соответствует EIA RS 232 и CCITTV-24 асинхронный разъем протокола: Разъемы Db9/25 используются с обеих сторон) режим передачи: асинхронный, полный дуплекс, полностью прозрачное напряжение: 2500 в непрерывный или 7500 в импульсный
Скорость связи: 0-57600bps
● Источник питания: Питание от порта RS-232 (TXD,RTS или DTR)
Объем D: 68X55X1 6 см/68X34X16em (как показано ниже)
● Вес: 50 г или 30 г
● Рабочая среда: от 0 до 50 "C(0%- 95% RH)● корпус: пластик
Стандартные RTS и CTS; 4
Три, разъемы и сигналы
Соответствует EIA RS 2327 cT V24. 2. 3 штифтами передача данных и получение: 7,8 штифты Молния и CTS:4, 1 штифты DTR и 0CD:6 pins, DSR; 5 pins являются GND.
Rs-232 интерфейс (DTE) :
Разъем: Используйте разъем для передачи данных DB- -25/9
Сигнал: внутренние сигнальные линии являются независимыми.
Интерфейс Rs-232 (DCE):
Разъемы: Используйте DB-25/9 переходных разъемов
Сигнал: внутренние сигнальные линии являются независимыми.
1. Выбор модели
Пользователи должны сначала понять, сколько сигнальных линий использует их система RS-232, а затем выбрать подходящую модель для защиты их RS-232 системы связи.
Например, для DB9 традиционного 2, 3, 5 проводного терминала, можно выбрать для поддержки трех проводных двух способов один конец изолятора HXSP-148; Для терминалов 2, 3, 4, 5, 7 пяти линий, вы можете выбрать для поддержки изолятора HXSP-158 или HXSP-168.

2. Метод подключения
HXSP-148 можно подключить в серии между оригинальной линией подключения RS-232 и интерфейсом RS 232 устройства в любом конце, обратите внимание на направление к DTE и T0 DCE. Вообще говоря, ПК и многопользовательские устройства относятся к DTE устройствам, а модем и терминальные устройства относятся к DCE устройствам, но не обязательно. Чтобы действительно определить, является ли устройство DTE или DCE, вы также должны начать с сигнальной линии интерфейса RS 232 устройства. Например, pin 2 интерфейса DB25 отправляет и выводит DTE; Вход pin 2-DCE.

Поэтому, если два DTE устройства (такие как терминалы и многопользовательские карты) соединены перекрестным RS-232 кабелем, при использовании HXSP-148, независимо от того, какая боковая HXSP-148 вставлена, одна сторона T0 DTE должна быть подключена к устройству, а другая сторона DCE должна быть подключена к кабелю.
Четыре, область применения:

Применяется в промышленности-банк, железная дорога, электроэнергия, почтовое отделение, страхование, финансы, административные органы.

● Различные многопользовательские системы, такие как UNIX

● Защита нескольких типов и домашних терминалов и хостов

E переключатель управления программой защиты, зарядный терминал, консоль

Защитный спутниковый приемник

Защита многопользовательских карт

● Общее RS-232 оборудование между банкоматами

Защита модема и маршрутизатора
