Модуль часов в реальном времени DS1302

DS1302-это чип заряда часов, введенный далласом, который содержит часы/календарь в реальном времени и 31 байт статической оперативной памяти и общается с микроконтроллером через простой последовательный интерфейс. Цепь часов/календаря в режиме реального времени предоставляет информацию о секундах, минутах, часах, днях, неделях, месяцах и летах. Количество дней в месяц и количество дней В високосном году можно отрегулировать автоматически. Часовая работа может быть определена индикацией AM/PM, чтобы принять формат 24 или 12 часов. DS1302 и микрокомпьютер с одним чипом могут просто использовать Синхронный Последовательный способ общения, нужны только три порта: (1) RST reset (2) линия ввода/вывода данных (3) серийные часы SCLK. Данные чтения/записи часов/RAM передаются в байте или лопасти до 31 байта. DS1302 имеет очень низкое энергопотребление при работе, и мощность менее 1 мВт, сохраняя данные и информацию о часах

Основные показатели производительности DS1302:
★Часы в реальном времени имеют возможность рассчитать секунды, минуты, часы, дни, недели, месяцы и годы до 2100, а также возможность настроить високосные годы
★31 8-битный временного хранения данных Оперативная память
★Режим последовательного ввода/вывода минимизирует количество контактов
★Широкий диапазон рабочего напряжения 2,0 5,5 V
★В тех случаях, когда рабочий ток 2,0 V, меньше, чем 300nA
★Существует два способа передачи данных при считывании/записи часов или оперативной памяти, однобайтовая передача и метод многобайтовой передачи символов
★8-pin DIP посылка или опционально 8-pin SOIC посылка в соответствии с поверхностью в сборе
★Простой 3-х проводное интерфейс
★Совместим с TTL Vcc = 5 В
★Дополнительный диапазон промышленной температуры-40 + 85
★Двойные трубки питания используются для основного источника питания и резервного питания
Параметры модуля часов в реальном времени DS1302 следующие:

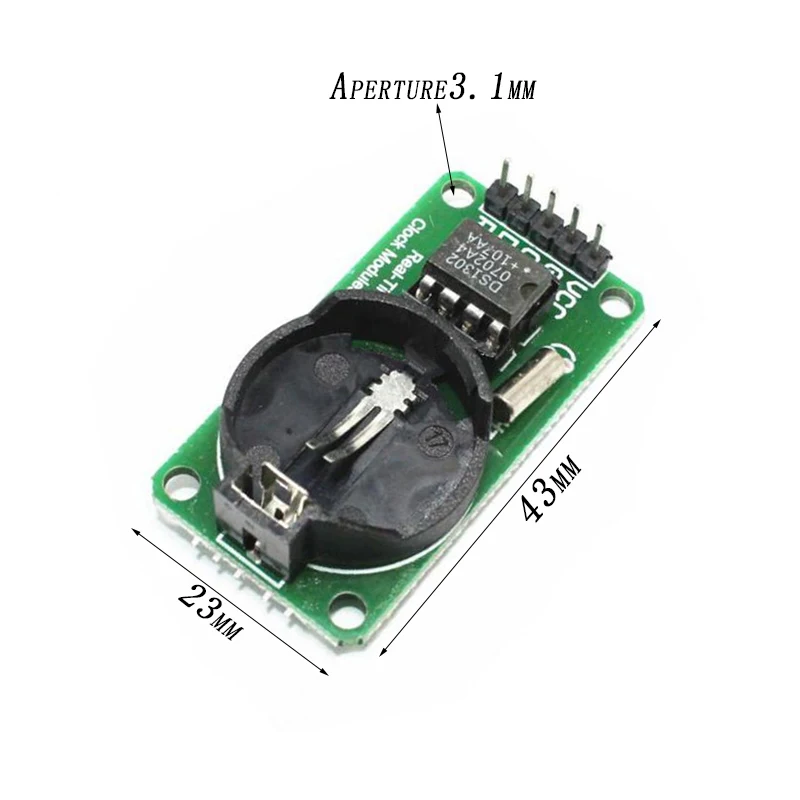

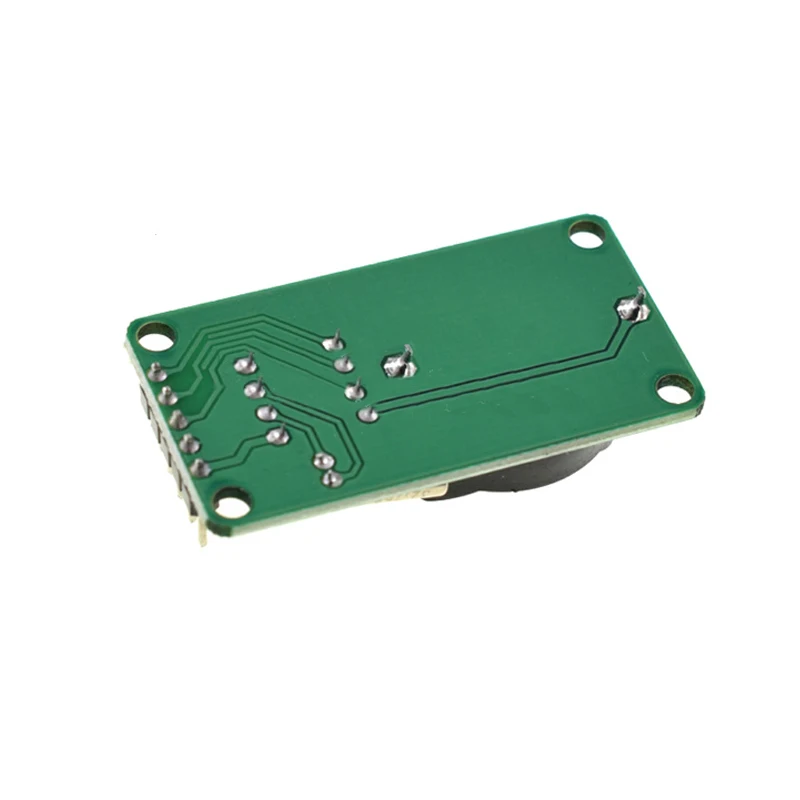

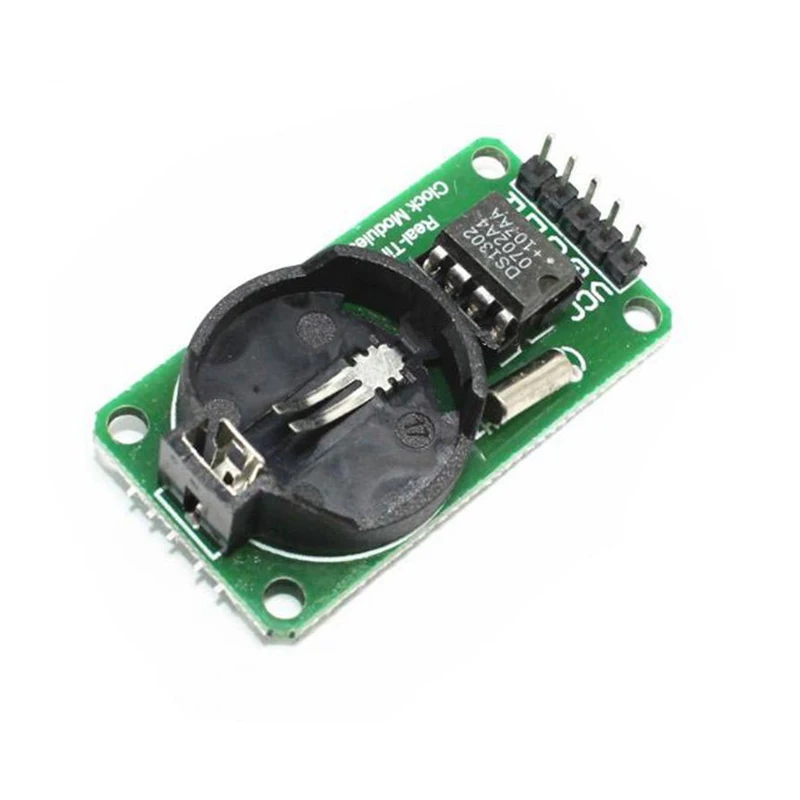

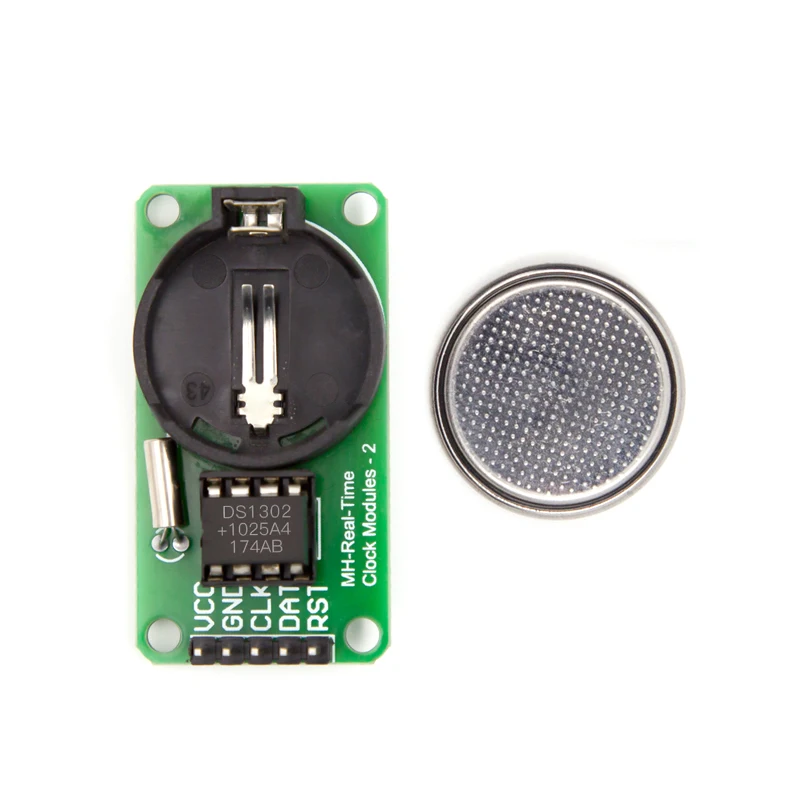

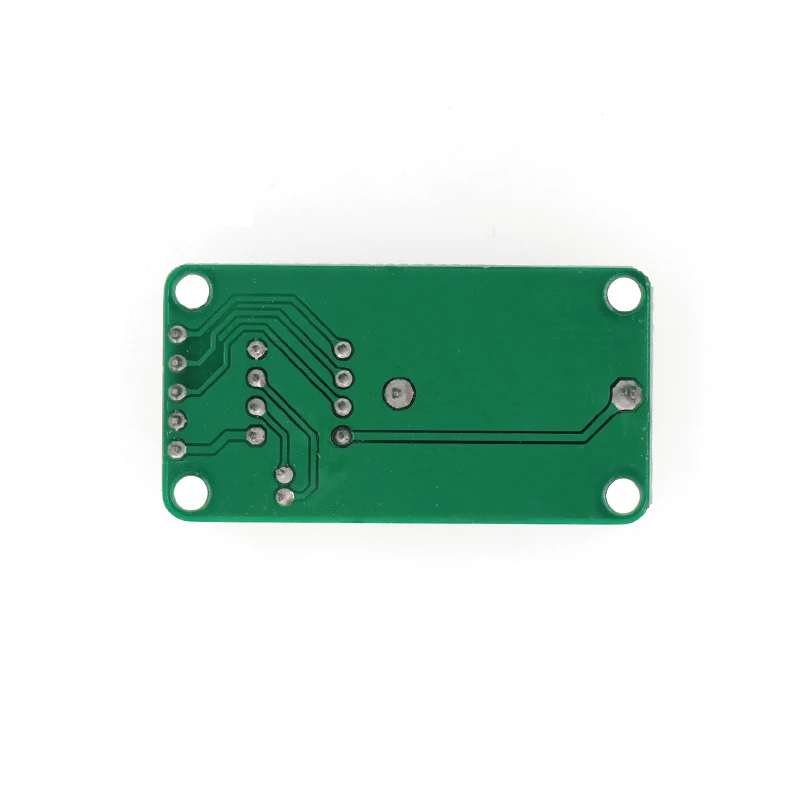

1. PCB представляет собой одну панель, размер: 44 мм * 23 мм * 1,6 мм

2. С 4 отверстия для позиционирования, диаметр 3,1 мм

3. Запасная батарея-настоящая небесная CR2032, напряжение 3 В, ток 260 мА · ч, не перезаряжаемая батарея. Теоретическое время хранения данных составляет более 10 лет!

4. Кристаллический осциллятор 32,768 кГц, импортированный из Японии, соответствующая Емкость 6 пФ, и размер 2*6 мм

5. DS1302 представляет собой большую 8-pin прямого вставки Чип Сделано в Китае. Под чипом есть IC Разъем, который удобно заменить и подключить чип.

6. Рабочее напряжение модуль совместим с 3,3 V/5V и может быть подключен с 5V и 3,3 V однокристальная микрокомпьютеров

7. Рабочая температура: 0 ° --- 70 °

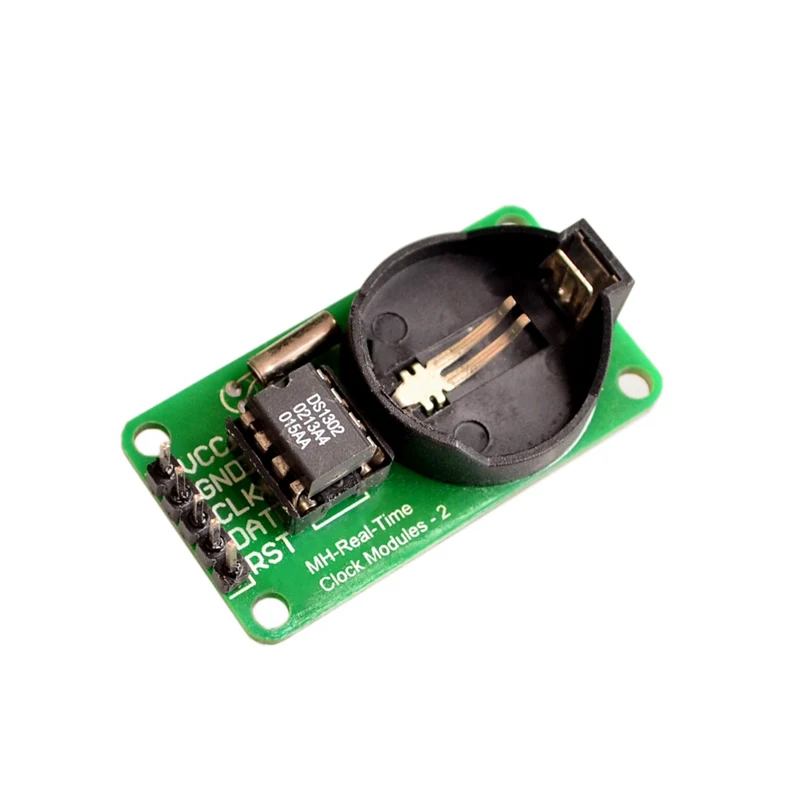

Метод подключения (выберите предоставленную программу в качестве примера, вы можете подключиться к любому порту IO, просто измените определение порта в программе):

VCC→ + 5V/3,3 V

Gnd→ GND

CLK→ P02

DAT→ P01

RST→ P00

Меры предосторожности:

1. Не подключайте VCC и GND, чтобы не сжечь чип

2,51 порт P0 микрокомпьютера с одним чипом должен быть соединен с выдвижным резистором. Если ваш микрокомпьютер с одним чипом не подключен к выдвижной резистору, вы можете подключить линию передачи данных к другим портам
