Осциллограф STM32 частота дискретизации 100 МГц | Электроника

Осциллограф STM32 частота дискретизации 100 МГц | Электроника

Сортировка по цвету:
О: двухканальный осциллятор 508 + 5-дюймовый ЖК-дисплей без сенсорного экрана
B: двухканальный осциллятор 508 + 5-дюймовый емкостный сенсорный ЖК-экран
C: Одноканальный осциллятор 506 + экран 3,8 дюйма
D: Одноканальный осциллятор 506 + экран 3,8 дюйма + зонд
E: Одноканальный осциллятор 506 + экран 3,8 дюйма + DAP

Для получения больше видео, пожалуйста, следуйте Douyin: oscfun



Для получения дополнительных видеозаписей нажмите или Скопируйте следующий адрес для открытия в браузере:



Демонстрация работы сенсорного экрана:

//v.qq.com/x/page/o3145ovpl3e.html

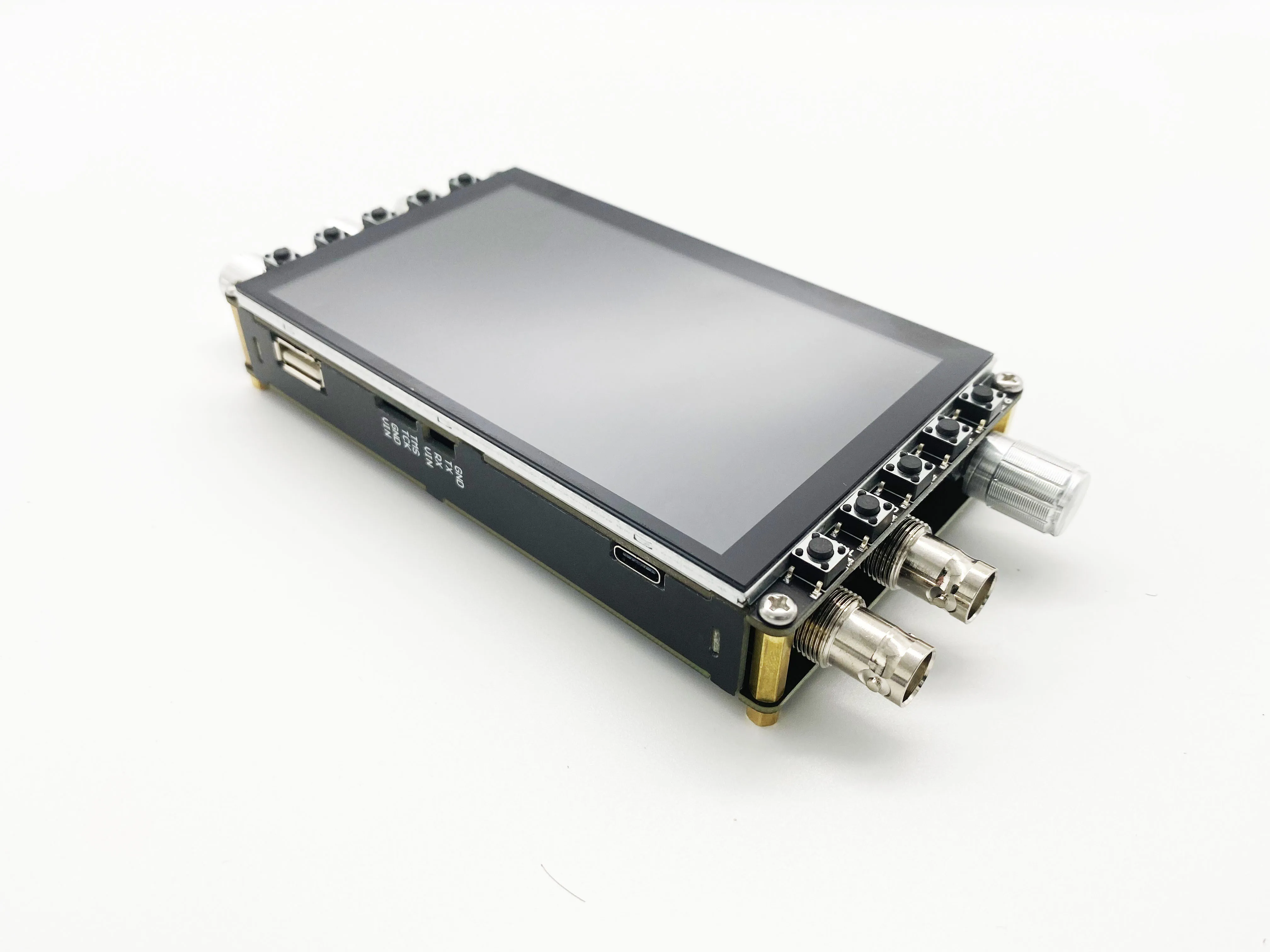

Внешний вид
//v.qq.com/x/page/e0972tmmnee.html

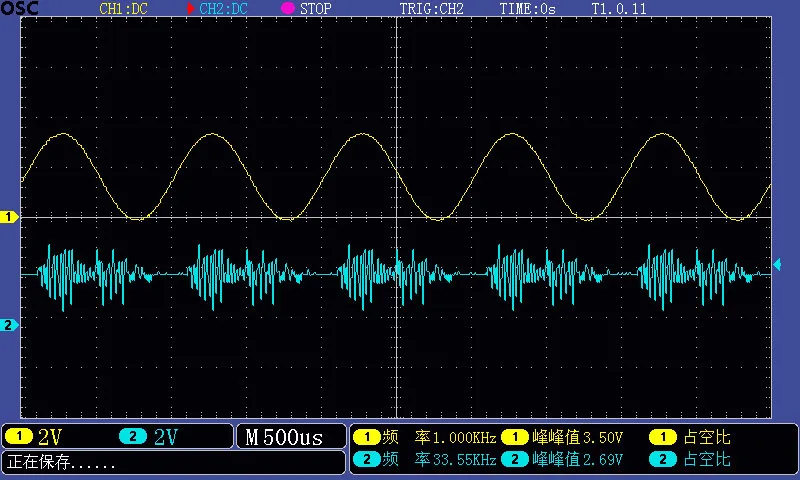

Тест формы волны 1
//v.qq.com/x/page/g0972w2t7bm.html
Тест формы волны 2
//v.qq.com/x/page/a0972kfb78j.html
Измерение малого сигнала
//v.qq.com/x/page/m097242hbvt.html

Описание посылка:



Описание одного канала: плата поддерживает два канала, но устройство одного канала не припаяно. Вы можете приобрести двухканальный обновленный комплект из аксессуаров осциллографа в магазине для обновления до двух каналов.



Двухканальное Описание: плата поддерживает двухканальный, и все устройства спаяны.



VGA: версия VGA не имеет ЖК-экрана (ЖК-интерфейс зарезервирован, и вы можете приобрести ЖК-экран позже), но у него есть плата адаптера LCD-VGA, который может быть подключен к устройствам VGA, таким как компьютерные мониторы, телевизоры, проекторы и т. д., Если оборудование отсутствует интерфейс VGA, вы можете приобрести кабель адаптера VGA-HDMI.



Версия ЖК-дисплея: с 5-дюймовым IPS-экраном 800*480, но без сенсорного экрана, эффект отображения очень хороший, а угол обзора очень большой. Рекомендуется купить эту версию.

LCD + емкостный сенсорный экран: емкостный сенсорный экран добавлен к версии LCD, и приложения на основе сенсорных экранов могут быть разработаны.



Частота дискретизации: 40 МГц-это низкопрофильная версия 100 МГц, которая снижает стоимость оборудования, заменяет некоторые микросхемы и имеет полосу пропускания не менее 5 МГц, этого достаточно для общего применения. Оба используют один и тот же набор процедур, но существуют некоторые различия во времени. Частота дискретизации 100 МГц поддерживает от 50 нс до 50 с (1-2-5 прогрессивный), 40 МГц поддерживает от МКС до 50 с (1-2-5). Для других различий см. Изображение ниже:

Полный набор запасных частей посылка запасных частей входят одноканальные/двухканальные компоненты, ЖК-экран с сенсорным экраном, эквивалентный версии двухканального + ЖК-дисплея, запасные части должны иметь определенную основу, снимайте осторожно Xiaobai, так как существует слишком много типов компонентов, неизбежно будут ошибки, Поэтому, если после получения запчастей вы обнаружите, что-то не хватает, вы можете связаться со службой поддержки клиентов, чтобы переоформить его. Предоставляем только простую техническую поддержку.



Список доставки (за исключением запасных частей, все остальное готовое изделие):





100 МГц одноканальный VGA: сварная только печатная плата одного канального устройства + ЖК-плата VGA + общий 1:1, 1:10 Регулируемый зонд

Одноканальный ЖК-дисплей 100 МГц: печатная плата только с одним канальным устройством + 800*480 ЖК-дисплей + общий 1:1, регулируемый зонд 1:10

Одноканальный ЖК-дисплей 100 МГц + емкостный сенсорный экран: только пайка одноканальной печатной платы устройства + 800*480 ЖК-дисплей + емкостный сенсорный экран + общий 1:1, регулируемый зонд 1:10



100 МГц двухканальный VGA: печатная плата с полным чипом + ЖК-плата VGA + два общих 1:1, 1:10 регулируемые зонды

Двухканальный ЖК-дисплей 100 МГц: печатная плата с полным чипом + 800*480 ЖК-дисплей + два общих 1:1, регулируемые датчики 1:10

100 МГц двухканальный ЖК-дисплей + емкостный сенсорный экран: в комплекте чип печатная плата + 800*480 ЖК-дисплей + емкостный сенсорный экран + два общих 1:1, регулируемые датчики 1:10



40 МГц одноканальный VGA: сварная печатная плата + ЖК-плата VGA с только одним канальным устройством

Одноканальный ЖК-дисплей 40 МГц: печатная плата только с одним канальным устройством + ЖК-дисплей 800*480

40 МГц одноканальный ЖК-дисплей + емкостный сенсорный экран: только пайка одноканального устройства печатной платы + 800*480 ЖК-дисплей + емкостный сенсорный экран



40 МГц двухканальный VGA: печатная плата с полным чипом + ЖК-плата VGA

Двухканальный ЖК-дисплей 40 МГц: печатная плата с полным чипом + ЖК-дисплей 800*480

40 МГц двухканальный ЖК-дисплей + емкостный сенсорный: в комплекте чип печатная плата + 800*480 ЖК-дисплей + емкостный сенсорный экран



Печатная плата: две печатные платы, без компонентов, с номером бирки и спецификацией



Полный набор запасных частей: две головые печатные платы, плюс все двухканальные компоненты + емкостный сенсорный ЖК-экран, обеспечивающий номер позиции и спецификацию



Примечание: полный комплект запасных частей не предоставляет технической поддержки, но мы гарантируем, что печатная плата, компоненты верны, номер бирки верный, программа верна, после запуска пайки возврат средств не поддерживается. Xiaobai Shen shot, Xiaobai Shen shot, Xiaobai Shen shoot.



Обратитесь в службу поддержки клиентов для получения информации после покупки, пожалуйста, свяжитесь со службой поддержки клиентов для выставления счетов



Ниже приведены показатели эффективности


1. Двухканальный, частота дискретизации 100 МГц на канал, может быть обновлена до 125 МГц (нужно только изменить кварцевый генератор, простая модификация кода может поддерживаться)
2. Глубина памяти 8 КБ на канал.
3. Измеренная аналоговая полоса пропускания, зонд X1: 6 МГц, зонд X10: >30 МГц (потому что передатчик сигнала может отправлять только синусоидальную волну 30 МГц, измеренный сигнал Коэффициент ослабления больше 90% при 30 МГц, а фактическая полоса пропускания близка к 50 МГц).
4. Поддержка аппаратного триггера, вы можете просматривать данные до и после триггера. Другие Поддерживаемые режимы триггера на основе аппаратного триггера включают: автоматический, обычный, одиночный и т. Д.
5. Диапазон времени сканирования: 50 НС ~ 500 мс на деление (1-2-5) постепенно, также может быть увеличено время сканирования, текущая версия программного обеспечения поддерживает только до 500 мс.
6. Вертикальный диапазон напряжения: 5 мВ в ~ 10 в, точность напряжения 5% ~ % 10 (более точную точность можно получить с помощью калибровки). Датчик X10 может измерять сигналы с пиковым значением 800 в.

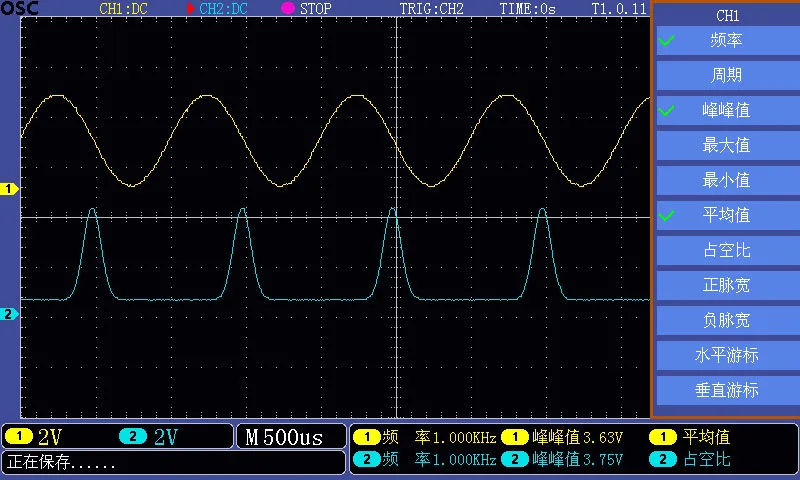

7. Поддерживаемые измерения: частота, максимальное значение, минимальное значение, среднее значение, ширина положительного импульса, ширина отрицательного импульса, рабочий цикл и т. д. Дополнительные измерения могут быть поддержаны через обновление программного обеспечения
8. Поддержка интерфейса емкостного сенсорного экрана, сенсорное приложение может быть разработано позже.

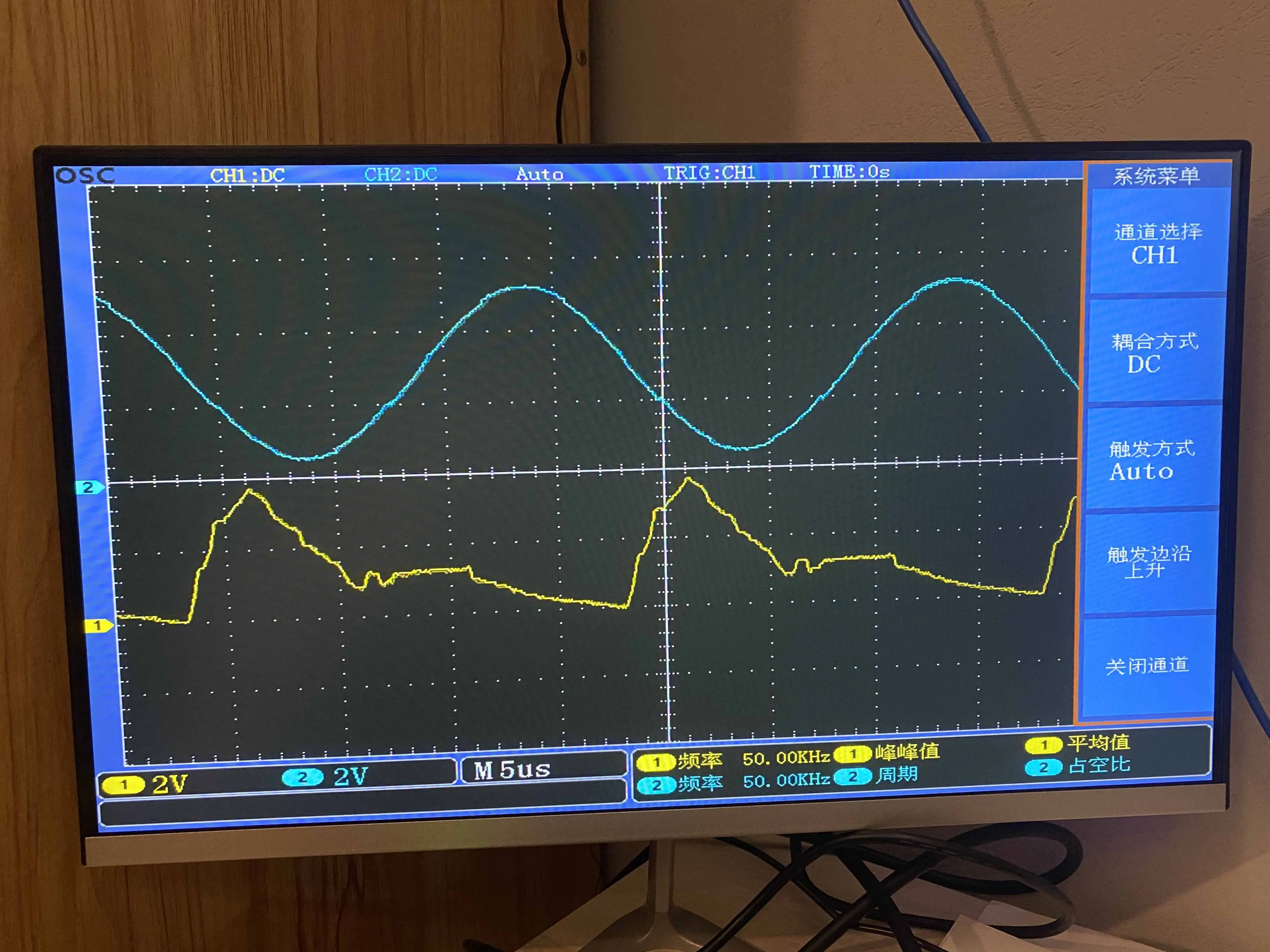

9. Поддержка ЖК-дисплея, поддержка ЖК-дисплея с разрешением 480*272, 800*480, 854*480, а также поддержка компьютерного монитора 640*480, монитора 800*600, телевизионного проектора, интерфейса VGA (рисунок ниже).
10. В качестве источника триггера можно выбрать канал 1 или 2, а напряжение триггера регулируется.
11. Оба поддерживают соединение AC/DC.
12. Диапазон входного напряжения X1 составляет до 60 в, а X10-до 600 В. Внутри есть защита от напряжения, высокое напряжение не сгорит чип. Если вы хотите увеличить напряжение, вы можете заменить твердотельное реле более высокого напряжения.
13. Поддерживает питание от литиевого аккумулятора, поддерживает зарядку, при измерении емкости литиевого аккумулятора 1800 мАч может работать 4 часа, когда ЖК-подсветка полностью включена, а ток зарядки составляет 1 А. Если вы хотите увеличить срок службы батареи, вы можете заменить аккумулятор большой емкости.
14. Интерфейс USB-TYPE-C можно переключить на USBFS микроконтроллера или на встроенный чип HID без привода USB в TTL для реализации последовательного порта через аналоговый переключатель.
15. Встроенная вспышка SPIFLASH (4 МБ), используется для виртуальный U-диск.

16. Встроенный EEPROM (24C02), используется для сохранения параметров.

17. Поддержка интерфейса USB-HOST, который может использоваться для чтения и записи данных диска, мыши и клавиатуры.


Другие функции (текущая версия программного обеспечения не реализована, но аппаратное обеспечение поддерживает функции, которые можно использовать при последующих обновлениях)

1. БФТ, более позднее обновление программного обеспечения будет поддерживать БФТ, вы можете выбрать один канал для БФТ в течение этого периода.
2. Усиление формы волны и регулировка горизонтального положения в режиме остановки.
3. Функции измерения по горизонтали и вертикали.
4. Поддержка сенсорного экрана, через сенсорный экран может быть более удобным для некоторых операций.
5. Регулировка времени по горизонтали.
6. Больше режимов запуска, таких как триггер сигнала запуска IIC и т. д.
7. Поддержка X-Y, используется для рисования гладкой фигуры и так далее.
