Плата повышающего преобразователя для модуля литиевых батарей 3 6 в 30 Вт 7 5 В до 14 8

Плата повышающего преобразователя для модуля литиевых батарей 3 6 в 30 Вт 7 5 В до 14 8

Описание:

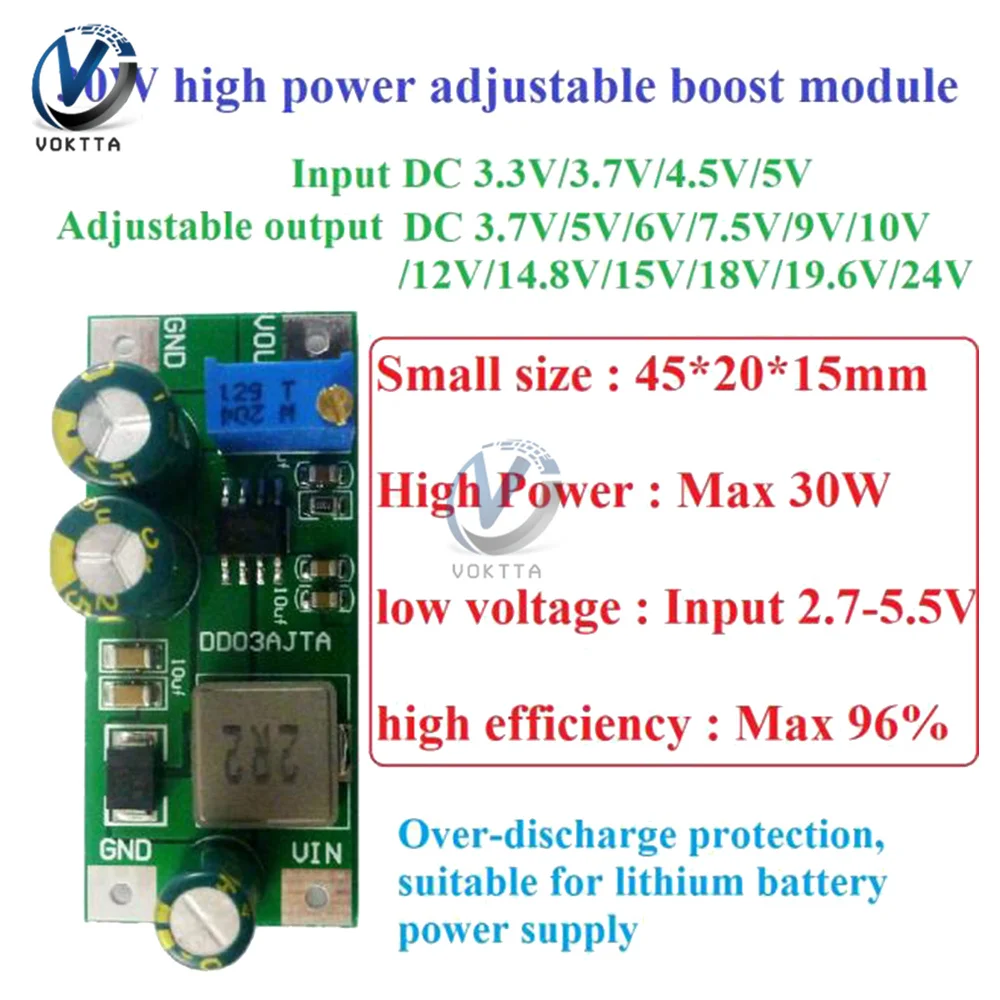

30 Вт Мощный регулируемый модуль boost

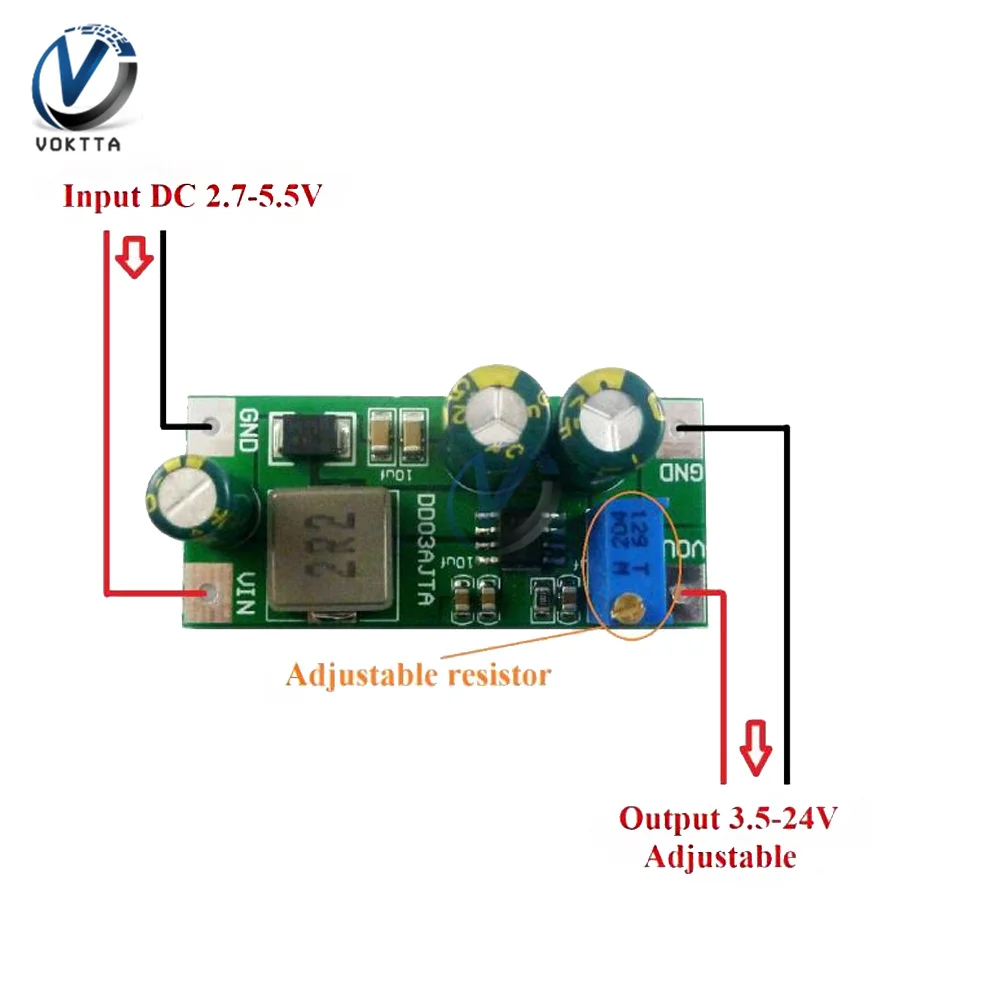

Вход DC 2,7-5,5 V, регулируемый Выход DC 3,5-24V

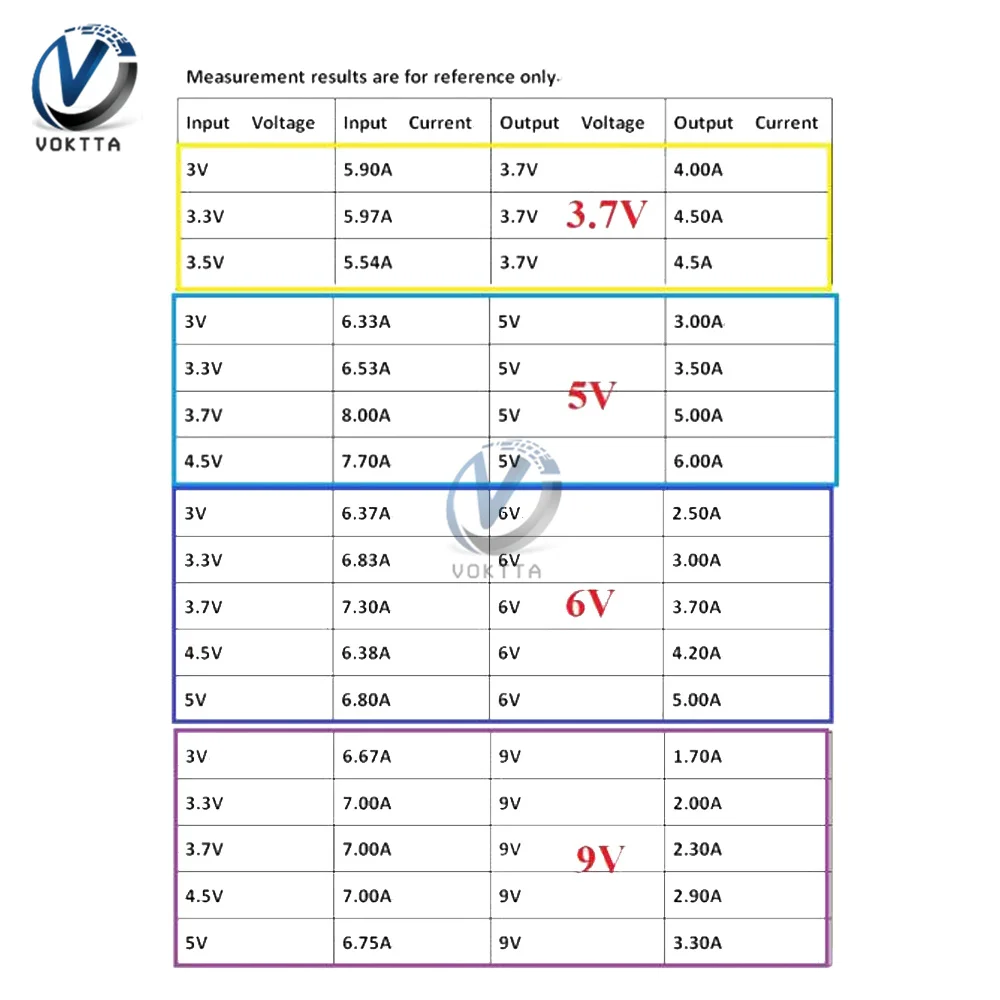

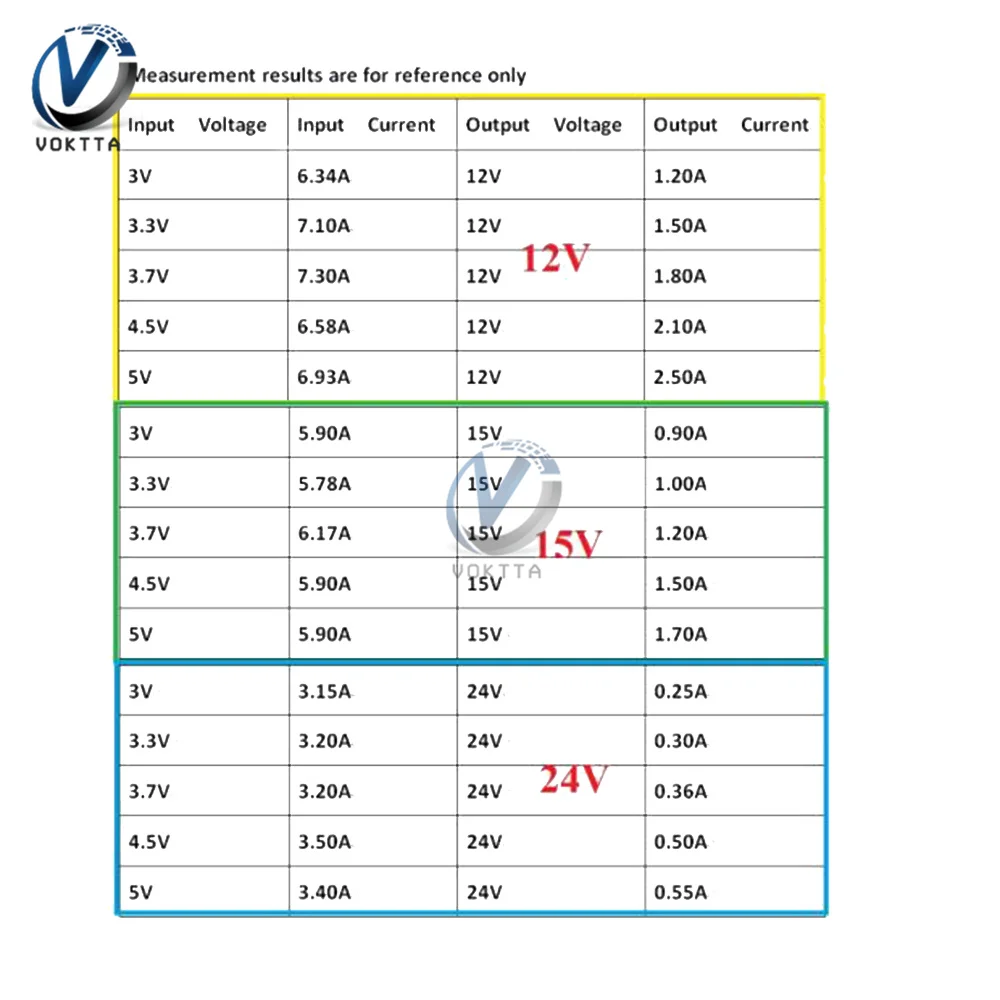

Максимальная выходная мощность 30 Вт (подробности см. В таблице)
Максимальный входной ток: 8А (подробности см. В таблице)
Максимальный выходной ток: 6А (подробности см. В таблице)
Ток покоя: около 1 мА
Эффективность: >= 96%
Частота переключения: фиксированная 600 кГц
Отключение от перегрева, защита от перенапряжения и защита от короткого замыкания.

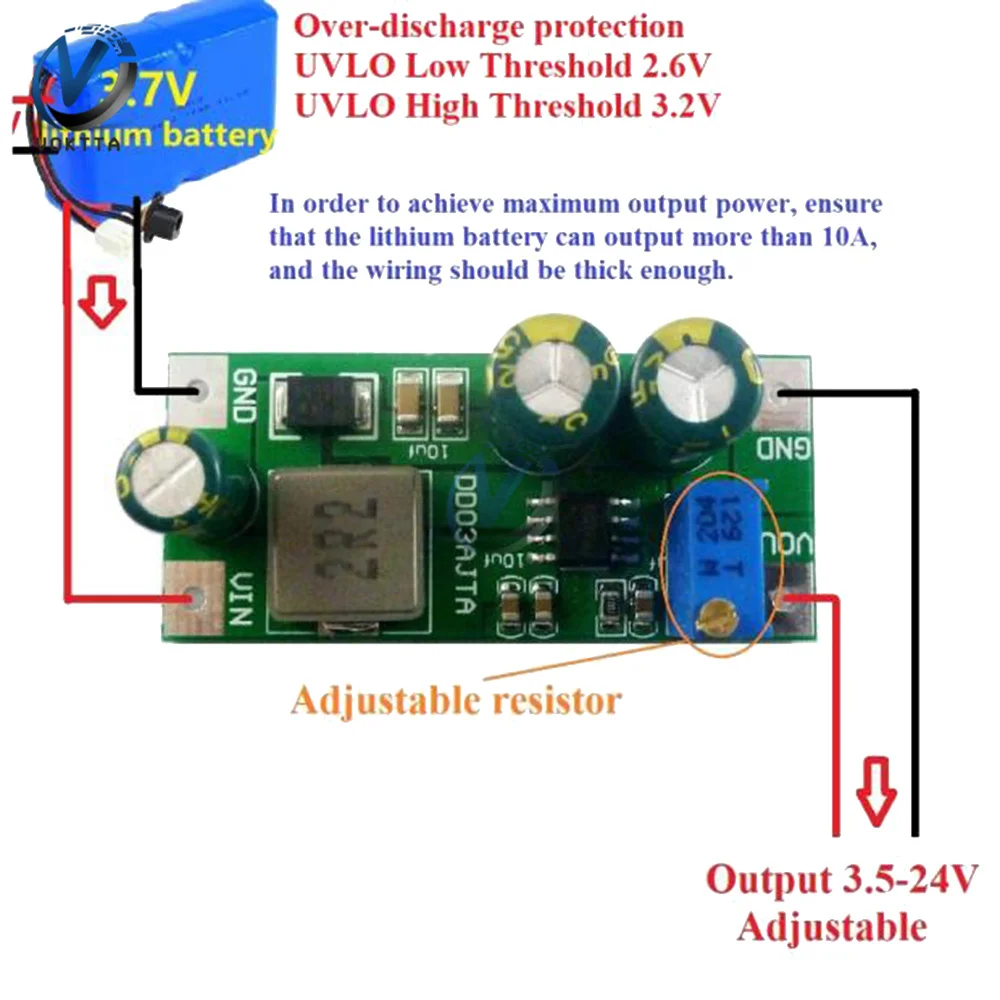

UVLO низкий порог 2,6 V,UVLO высокую планку 3,2 V, подходит для 3,7 V литиевая батарея источника питания
Рабочая температура окружающей среды: от-40 до 85 °C
Температура хранения: от-55 до 150 °C
Размер: 45*20*15 мм
Вес: 8,1 г

Внимание:

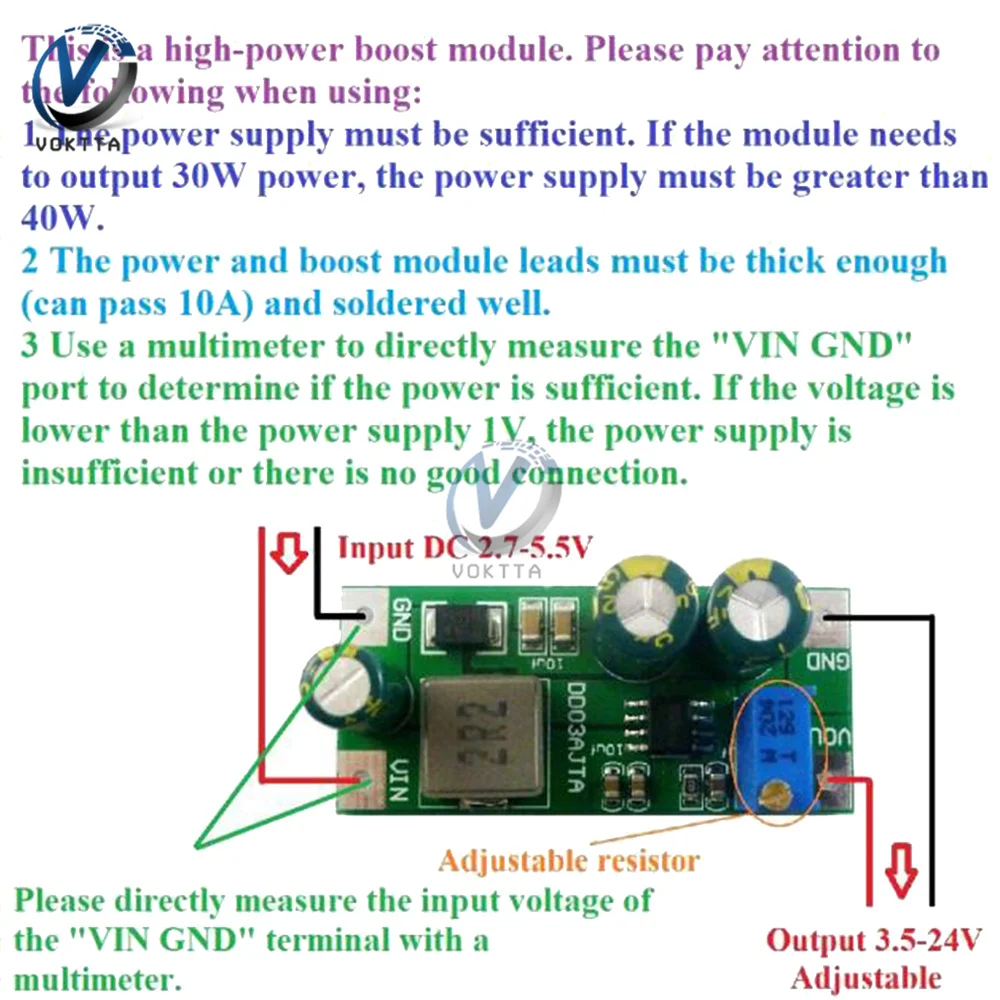

Это модуль высокой мощности boost. Пожалуйста, обратите внимание на следующее при использовании:

1. Источник питания должен быть достаточным. Если модуль должен выводить мощность 30 Вт, источник питания должен быть больше 40 Вт.

2. Провода модуля питания и повышения должны быть достаточно толстыми (может пройти 10A) и хорошо паять.

3 Используйте мультиметр для прямого измерения порта «VIN GND'', чтобы определить, достаточно ли мощности. Если напряжение ниже, чем источник питания 1 в, источник питания недостаточен или нет хорошего подключения.

4 Входное напряжение не может быть больше максимального входного диапазона
5 Выходная мощность не может быть больше максимальной нагрузки в течение длительного времени
6 Входная мощность должна быть больше, чем выходная мощность, потому что потребление энергии самого модуля

Применение:

Для зарядного устройства QC2.0 3,0
Для 3,7 V литий-ионный Литий-полимерный литий Батарея 18650
PTZ CCTV IP камера
Умный дом/домашняя Автоматизация
Сетевой маршрутизатор WIFI
Светодиодный мотор

Посылка включает:

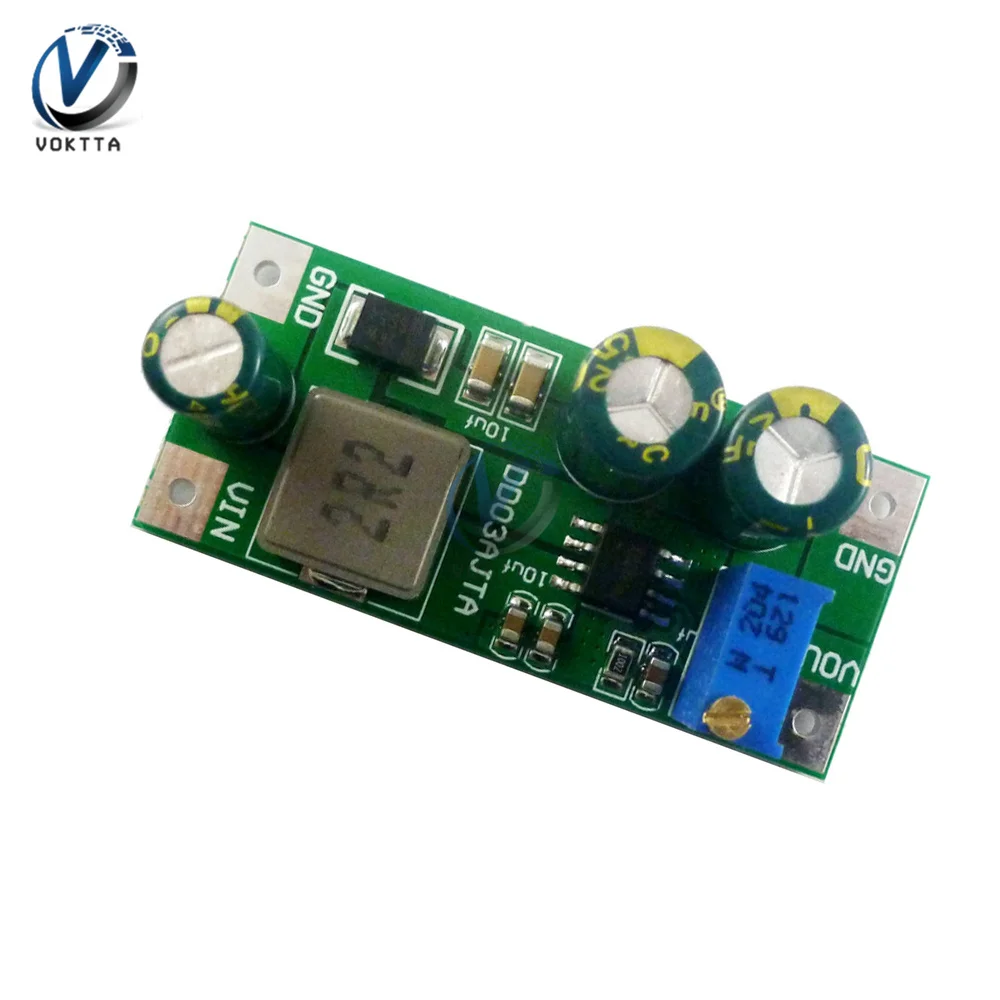

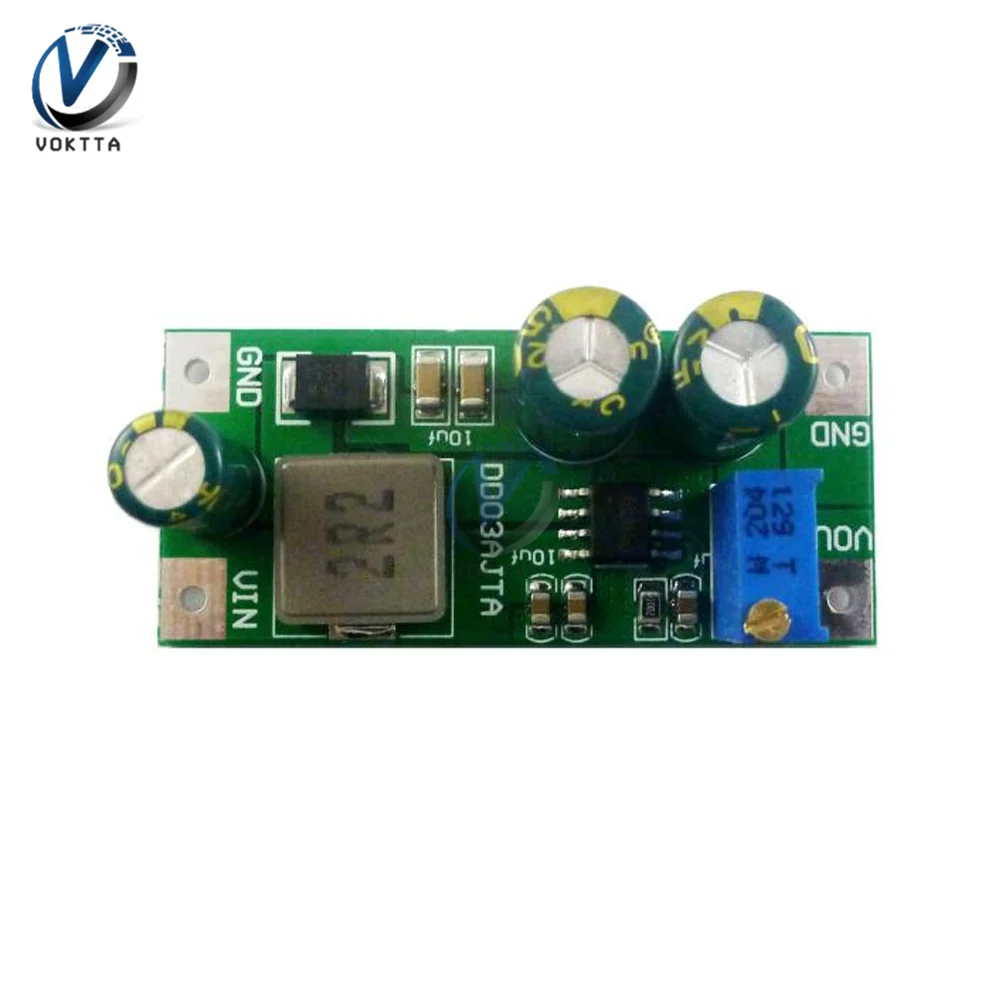

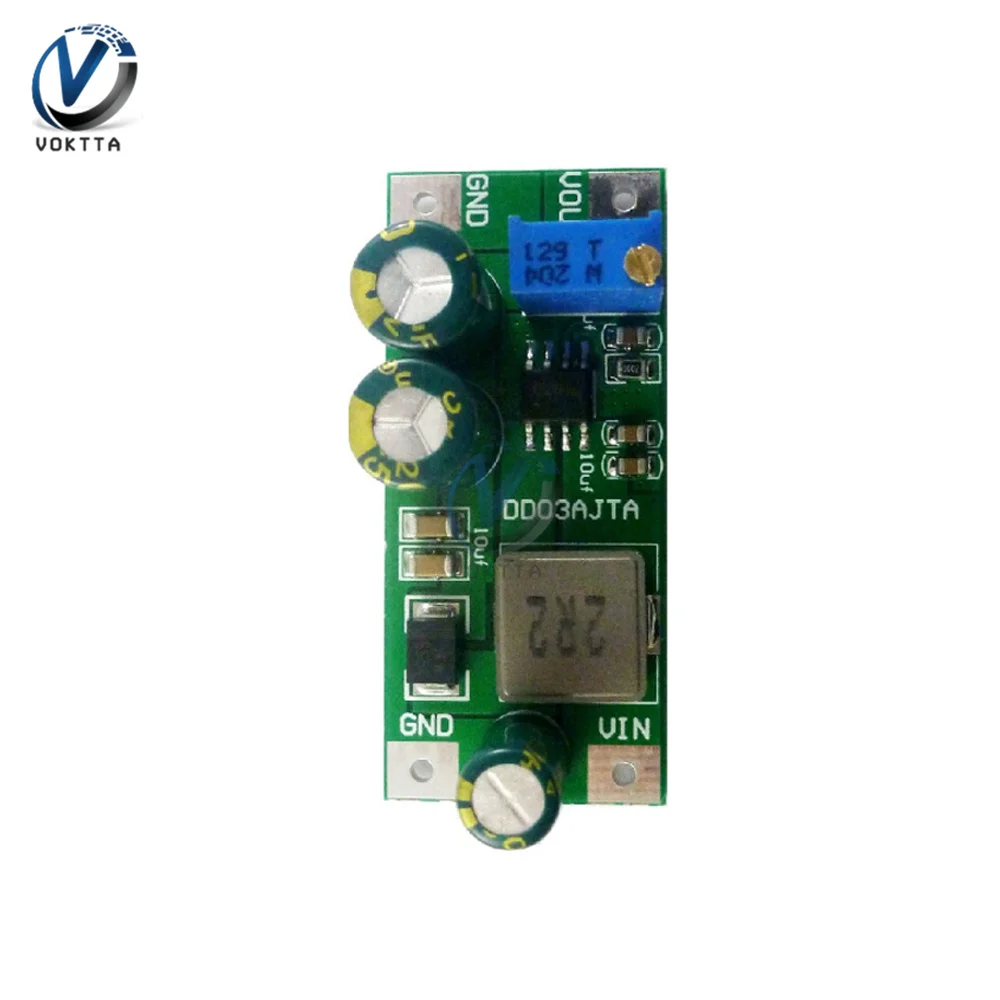

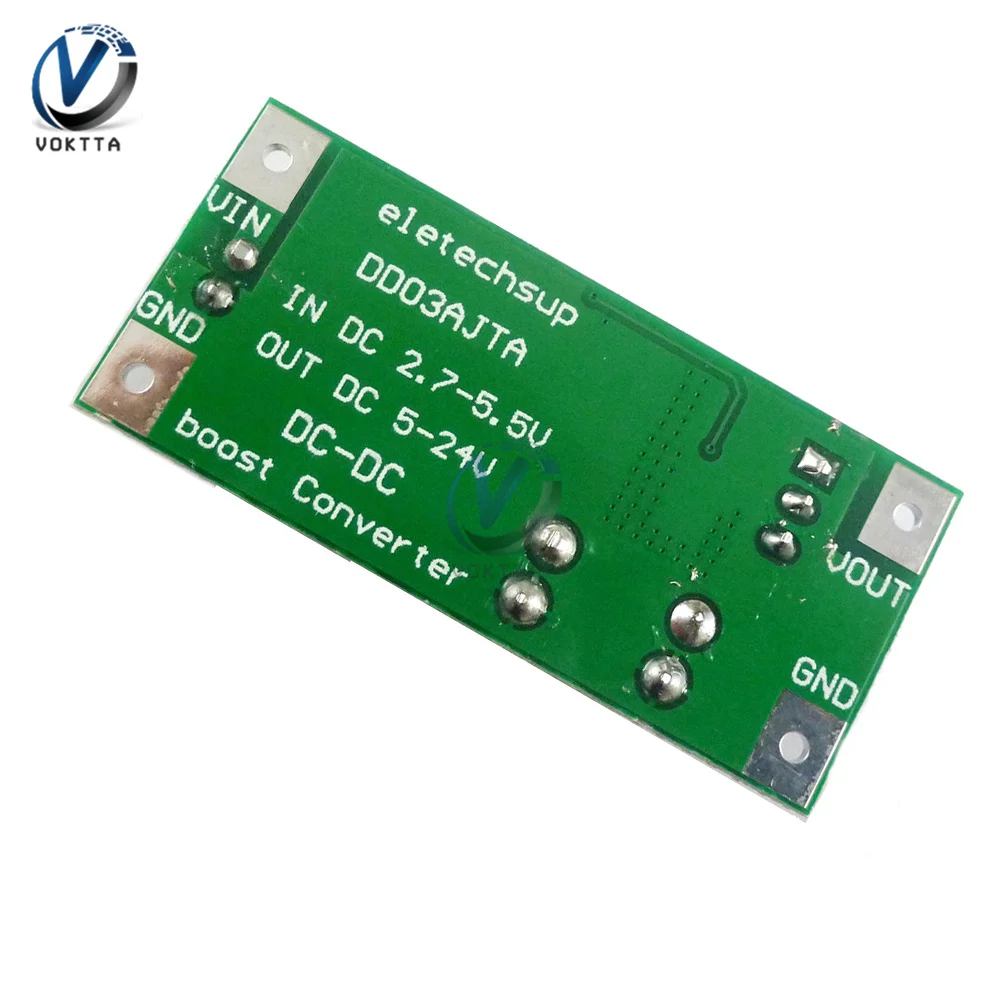

1 * DD03AJTA 30W высокомощный регулируемый Повышающий Модуль
