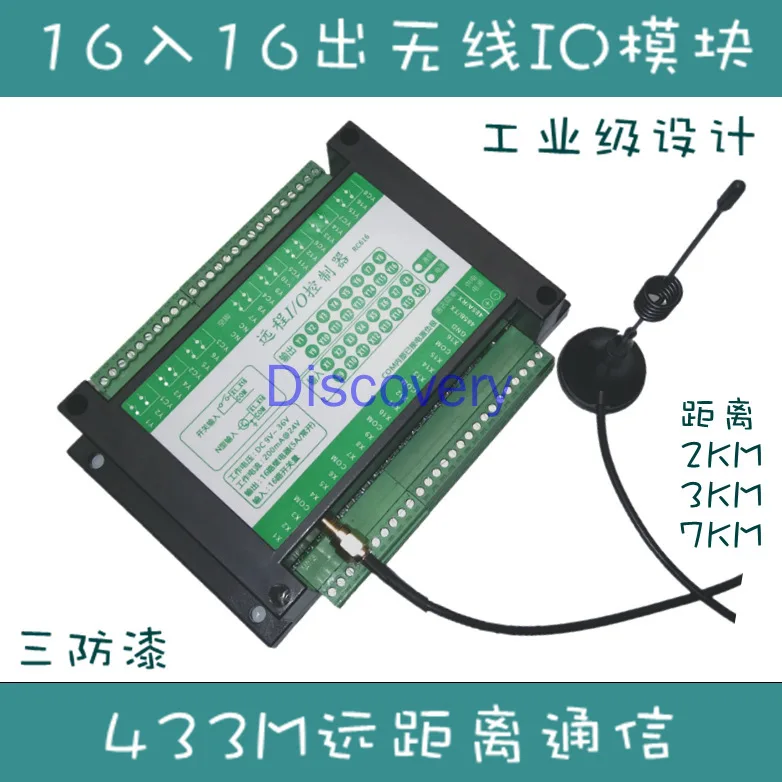

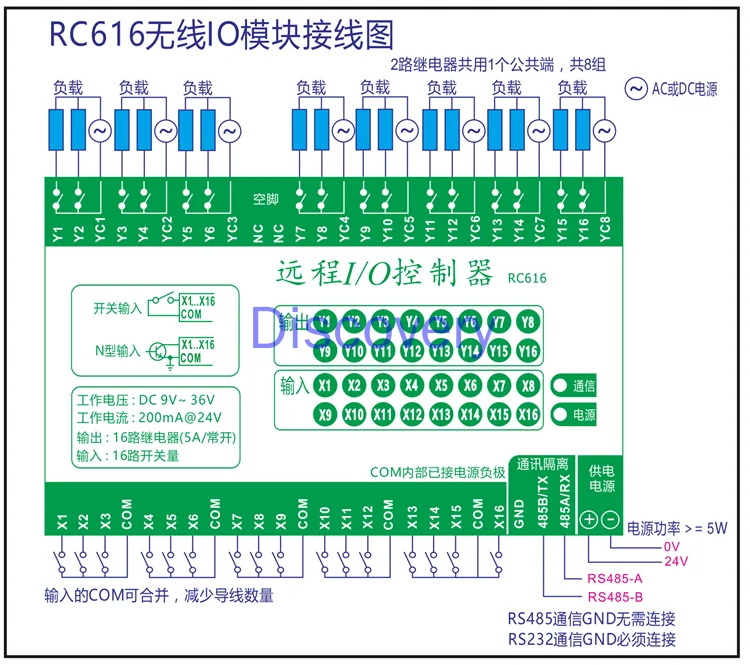

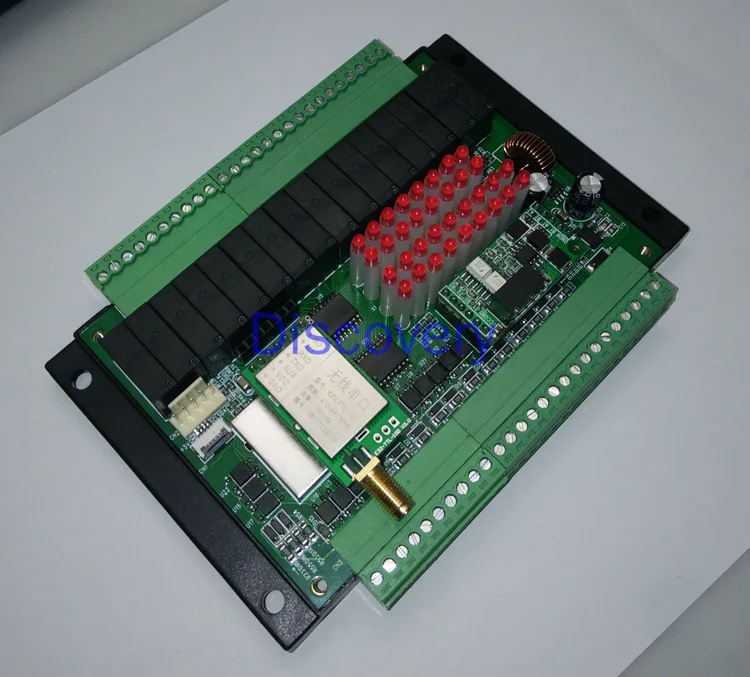

RC616] беспроводной модуль ввода-вывода 433 м MODBUS 16-way DI реле цифрового устройства

RC616] беспроводной модуль ввода-вывода 433 м MODBUS 16-way DI реле цифрового устройства

Тип 1:RC616-2K (расстояние 2 км)

Тип 2:RC616-3K (технология распространения спектра на расстоянии 3 км)

Тип 3:RC616-7K (технология распространения спектра на расстоянии 7 км)

Тип 4:RC616-RS485 (без беспроводной связи)

Тип 5:RC616-RS232 (без беспроводной связи)

Тип 6:RC616-WiFi (100 метров)

Применение 1: сопоставление «один к одному»

Два беспроводных модуля IO одной и той же модели должны использоваться парами, вход A сопоставляется с выходом B, И вход B сопоставляется с выходом A.

Применение 2: многократное сопоставление

Один используется в качестве мастера, а другие используются в качестве рабов. Вход раба может быть сопоставлен с любым выходом мастера

Применение 3: ПК или ПЛК для хост-запроса

Один беспроводной модуль IO подключен к ПЛК или ПК через 485, а беспроводной модуль IO установлен в режим беспроводного моста. Остальные модули IO используются в качестве беспроводных рабов. Адреса связи мастера и раба должны быть равномерно закодированы и сохранены уникальными. Хост может получить доступ к каждому беспроводному узлу, как у 485 slave. В то же время IO беспроводного модуля, подключенного к хосту, также может управляться самостоятельно.

LoRA технология распространения спектра:

Используйте несколько частотных точек для отправки пакетов данных одновременно, если одна Частотная точка успешна. Может эффективно противостоять помехам одной частотной точки. Технология спектра распространения занимает более широкую полосу пропускания, поэтому доступно меньше каналов. Например, есть 256 доступных каналов для продуктов 2 км, и только 32 доступных канала для продуктов 3 км и 7 км с использованием технологии расширения.

433M беспроводная сеть

Двунаправленный режим сопоставления «один к одному»

Типичные Применимые случаи:

Комната наблюдения и комната оборудования находятся далеко друг от друга, от 50 метров до 7000 метров, что делает неудобным прокладку сигнальных кабелей. Используя схему беспроводной передачи 433 м, можно контролировать открытие и закрытие оборудования в комнате наблюдения, и в то же время, он может вернуть информацию, такую как рабочий статус и состояние неисправности оборудования в контрольный зал.

Этот режим представляет двунаправленное отображение IO от 1 до 1. Два контроллера должны использоваться парами. Когда какие-либо вечерние X1-X8 изменения ввода, он немедленно отправит пакет данных на другие вечерние, и приемник ответит отправителю со своим собственным статусом. Отправитель будет считать это успешным только после получения ответа от других вечерние, в противном случае он будет продолжать повторно передавать.

Если количество 8 портов IO недостаточно, Количество портов IO может быть увеличено до 485.

Режим сопоставления один к одному для расширения портов IO

Давайте приведем пример, требующий 24 порта IO. Нужны 2 контроллера с беспроводной функцией и 4 контроллерами RS485 (без управления беспроводной функцией). Двунаправленное сопоставление IO с 24 режимами занимает только один канал связи.

Каждый беспроводной контроллер расширяет два контроллера RS485 через шину RS485. Беспроводной контроллер автоматически сканирует автобус 485, считывает и изменяет статус контроллера RS485 в режиме реального времени.

Топология сети выглядит следующим образом:

Один-во-много двухсторонний режим сопоставления

Типичные Применимые случаи:

Центральная компьютерная комната и несколько комнат оборудования находятся далеко друг от друга, от 50 метров до 7000 метров, что делает неудобным прокладку сигнальных кабелей. Используя схему беспроводной передачи 433 м, можно контролировать открытие и закрытие оборудования в комнате наблюдения, и в то же время, он может вернуть информацию, такую как рабочий статус и состояние неисправности оборудования в контрольный зал.

Используйте режим «один-ко-многим», Занимайте только один канал, стоимость системы ниже, потому что есть несколько контроллеров без беспроводной функции. Недостатком является то, что скорость отклика будет медленнее. Подходит для низкоскоростного сигнала IO. Причина Медленности заключается в том, что Беспроводной хост в центральной компьютерной комнате должен запросить статус беспроводных рабов в каждой комнате оборудования, в свою очередь. Чем больше количество рабов, тем медленнее скорость отклика IO.

В таком виде применения можно также использовать режим «один в один». Каждая комната оборудования будет занимать канал (ограниченные ресурсы канала). Преимущество заключается в том, что скорость отклика IO очень быстрая.

Рабочий механизм:

Беспроводной контроллер IO и несколько контроллеров IO RS485 без беспроводной связи установлены в центральной компьютерной комнате. Беспроводной контроллер IO устанавливается в каждой комнате оборудования.

Беспроводной контроллер в центральной компьютерной комнате используется в качестве беспроводного хоста для запроса и контроля статуса беспроводного контроллера в каждом помещении оборудования в свою очередь. Беспроводной контроллер в каждой комнате оборудования имеет уникальный беспроводной адрес (код начинается с 2, адрес 1 предназначен для беспроводного хоста). Беспроводные параметры всех беспроводных контроллеров во всей системе одинаковые, занимают один канал и поддерживают до 100 комнат оборудования. Чем больше количество беспроводных рабов, тем дольше цикл сканирования.

Режим прямого управления ПК

Типичные Применимые случаи:

Программное обеспечение для ПК в центральной компьютерной комнате непосредственно контролирует и запрашивает состояние нескольких комнат оборудования. Клиент записывает прикладную программу ПК, а доступ к беспроводному управлению-это как доступ к локальному серийному устройству. Протокол последовательного порта является стандартным протоколом MODBUS.

Рабочий механизм:

Центральная компьютерная комната должна устанавливать только конвертер USB-433M. Беспроводной контроллер устанавливается в каждой комнате оборудования. Беспроводной контроллер в комнате оборудования используется в качестве беспроводного раба и имеет уникальный беспроводной адрес (1-244). Во всей системе необходимо использовать только один беспроводной канал связи.

Программное обеспечение ПК выступает в качестве главного компьютера для запроса и контроля состояния беспроводного контроллера в каждом помещении оборудования в свою очередь.

Если IO недостаточно, его можно расширить через RS485.
