Контроллер NVEM + маховик NVMPG Mach3 с портом USART вместо обычного порта 6 осей MPG для DIY

Контроллер NVEM + маховик NVMPG Mach3 с портом USART вместо обычного порта 6 осей MPG для DIY

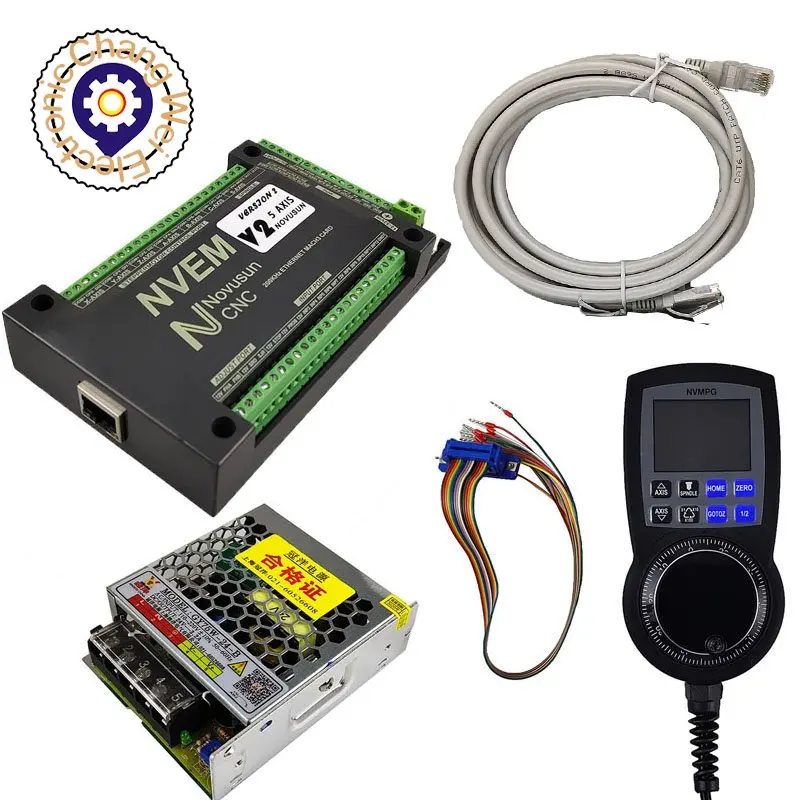

Упаковка товара

Маховик с цифровым дисплеем * 1
Кабель адаптера * 1
Карта управления движением Ethernet Mach3 * 1
Соединительный кабель * 1
Мощность 75 Вт * 1

Описание товара

NVEMV2.1-это 3-6-осевой контроллер движения, который мы потратили 4 года на разработку.
NVEMV2.1 Поддержка программного обеспечения Mach3 и стандартного MPG, через Ethernet для
Общайтесь с компьютером, просто используйте шпагат для прямого подключения или передачи с роутером.
Контроллер движения NVEMV2.1 имеет конструкцию рычага. Конструкция рычага
Включает связь, кодеаналитический, базовый алгоритм и импульсную гернерацию. Рациональный
Дизайн, надежное управление, удобное управление.

Параметры производительности

1) Поддержка Ethernet;
2) 12-портовый фотоэлектрический изолированный входной интерфейс для обычных цифровых данных;
3) 10-портовый фотоэлектрический изолированный выходной интерфейс для обычных цифровых данных;
4) 1 порт, скорость вращения шпинделя 0-10 В, аналоговый выходной интерфейс (можно изменить на выход ШИМ);
5) может поддерживать 3-6 осевые шаговые системы, импульсный выход 200 кГц для каждой оси;
6) чип управления движением руки;
7) Основное устройство имеет вход источника питания 12 В-32 В постоянного тока, ток должен превышать 0,5 А;
8) совместим с MPG входом, поддерживает цифровой дисплей MPG от нашей компании

Определение и метод подключения продукта

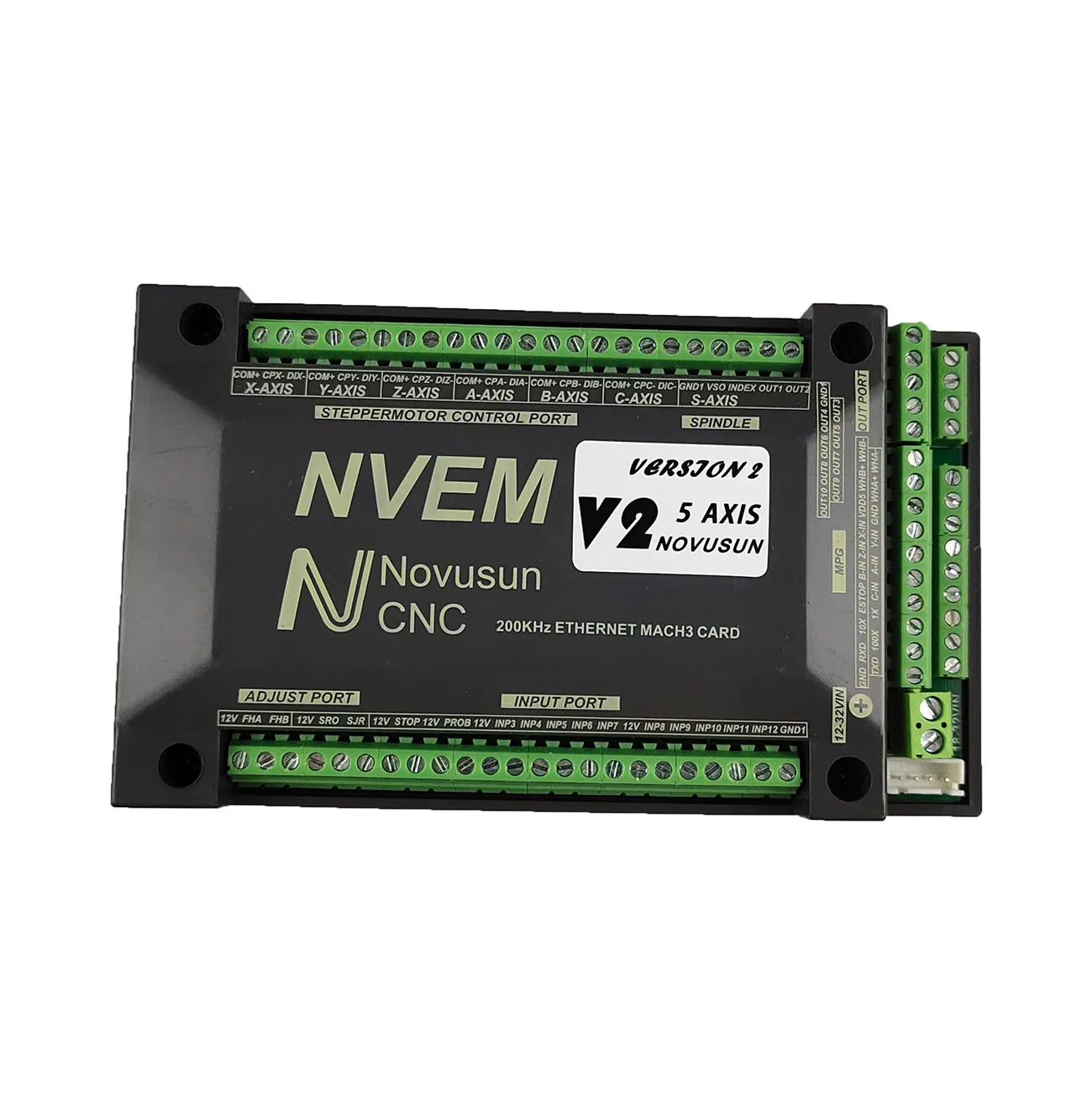

Как показано на рисунке, 6-осевой выходной интерфейс управления шаговым драйвером, слева направо, есть X,Y,Z,A, B,C 6-осевой выход, это общий анод, кабельное соединение для каждой оси-COM +/CP-/DIR-, COM-Общий + ,CP-импульсный-, DIR-направление-.

Размеры

Краткое описание продукции:

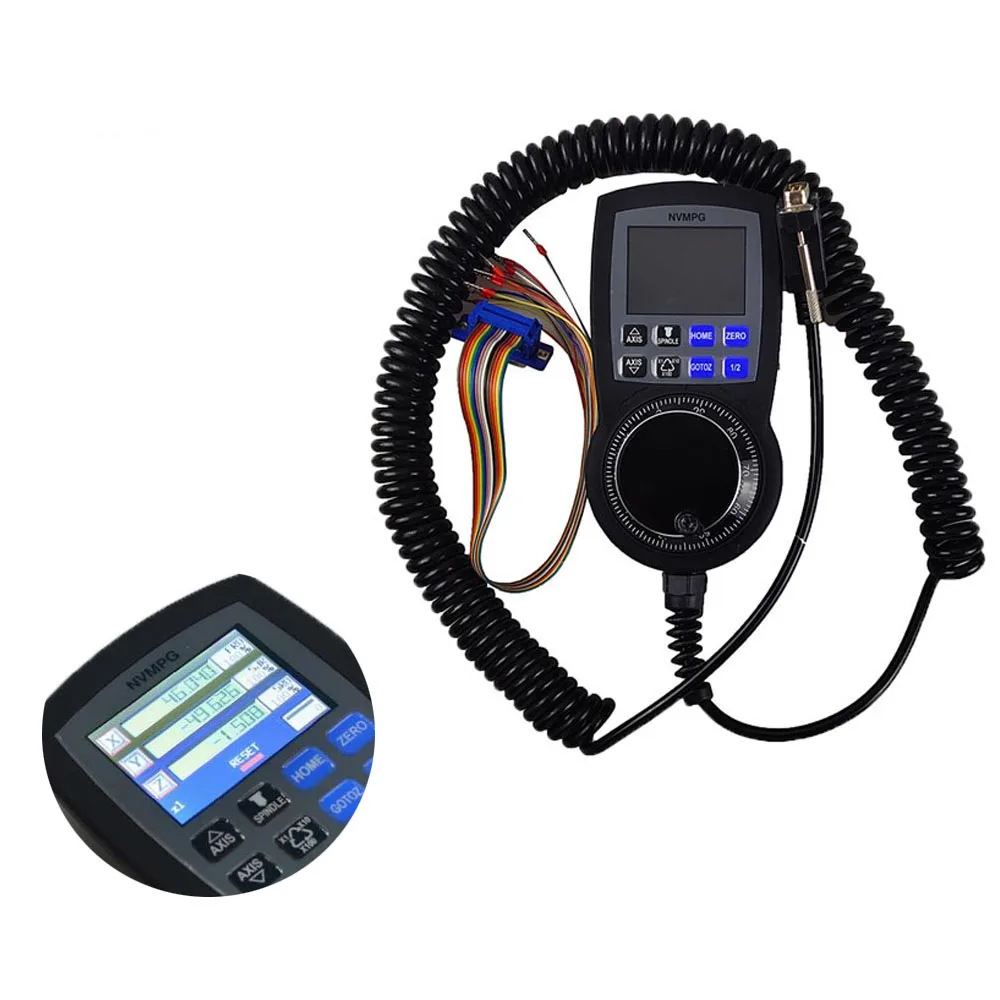

Мы разрабатываем новый ручной импульсный генератор с именем NVMPG. У этого MPG есть экран,
И 10 кнопок. Координаты и некоторые другие параметры отображаются на экране.
И пользователь может изменить ось и скорость с помощью кнопок. Есть также несколько других функций
Например, нулевой/готовый 0/домашний на кнопках.
Кодировщик NVMPG такой же, как и обычный MPG. Но выбор оси и скорости
Используйте порт USART вместо общего порта.

Характеристики:

1) Высокая производительность, низкие цены
2) экран TFT 2,2'
3) 10 кнопок
4) напряжение 5 В постоянного тока
5) 8-проводная линия управления
6) 6-осевые координаты/сброс/FRO/SRO/SJR/шпиндель отображаются на экране

Уведомление и защита

Мощность
