Электронный интеллектуальный серводвигатель 3 0 кВт 4 5 трехфазный напряжение 360 420

Электронный интеллектуальный серводвигатель 3 0 кВт 4 5 трехфазный напряжение 360 420

Установка Шаг за шагом

1. Подключите U. v. W к трехфазному 380V живому проводу
.

2. N подключен к нейтральному проводу. Диаметр домашнего провода не может быть ниже, чем живой провод, и лучше быть на один размер больше, чем живой провод, и он должен быть прочно подключен.

3. Нейтральная линия играет роль трехфазного баланса. В соответствии с трехфазным четырехпроводным расчетом потери, нет выключателя, выключателя или кабельной системы может быть подключен между нейтральной линией от сети к N узлу электронного трансформатора.

4. Проверка без нагрузки (без подключения серводвигателя): после подключения U, vw N, включите питание, Используйте мультиметр для измерения нормального напряжения между L2 и L3, это 190 ± 10 В. Если напряжение в этих двух точках является ненормальным, оно не может быть подключено к сервоприводу. Устройство.

5. Выключите питание и подключите к сервоприводу. Электронный трансформатор L 21l3 соответственно подключен к сервоприводу L1 L2 3. Это очень важно. Он не должен быть подключен неправильно, в противном случае сервер не будет работать нормально; (одиночная мощность сервера Yaskawa превышает 3 кВт (включая 3 кВт), Пожалуйста, подключите согласно рис. 2; mitsubishi MR-E, Hollysys, DK серии, пожалуйста, подключите согласно рис. 3)

6. Строго запрещено подключаться в любом месте, за исключением источника питания серводвигателя между L \ 2/L3, в противном случае это вызовет отклонение рабочей точки и повредит электронный трансформатор.

7, место, где используется однофазная мощность AC220 на оборудовании, например, кабельная система 220 В, вентилятор охлаждения 220 В... И т. Д. Можно использовать провод в режиме реального времени и нейтральный провод перед электронным трансформатором для питания (лучше всего использовать один (однофазный блок питания трансформатора 380 В до 220 В)

8. В том случае, если транспортное средство имеет трехфазные асинхронные 220V мотор, и электронный трансформатор не может поставлять питание к нему, рекомендуется использовать трехфазные асинхронные 380 мотора.

9. Повторно проверьте вышеуказанную проводку и включите ее после подтверждения правильности. Сервопривод показывает, что он готов к работе, что означает, что все может работать нормально.

Перегрузка, Перегрузка по току, перенапряжение, защита от перегрева

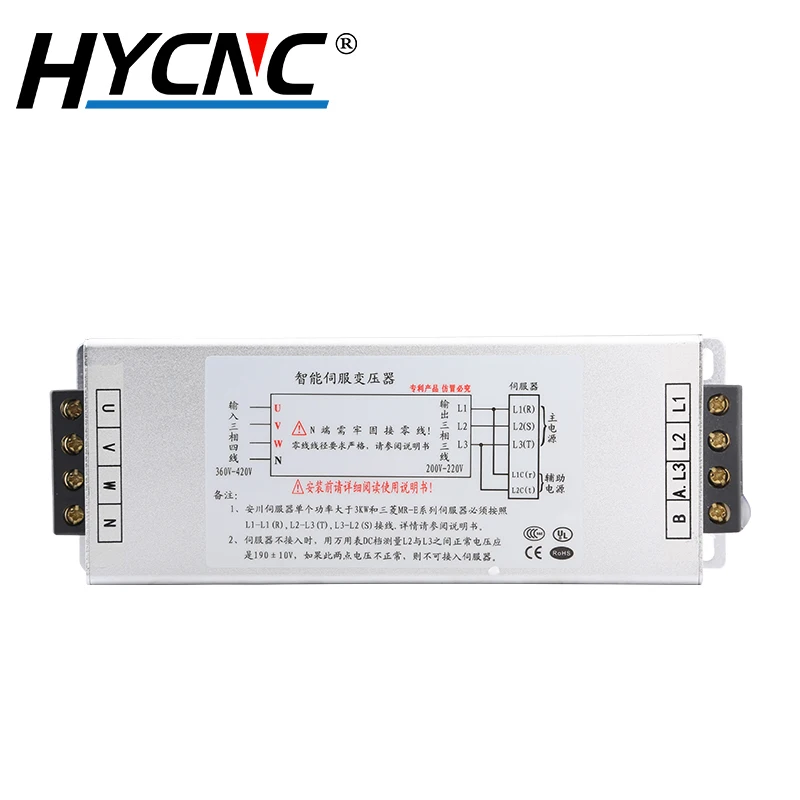

Рис. (1) общий режим проводки:

1. Выходной L1-L1, L2-L2 и L3-L3 должны строго соответствовать.

2. Если одна мощность сервера Yaskawa превышает 3 кВт (включая 3 кВт), Пожалуйста, подключите, как показано на рис. (2).

3. Если серия сервопривода Mitsubishi MR-E, Hollysys, DDK и другие приводы не имеют блока питания управления, Пожалуйста, подключите, как показано на рис. (3).

Рис. (2) Одиночная мощность сервера Yaskawa больше, чем

3 кВт (включая 3 кВт). Режим проводки:

Примечание: 1. Выходной L1-L1, L2-L3. L3-L2 должна быть строго соответствующей.

2. Для серводвигателя Yaskawa ниже 3 кВт, Пожалуйста, подключите согласно рис. (1).

Рис. (3) Режим проводки серии Mitsubishi MR-E, Hollysys,
DDK и другие накопители без контрольной мощности:

Примечание: 1. Выходная L1-R, L2-T и L3-S должна быть строго соответствующей.

2. Для других серий приводов Mitsubishi, Пожалуйста, подключите согласно рис. (1).

Пожалуйста, внимательно проверьте связь между выходом
Трансформатор и серводвигатель!

Интеллектуальная регулировка

По требованию, автоматически Отрегулируйте ток в соответствии с током, требуемым серводвигателем

Рабочая схема

Трехфазного четырехпроводного вход

Эффективный и стабильный

Низкое энергопотребление, стабильная Выходная энергия, анти-помехи, меньше тепла, нет необходимости в радиаторе
