Руководство по заказу:

Набор DIY: комплект, SMT был завершен, другие части должны быть сварены самостоятельно.

Готовая доска: готовая доска, которая была сварена и протестирована.

Акрил: законченный декодер с акриловым чехол.

ЦАП поддерживает 24 бит 192K Гц

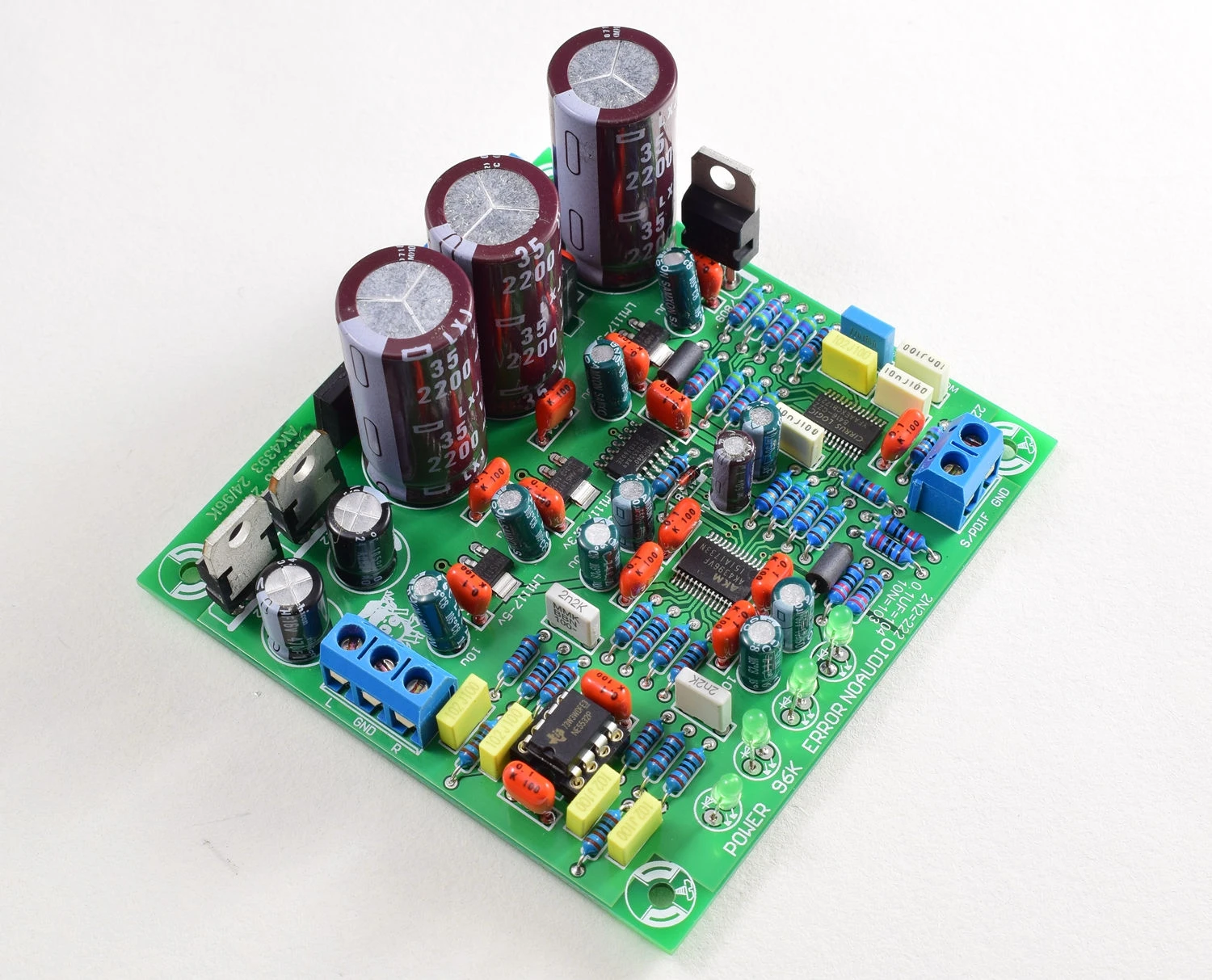

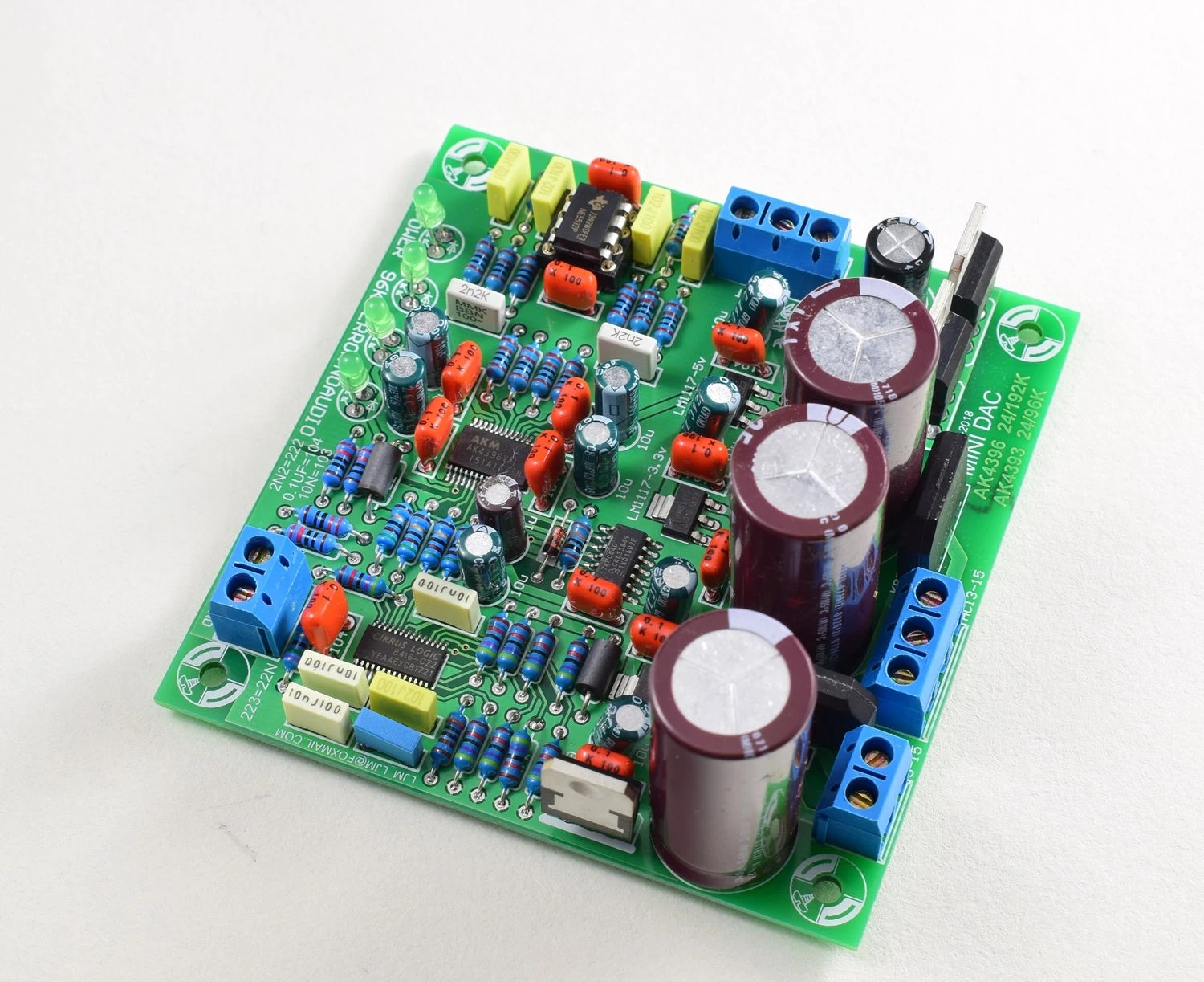

Схема чипа: CS8416 + AK4396 + NE5532P

Размер: около 80 мм * 80 мм

Источник питания: dual 13-15 в + single 9-15 в, или только dual 13-15 в

В комплект входят все детали на картинке. После покупки, вы должны припаять самостоятельно. В то же время, чтобы уменьшить сложность пайки для новичков, все детали микросхемы были паяны на печатной плате.

Обратите внимание, что все наборы DAC нельзя паять паяльником 220 В. Это вызовет статическое электричество, чтобы повредить чип.

Для пайки необходимо использовать паяльную станцию с постоянной температурой выше 936.

В комплекте используются новые оригинальные компоненты от основных производителей.

DAC AK4396 индикаторы производительности:

AK4396-высокопроизводительный стереоdac для дискретного режима DVD-аудио 192 кГц, включая
24-битный цифровой фильтр. Использование многобитной архитектуры AKM для своего модулятора AK4396 обеспечивает широкий динамический
Диапазон, сохраняя линейность для улучшения производительности THD + N. AK4396 имеет полный дифференциальный SCF
Выходы, устраняя необходимость в конденсаторах переменного тока и увеличивая производительность для систем с
Чрезмерное дрожание часов. AK4396 принимает 192 кГц PCM данных и 1-bit DSD данных, идеально подходит для широкого диапазона
Приложений, включая DVD-аудио и SACD. AK4396 имеет полностью функциональную Совместимость с
AK4393/4/5 и более низкое рассеивание энергии.

• 128x Oversampling
• Частота дискретизации: 30 кГц ∼ 216 кГц
• Цифровой фильтр 24 бит 8x (опция медленного сворачивания)
Пульсация: ± 0,005дб, затухание: 75 дБ
• Высокая устойчивость к дрожанию часов
• Дифференциальный выход с низким искажением
• Доступны входные данные DSD
• Цифровое снятие акцентов для дискретизации 32, 44,1, 48 кГц
• Мягкий бесшумный
• Цифровой аттенюатор (линейный 256 шагов)
• THD + N:-100 дБ
• DR, S/N: 120 дБ
• Вход/F Формат: MSB, 16/20/24bit LSB, I2S
• Основные часы: нормальная скорость: 256fs, 384fs, 512fs, 768fs или 1152fs

Печатная плата изготавливается постоянным производителем, и ее тестируют летающие зонды. Убедитесь, что цап после сварки может быть успешно включен немедленно.

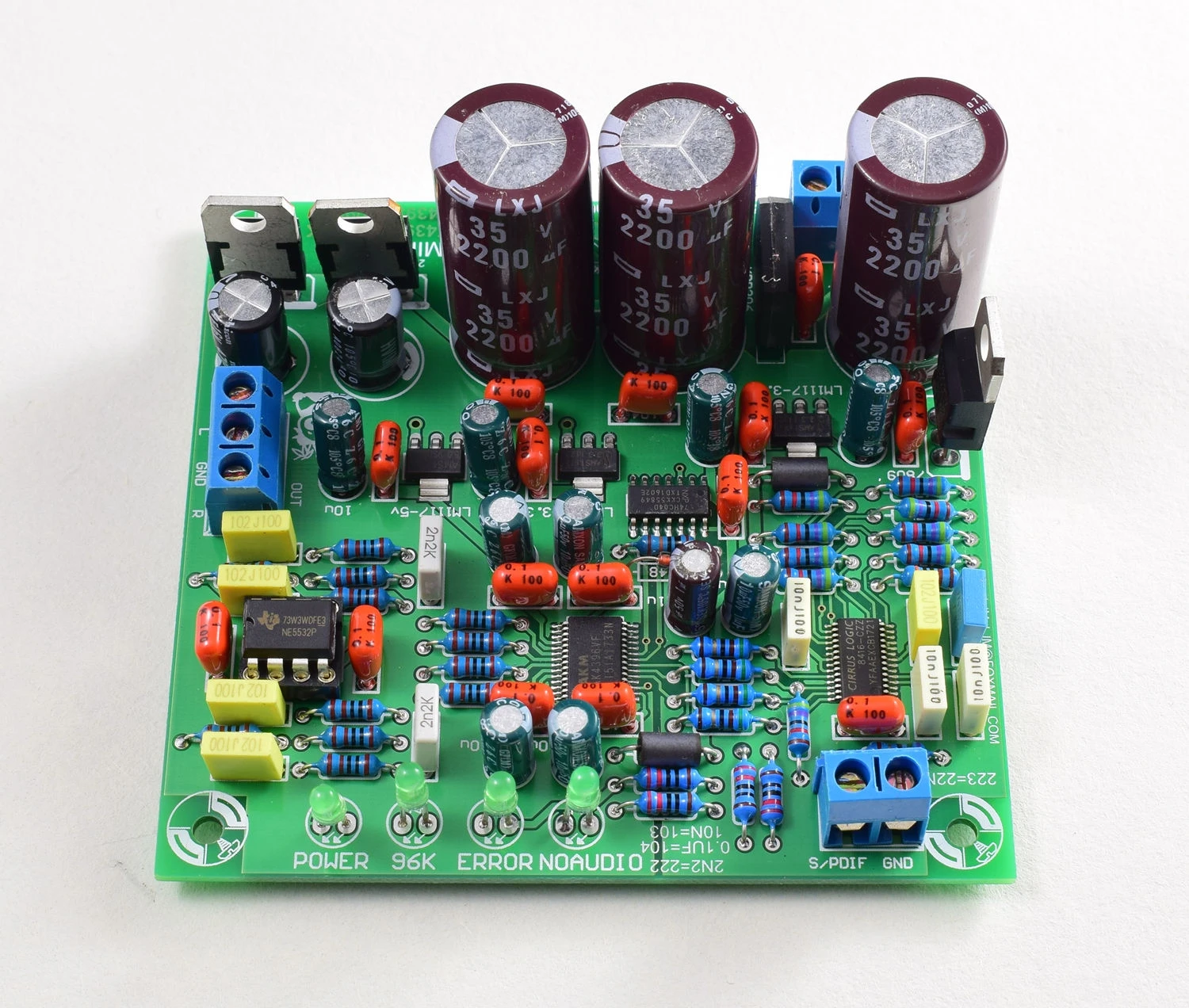

● Имеют общие показания состояния:
1. Индикатор питания

2. 96K, когда частота дискретизации входного коаксиального сигнала больше или равна 88,2 K, светильник будет повышен.

3. Ошибка, это будет светильник, когда коаксиальный сигнал не заблокирован, как правило, коаксиальный сигнал не подключен, или неправильный коаксиальный сигнал является входным.

4. Нет аудио, некоторые плееры, у которых есть dvd-плееры в своих домах, также могут использовать этот декодер для улучшения качества звука, когда dvd-плееры воспроизводят компакт-диски. В то же время, звук какой-то обычный DVD видео диски с 2-х канальный звуковых дорожек, также может быть декодирован. В тех случаях, когда цифровой выходной сигнал от DVD коаксиальный MINI2496 не 2-х канальный данных PCM, этот светильник будет снова, и MINI2496 войдет в состоянии отключения. Декодер без функции отключения звука выводит цифровой шум при приеме DTS или AC3 цифрового сигнала.



● MINI2496 необходимо использовать только набор AC13-15V двойным источником питания и набор AC9-15V с одним источником питания. Вы также можете короткие две прокладки на задней части печатной платы, так что набор AC13-15V двойных источников питания может работать. Снижает требования к питанию. Трансформатор более 10 Вт.

Основные параметры

● Масштабируемая программа выбора чипов.
Цифровой приемник использует CS8416 с отличной производительностью и стабильной работой. В то же время включена собственная функция удаления дрожания чипа (то есть устранение дрожания), И CS8416 непосредственно передает сигнал IIS на чип преобразования ЦАП AK4395 после завершения преобразования SPDIF в сигнал IIS.
AK4395-это отличный DA конвертер, произведенный японской компанией AKM. Продукция компании не так хорошо известна как TI BB AD и Philips в мире DIY, но они очень часто используются во внешних звуковых картах и профессиональном записывающем оборудовании. Например, внешняя звуковая карта ECHO's GINA2496, которая продается около 3K, использует AK4393. Внешняя звуковая карта RME FF400 и инновационная EMU0404 все используют чипы AKM. Среди них EMU0404 использует модель AK4395.
С AK4393, AK4394, AK4395 и AK4396 совместимы модели, MINI2496 также имеет высокую игровую способность. Аналоговый сигнал, Преобразованный микросхемой AK, затем входит в схему LPF, состоящую из часто используемых двойных op усилителей, таких как NE5532. В то же время он оснащен высококачественными ИС-розетками от Zhengling Seiko. Вы можете свободно заменить op amps, такие как OP275 OPA2604 LM4562, чтобы изменить вкус.

● Простая, но не усадочная схема электропитания. В цифровой части используется двухступенчатый регулятор низкого напряжения, а в операционном усилителе используется одноступенчатый регулятор напряжения 78-79. Звук более живой. В то же время чип DAC и VD VA на CS8416 используют свои соответствующие патчи 1117 регулируемые источники питания, которые поставляются отдельно, И цифровой источник питания двух чипов отделен магнитными бусинами. В то же время рядом с каждым активным устройством находится независимый отделочный конденсатор.

Если Трансформатор источника питания имеет только переменный ток 12 В, и нет переменного тока одного напряжения 9 В.

Затем вы можете коротать две точки на задней части печатной платы. Используйте только пару переменного напряжения.
