17 ''18'' 19 ''21'' QS 273 V3 комплекты велосипедных моторов с контроллером SVMC72150 150A BLDC и tft-дисплеем 750C для электровелосипеда

Для 273 комплектов электродвигателей для электровелосипеда, может использоваться для электрического велосипеда, высокая мощность для электрического велосипеда.
Особенно подходит для электрического велосипеда, максимальная скорость 60 км/ч до 100 км/ч, зависит от шины.

Пожалуйста, подтвердите скорость вращения и тип шин после размещения заказа.

-Посылка в том числе-

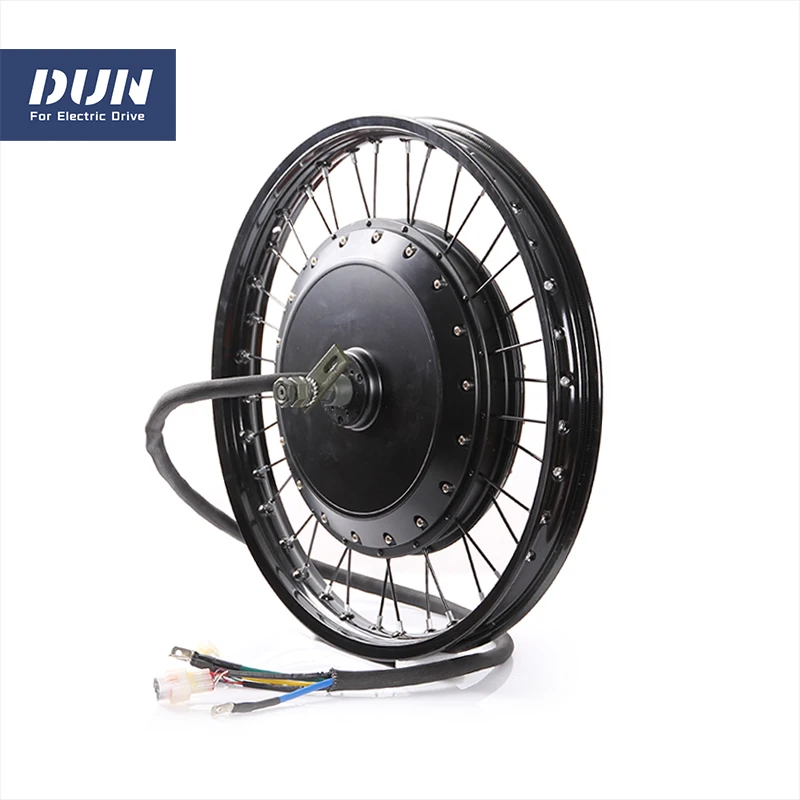

1 комплект x кружевной обод 17 ''18" 19 "21" QS 273 40H V3 комплекты колес с шинами и трубкой
1 шт. контроллер Sabvoton SVMC72150-M V2
1 шт. x TFT 750C дисплей
1 шт. x USB кабель Sabvoton для программы
1 шт. x ссылка для загрузки руководств и программного обеспечения

-Ключевые особенности-

1). Простота изготовления электрического велосипеда. Коробка передач, вал передачи, сцепление нет необходимости. Которые экономят место.
2). Он может быть установлен в задней части, чтобы сэкономить больше места для батареи.
3). Поддержка регенеративного торможения
4). Высокая эффективность: 85 ~ 92%

-Руководство по заказу-

1). Убедитесь, что выпадение двигателя 152 мм подходит для установки вилки велосипеда.
2). Подтвердите данные о скорости кв или напряжения перед отправкой. Мы предлагаем 3,5 T(72v 870rpm), 4T(72v790rpm), 5T(72v 580rpm) на выбор.
3). Какой тип шин вы хотите? У нас есть вездеходные и внедорожные шины на выбор.
4). Какая шнуровка вам подходит? 0 крест или 1 крест? Мы рекомендуем 1 крест прочнее.

-Спецификация двигателя-

1). Тип двигателя: внешний ротор BLDC, мотор-концентратор с датчиком Холла
2). Конструкция двигателя: двойная ось без обода мопеда (Интегрированная), 36 спицевых отверстий, OD 4,2 мм
3). Подходящий размер обода: 17 дюймов, 18 дюймов, 19 дюймов, 21 дюйм обод колеса мопеда
4). Высота магнита: 40 мм, 16 пар полюсов
5). Статор: алюминиевый сердечник
6). Номинальная мощность: 4000 Вт, пик 8000 Вт
7). Скорость: 60KPH-120KPH, он настроен, genearlly мы проектируем как 72V90KPH.
8). Диапазон рабочего напряжения: 48-96 в, будет 72 в по умолчанию.
9). Максимальный крутящий момент около 266.0N.m
10). КВ: 8,05/10,97/12,08/13,33 (опционально)
11). Термический зонд: KTY83-122 (по умолчанию, опционально)
12). Максимальная эффективность около 88%
13). Рабочая температура: 70-120 ℃, Пик 150 ℃
14). Тип тормоза: дисковый тормоз (по умолчанию), PCD6 * 44 мм для велосипеда
15). Выдвижная/задняя Ширина вилки для установки: 152 мм
16). Два зала с водонепроницаемыми соединителями (один для использования, один для запасных)
17). 14 мм Метрическая длина резьбы для одиночного/3 скоростного свободного колеса
18). Балетки 12 мм
19). 16 мм ² поперечное сечение фазового провода (не включая изоляционный слой)
20). Класс водонепроницаемости: IP54
21). Цвет: черный (по умолчанию)
22). Вес нетто/вес брутто: 17,5 КГ/18,5 кг

-Рисунок-

-Детали контроллера и дисплея-

-Спецификация контроллера-

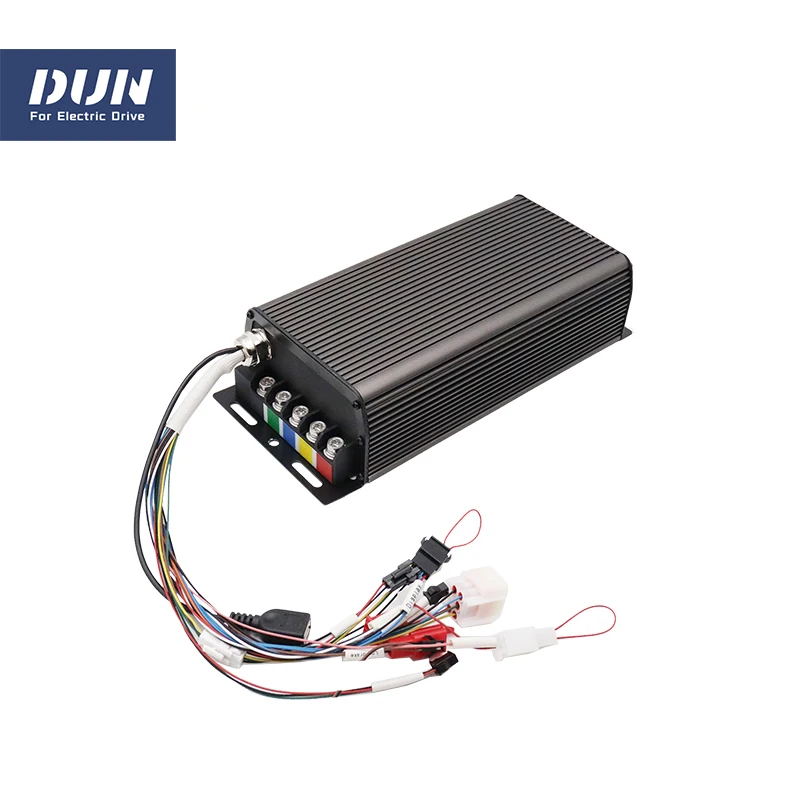

MQ(Sabvoton) бесщеточный контроллер двигателя постоянного тока-SVMC72150-M V2
1) Модель: SVMC72150-M V2
2) Доступное Напряжение батареи: 48-72 в
3) доступная мощность двигателя: 3 кВт-4 кВт
4) пиковый ток фазы: 350A
5) ток постоянного тока: 150a
6) Рабочая связь: Датчик Холла
7) стандартный размер: 275 мм * 120 мм * 62 мм
8) Вес: 2,3 кг
9) деформация дроссельной заслонки Рабочее напряжение: 0-5 В
10) Детали Mosfets: 24FET
11) Материал корпуса: алюминий
12) дизайн контроллера: бесщеточный контроллер двигателя постоянного тока с синусоидальной волной
13) Поддержка программируемого ПК и телефона
14) Сертификация: CE, CCC

-Поверхность программного обеспечения-

-Детали дисплея 750C-

TFT750C цветной дисплей для электровелосипеда
Размер экрана: 3,2 дюймов
Напряжение: 24 В/36 В/48 В/52 В постоянного тока, 60 В-72 В должно быть настроено на заказ.
Ограничение скорости: 99 км/ч
Яркость: 5-уровневый
Уровень скорости PAS: 0-9 уровень
Показать уровень заряда батареи, скорость, расстояние, мощность и многое другое
Протокол: UART
Высококонтрастный IPS цветной матричный дисплей
Совместим с контроллером Sabvoton SVMC-750C серии.
Водонепроницаемость: IP65
Рабочая температура: -20 ~ 70 ℃
Температура хранения: -30 ~ 80 ℃
Подходящий диаметр руля: 22,5 22,5/25,4/31,8 мм
Пресс ключ длина кабеля: 24,5 см
Длина кабеля питания: 46 см
Тип штекера: 5-контактный разъем водонепроницаемый быстрое освобождение женский
Размеры: (Ш) 110 мм x (H)68 мм (4,33x2,68 дюймов)
Вес: 350 г

-Рекомендация-
