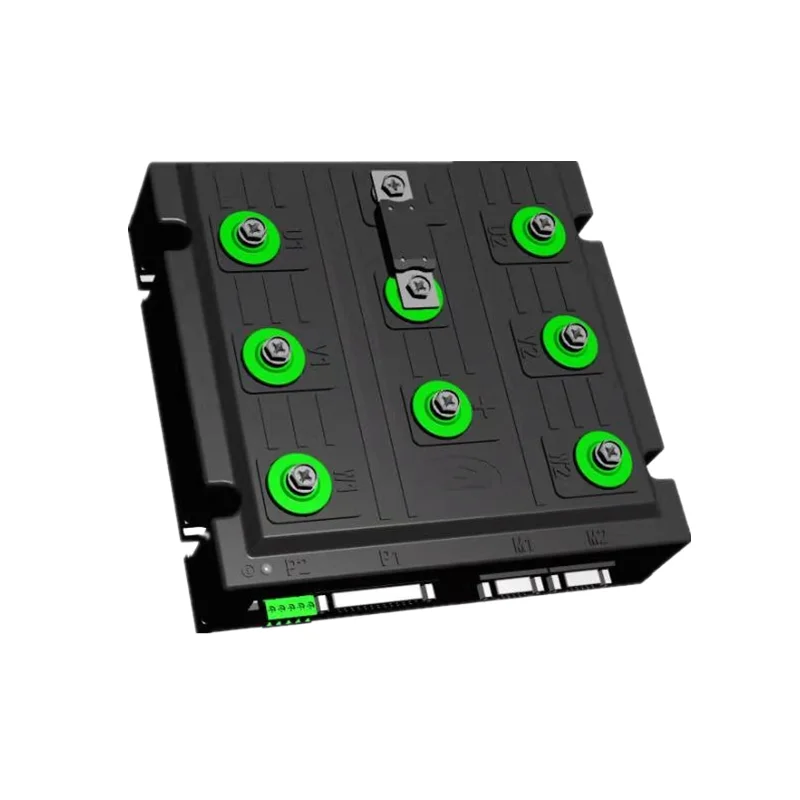

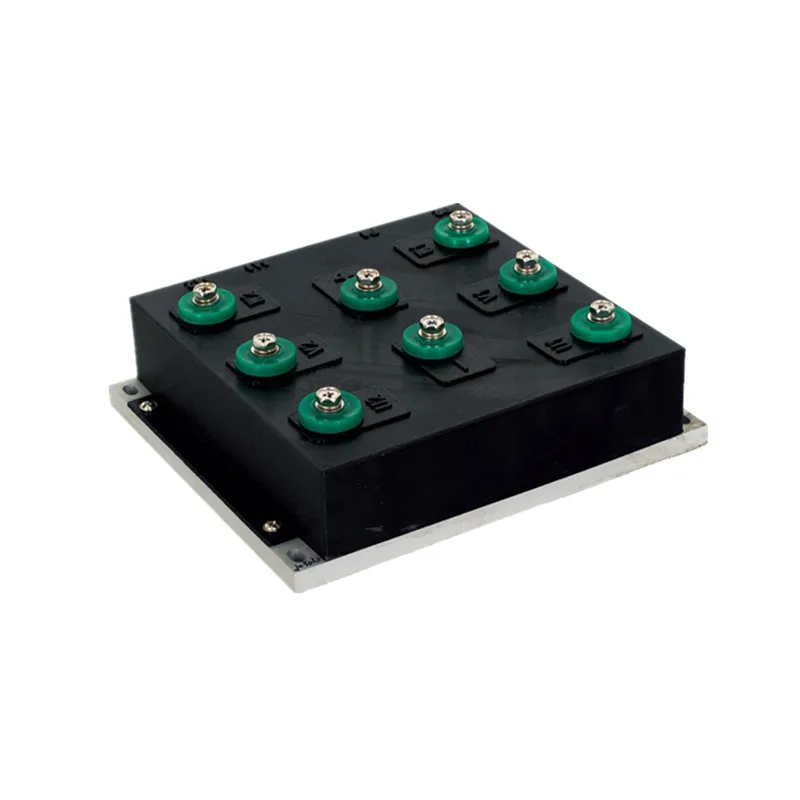

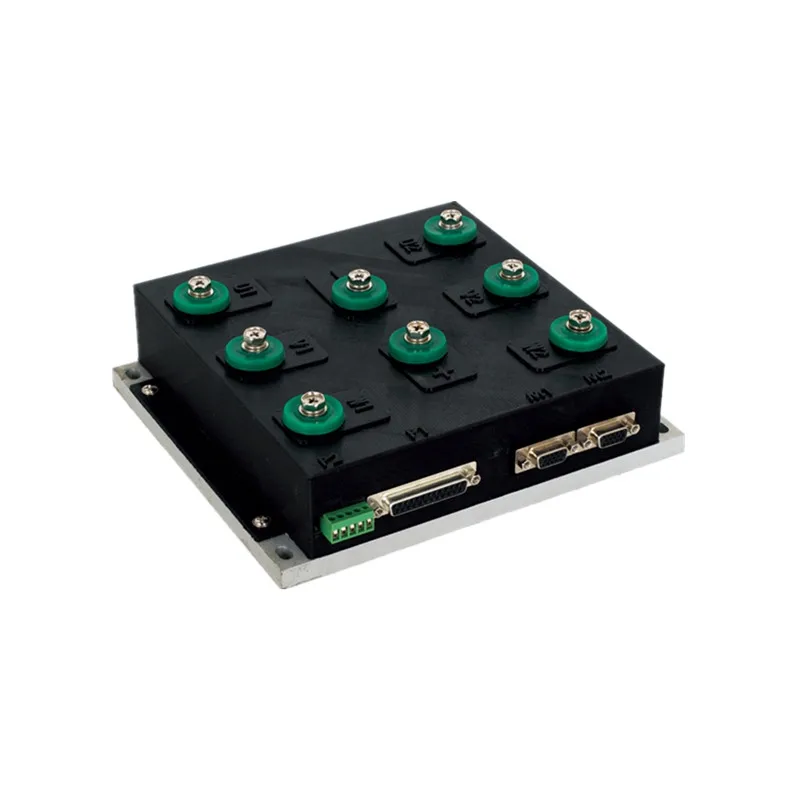

Высокая точность, высокая мощность, 24 В, 1500 Вт, 48 В, 2000 Вт, 3000 Вт, а, RS232, может управлять двухканальным сервоприводом двигателя bldc для тяжелых AGV

LKBS481502

LKBS481501ЭтоИнтеллектуальный бесщеточный сервоконтроллер постоянного тока. Используется 32-битный высокопроизводительный микроконтроллер, усовершенствованный алгоритм управления движением подходит для внешней стороны квадратурного входа кодировщика для завершения открытого цикла и скорости замкнутого цикла, под замкнутым крутящим моментом автоспорта. Контроллер с несколькими аналоговыми входными портами, импульсным входным портом и цифровым портом ввода-вывода, может через специальное программное обеспечение переопределить его функции. УниверсальныйRS232 последовательный порт связи, CANШина, может широко использоваться в автоматизации.

Подходит для вождения постоянного магнита синхронный серводвигатель, низковольтный серводвигатель переменного тока.

Мотор: 24 в 1500 Вт,48В1500 Вт-4000 Вт.

Постоянный ток80АНа канал, Максимальный пиковый ток 160 А (Можно установить).

Рабочая мощность постоянного тока + 24 ~ 60 В ± 10%.

Режим скорости, режим крутящего момента, Режим позиции (на заказ).

Блок питания

Номинальная рабочая мощность: 24-60 В постоянного тока.

Предельный Диапазон источника питания: 19--65VDC.

Может обеспечить мгновенную перегрузку тока в 2 раза продолжительным током.

Компоненты обратной связи

Инкрементный кодер (ОбщиеПродукт)

ЭксплуатацияОкружающая среда

Рабочая температура: -25 ~ 55 °C (в зависимости от температуры окружающей среды).

Температура хранения: -35 ~ 65 °C (в зависимости от температуры окружающей среды).

Влажность: 5%-90% относительной влажности, конденсация (25 °C)

Уровень защиты: IP54.

Изоляционные характеристики: вход в шасси в постоянного тока, ток утечки мА. Сопротивление изоляции 20 МОмИБольше.

ТрехслойныйИНГТребования: отвечает требованиям трехЗащита(Пыль, влага, солевой спрей).

Требования к вибрации: частота 5 Гц ~ 25 Гц, амплитуда 3 мм, 0,09 ГГц.

25 Гц ~ 200 Гц, амплитуда 1,47 мм, 116 г.

ПАраметр

Этикетка

Значение параметра

Блок

VНапряжение

U

9-18

VDC

Максимальный непрерывный ток

IC

25

А

Максимальный пиковый ток

IМакс

50(1sЗащита от перегрузки по току)

А

Частота переключения ШИМ

FШИМ

10

КГц

Источник питания выходного энкодера

+ 5vout

5

VDC

ICc

100

Ма

Цифровой вход

EN,DIR

Срез (высокий уровень): менее 1 мА

Brakeover(Низкий уровень): 3 ~ 7 мА

Ма

Импеданс аналогового входа

Односторонний вход

20

КОм

НАПРЯЖЕНИЕ аналогового сигнала

Односторонний вход

0 ~ 5 В

V

ПодЗащита от напряжения

Vu

9

V

НадЗащита от напряжения

Vo

18

V

Рабочая температура

Промышленный Класс (стандартный продукт)

-25 ~ + 55

℃

Военный класс

-40 ~ + 65

ХранениеТемпеРТемпература

Промышленный Класс (стандартный продукт)

-35 ~ + 65

℃

Военный класс

-55 ~ + 85

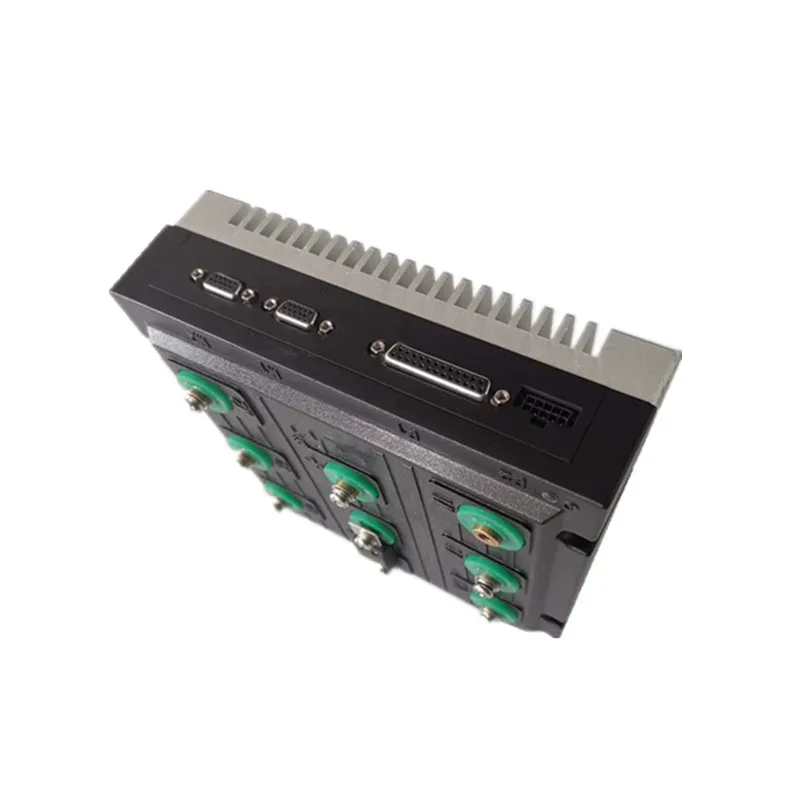

25PIN

Порты и разъёмы

Определение

Функция

1

Рефб

Вход аналогового сигнала двигателя 2 (0-5 В)

2

B-Rew

Двигатель 2 задний

3

A-Rew

Двигатель 1 задний

4

GND

0 В

5

B-Ke

Reserved

6

B-RC

Входной сигнал двигателя 2 RC(1 МС-1, 5 МС-2 мс)

7

+ 5В

+ 5vout

8

A-Tem

Вход датчика температуры двигателя 1(MF52A104F3950)

9

GND

0 В

10

11

12

TX

RS232-TX

13

CAN-H

CAN-H

14

Рефа

Вход аналогового сигнала двигателя 1 (0-5 В)

15

Б-для

Двигатель 2 вперед

16

A-For

Двигатель 1 вперед

17

+ 5В

5vout

18

А-ке

Reserved

19

A-RC

Входной сигнал двигателя 1 RC(1 МС-1, 5 МС-2 мс)

20

GND

0 В

21

B-Tem

Вход датчика температуры двигателя 1(MF52A104F3950)

22

GND

0 В

23

+ 5В

5vout

24

RX

RS232-RX

25

CAN-L

CAN-L

Автоматический управляемый автомобиль, Интеллектуальный робот, гусеничный автомобиль, противопожарный робот, робот-разборщик, робот-гид для покупок, медицинский робот, спасательный робот, робот для проверки маршрута, робот для тематического парка,Гусеничная машина.Специальный двигатель для высокоскоростного BLDCМOtorНамотка, Подметальная машина, Прецизионная автоматизированная машина, сельскохозяйственное и промышленное оборудование.Промышленная автоматизация, системы отслеживания, панорамирования и наклона.
