Временной модуль постоянного тока 5в-36в зеркальный светодиодный дисплей таймер

0,1 во-вторых (маленький) ~ 999 минут () с плавной регулировкой
Этот продукт прост в использовании и мощный, но покупатели, пожалуйста, внимательно прочитайте инструкции по эксплуатации этого продукта. Это очень практичный продукт.

Особенности и использование модуля:
1. Реализовать высокую частоту быстрого и частого включения и выключения цепи, неограниченное время переключения;
2. Не будет шума во время процесса включения, без электрической искры, без электромагнитных помех;
3. Срок службы больше, чем у обычных электромагнитных реле;
4. Используется двойной МОП-параллельный активный выход, низкое внутреннее сопротивление, больший ток, сильная мощность, 15а, 400 Вт при комнатной температуре, которая может удовлетворить использование большинства оборудования;
5. Он часто используется для управления двигателями, лампами, светодиодный полосками, двигателями постоянного тока, миниатюрными водяными насосами, соленоидными клапанами и т. д. Через этот модуль эти устройства можно легко управлять светодиодный, что очень удобно.

Основные характеристики модуля:
1. Широкое напряжение (5 ~ 36 В), большинство оборудования может быть использовано, очень удобно;
2. Интерфейс четкий и простой, мощный, легко понять и почти отвечает всем вашим потребностям;
3. Есть ключевая функция аварийной остановки (кнопка остановки), с защитой обратного соединения, обратное соединение не горит;
4. Различные параметры OP, CL, LOP могут быть установлены, эти параметры независимы друг от друга и сохранены отдельно;
5. Все заданные параметры автоматически сохраняются после отключения питания.

Режим работы:
Режим P1: после срабатывания сигнала, реле включено для времени OP, а затем выключено; Во время OP, следующие операции
P1.1: сигнал недействителен, когда срабатывает снова
P1.2: сигнал срабатывает снова для повторной синхронизации
P1.3: сигнал запускает сброс снова, реле отключено, и время останавливается;
P-2: подайте сигнал триггера, после того, как реле выключено для времени CL, реле включено для времени OP, после завершения синхронизации, реле выключено;
P3.1: подайте сигнал триггера, после того, как реле включено для времени OP, реле отключится для времени CL, а затем цикл вышеуказанных действий, передавайте сигнал снова в цикле, реле отключится и остановит время; Количество циклов (LOP) Может быть установлен;
P3.2: Нет необходимости триггерного сигнала после включения питания, время включения реле OP, время выключения CL, указанные выше действия циклируются; Количество циклов (LOP) может быть установлен;
P-4: Функция удержания сигнала. Если есть сигнал триггера, таймер очищается и реле остается включенным; Когда сигнал исчезает, реле отключено после синхронизации OP; Во время времени, есть другой сигнал, И таймер очищается;

Параметры продукта:
1: Рабочее напряжение: 5 В-36 В постоянного тока;
2: источник сигнала триггера: высокоуровневый триггер (DC 3,0 V-24V) заземление сигнала и заземление системы не находятся в одном месте, чтобы улучшить способность системы от помех (также может быть короткое замыкание на общей земле)
3: Выходная мощность: постоянный ток 5в-36в, постоянный ток 15А при комнатной температуре, мощность 400 Вт! При дополнительных условиях рассеивания тепла ток может достигать 30A.
4: Ток покоя: 15 мА

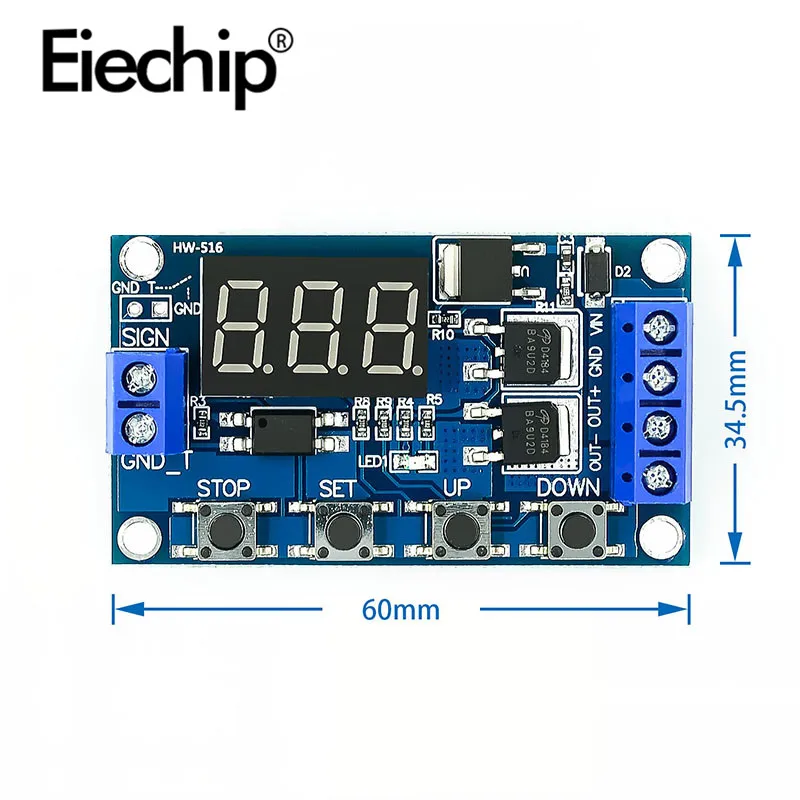

5: Услуги жизни: неограниченный переключения; Рабочая температура: от-40 до 85 °C; Размер: 6,0*3,4*1,2 см
6: с изоляцией оптопары, повышенной устойчивостью к помехам, промышленной печатной платой, заданные параметры будут запоминаться навсегда после отключения питания.
Обратите внимание:
Модуль является активным выходным напряжением, а напряжение на выходе (конец нагрузки) равно входному конечному напряжению (постоянный ток 5в-36в).
Полюсы «DC +» и «load' +» имеют внутреннюю короткую схему, но полюсы «DC-» и «load'-» не могут быть короткого замыкания во время использования, В противном случае нагрузка не будет контролироваться для включения и выключения, что эквивалентно нагрузке, поскольку она всегда заряжена.
Диапазон времени
0,1 во-вторых (маленький) ~ 999 минут () с плавной регулировкой

Как выбрать диапазон времени:
После установки значения параметра в интерфейсе выбора режима нажмите кнопку стоп, чтобы выбрать диапазон синхронизации;
XXX. Десятичная точка находится в том месте, а диапазон времени: от 1 секунды до 999 секунд
X X.X Десятичная точка в десять место, диапазон времени: 0,1 секунды, чтобы 99,9 секунд
X. Все десятичные точки горят, диапазон времени: от 1 минуты до 999 минут
Например, если вы хотите, чтобы установить OP до 3,2 секунд, переместите знака после запятой, относящиеся к х место, и цифровая трубка будет отображать 03,2
Описание параметра: OP on time, CL off time, LOP cycle times (1-999 раз, "---" представляет бесконечные циклы)
Эти параметры независимы друг от друга, но каждый режим разделяет эти параметры. Например, если в режиме on-time OP установлено 5 секунд в P1.1, и пользователь хочет переключиться в режим P1.2, то при входе P1.2 для установки соответствующих параметров, ОП также будет 5 секунд;
В главном интерфейсе (display 000), короткое нажатие кнопки SET, он отобразит OP (CL, LOP) и соответствующее время XXX;
Если есть только OP (например, mode P1.1, P1.2, P1.3) Время в режиме, то короткое нажатие клавиши SET будет отображать только OP и соответствующее время;
Если есть OP, CL, LOP в режиме (например, mode P3.1, P3.2), короткое нажатие кнопки SET отобразит OP и соответствующее время, CL и соответствующее время, LOP и соответствующее время;
После настройки режима вы можете легко просмотреть параметры, установленные в режиме тока, одним нажатием кнопки set на главном интерфейсе, что очень удобно!

Как установить параметры:
1. Сначала Определите режим работы реле;
2. В соответствии с режимом работы реле, в главном интерфейсе (когда модуль включен, он будет мигать текущий Рабочий режим (по умолчанию P1.1 режим), затем введите основной интерфейс) «нажмите кнопку SET в течение 2 секунд, а затем отпустите», введите интерфейс выбора режима, И выберите режим, который будет установлен коротким нажатием кнопок вверх и вниз (P1.1 ~ P-4);
3. После выбора режима (например, P3.2) нажмите кнопку set, чтобы задать соответствующие параметры. В это время параметры будут мигать (OP on time, CL off time, LOP cycle times ("--" представляет бесконечный цикл), отрегулируйте значение параметра вверх и вниз, Поддерживайте Длительное нажатие (быстрое увеличение или уменьшение) и короткое нажатие (Увеличение или уменьшение на 1 единицу); После установки значения параметра нажмите кнопку стоп, чтобы выбрать положение десятичной точки, выберите диапазон времени (соответствующего времени 0,1 во-вторых ~ 999 минут); Короткое нажатие клавиша настройки, чтобы установить следующий параметр текущего режима, Процесс такой же, как и выше;
4. После установки параметров выбранного режима нажмите и удерживайте кнопку SET в течение 2 секунд, а затем отпустите его. Режим настройки в данный момент будет мигать, а затем вернуться к основному интерфейсу. Настройка параметров удачная, очень простая!
Основной интерфейс: «000» (без запятой) отображается, когда реле не работает, и есть Десятичная точка, когда реле работает, что очень ясно!
Интерфейс выбора режима: Нажмите кнопку SET, чтобы войти, после завершения настройки нажмите кнопку SET, чтобы выйти и вернуться к основному интерфейсу, очень просто!

Функция остановки расширения:
Режим включения реле:
1. ВКЛ: реле разрешено проводить во время проведения операции;
2. Выключение: реле запрещено проводить и всегда выключено;
Короткое нажатие кнопки СТОП на главном интерфейсе для переключения между включением и выключением, текущее состояние будет мигать, а затем вернуться к основному интерфейсу. (Эта функция является функцией аварийной остановки, одна кнопка для открытия и закрытия реле)
