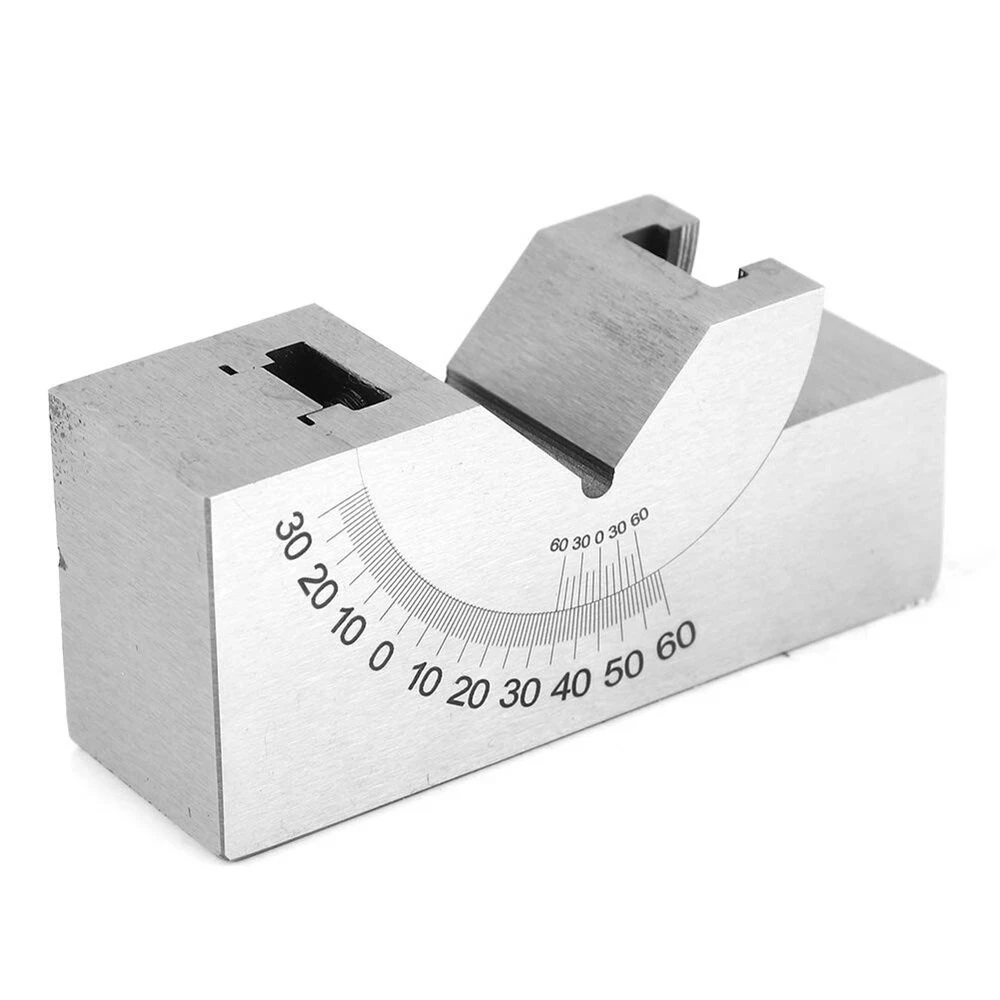

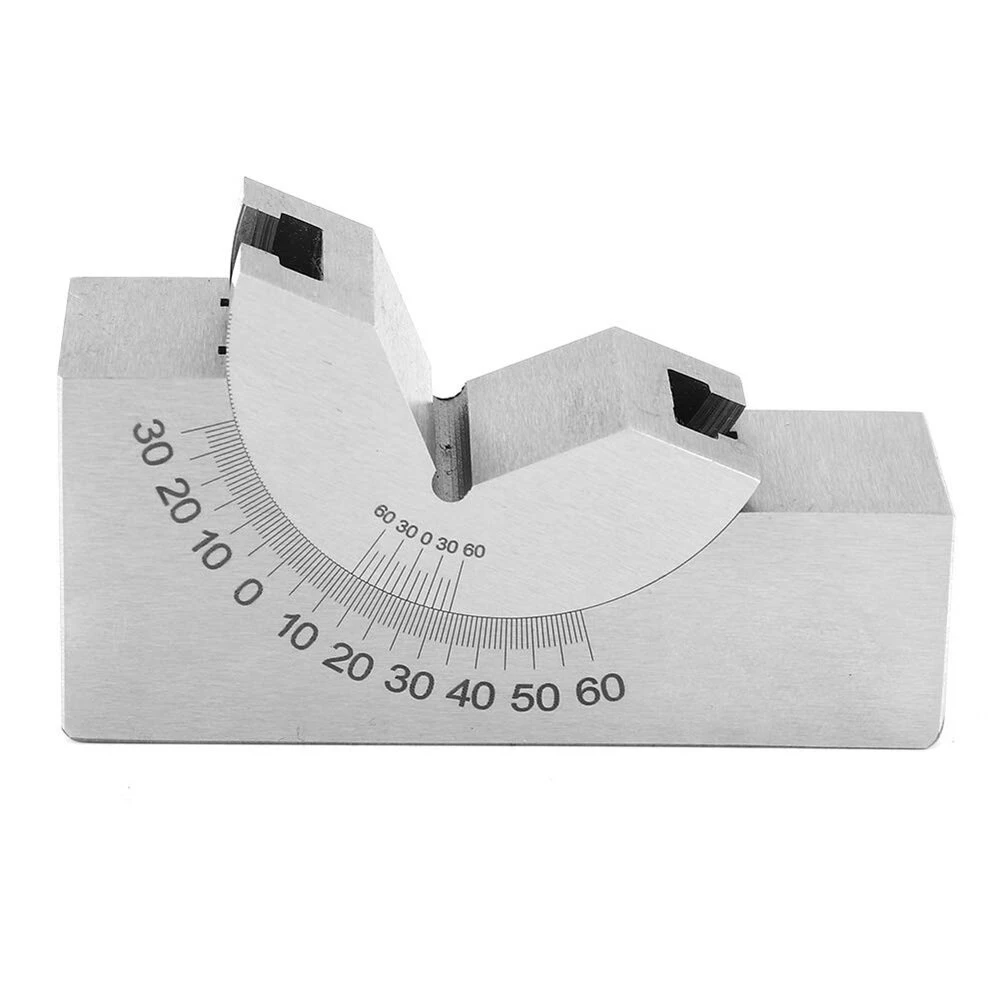

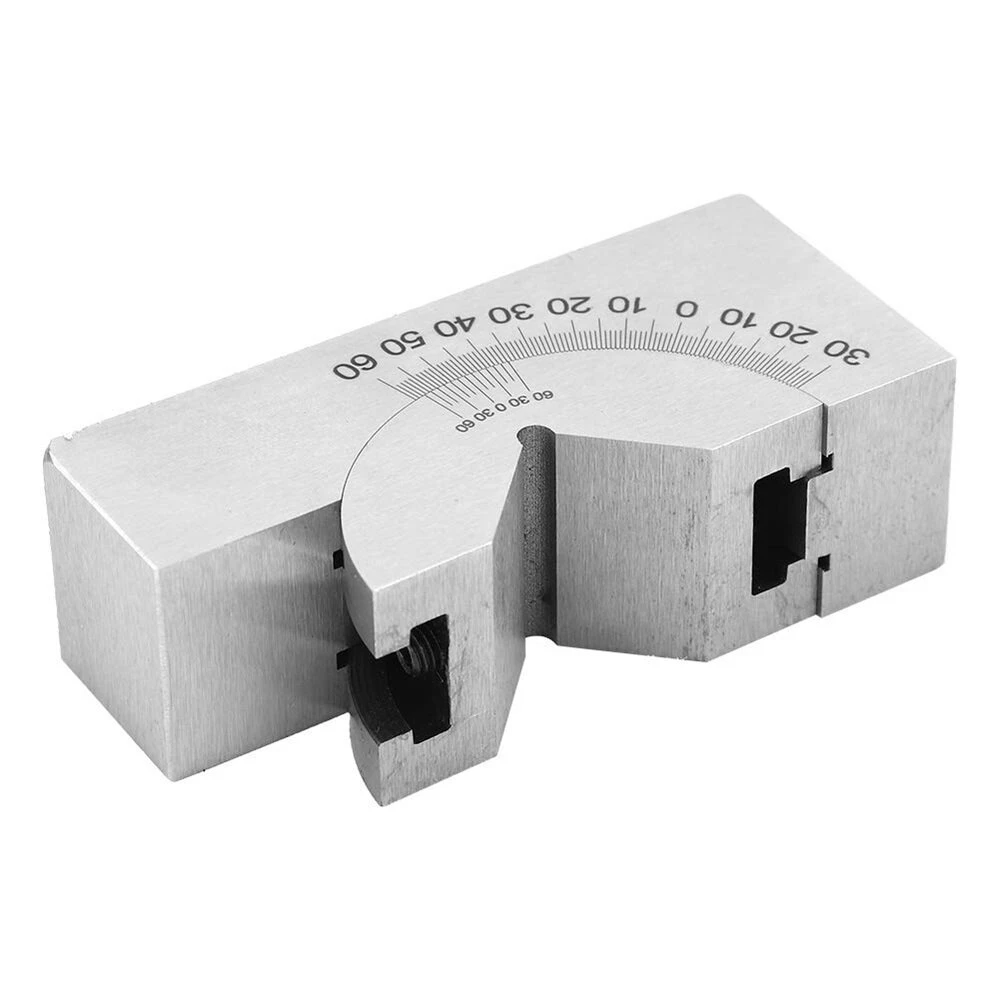

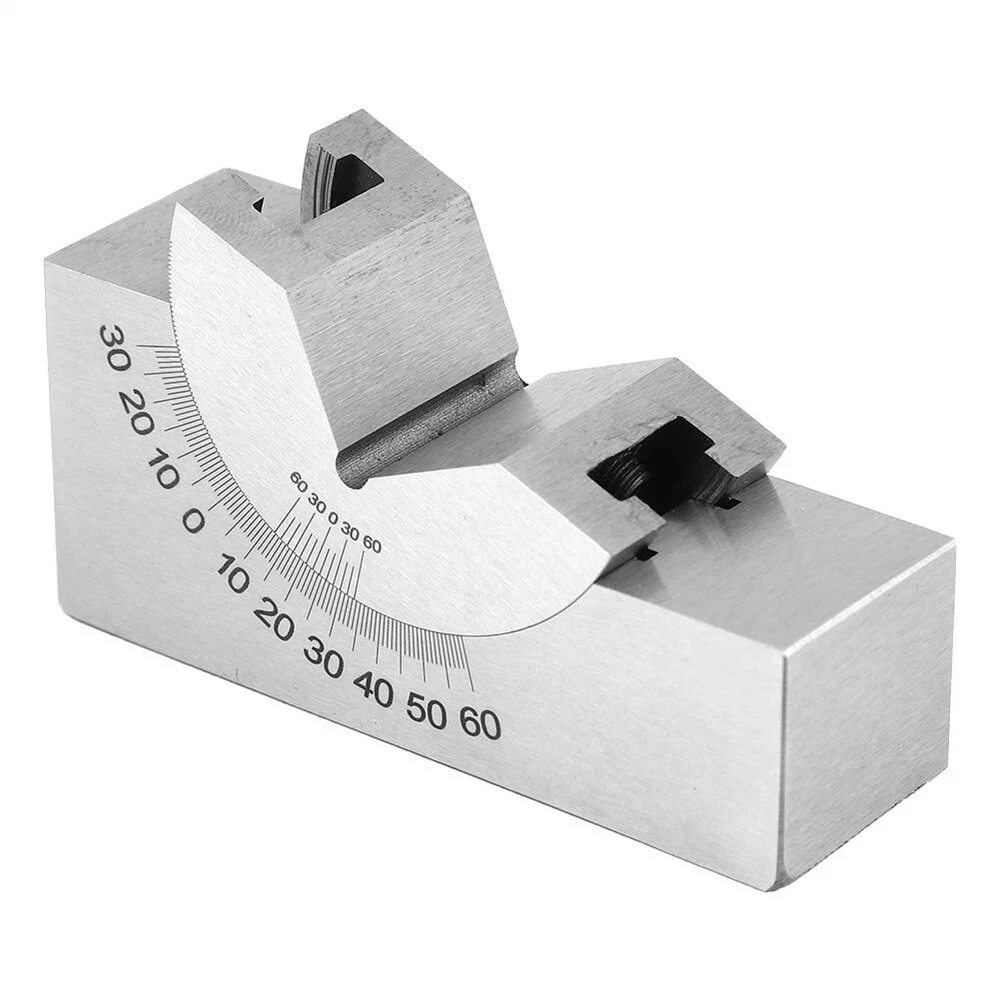

1 комплект Регулируемый угловой V-образный блок 0-60 ° для стандартного калибра

1 комплект Регулируемый угловой V-образный блок 0-60 ° для стандартного калибра

Особенности:

-[Высокая точность]:Никель покрытием, параллельный уровень ржавчины и вертикальная точная шлифовка до 0,01 мм каждого рабочей поверхности.

-[Прост в использовании]:Этот угловой v-блок отличается высокой точностью и прост в эксплуатации. Курсор указывает плавный Угол регулировки наклона, затем фиксируется с помощью винтов для создания различных обработки фиксированного угла и тестирования заготовок.

-[Широкое применение]:Используется в фрезерном станке, строгальном станке, шлифовальной машине и сверлении с регулируемым углом на ноже, скрещенном или с другими приспособлениями, будет заготовка после зажима заготовки, например, обработка откосов, бурение косой и так далее.

Как использовать:

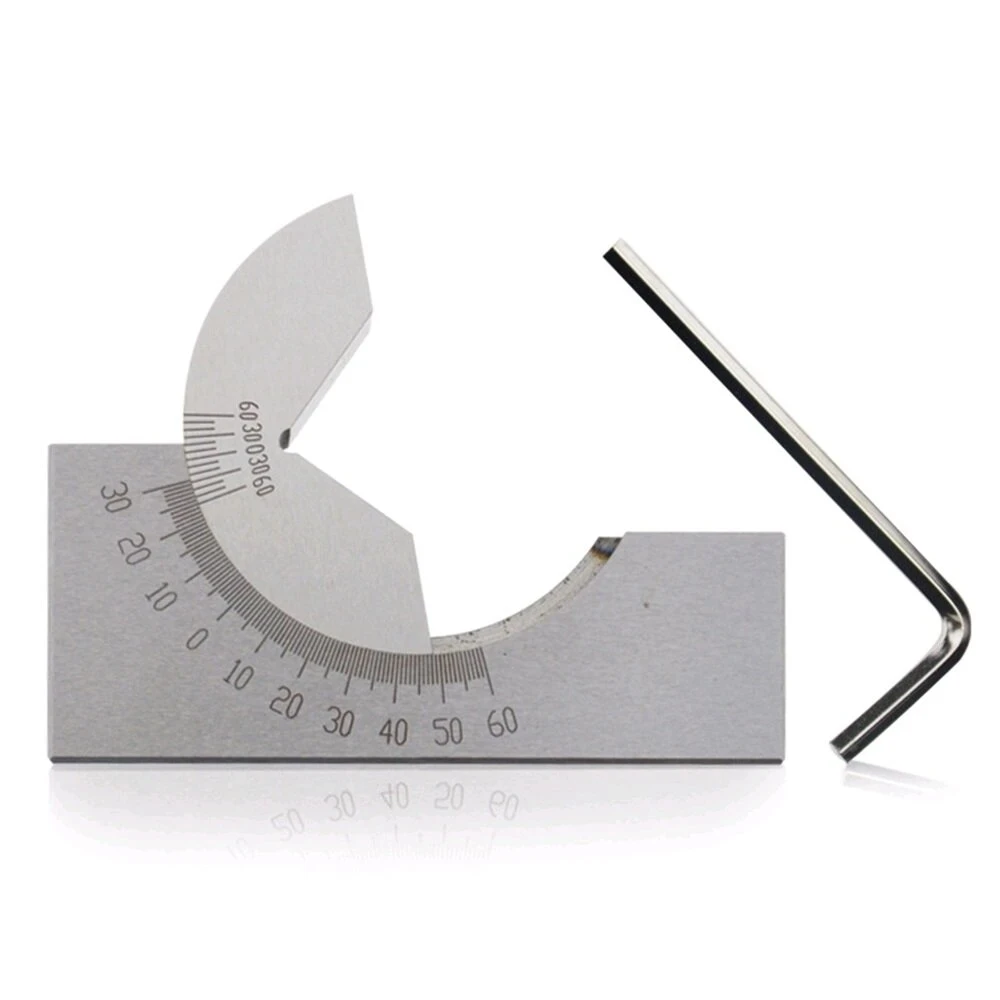

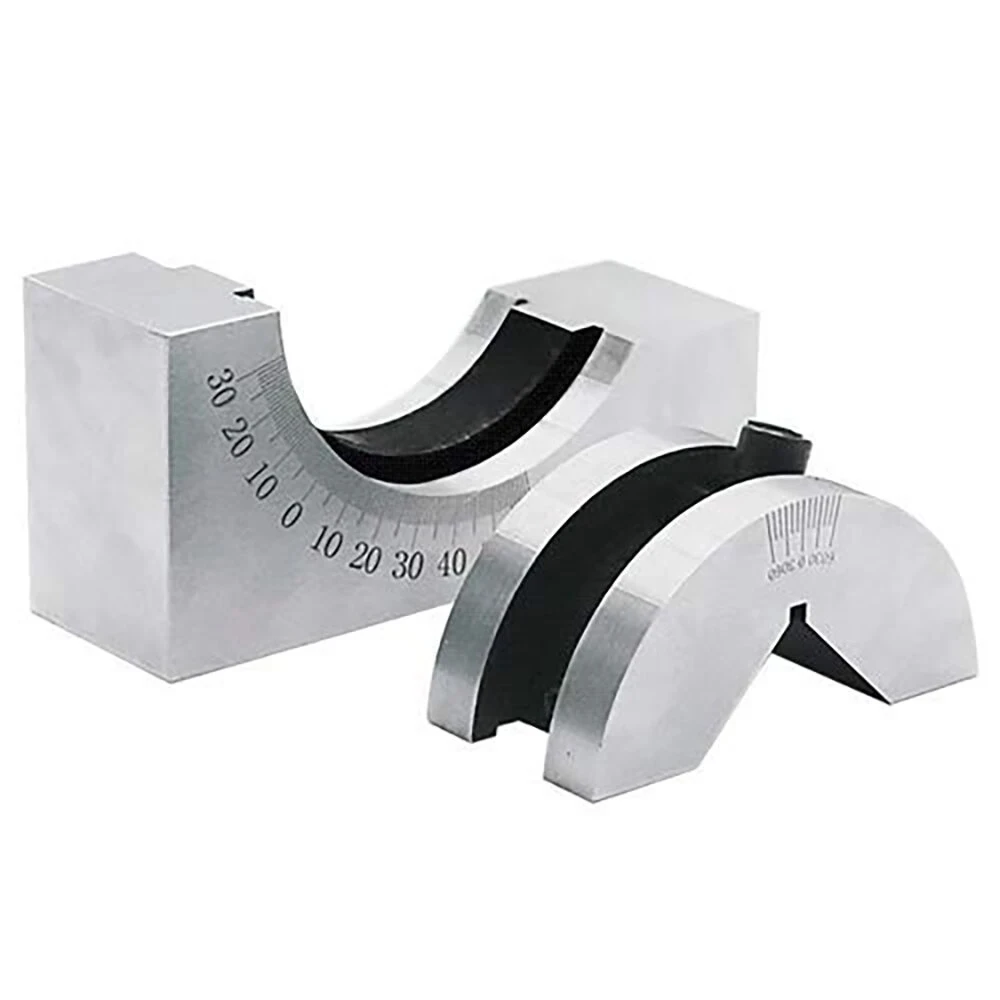

1. Ослабьте винт, потяните v-образный блок вдоль основания направляющего колеса, ища целевой угол.

2. Использование принципа чтения курсора, основной шкалы на индекс 1 °, индекс курсора 10 '. Линия ''0'' на курсоре выровнена с линией ''0'' на основной шкале, чтобы указать, что плоскость измерения параллельна плоскости отсчета, а опорная плоскость B перпендикулярна плоскости отсчета.

1) Когда курсор ''0'' находится на правой стороне основной шкалы ''0'', степень считывается с помощью курсора ''0'', И оценка считывается с помощью шкалы справа от курсора ''0'' (чтение такое же, как штангенциркуль) градусов (°), Минуты ('), что A, B измерительная поверхность против часовой стрелки поверните угол.

2) Когда курсор ''0'' слева от основной шкалы ''0'', степень считывается с помощью курсора ''0'', И оценка считывается с помощью левой шкалы курсора «0». Прочитайте градус (°), точки (') сказали

A, B измеряет угол поворота по часовой стрелке.

3) После того, как угол регулируется до целевого значения, затяните v-блок к основанию.
